SmartLogger3000
Benutzerhandbuch
Beschreibung
des Gerä ts

Beschreibung
des Gerä ts

Beschreibung
des Gerä ts

Ausgabe 04 (2020-03-11)

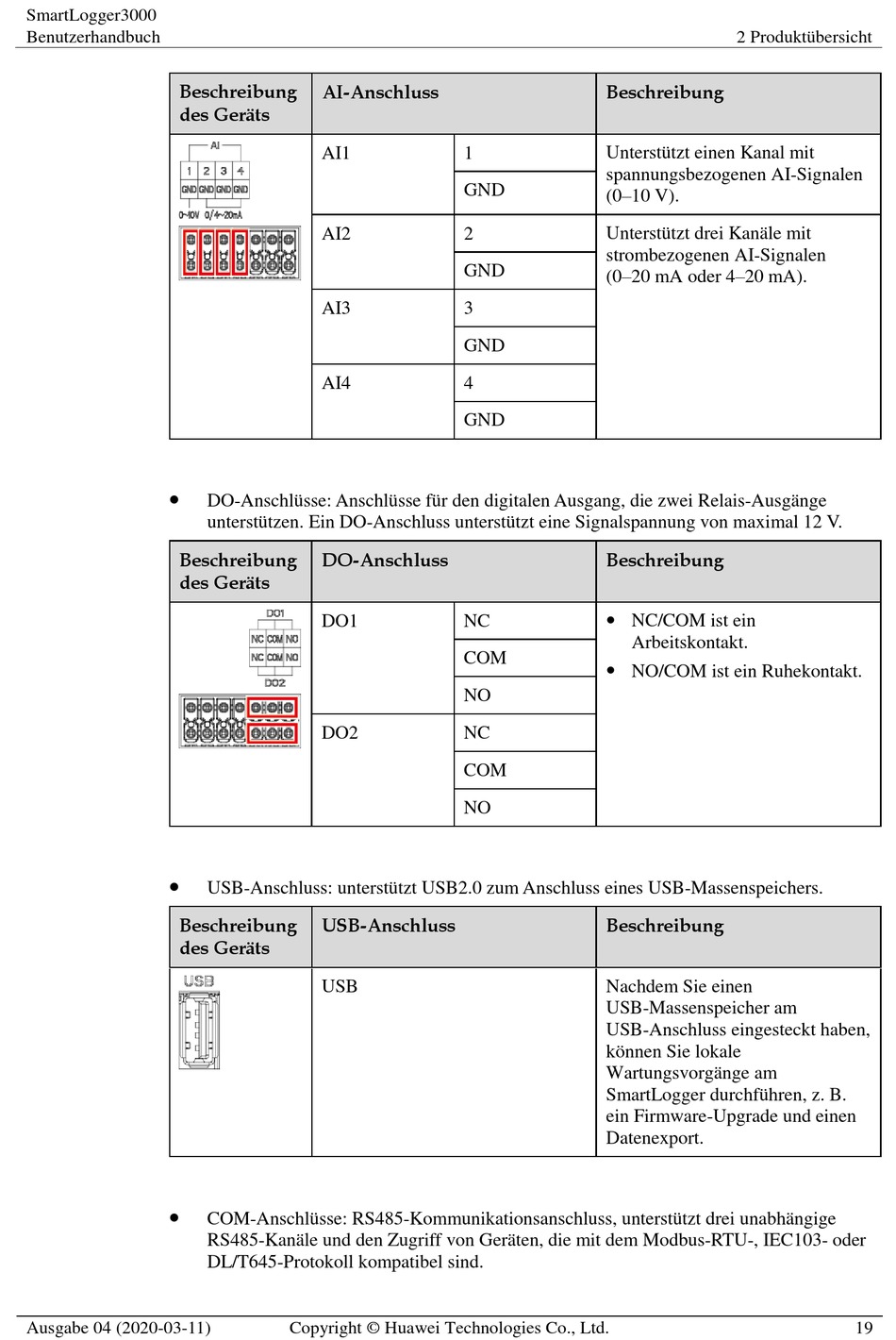

AI-Anschluss

AI1
AI2
AI3
AI4
DO-Anschlü sse: Anschlü sse fü r den digitalen Ausgang, die zwei Relais-Ausgä nge
unterstü tzen. Ein DO-Anschluss unterstü tzt eine Signalspannung von maximal 12 V.
DO-Anschluss
DO1
DO2
USB-Anschluss: unterstü tzt USB2.0 zum Anschluss eines USB-Massenspeichers.
USB-Anschluss
USB
COM-Anschlü sse: RS485-Kommunikationsanschluss, unterstü tzt drei unabhä ngige
RS485-Kanä le und den Zugriff von Gerä ten, die mit dem Modbus-RTU-, IEC103- oder
DL/T645-Protokoll kompatibel sind.
Copyright © Huawei Technologies Co., Ltd.
Beschreibung
1 Unterstü tzt einen Kanal mit
spannungsbezogenen AI-Signalen
GND
(0–10 V).
2 Unterstü tzt drei Kanä le mit
strombezogenen AI-Signalen
GND
(0–20 mA oder 4–20 mA).
3
GND
4
GND
Beschreibung
NC  NC/COM ist ein
Arbeitskontakt.
COM
 NO/COM ist ein Ruhekontakt.
NO
NC
COM
NO
Beschreibung
Nachdem Sie einen
USB-Massenspeicher am
USB-Anschluss eingesteckt haben,
kö nnen Sie lokale
Wartungsvorgä nge am
SmartLogger durchfü hren, z. B.
ein Firmware-Upgrade und einen
Datenexport.
2 Produktü bersicht
19
