SmartLogger3000
Benutzerhandbuch


Vorgehensweise
Schritt 1 Schließ en Sie das Eingangsstromkabel an.

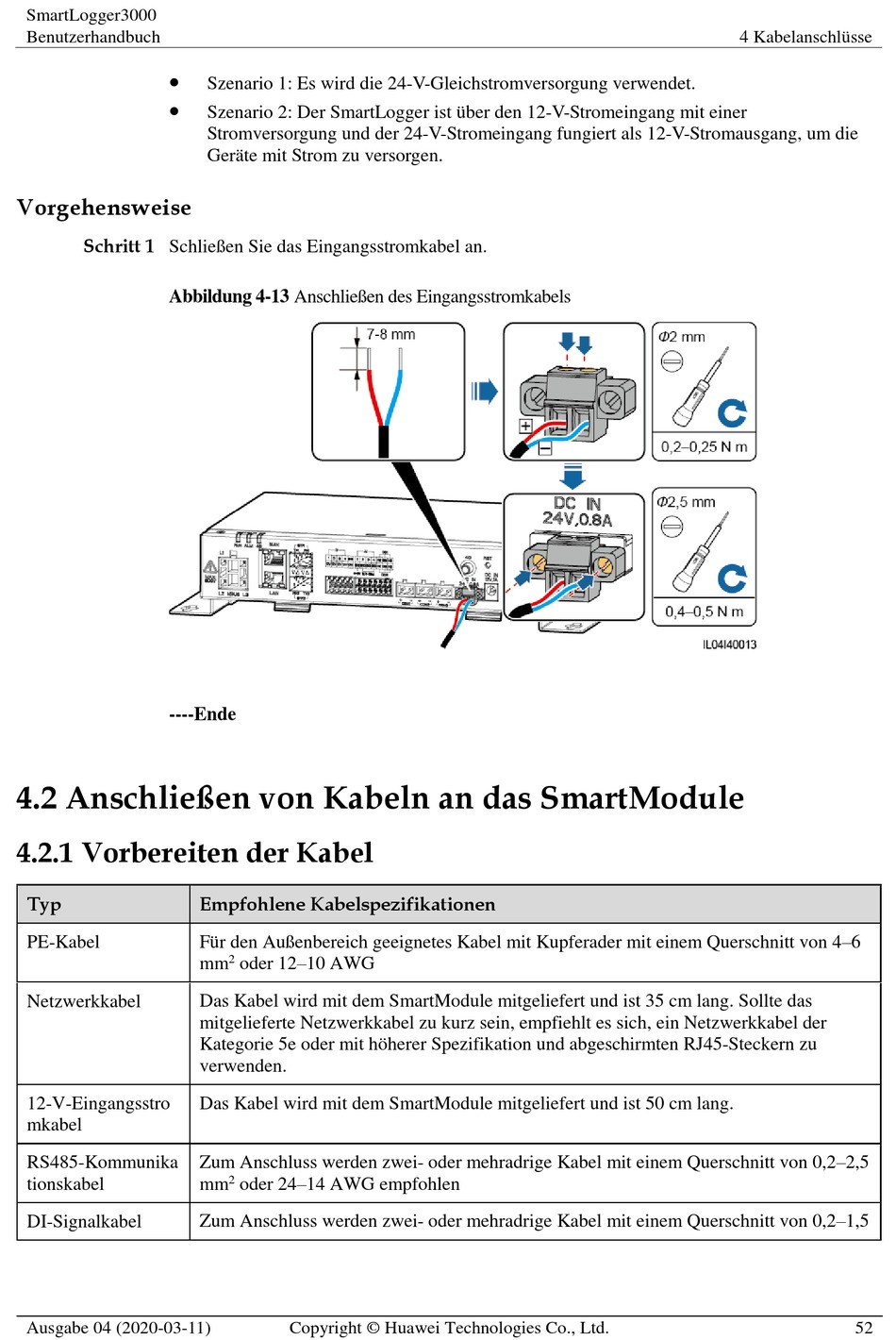

Abbildung 4-13 Anschließ en des Eingangsstromkabels
----Ende
4.2 Anschließen von Kabeln an das SmartModule

4.2.1 Vorbereiten der Kabel

Typ
PE-Kabel
Netzwerkkabel
12-V-Eingangsstro
mkabel
RS485-Kommunika
tionskabel
DI-Signalkabel
Ausgabe 04 (2020-03-11)
Szenario 1: Es wird die 24-V-Gleichstromversorgung verwendet.
Szenario 2: Der SmartLogger ist ü ber den 12-V-Stromeingang mit einer
Stromversorgung und der 24-V-Stromeingang fungiert als 12-V-Stromausgang, um die
Gerä te mit Strom zu versorgen.

Empfohlene Kabelspezifikationen

Fü r den Auß enbereich geeignetes Kabel mit Kupferader mit einem Querschnitt von 4–6
2
mm oder 12–10 AWG
Das Kabel wird mit dem SmartModule mitgeliefert und ist 35 cm lang. Sollte das
mitgelieferte Netzwerkkabel zu kurz sein, empfiehlt es sich, ein Netzwerkkabel der
Kategorie 5e oder mit hö herer Spezifikation und abgeschirmten RJ45-Steckern zu
verwenden.
Das Kabel wird mit dem SmartModule mitgeliefert und ist 50 cm lang.
Zum Anschluss werden zwei- oder mehradrige Kabel mit einem Querschnitt von 0,2–2,5
2
mm oder 24–14 AWG empfohlen
Zum Anschluss werden zwei- oder mehradrige Kabel mit einem Querschnitt von 0,2–1,5
Copyright © Huawei Technologies Co., Ltd.
4 Kabelanschlü sse
