4.2.3 Anschließen des Ethernet-Kabels
Kontext
Das SmartModule kann ü ber den GE-Anschluss mit dem SmartLogger und einem PC
verbunden werden.
Schließ en Sie den LAN-Anschluss des SmartLoggers mithilfe eines Ethernet-Kabels an einen
GE-Anschluss des SmartModules an. Das SmartModule erhä lt eine IP-Adresse vom
DHCP-Server und registriert sich automatisch beim SmartLogger.
Vorgehensweise
Schritt 1 Schließ en Sie das Ethernet-Kabel an.

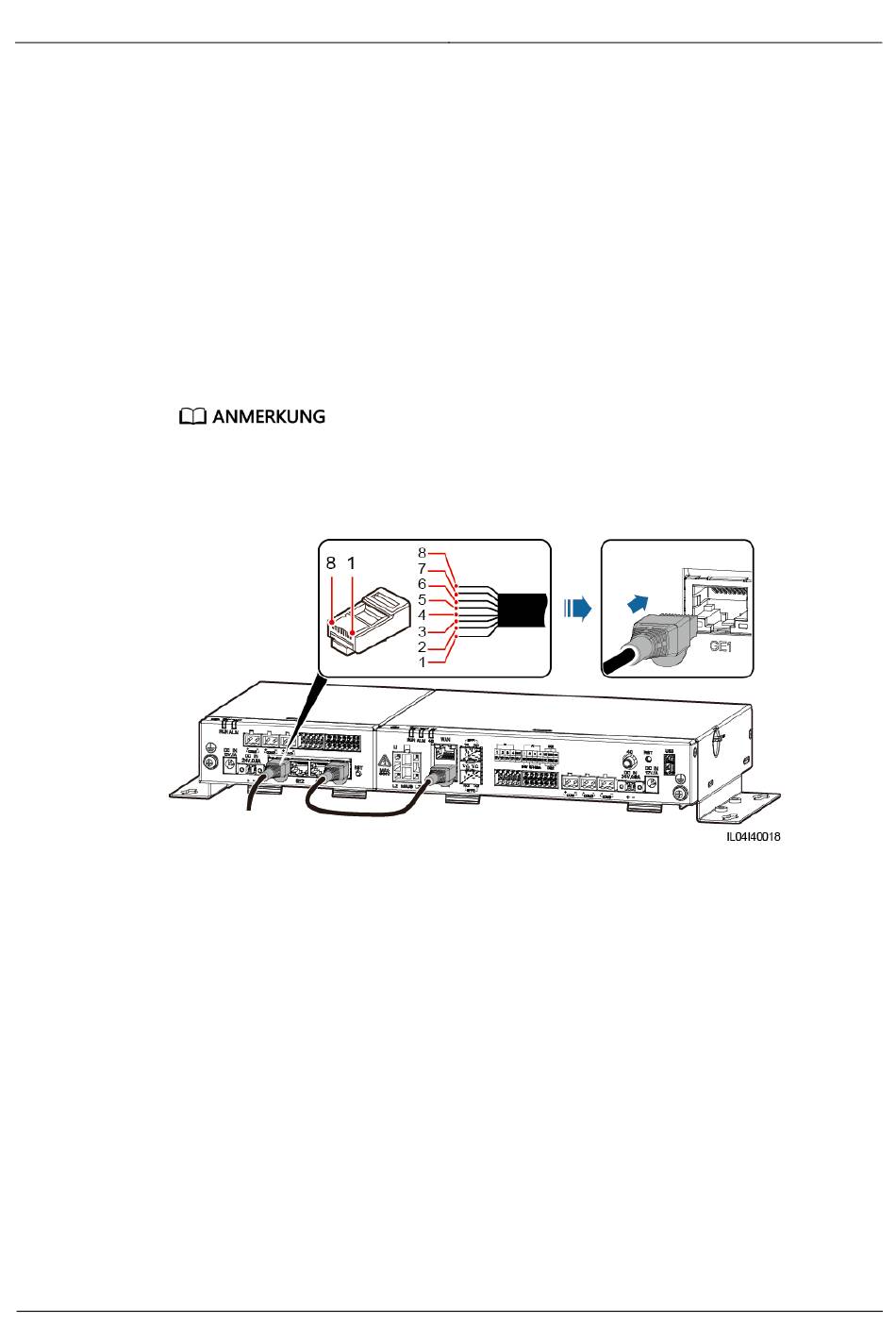

Abbildung 4-15 Anschließ en des Ethernet-Kabels
(1) Weiß und Orange
(5) Weiß und Blau
----Ende
4.2.4 Anschließen des 12-V-Eingangsstromkabels
Kontext
Der SmartLogger ist ü ber den 12-V-Stromeingang mit der Stromversorgung verbunden. Der
24-V-Stromeingang des SmartLoggers fungiert als 12-V-Stromausgang, um das SmartModule
mit Strom zu versorgen.
Ausgabe 04 (2020-03-11)
Achten Sie beim Crimpen des Netzwerkkabels darauf, dass die Abschirmschicht des Kabels sicher mit
dem Metallgehä use der RJ45-Stecker verbunden ist.
Copyright © Huawei Technologies Co., Ltd.
(2) Orange (3) Weiß und Grü n
(6) Grü n (7) Weiß und Braun
4 Kabelanschlü sse
(4) Blau
(8) Braun
