SmartLogger3000
Benutzerhandbuch

Beschreibung
des Gerä ts

Beschreibung
des Gerä ts
Ausgabe 04 (2020-03-11)

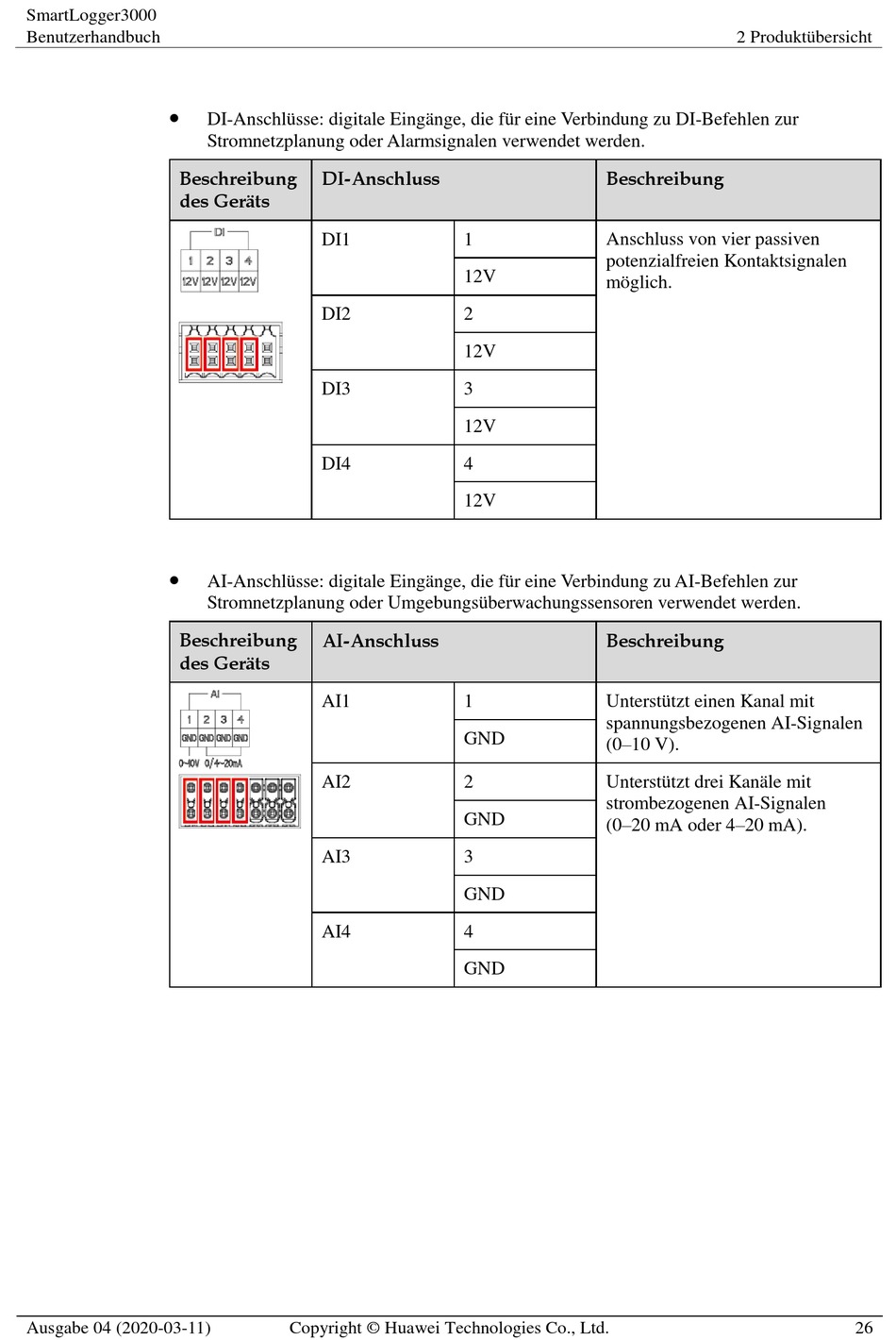

DI-Anschlü sse: digitale Eingä nge, die fü r eine Verbindung zu DI-Befehlen zur
Stromnetzplanung oder Alarmsignalen verwendet werden.
DI-Anschluss
DI1
DI2
DI3
DI4
AI-Anschlü sse: digitale Eingä nge, die fü r eine Verbindung zu AI-Befehlen zur
Stromnetzplanung oder Umgebungsü berwachungssensoren verwendet werden.
AI-Anschluss
AI1
AI2
AI3
AI4
Copyright © Huawei Technologies Co., Ltd.
Beschreibung
1 Anschluss von vier passiven
potenzialfreien Kontaktsignalen
12V
mö glich.
2
12V
3
12V
4
12V
Beschreibung
Unterstü tzt einen Kanal mit
1
spannungsbezogenen AI-Signalen
GND
(0–10 V).
2 Unterstü tzt drei Kanä le mit
strombezogenen AI-Signalen
GND
(0–20 mA oder 4–20 mA).
3
GND
4
GND
2 Produktü bersicht
