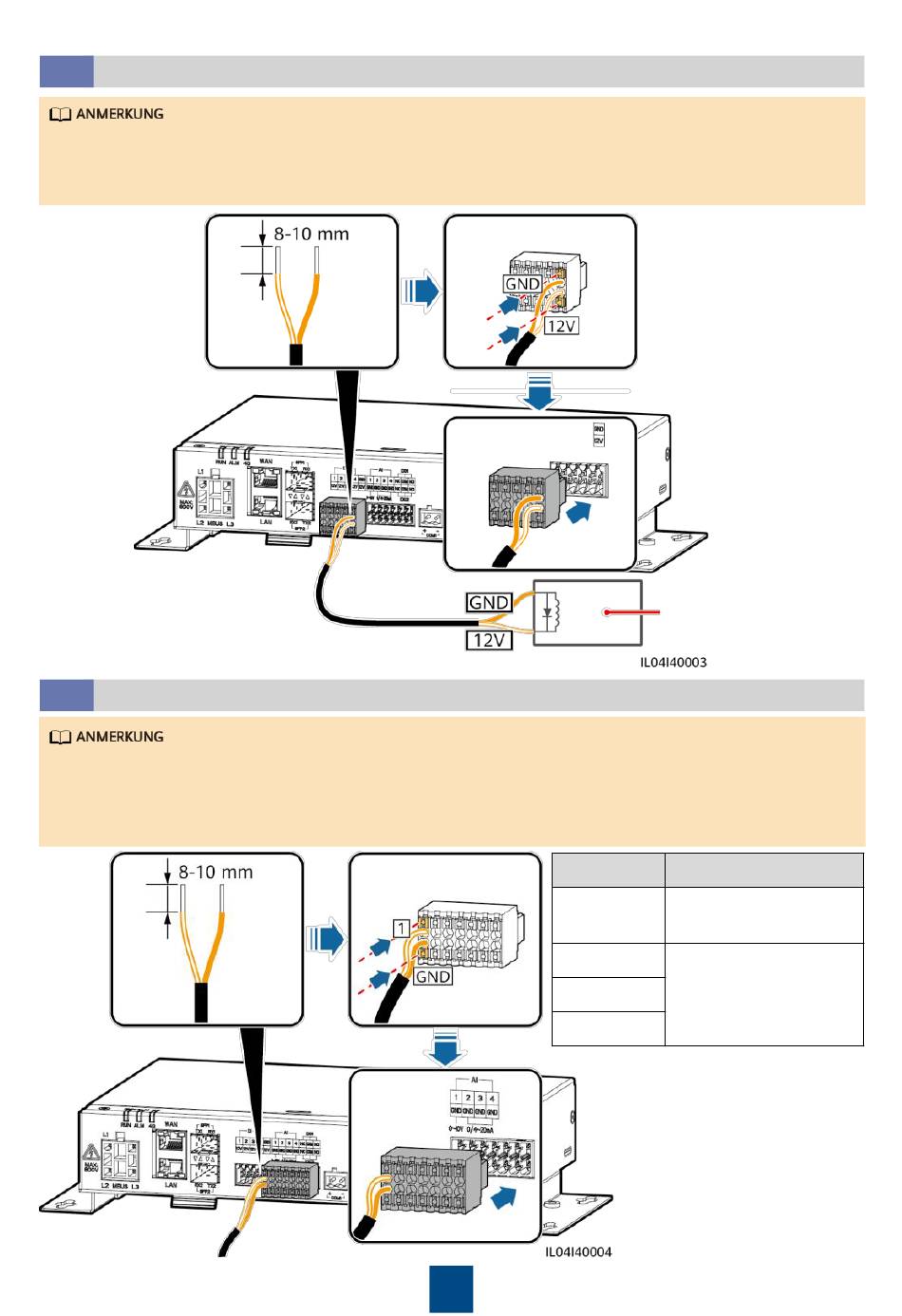

4.6 Anschließen des Ausgangsstromkabels
•
Bei Exportbegrenzungen oder akustischen und visuellen Alarmszenarien kann der
SmartLogger das Zwischenrelais über den 12-V-Stromausgang ansteuern.
• Es wird empfohlen, bei der Länge der Verbindung 10 m nicht zu überschreiten.
4.7 Anschließen des AI-Signalkabels
• Der SmartLogger kann AI-Signale von EMIs über AI-Anschlüsse empfangen.
• Es wird empfohlen, bei der Länge der Verbindung 10 m nicht zu überschreiten.
•
Die AI-Anschlüsse 1, 2, 3 und 4 sind für AI+ Signale und der GND-Anschluss ist für AI–
Signale.
Anschluss
AI1
AI2
AI3
AI4
8
Zwischenrelais
Beschreibung
Unterstützt 0–10 V
Eingangsspannung.
Unterstützt 4–20 mA
oder 0–20 mA
Eingangsstrom.
