4.8

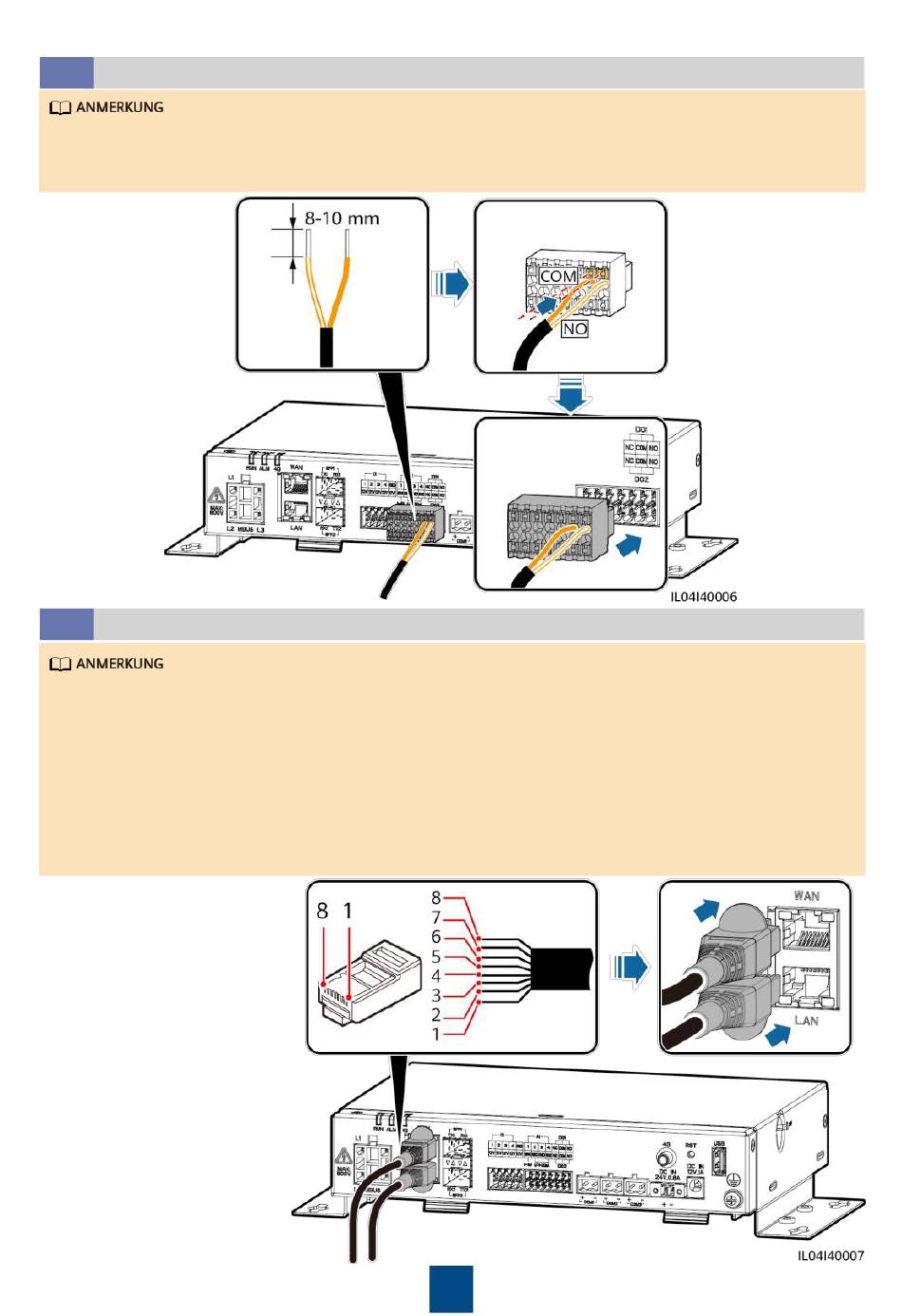

Anschließen des DO-Signalkabels
•
Der DO -Anschluss unterstützt eine Signalspannung von maximal 12 V. NC/COM ist ein
Ruhekontakt, während NO/COM ein Arbeitskontakt ist.
• Es wird empfohlen, bei der Länge der Verbindung 10 m nicht zu überschreiten.
4.9
Anschließen des Ethernet-Kabels
• Der SmartLogger kann über einen WAN-Anschluss mit einem Ethernet-Switch, Router oder PC
verbunden werden.
•
Der SmartLogger kann über einen LAN-Anschluss mit einem SmartModule oder PC
verbunden werden.
• Sollte das mitgelieferte Netzwerkkabel zu kurz sein, empfiehlt es sich, ein Netzwerkkabel der
Kategorie 5e oder mit höherer Spezifikation und abgeschirmten RJ45-Steckern zu verwenden.
Die empfohlene Kommunikationsentfernung beträgt max. 100 m. Achten Sie beim Crimpen
des Netzwerkkabels darauf, dass die Abschirmschicht des Kabels sicher mit dem
Metallgehäuse des RJ45-Stecker verbunden ist.
(1) Weiß und (2) Orange
Orange
(3) Weiß und Grün (4) Blau
(5) Weiß und Blau (6) Grün
(7) Weiß und Braun(8) Braun
9
