4 Funktionsbeschreibung
4.4 Funktionsbausteine zur Skalierung
4.4.4

LCon_ScalingRLWD

Konversion und Skalierung von REAL-Werten in Wort-Werte
Die Funktion kann aus jeder Task aufgerufen werden. ID: 0009

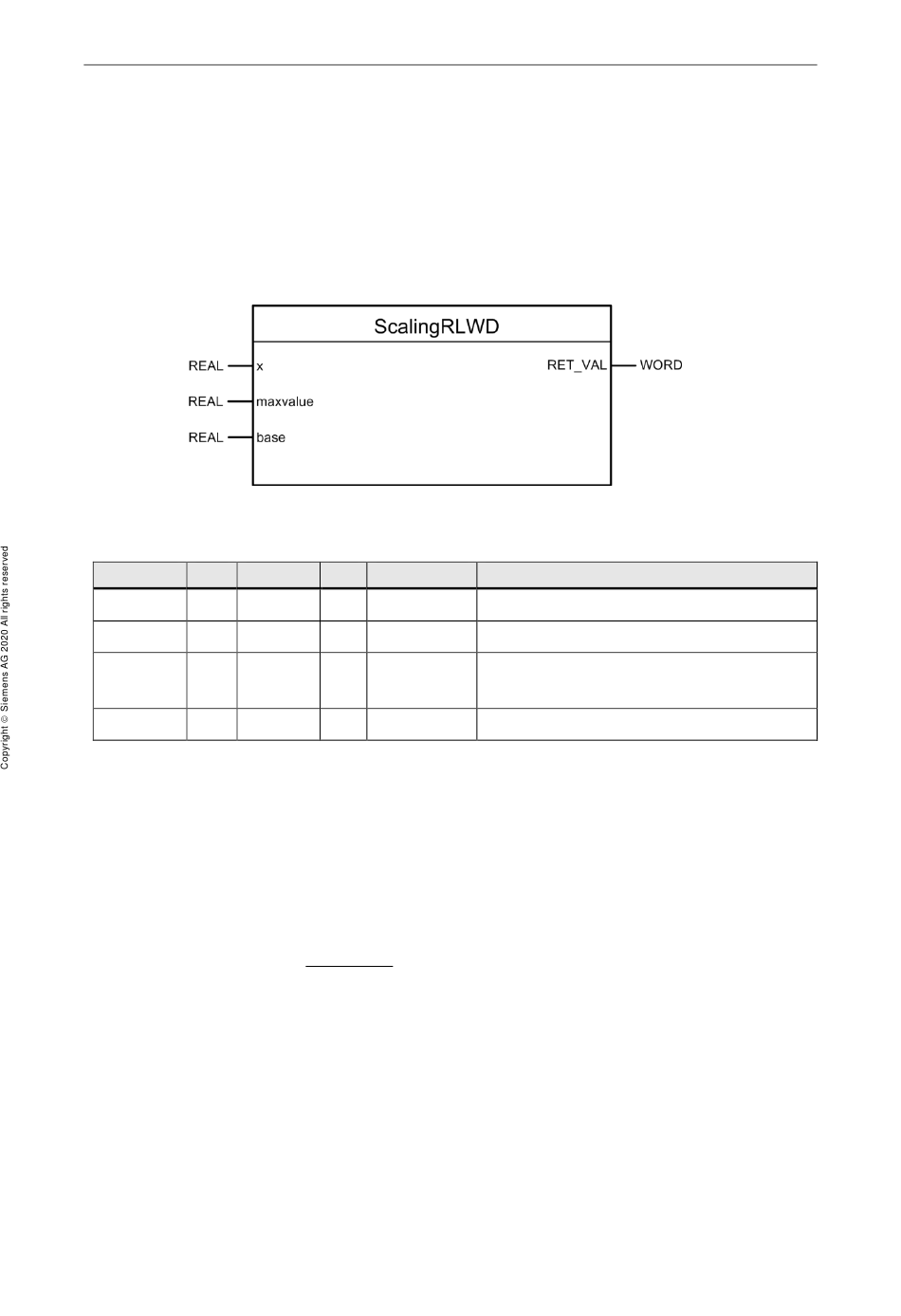

Schematische KOP / FUP-Darstellung
Eingangs- und Ausgangsparameter
Name Typ Datentyp
x IN REAL
maxValue IN REAL
base IN REAL
RET_VAL OUT WORD
Funktionsweise
Die Funktion konvertiert einen REAL-Wert (x) aus einem Normierungswert (base)
und dem maximalen Bezugswert (maxValue) in einen Wort-Wert. Der Ausgabewert
ist begrenzt auf
-2*maxValue und 2*maxValue.
RET _ VAL
SIMATIC Wickler-/Zugregelung S7-300/S7-400
Beitrags-ID: 58565043, V3.0.1,
M/O Anfangswert
M -
M -
O 16384.0
- -
x
=
* base
max Value
01/2020
Beschreibung
Wert am Eingang im REAL-Format
Maximalwert
Normierungswert
(RET_VAL = 0 if base = 0)
Ausgabewert im WORD-Format
