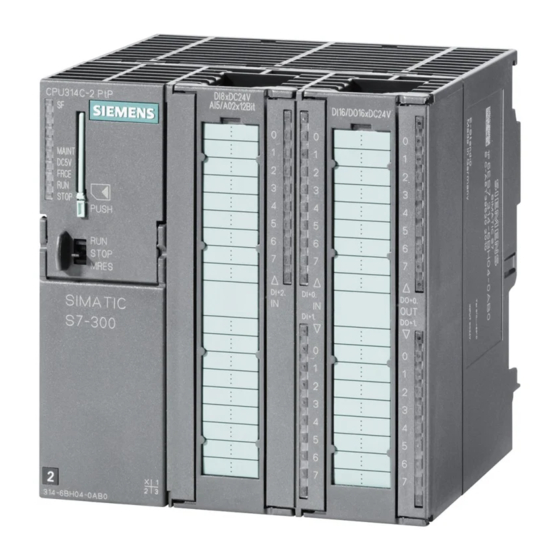

Seite 1 Vorwort, Inhaltsverzeichnis Allgemeine technische Daten Stromversorgungsbaugruppen SIMATIC Digitalbaugruppen Automatisierungssysteme Analogbaugruppen S7-300, M7-300 Baugruppendaten Sonstige Signalbaugruppen Anschaltungsbaugruppen Referenzhandbuch RS 485-Repeater Diese Beschreibung ist Bestandteil folgender Dokumentations- SIMATIC TOP connect pakete mit den Bestellnummern: Automatisierungssystem S7–300: 6ES7 398–8AA03–8AA0 SIMATIC TOP connect TPA Dezentrales Peripheriegerät ET 200M:...
Seite 2 Warnung Das Gerät darf nur für die im Katalog und in der technischen Beschreibung vorgesehenen Einsatzfälle und nur in Verbindung mit von Siemens empfohlenen bzw. zugelassenen Fremdgeräten und -komponen- ten verwendet werden. Der einwandfreie und sichere Betrieb des Produktes setzt sachgemäßen Transport, sachgemäße Lage- rung, Aufstellung und Montage sowie sorgfältige Bedienung und Instandhaltung voraus.
Seite 3: Zweck Des Handbuchs
Handbüchern zum Aufbauen des Systems. Leserkreis Das vorliegende Referenzhandbuch beschreibt die Baugruppen der S7-300, die in der S7-300, im M7-300 und in ET 200M eingesetzt werden. Es besteht aus den Datenblättern der Signalbaugruppen, Stromversorgungsbaugruppen und Anschal- tungsbaugruppen der S7-300.
Seite 4: Normen Und Zulassungen
Vorwort Normen und Zulassungen Die S7-300 erfüllt die Anforderungen und Kriterien der IEC 1131, Teil 2. Die S7-300 erfüllt die Anforderungen zur CE-Kennzeichnung. Für die S7-300 liegen die Zulas- sungen für CSA, UL und FM vor. Ausführliche Angaben zu den Zulassungen und Normen finden Sie im Kapitel 1.1.
Seite 5: Einordnung In Die Informationslandschaft
Vorwort Einordnung in die Informationslandschaft Dieses Handbuch ist Bestandteil der Dokumentationspakete zu S7-300, M7-300 und ET 200M. System Dokumentationspakete Automatisierungssystem S7-300 S7-300 Aufbauen, CPU-Daten Automatisierungssysteme S7-300, M7-300; Baugruppendaten Operationsliste S7-300 M7-300 Automatisierungssystem M7-300 Aufbauen, CPU-Daten Automatisierungssysteme S7-300, M7-300; Baugruppendaten Dezentrales Peripheriegerät ET 200M ET 200M Automatisierungssysteme S7-300, M7-300;...
Seite 6: Attribute Zu Technischen Daten
Weitere Unterstützung Bei Fragen zur Nutzung der im Handbuch beschriebenen Produkte, die Sie hier nicht beantwortet finden, wenden Sie sich bitte an Ihren Siemens-Ansprechpartner in den für Sie zuständigen Vertretungen und Geschäftsstellen. Bei Fragen bzw. Anmerkungen zum Handbuch selbst füllen Sie bitte den Rückmel- deschein aus, der sich am Ende des Handbuchs befindet und senden Ihn an die angegebene Adresse zurück.
Seite 7 Elektromagnetische Verträglichkeit von S7-300-Baugruppen ... Transport- und Lagerbedingungen für S7-300-Baugruppen und Pufferbatterien ..........
Seite 8: Inhaltsverzeichnis
Ausgabebereiche der SM 332; AO 4 12Bit ......4-95 Automatisierungssysteme S7-300, M7-300 Baugruppendaten viii EWA 4NEB 710 6067-01 01...
Seite 9 ..........Automatisierungssysteme S7-300, M7-300 Baugruppendaten...
Seite 10 ........C-18 Zubehör und Ersatzteile für S7-300-Baugruppen Richtlinie zur Handhabung elektrostatisch gefährdeter Baugruppen (EGB) Was bedeutet EGB? .
Seite 11 ........4-26 Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 12 ......8-12 Verbindungsleitung in Klemmenblock einsetzen ..... . 8-14 Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 13 ....... . C-10 Gesamtmaßbild einer Profilschiene für ”Ziehen und Stecken” mit aktivem Busmodul, S7-300-Baugruppe und Ex-Trennwand ....C-11 Maßbild der aktiven Busmodule...
Seite 14 (Spannungs- und Strommeßbereiche) ......Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 15 ......4-88 4-39 Meßbereiche für Strommessung 2-Draht- und 4-Draht-Meßumformer . . . 4-88 Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 16 ......... . Automatisierungssysteme S7-300, M7-300 Baugruppendaten...
Seite 17: Allgemeine Technische Daten
Allgemeine technische Daten Was sind allgemeine technische Daten? Die allgemeinen technischen Daten beinhalten die Normen und Prüfwerte, die die S7-300 einhält und erfüllt bzw. nach welchen Prüfkriterien die S7-300 getestet wurde. Inhalt In diesem Kapitel finden Sie zu den allgemeinen technischen Daten die folgenden...
Seite 18: Normen Und Zulassungen
Allgemeine technische Daten Normen und Zulassungen Einleitung In diesem Kapitel stehen für die Baugruppen und Komponenten der S7-300 Anga- zu den wichtigsten Normen, deren Kriterien die S7-300 einhält und zu Zulassungen für die S7-300. IEC 1131 Das Automatisierungsgerät S7-300 erfüllt die Anforderungen und Kriterien der Norm IEC 1131, Teil 2.
Seite 19: Einsatzbereich
EN 50081-2 : 1993 EN 50082-2 : 1995 Wenn Sie die S7-300 in Wohngebieten einsetzen, müssen Sie bezüglich der Emis- sion von Funkstörungen die Grenzwertklasse B nach EN 55011 sicherstellen. Maßnahmen um den Funkstörgrad der Grenzwertklasse B zu erreichen sind: Einbau der S7–300 in geerdeten Schaltschränken/Schaltkästen...
Seite 20: Elektromagnetische Verträglichkeit Von S7-300-Baugruppen
Die elektromagnetische Verträglichkeit ist die Fähigkeit einer elektrischen Einrich- tung, in ihrer elektromagnetischen Umgebung zufriedenstellend zu funktionieren, ohne diese Umgebung zu beeinflussen. Die Baugruppen der S7-300 erfüllen u. a. auch die Anforderungen des EMV-Ge- setzes des europäischen Binnenmarktes. Im folgenden finden Sie Angaben zur Störfestigkeit von S7-300-Baugruppen und Angaben zur Funkentstörung.
Seite 21: Sinusförmige Störgrößen
< 66 dB ( V)M von 0,5 bis 5 MHz < 73 dB ( V)Q < 60 dB ( V)M von 5 bis 30 MHz < 73 dB ( V)Q < 60 dB ( V)M Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 22: Transport- Und Lagerbedingungen Für S7-300-Baugruppen Und Pufferbatterien
Transport- und Lagerbedingungen für S7-300-Baugruppen und Pufferbatterien S7-300-Baugruppen S7-300-Baugruppen übertreffen bezüglich Transport- und Lagerbedingungen die Anforderungen nach IEC 1131, Teil 2. Die folgenden Angaben gelten für S7-300-Baugruppen, die in der Originalverpackung transportiert bzw. gelagert wer- den. Art der Bedingung zulässiger Bereich Freier Fall Temperatur von –...
Seite 23: Mechanische Und Klimatische Umgebungsbedingungen Für Den Betrieb Der S7-300
Die S7-300 ist für den wettergeschützten, ortsfesten Einsatz vorgesehen. Die Ein- satzbedingungen übertreffen die Anforderungen nach IEC 1131-2. Die S7-300 erfüllt die Einsatzbedingungen der Klasse 3C3 nach DIN EN 60721 3-3 (Einsatzorte mit hoher Verkehrsdichte und in unmittelbarer Nachbarschaft von in- dustriellen Anlagen mit chemischen Emissionen).
Seite 24: Klimatische Umgebungsbedingungen
Allgemeine technische Daten Klimatische Umgebungsbedingungen Die S7-300 darf unter folgenden klimatischen Umgebungsbedingungen eingesetzt werden: Umgebungsbedingungen Einsatzbereiche Bemerkungen Temperatur: – waagerechter Einbau: von 0 bis 60 C Senkrechter Einbau von 0 bis 40 C Relative Luftfeuchte von 5 bis 95 %,...
Seite 25: Reduzierung Von Schwingungen
Allgemeine technische Daten Reduzierung von Schwingungen Wenn die S7-300 größeren Stößen bzw. Schwingungen ausgesetzt ist, müssen Sie durch geeignete Maßnahmen die Beschleunigung bzw. die Amplitude reduzie- ren. Wir empfehlen Ihnen die Montage auf dämpfendes Material (z. B. Schwingmetalle) Prüfungen auf mechanische Umgebungsbedingungen Die folgende Tabelle gibt Auskunft über Art und Umfang der Prüfungen auf mecha-...
Seite 26: Angaben Zu Isolationsprüfungen, Schutzklasse Und Schutzgrad
Fremdkörper- und Wasserschutz Schutzart IP 20 nach IEC 529, d. h. Schutz gegen Berührung mit Standard-Prüffin- gern. Außerdem: Geschützt gegen Fremdkörper mit Durchmessern über 12,5 mm. Kein besonderer Schutz gegen Wasser. Automatisierungssysteme S7-300, M7-300 Baugruppendaten 1-10 EWA 4NEB 710 6067-01 01...
Seite 27: Nennspannungen Der S7-300
Allgemeine technische Daten Nennspannungen der S7-300 Nennspannungen zum Betrieb Die S7-300 bzw. die verschiedenen Baugruppen der S7-300 arbeiten mit verschie- denen Nennspannungen. Die Tabelle 1-1 enthält die Nennspannungen und die ent- sprechenden Toleranzbereiche für die S7-300. Tabelle 1-1 Nennspannungen für S7-300...
Seite 28: Simatic Outdoor–Baugruppen
Projektierung in STEP 7 Haben Sie eine STEP 7-Version, in denen die SIMATIC Outdoor–Baugruppen nicht im Hardware-Katalog enthalten sind? Projektieren Sie Ihre Anlage einfach mit den zugehörigen “Standard”-Baugruppen (siehe Tabelle 1-2). Automatisierungssysteme S7-300, M7-300 Baugruppendaten 1-12 EWA 4NEB 710 6067-01 01...
Seite 29: Baugruppen Für Den Einsatz Unter Erweiterten Umweltbedingungen
Memory Card FEPROM 64 kByte 6ES7 951-0KF80-0AA0 6ES7 951-0KF00-0AA0 Memory Card FEPROM 32 kByte 6ES7 951-0KE80-0AA0 6ES7 951-0KE00-0AA0 Memory Card FEPROM 16 kByte 6ES7 951-0KD80-0AA0 6ES7 951-0KD00-0AA0 Busanschlußstecker 6ES7 972-0BAx0-0XA0 6ES7 972-0BBx0-0XA0 Automatisierungssysteme S7-300, M7-300 Baugruppendaten 1-13 EWA 4NEB 710 6067-01 01...
Seite 30 Stoßprüfung nach IEC 68 Art des Stoßes: Halbsinus Teil 2-27 Stärke des Stoßes: 15 g Scheitelwert, 11 ms Dauer Stoßrichtung: 3 Stöße jeweils in +/– Richtung in jeder der 3 zueinander senkrechten Achsen Automatisierungssysteme S7-300, M7-300 Baugruppendaten 1-14 EWA 4NEB 710 6067-01 01...
Seite 31: Einleitung
Stromversorgungsbaugruppen Einleitung Zur Versorgung der S7-300 und der Sensoren/Aktoren mit DC 24 V stehen Ihnen in der S7-300 verschiedene Stromversorgungsbaugruppen zur Verfügung. Stromversorgungsbaugruppen In diesem Kapitel stehen die technischen Daten der Stromversorgungsbaugruppen der S7-300. Neben den technischen Daten der Stromversorgungsbaugruppen sind in dem Ka-...
Seite 32: Stromversorgungsbaugruppe Ps 307; 2 A
Ausgangsstrom 2 A. Ausgangsnennspannung DC 24 V, geregelt, kurzschluß- und leerlauffest Anschluß an einphasiges Wechselspannungsnetz (Eingangsnennspannung AC 120/230 V, 50/60 Hz) sichere elektrische Trennung nach EN 60 950 kann als Laststromversorgung verwendet werden Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 33: Anschlußbild Stromversorgungsbaugruppe Ps 307; 2 A
DC 24 V Netzspannungs- 230V Wahlschalter Ein-/Ausschalter für DC 24 V Klemmen für Netz- spannung und Schutz- leiter Klemmen für DC 24 V Ausgangsspannung Zugentlastung Bild 2-1 Anschlußbild Stromversorgungsbaugruppe PS 307; 2 A Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 34: Reaktion Bei Atypischen Betriebsbedingungen
Prinzipschaltbild der Stromversorgungsbaugruppe PS 307; 2 A Leitungsschutz Um die Netzleitung (Zuleitung) der Stromversorgungsbaugruppe PS 307; 2 A ab- zusichern, empfehlen wir einen LS-Schalter (z. B. Siemens Reihe 5SN1) mit fol- genden Kenngrößen: Nennstrom bei AC 230 V: 6 A Auslösecharakteristik (Typ): B oder C.
Seite 35: Technische Daten
Bereich 24 V 5 %, leerlauf- fest Hochlaufzeit max. 2,5 s Ausgangsstrom Nennwert 2 A, nicht parallelschaltbar Kurzschlußschutz elektronisch, nicht spei- chernd von 1,1 bis 1,3 Restwelligkeit max. 150 mV Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 36: Stromversorgungsbaugruppe Ps 307; 5 A
Ausgangsstrom 5 A. Ausgangsnennspannung DC 24 V, geregelt, kurzschluß- und leerlauffest Anschluß an einphasiges Wechselspannungsnetz (Eingangsnennspannung AC 120/230 V, 50/60 Hz) sichere elektrische Trennung nach EN 60 950 kann als Laststromversorgung verwendet werden Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 37: Anschlußbild Der Stromversorgungsbaugruppe Ps 307; 5 A
Netzspannungs- 230V Wahlschalter Ein-/Ausschal- ter für DC 24 V Klemmen für Netzspannung und Schutzleiter Klemmen für DC 24 V Aus- gangsspannung Zugentlastung Bild 2-3 Anschlußbild der Stromversorgungsbaugruppe PS 307; 5 A Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 38: Prinzipschaltbild Der Stromversorgungsbaugruppe Ps 307; 5 A
Prinzipschaltbild der Stromversorgungsbaugruppe PS 307; 5 A Leitungsschutz Um die Netzleitungen (Zuleitungen) der Stromversorgungsbaugruppe PS 307; 5 A abzusichern, empfehlen wir einen LS-Schalter (z. B. Siemens Reihe 5SN1) mit folgenden Kenngrößen: Nennstrom bei AC 230 V: 10 A Auslösecharakteristik (Typ): B oder C.
Seite 39: Reaktion Der Stromversorgungsbaugruppe Ps 307; 5 A Bei
6,5 A (statisch) der Lebensdauer ... Ausgang kurzgeschlossen ist Ausgangsspannung 0 V, automatische Spannungswiederkehr nach Beseitigung des Kurzschlusses Überspannung auf Primärseite Zerstörung möglich – auftritt Unterspannung auf Primärseite Automatisches Abschalten, automatische auftritt Spannungswiederkehr Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 40 DC 24 V zulässiger Bereich 24 V 5 %, leerlauf- fest Hochlaufzeit max. 2,5 s Ausgangsstrom Nennwert nicht parallelschaltbar Kurzschlußschutz elektronisch, nicht spei- chernd von 1,1 bis 1,3 Restwelligkeit max. 150 mV Automatisierungssysteme S7-300, M7-300 Baugruppendaten 2-10 EWA 4NEB 710 6067-01 01...
Seite 41: Stromversorgungsbaugruppe Ps 307; 10 A
Ausgangsnennspannung DC 24 V, geregelt, kurzschluß- und leerlauffest Anschluß an einphasiges Wechselspannungsnetz (Eingangsnennspannung AC 120/230 V, 50/60 Hz) sichere elektrische Trennung nach EN 60 950 kann als Laststromversorgung verwendet werden Automatisierungssysteme S7-300, M7-300 Baugruppendaten 2-11 EWA 4NEB 710 6067-01 01...
Seite 42: Anschlußbild Der Stromversorgungsbaugruppe Ps 307; 10 A
Netzspannungs- Wahlschalter Ein-/Ausschalter für DC 24 V Klemmen für DC 24 V Ausgangs- spannung Zugentlastung Klemmen für Netz- spannung und Schutzleiter Bild 2-5 Anschlußbild der Stromversorgungsbaugruppe PS 307; 10 A Automatisierungssysteme S7-300, M7-300 Baugruppendaten 2-12 EWA 4NEB 710 6067-01 01...
Seite 43: Prinzipschaltbild Der Stromversorgungsbaugruppe Ps 307; 10 A
Prinzipschaltbild der Stromversorgungsbaugruppe PS 307; 10 A Leitungsschutz Um die Netzleitungen (Zuleitungen) der Stromversorgungsbaugruppe PS 307; 10 A abzusichern, empfehlen wir einen LS-Schalter (z. B. Siemens Reihe 5SN1) mit folgenden Kenngrößen: Nennstrom bei AC 230 V: 16 A Auslösecharakteristik (Typ): B oder C.
Seite 44: Reaktion Der Stromversorgungsbaugruppe Ps 307; 10 A Bei
... Ausgang kurzgeschlossen ist Ausgangsspannung 0 V, automati- sche Spannungswiederkehr nach Be- seitigung des Kurzschlusses Überspannung auf Primärseite auftritt Zerstörung möglich – Unterspannung auf Primärseite auf- Automatisches Abschalten, automati- tritt sche Spannungswiederkehr Automatisierungssysteme S7-300, M7-300 Baugruppendaten 2-14 EWA 4NEB 710 6067-01 01...
Seite 45 24 V 5 %, leerlauf- fest Hochlaufzeit max. 2,5 s Ausgangsstrom Nennwert 10 A, nicht parallel schaltbar Kurzschlußschutz elektronisch, nicht spei- chernd von 1,1 bis 1,3 Restwelligkeit max. 150 mV Automatisierungssysteme S7-300, M7-300 Baugruppendaten 2-15 EWA 4NEB 710 6067-01 01...
Seite 46 Stromversorgungsbaugruppen Automatisierungssysteme S7-300, M7-300 Baugruppendaten 2-16 EWA 4NEB 710 6067-01 01...
Seite 47: Einleitung
Digitalbaugruppen Einleitung Für den Anschluß von Sensoren/Gebern und/oder Lasten/Aktoren stehen in der S7-300 verschiedene Digitalbaugruppen zur Verfügung. Digitalbaugruppen In diesem Kapitel finden Sie die technischen Daten der Digitalbaugruppen der S7-300. Neben den technischen Daten finden Sie zu jeder der Digitalbaugruppen:...
Seite 48: Digitaleingabebaugruppen
6ES7 321-1BL00-0AA0 Eigenschaften Die SM 321; DI 32 DC 24V; verfügt über folgende Eigenschaften: 32 Eingänge, potentialgetrennt in Gruppen zu 32 Eingangsnennspannung DC 24 V geeignet für Schalter und 2-/3-/4-Draht-Näherungsschalter (BEROs). Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 49: Baugruppenansicht Und Prinzipschaltbild Der Sm 321; Di 32 Dc 24V
Detaillierte technische Daten für die SM 321; DI 32 DC 24V folgen auf den nächsten Seiten. Rückwandbus- Anschaltung Kanal- nummer Statusanzeigen -grün Bild 3-1 Baugruppenansicht und Prinzipschaltbild der SM 321; DI 32 DC 24V Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 50: Anschlußbelegung
Digitalbaugruppen Anschlußbelegung Das folgende Bild zeigt die Zuordnung der Kanäle zu den Adressen. Eingangsbyte x Eingangsbyte (x+2) Eingangsbyte (x+1) Eingangsbyte (x+3) Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 51 DC 500 V Stromaufnahme aus Lastspannung L+ max. 15 mA aus Rückwandbus – Verlustleistung der Baugruppe typ. 6,5 W Status, Alarme, Diagnose Statusanzeige grüne LED pro Kanal Alarme keine Diagnosefunktionen keine Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 52 Eigenschaften Die SM 321; DI 16 DC 24V zeichnet sich durch folgende Eigenschaften aus: 16 Eingänge, potentialgetrennt in Gruppen zu 16 Eingangsnennspannung DC 24 V geeignet für Schalter und 2-/3-/4-Draht-Näherungsschalter (BEROs) Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 53: Anschluß- Und Prinzipschaltbild
Detaillierte technische Daten der SM 321; DI 16 DC 24V finden Sie auf der fol- genden Seite. Rückwandbus- Anschaltung 24 V Kanalnummer Statusanzeigen - grün Bild 3-2 Baugruppenansicht und Prinzipschaltbild der SM 321; DI 16 DC 24V Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 54 Stromaufnahme aus Rückwandbus max. 25 mA aus Lastspannung L + max. 25 mA Verlustleistung der Baugruppe typ. 3,5 W Status, Alarme, Diagnose Statusanzeige grüne LED pro Kanal Alarme keine Diagnosefunktionen keine Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 55: Eigenschaften
Diagnosealarm parametrierbare Prozeßalarme einstellbare Eingangsverzögerungen Einsatz in Diese Peripheriebaugruppe können Sie einsetzen in der S7-300 (zentraler Aufbau) mit den CPUs 312 IFM ab 6ES7 312-5AC00-0AB0, Erzeugnisstand 5, ab 6ES7 313-1AD00-0AB0, Erzeugnisstand 3, ab 6ES7 314-1AE01-0AB0, Erzeugnisstand 6 314 IFM...
Seite 56: Anschlußbild Für Die Redundante Versorgung Von Gebern
Bild 3-4 zeigt, wie Geber über Vs zusätzlich mit einer redundanten Spannungs- quelle versorgt werden können (z.B. über eine andere Baugruppe). 1 L+ kurzschlußfester Treiber 2 L+ Digitaleingabe- baugruppe zu den Gebern Bild 3-4 Anschlußbild für die redundante Versorgung von Gebern Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-10 EWA 4NEB 710 6067-01 01...
Seite 57 Status, Alarme, Diagnose Statusanzeigen Eingänge grüne LED pro Kanal Geberversorgungen (Vs) grüne LED pro Aus- gang Alarme Prozeßalarm parametrierbar Diagnosealarm parametrierbar Diagnosefunktionen parametrierbar Sammelfehleranzeige rote LED (SF) Diagnoseinformationen möglich auslesbar Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-11 EWA 4NEB 710 6067-01 01...
Seite 58: Parametrierung
STEP 7 . Die einstellbaren Parameter der Digitalbaugruppe finden Sie in Tabelle 3-3. Die Einstellungen müssen Sie im STOP der CPU vornehmen. Die so erstellten Parameter werden bei der Übertragung vom PG in die S7-300 in der CPU gespeichert und durch die CPU an die Digitalbaugruppe übergeben.
Seite 59: Parameterzuordnung
Baugruppe Diagnosealarm ja/nein nein dynamisch Baugruppe Diagnose Fehlende Geberversorgung ja/nein nein statisch Kanalgruppe Auslöser für Prozeßalarm Steigende Flanke ja/nein nein dynamisch Kanalgruppe Fallende Flanke ja/nein nein dynamisch Kanalgruppe Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-13 EWA 4NEB 710 6067-01 01...
Seite 60: Eingangsverzögerung
SF-LED bzw. beim Kurzschluß der Geberversorgung Vs zum Erlöschen der entsprechenden Vs-LED. Die SF-LED leuchtet auch bei externen Fehlern (Kurzschluß der Geberversor- gung), unabhängig vom Betriebszustand der CPU (bei NETZ EIN). Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-14 EWA 4NEB 710 6067-01 01...
Seite 61: Diagnose Der Digitaleingabebaugruppe
Die Systemdiagnose können Sie mit STEP 7 auslesen. Detaillierte Diagnosemel- dungen können Sie im Anwenderprogramm mit dem SFC 59 von der Baugruppe lesen (siehe Anhang B und Referenzhandbuch System- und Standardfunktionen ). Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-15 EWA 4NEB 710 6067-01 01...
Seite 62: Diagnosemeldungen Sowie Deren Fehlerursachen Und
Versorgungsspannung der CPU AUS/EIN schalten Baugruppe defekt Baugruppe tauschen Prozeßalarm verloren Aufeinanderfolge der Prozeßa- Alarmbearbeitung in CPU ändern larme erfolgt schneller als die und ggf. Baugruppe umparame- CPU bearbeiten kann trieren Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-16 EWA 4NEB 710 6067-01 01...
Seite 63 Alarm auf, bevor er von der CPU bearbeitet wurde, so wird ein Diagnosealarm ”Prozeßalarm verloren” ausgelöst. Weitere Alarme an diesem Kanal werden dann solange nicht mehr erfaßt, bis die Alarmbearbeitung für den an diesem Kanal zwischengespeicherten Alarm durchge- führt wurde. Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-17 EWA 4NEB 710 6067-01 01...
Seite 64: Einfluß Der Versorgungsspannung Und Des Betriebszustandes
(Vs) an, so wird beim Ausfall der Versorgungsspannung L+ kein Ausfall der Ge- berversorgung gemeldet, jedoch ein Ausfall der internen und/oder externen Hilfs- spannung und/oder ein Sicherungsfall. Das Auslösen eines Diagnosealarms ist abhängig von der Parametrierung (siehe Tabelle 3-3). Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-18 EWA 4NEB 710 6067-01 01...
Seite 65 Die SM 321; DI 16 DC 24V; M-lesend zeichnet sich durch folgende Eigenschaf- ten aus: 16 Eingänge, M-lesend, potentialgetrennt in Gruppen zu 16 Eingangsnennspannung DC 24 V geeignet für Schalter und 2-/3-/4-Draht-Näherungsschalter (BEROs) Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-19 EWA 4NEB 710 6067-01 01...
Seite 66: Anschluß- Und Prinzipschaltbild
Detaillierte technische Daten der SM 321; DI 16 DC 24V; M-lesend finden Sie auf der folgenden Seite. Rückwandbus- Anschaltung Kanalnummer Statusanzeigen - grün Bild 3-5 Baugruppenansicht und Prinzipschaltbild der SM 321; DI 16 DC 24V; M-lesend Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-20 EWA 4NEB 710 6067-01 01...
Seite 67 DC 500 V Stromaufnahme aus Rückwandbus max. 10 mA aus Lastspannung L+ – Verlustleistung der Baugruppe typ. 3,5 W Status, Alarme, Diagnose Statusanzeige grüne LED pro Kanal Alarme keine Diagnosefunktionen keine Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-21 EWA 4NEB 710 6067-01 01...
Seite 68 Bestellnummer 6ES7 321-1EH01-0AA0 Eigenschaften Die SM 321; DI 16 AC120V verfügt über folgende Merkmale: 16 Eingänge, potentialgetrennt in Gruppen zu 4 Eingangsnennspannung AC 120 V geeignet für Schalter und 2-/3-Draht-AC-Näherungsschalter Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-22 EWA 4NEB 710 6067-01 01...
Seite 69 Detaillierte technische Daten für die SM 321; DI 16 AC120V folgen auf der nächsten Seite. Rückwandbus- Anschaltung Kanalnummer Statusanzeigen - grün Bild 3-6 Baugruppenansicht und Prinzipschaltbild der SM 321; DI 16 AC 120V Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-23 EWA 4NEB 710 6067-01 01...
Seite 70 Isolation geprüft mit AC 1500 V Stromaufnahme aus Rückwandbus max. 16 mA Verlustleistung der Baugruppe typ. 4,1 W Status, Alarme, Diagnose Statusanzeige grüne LED pro Kanal Alarme keine Diagnosefunktionen keine Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-24 EWA 4NEB 710 6067-01 01...
Seite 71 Bestellnummer 6ES7 321-1FF01-0AA0 Eigenschaften Die SM 321; DI 8 AC120/230V, verfügt über folgende Merkmale: 8 Eingänge, potentialgetrennt in Gruppen zu 2 Eingangsnennspannung AC 120/230 V geeignet für Schalter und 2-/3-Draht-AC-Näherungsschalter Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-25 EWA 4NEB 710 6067-01 01...
Seite 72 Detaillierte technische Daten für die SM 321; DI 8 AC120/230V folgen auf der nächsten Seite. Rückwandbus- Anschaltung Kanalnummer Statusanzeigen - grün Bild 3-7 Baugruppenansicht und Prinzipschaltbild der SM 321; DI 8 AC120/230V Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-26 EWA 4NEB 710 6067-01 01...
Seite 73 Isolation geprüft mit AC 1500 V Stromaufnahme aus Rückwandbus max. 29 mA Verlustleistung der Baugruppe typ. 4,9 W Status, Alarme, Diagnose Statusanzeige grüne LED pro Kanal Alarme keine Diagnosefunktionen keine Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-27 EWA 4NEB 710 6067-01 01...
Seite 74 Technische Daten Die Haupteigenschaften der digitalen Eingabebaugruppe SM 321; DI 32 AC120 V sind: 32 Eingänge, potentialgetrennt in Gruppen zu jeweils 8 AC120 V Eingangsnennspannung Geeignet für Schalter und 2/3-Draht-AC-Näherungsschalter Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-28 EWA 4NEB 710 6067-01 01...
Seite 75 Ausführliche technische Daten des SM 321; DI 32 AC120 V finden Sie auf der nächsten Seite. Rückwand- Prinzipschaltbild Kanalnummern- Anschlußbelegung Status-LEDs - grün Bild 3-8 Anschluß- und Prinzipschaltbild der digitalen Eingabebaugruppe SM 321; DI 32 AC120 V Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-29 EWA 4NEB 710 6067-01 01...
Seite 76 250 VAC Gruppen zwischen Eingang (N- 1500 VAC Klemme) und zentralem Er- dungspunkt Isolation geprüft mit 1500 VAC Stromaufnahme aus Rückwandbus max. 16 mA Verlustleistung der Baugruppe typ. 4 W Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-30 EWA 4NEB 710 6067-01 01...
Seite 77: Liste Der Digitalausgabebaugruppen
Ausgänge der SM 322; DO 32 DC 24V/0,5 A schaltungsbedingt für ca. 50 s ”1”-Signal. Das müssen Sie beachten, wenn Sie die SM 322; DO 32 DC 24V/0,5 A in Verbindung mit schnellen Zählern einsetzen! Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-31 EWA 4NEB 710 6067-01 01...
Seite 78 Detaillierte technische Daten der SM 322; DO 32 DC 24V/0,5 A finden Sie auf der folgenden Seite. Rückwandbus- Anschaltung Kanal- nummer Statusanzeigen -grün Bild 3-9 Baugruppenansicht und Prinzipschaltbild der SM 322; DO 32 DC 24V/0,5 A Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-32 EWA 4NEB 710 6067-01 01...
Seite 79: Anschlußbelegung
Digitalbaugruppen Anschlußbelegung Das folgende Bild zeigt die Zuordnung der Kanäle zu den Adressen. Ausgangsbyte x Ausgangsbyte (x + 2) Ausgangsbyte (x + 3) Ausgangsbyte (x + 1) Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-33 EWA 4NEB 710 6067-01 01...
Seite 80 90 mA aus Lastspannung L + max. 200 mA (ohne Last) Verlustleistung der Baugruppe typ. 6,6 W Status, Alarme, Diagnose Statusanzeige grüne LED pro Kanal Alarme keine Diagnosefunktionen keine Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-34 EWA 4NEB 710 6067-01 01...
Seite 81 Ausgänge der SM 322; DO 16 DC 24V/0.5A schaltungsbedingt für ca. 50 s ”1”-Signal. Das müssen Sie beachten, wenn Sie die SM 322; DO 16 DC 24V/0.5A in Verbindung mit schnellen Zählern einsetzen! Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-35 EWA 4NEB 710 6067-01 01...
Seite 82: Baugruppenansicht Und Prinzipschaltbild Der Sm 322 Do 16 X Dc24V/0,5A
DC 24V/0.5A finden Sie auf der folgenden Seite. 1 L+ Rückwandbus- Anschaltung 2 L+ Kanalnummer Statusanzeigen - grün Bild 3-10 Baugruppenansicht und Prinzipschaltbild der SM 322; DO 16 x DC24V/0,5A Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-36 EWA 4NEB 710 6067-01 01...
Seite 83 80 mA aus Lastspannung L + max. 120 mA (ohne Last) Verlustleistung der Baugruppe typ. 4,9 W Status, Alarme, Diagnose Statusanzeige grüne LED pro Kanal Alarme keine Diagnosefunktionen keine Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-37 EWA 4NEB 710 6067-01 01...
Seite 84: Dc 24V/0.5A; Mit Diagnosealarm
Ersatzwertausgabe Sammelfehleranzeige (SF) kanalspezifische Status- und Fehleranzeigen Einsatz in Diese Peripheriebaugruppen können Sie einsetzen in der S7-300 (zentraler Aufbau) mit den CPUs 312 IFM ab 6ES7 312-5AC00-0AB0, Erzeugnisstand 5, ab 6ES7 313-1AD00-0AB0, Erzeugnisstand 3, ab 6ES7 314-1AE01-0AB0, Erzeugnisstand 6...
Seite 85: Anschlußbild Der Sm 322; Do 8 Dc 24V/0,5A; Mit Diagnosealarm
DO 8 DC 24V/0,5A; mit Diagnosealarm folgen auf den nächsten Seiten. Sammelfehleranzeige (SF) -rot Anschlußbild Kanalnummer, Kanalfehler (F) Statusanzeige -grün Fehleranzeige -rot Bild 3-11 Anschlußbild der SM 322; DO 8 DC 24V/0,5A; mit Diagnosealarm Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-39 EWA 4NEB 710 6067-01 01...
Seite 86: Prinzipschaltbild Der Sm 322; Do 8 Dc 24V/0,5A; Mit Diagnosealarm
Die redundante Ansteuerung kann von 2 unterschiedlichen Bau- gruppen ohne externe Beschaltung erfolgen. Beide Signalbaugruppen müssen das gleiche Bezugspotential M haben. Hinweis Wird der Ausgang mit Reihendiode verwendet, so können externe P-Schlüsse nicht erkannt werden. Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-40 EWA 4NEB 710 6067-01 01...
Seite 87 IEC 947-5-1, DC 13 bei Lampenlast max. 10 Hz Begrenzung (intern) der indukti- typ. L + (– 45 V) ven Abschaltspannnung auf Kurzschlußschutz des Aus- ja, elektronisch ganges Ansprechschwelle 0,75 bis 1,5 A Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-41 EWA 4NEB 710 6067-01 01...
Seite 88: Parametrierung
STEP 7 ein. In Tabelle 3-9 finden Sie die einstellbaren Parameter der Digital- ausgabebaugruppe. Die Einstellungen müssen Sie im STOP der CPU vornehmen. Die so erstellten Parameter werden bei der Übertragung vom PG in die S7-300 in der CPU gespeichert und durch die CPU an die Digitalbaugruppe übergeben.
Seite 89: Parameter Der Digitalausgabebaugruppe
Sie mittels entsprechender Parametrierung (Parameter ”Diagnose Kurz- schluß nach M”) die Diagnoseauswertung freigegeben haben. Bei den nichtparametrierbaren Diagnosemeldungen erfolgen die Diagnosemeldun- gen generell, d. h. unabhängig von einer Parametrierung. Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-43 EWA 4NEB 710 6067-01 01...
Seite 90: Diagnose Der Digitalausgabebaugruppe
Die Systemdiagnose können Sie mit STEP 7 auslesen. Detaillierte Diagnosemel- dungen können Sie im Anwenderprogramm mit dem SFC 59 von der Baugruppe lesen (siehe Anhang B und Referenzhandbuch System- und Standardfunktionen ). Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-44 EWA 4NEB 710 6067-01 01...
Seite 91: Diagnosemeldungen Sowie Deren Fehlerursachen
Versorgungsspannung der CPU AUS/EIN schalten Baugruppe defekt Baugruppe tauschen RAM-Fehler generell Zeitweise hohe elektroma- Beseitigung der Störungen gnetische Störungen und Versorgungsspannung der CPU AUS/EIN schalten Baugruppe defekt Baugruppe tauschen Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-45 EWA 4NEB 710 6067-01 01...
Seite 92: Abhängigkeiten Der Ausgabewerte Vom Betriebszustand Der Cpu Und Der Versorgungsspannung L+ Der Sm 322; Do
Der Ausfall der Versorgungsspannung der SM 322; DO 8 DC 24V/0,5A; mit Diagnosealarm wird immer durch die SF-LED auf der Baugruppen-Front-Seite an- gezeigt und zusätzlich in die Diagnose eingetragen. Das Auslösen eines Diagnosealarms ist abhängig von der Parametrierung. Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-46 EWA 4NEB 710 6067-01 01...
Seite 93: Sm 322; Do 8 Dc 24V/2A
Ausgänge der SM 322; DO 8 DC 24V/2A schaltungsbedingt für ca. 50 s ”1”-Signal. Das müssen Sie beachten, wenn Sie die SM 322; DO 8 DC 24V/2A in Verbindung mit schnellen Zählern einsetzen! Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-47 EWA 4NEB 710 6067-01 01...
Seite 94 DC 24V/2A finden Sie auf der folgenden Seite. 1 L+ Rückwandbus- Anschaltung 2 L+ Kanalnummer Statusanzeigen - grün Bild 3-13 Baugruppenansicht und Prinzipschaltbild der SM 322; DO 8 DC 24/2A Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-48 EWA 4NEB 710 6067-01 01...
Seite 95 40 mA aus Lastspannung L + max. 60 mA (ohne Last) Verlustleistung der Baugruppe typ. 6,8 W Status, Alarme, Diagnose Statusanzeige grüne LED pro Kanal Alarme keine Diagnosefunktionen keine Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-49 EWA 4NEB 710 6067-01 01...
Seite 96 AC 120 V/1 A verfügt über folgende Merkmale: 16 Ausgänge, gesichert und potentialgetrennt in Gruppen zu 8 Ausgangsstrom 1 A Lastnennspannung AC 120 V geeignet für Wechselstrom-Magnetspulen, -Schütze, -Motorstarter, -Kleinmoto- ren und -Meldeleuchten Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-50 EWA 4NEB 710 6067-01 01...
Seite 97 AC120 V/1 A folgen auf der nächsten Seite. Rückwandbus- Anschaltung Kanalnummer Statusanzeigen - grün Fehleranzeige - rot Bild 3-14 Baugruppenansicht und Prinzipschaltbild der SM 322; DO 16 AC 120V/1 A Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-51 EWA 4NEB 710 6067-01 01...
Seite 98 19 194-8 A Statusanzeige grüne LED pro Kanal Schurter SP001.1013 Alarme keine Littlefuse 217.008 Diagnosefunktionen Sicherungshalterung rote LED (SF) Sammelfehleranzeige auf Wickmann 19 653 der Baugruppe (Sicherung oder fehlende L1/N) Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-52 EWA 4NEB 710 6067-01 01...
Seite 99 AC 120/230 V/2 A verfügt über folgende Merkmale: 8 Ausgänge, gesichert und potentialgetrennt, in Gruppen zu 4 Ausgangsstrom 2 A Lastnennspannung AC 120/230 V geeignet für Wechselstrom-Magnetspulen, -Schütze, -Motorstarter, -Kleinmoto- ren und -Meldeleuchten Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-53 EWA 4NEB 710 6067-01 01...
Seite 100 AC 120/230 V/2 A folgen auf der nächsten Seite. Rückwandbus- Anschaltung Kanalnummer Statusanzeigen - grün Fehleranzeige - rot Bild 3-15 Baugruppenansicht und Prinzipschaltbild der SM 322; DO 8 AC 120/230 V/2 A Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-54 EWA 4NEB 710 6067-01 01...
Seite 101 19 194-8 A Schurter SP001.1013 Statusanzeige grüne LED pro Kanal Littlefuse 217.008 Alarme keine Sicherungshalterung Diagnosefunktionen Wickmann 19 653 Sammelfehleranzeige auf rote LED (SF) der Baugruppe (Sicherung oder fehlende L1/N) Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-55 EWA 4NEB 710 6067-01 01...
Seite 102 AC120 V/1,0 A sind: 32 Ausgänge, abgesichert und potentialgetrennt in Gruppen zu 8 1,0 A Ausgangsstrom AC120 V Lastnennspannung Sicherungsfallanzeige für jede Gruppe Geeignet für Wechselstrom-Magnetventile, Schütze, Anlasser, Kleinmotoren und Anzeigelampen. Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-56 EWA 4NEB 710 6067-01 01...
Seite 103 AC120 V/1,0 A finden Sie auf der nächsten Seite. Kanalnummern- Klemmenbelegung Status-LEDs - grün Rückwand- Prinzipschaltbild Bild 3-16 Anschluß- und Prinzipschaltbild der digitalen Ausgabebaugruppe SM 322; D0 32 AC120 V/1.0 A Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-57 EWA 4NEB 710 6067-01 01...
Seite 104 10 Hz Verlustleistung der Baugruppe typ. 25 W bei induktiver Last max. 0.5 Hz bei Lampenlast 1 Hz Kurzschlußschutz des pro Gruppe eine Ausgangs Sicherung 7 A/125 V, nicht auswechselbar Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-58 EWA 4NEB 710 6067-01 01...
Seite 105: Liste Der Relaisausgabebaugruppen
-Kleinmotoren und -Meldeleuchten Hinweis Nach dem Abschalten der Versorgungsspannung bleibt im Kondensator für ca. 200 ms Energie zwischengespeichert. Deshalb kann das Relais innerhalb dieser Zeit noch kurzzeitig durch das Anwenderprogramm angesteuert werden. Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-59 EWA 4NEB 710 6067-01 01...
Seite 106 Detaillierte technische Daten der SM 322; DO 16 REL. AC120V finden Sie auf der folgenden Seite. Rückwandbus- Anschaltung Kanalnummer Statusanzeigen - grün Fehleranzeige - rot Bild 3-17 Baugruppenansicht und Prinzipschaltbild der SM 322; DO 16 REL. AC120V Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-60 EWA 4NEB 710 6067-01 01...
Seite 107 4,5 W einganges Schaltfrequenz mechanisch max. 10 Hz bei ohmscher Last max. 1 Hz bei induktiver Last, nach max. 0,5 Hz IEC 947-5-1, DC 13/AC 15 bei Lampenlast max. 1 Hz Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-61 EWA 4NEB 710 6067-01 01...
Seite 108: Sm 322; Do
-Kleinmotoren und -Meldeleuchten Hinweis Nach dem Abschalten der Versorgungsspannung bleibt im Kondensator für ca. 200 ms Energie zwischengespeichert. Deshalb kann das Relais innerhalb dieser Zeit noch kurzzeitig durch das Anwenderprogramm angesteuert werden. Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-62 EWA 4NEB 710 6067-01 01...
Seite 109 Detaillierte technische Daten der SM 322; DO 8 REL. AC230V finden Sie auf der folgenden Seite. Rückwandbus- Anschaltung Kanalnummer Statusanzeigen - grün Bild 3-18 Baugruppenansicht und Prinzipschaltbild der SM 322; DO 8 REL. AC230V Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-63 EWA 4NEB 710 6067-01 01...
Seite 110 Gruppen Lampenlast max. 50 W Stromaufnahme Mit externer Schutzbeschaltung erzielen Sie eine höhere aus Rückwandbus max. 40 mA Lebensdauer. max. 110 mA aus Versorgungsspannung Verlustleistung der Baugruppe typ. 2,2 W Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-64 EWA 4NEB 710 6067-01 01...
Seite 111 Schaltfrequenz mechanisch max. 10 Hz bei ohmscher Last max. 2 Hz bei induktiver Last, nach max. 0,5 Hz IEC 947-5-1, DC 13/AC 15 bei Lampenlast max. 2 Hz Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-65 EWA 4NEB 710 6067-01 01...
Seite 112: Sm 322; Do 8 Rel. Ac230V/5A
Schaltströmen > 3A für die Anschlußleitungen ein Leitungsquer- schnitt von 1,5 mm zu wählen. Bei Einsatz des Frontsteckers mit Federkraftklemme ist der Stecker mit der Be- stellnummer 6ES7 392-1BM01-0AA0 zu verwenden. Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-66 EWA 4NEB 710 6067-01 01...
Seite 113: Baugruppenansicht Und Prinzipschaltbild Der Sm 322 Do 8 Rel. Ac230V/5A
Möglichkeit zur Weiterverdrahtung der Kontaktversorgung nummer 8A bei Tu 30 Grad Summenstrom Statusanzeigen -grün 5A bei Tu 60 Grad Summenstrom Bild 3-19 Baugruppenansicht und Prinzipschaltbild der SM 322; DO 8 Rel. AC230V/5A Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-67 EWA 4NEB 710 6067-01 01...
Seite 114 Versorgungsspannung der Relais und den Aus- gängen zwischen den Ausgän- AC 2000 V Stromaufnahme aus Rückwandbus max. 40 mA max. 125 mA Verlustleistung der Bau- typ. 4,2 W gruppe Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-68 EWA 4NEB 710 6067-01 01...
Seite 115 Energiesparlampen/ Leuchtstofflampen mit elek- 25000 tronischem Vorschaltgerät Leuchtstofflampen konventionell kompensiert 25000 Leuchtstofflampen unkompensiert 25000 Mit an die Last angepaßter externer Schutz- beschaltung erzielen Sie eine höhere Lebens- dauer der Kontakte. Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-69 EWA 4NEB 710 6067-01 01...
Seite 116: Liste Der Digitalein-/Ausgabebaugruppen
Ausgänge der SM 323; DI16/DO16 DC 24V/0.5A schaltungsbe- dingt für ca. ca 50 s ”1”-Signal. Das müssen Sie beachten, wenn Sie die SM 323; DI16/DO16 DC 24V/0.5A in Verbindung mit schnellen Zählern einsetzen! Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-70 EWA 4NEB 710 6067-01 01...
Seite 117 DC 24 V/0,5 A finden Sie auf der folgenden Seite. 1 L+ Rückwandbus- Anschaltung Kanal- nummer Statusanzeigen -grün Bild 3-20 Baugruppenansicht und Prinzipschaltbild der SM 323; DI 16/DO 16 DC 24 V/0,5 A Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-71 EWA 4NEB 710 6067-01 01...
Seite 118 (je Gruppe) waagerechter Aufbau bis 20 C max. 4 A bis 40 C max. 3 A bis 60 C max. 2 A senkrechter Aufbau bis 40 C max. 2 A Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-72 EWA 4NEB 710 6067-01 01...
Seite 119 Ansteuern eines Digital- möglich einganges Schaltfrequenz bei ohmscher Last max. 100 Hz bei induktiver Last, nach max. 0,5 Hz IEC 947-5-1, DC 13 bei Lampenlast max. 10 Hz Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-73 EWA 4NEB 710 6067-01 01...
Seite 120: Sm 323; Di8/Do8 Dc 24 V/0,5 A
DC 24 V/0,5 A schaltungsbe- dingt für ca. 50 s ”1”-Signal. Das müssen Sie beachten, wenn Sie die SM 323; DI8/DO8 DC 24 V/0,5 A in Verbindung mit schnellen Zählern einsetzen! Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-74 EWA 4NEB 710 6067-01 01...
Seite 121 DC 24 V/0,5 A finden Sie auf der folgenden Seite. Rückwandbus- Anschaltung Kanalnummer Statusanzeigen - grün Bild 3-21 Baugruppenansicht und Prinzipschaltbild der SM 323; DI 8/DO 8 DC 24 V/0,5 A Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-75 EWA 4NEB 710 6067-01 01...
Seite 122 Abschaltspannnung auf Verlustleistung der Baugruppe typ. 3,5 W Kurzschlußschutz des Aus- ja, elektronisch Status, Alarme, Diagnose ganges Statusanzeige grüne LED pro Kanal Ansprechschwelle typ. 1 A Alarme keine Diagnosefunktionen keine Automatisierungssysteme S7-300, M7-300 Baugruppendaten 3-76 EWA 4NEB 710 6067-01 01...
Seite 123: Analogbaugruppen
Analogbaugruppen Einleitung Für den Anschluß von Meßwertgebern und/oder Lasten/Aktoren stehen in der S7-300 verschiedene Analogbaugruppen zur Verfügung. Inhalt In diesem Kapitel beschreiben wir die Grundlagen zur Analogtechnik sowie die Analogbaugruppen der S7-300: Im Kapitel finden Sie auf Seite Analogwertdarstellung Anschließen von Meßwertgebern und Lasten/Aktoren an Analog-...
Seite 124: Analogwertdarstellung
Die Analogwertdarstellung, also ein Analogwert in binärer Form, ist in allen S7-300-Analogbaugruppen gleich. In diesem Kapitel sind die Analogwerte für alle Meßbereiche bzw. Ausgabeberei- che dargestellt, die Sie mit den S7-300-Analogbaugruppen nutzen können. 4.1.1 Analogwertdarstellung der Analogein- und -ausgabewerte Umwandlung von Analogwerten Die Analogwerte werden nur in binärer Form von der CPU verarbeitet.
Seite 125: Vorzeichen
In Tabelle 4-2 sehen Sie am Beispiel eines Bitmusters, wie bei geringerer Auflö- sung die nicht besetzten Stellen mit ”0” beschrieben werden. Tabelle 4-2 Bitmuster eines 15-Bit- und eines 12-Bit-Analogwertes (Beispiel) Auflösung Analogwert Bitnummer 15-Bit-Analogwert (+ VZ) 12-Bit-Analogwert (+ VZ) 8-Bit-Analogwert (+ VZ) Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 126: Analogwertdarstellung Für Die Meßbereiche Der Analogeingänge
VZ 0 0 0 0 0 0 0 0 0 0 0 0 0 1 x VZ 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1 Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 127: Darstellung Des Digitalisierten Meßwertes Einer Analogeingabebaugruppe (Spannungsmeßbereiche)
Unter- steue- steue- rungs- – 94,074 – 293,98 – 587,96 – 1,175 – 2,93398 –32512 8100 reich <– 94,074 <– 293,98 <– 587,96 <– 1,175 <– 2,93398 –32768 8000 Unter- lauf Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 128: Darstellung Des Digitalisierten Meßwertes Einer Analogeingabebaugruppe (Spannungs- Und Strommeßbereiche)
– 10,0004 – 3,2001 – 20,0007 –27649 93FF Untersteuerungsbe- reich reich – 5,8796 – 11,759 – 3,7629 – 23,516 –32512 8100 <– 5,8796 <– 11,759 <– 3,7629 <– 23,516 –32768 8000 Unterlauf Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 129: Darstellung Des Digitalisierten Meßwertes Einer Analogeingabebaugruppe (Spannungs- Und Strommeßbereiche)
27648 6C00 4,000 14,998 16,000 20736 5100 Nennbereich Nennbereich 1,000 0,000 4,000 0,9999 -0,0007 3,9995 –1 FFFF Untersteuerungsbereich 0,2963 –3,5185 1,1852 –4864 ED00 < 0,2963 <–3,5185 < 1,1852 –32768 8000 Unterlauf Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 130: Meßbereiche Der Widerstandsgeber
600,022 27649 6C01 150,000 300,000 600,000 27648 6C00 112,500 225,000 450,000 20736 5100 Nennbereich Nennbereich 0,000 0,000 0,000 (negative Werte physikalisch nicht –1 FFFF möglich) Untersteuerungsbereich –4864 ED00 –32768 8000 Unterlauf Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 131: Darstellung Des Digitalisierten Meßwertes Einer Analogeingabebaugruppe
> 1000,0 32767 7FFF Überlauf 1000,0 10000 2710 Übersteuerungsbereich 850,1 8501 2135 850,0 8500 2134 Nennbereich –200,0 –2000 F830 –200,1 –2001 F82F Untersteuerungsbereich –243,0 –2430 F682 <– 243,0 –32768 8000 Unterlauf Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 132: Darstellung Des Digitalisierten Meßwertes Einer Analogeingabebaugruppe
> 155,00 32767 7FFF Überlauf 155,00 15500 3C8C Übersteuerungsbereich 130,01 13001 32C9 130,00 13000 32C8 Nennbereich –120,00 –12000 D120 –120,01 –12001 D11F Untersteuerungsbereich –145,00 –14500 C75C <– 145,00 –32768 8000 Unterlauf Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-10 EWA 4NEB 710 6067-01 01...
Seite 133: (Temperaturbereich Standard, Ni 100)
Ni 100 250 C >295,0 32767 7FFF Überlauf 295,0 2950 Übersteuerungsbereich 250,1 2501 250,0 2500 Nennbereich –60,0 –600 FDA8 –60,1 –601 FDA7 Untersteuerungsbereich –105,0 –1050 FBE6 <– 105,0 –32768 8000 Unterlauf Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-11 EWA 4NEB 710 6067-01 01...
Seite 134: (Temperaturbereich Klima, Ni 100)
Bei falscher Verdrahtung (zum Beispiel Verpolung, offene Eingänge) oder einem Geber- fehler im negativen Bereich (zum Beispiel falscher Thermoelementtyp) meldet die Analogeingabebaugruppe bei Unterschreiten von F0C5 Unterlauf und gibt 8000 aus. Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-12 EWA 4NEB 710 6067-01 01...
Seite 135: Temperaturbereich Typ N
Bei falscher Verdrahtung (zum Beispiel Verpolung, offene Eingänge) oder einem Geber- fehler im negativen Bereich (zum Beispiel falscher Thermoelementtyp) meldet die Analogeingabebaugruppe bei Unterschreiten von F0C5 Unterlauf und gibt 8000 aus. Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-13 EWA 4NEB 710 6067-01 01...
Seite 136: (Temperaturbereiche, Typ E)
Bei falscher Verdrahtung (zum Beispiel Verpolung, offene Eingänge) oder einem Geber- fehler im negativen Bereich (zum Beispiel falscher Thermoelementtyp) meldet die Analogeingabebaugruppe bei Unterschreiten von F0C5 Unterlauf und gibt 8000 aus. Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-14 EWA 4NEB 710 6067-01 01...
Seite 137: Temperaturbereich Typ L
0 bis 10 V und 0 bis 20 mA. Im Gegensatz zu den anderen Analogbaugruppen hat die Analogein-/-ausgabebaugruppe SM 334 aber eine geringere Auflösung und keine negativen Meßbereiche. Beachten Sie dies, wenn Sie die Tabellen 4-5 und 4-6 lesen. Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-15 EWA 4NEB 710 6067-01 01...
Seite 138: Analogwertdarstellung Für Die Ausgabebereiche Der Analogausgänge
6C00 1,0000 :0,9999 Nennbereich Nennbereich – 6912 E500 – 6913 E4FF – 10,0000 – 27648 9400 10,0004 – 27649 93FF Untersteuerungsbereich – 11,7589 – 32512 8100 <– 32512 <8100 Unterlauf Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-16 EWA 4NEB 710 6067-01 01...
Seite 139: Stromausgabebereiche
0 bis 10 V und 0 bis 20 mA. Im Gegensatz zu den anderen Analogbau- gruppen hat die Analogein-/-ausgabebaugruppe SM 334 aber eine geringere Auflö- sung und keine Übersteuerungsbereiche. Beachten Sie dies, wenn Sie die Tabellen 4-17 und 4-18 lesen. Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-17 EWA 4NEB 710 6067-01 01...
Seite 140: Anschließen Von Meßwertgebern Und Lasten/Aktoren An Analogbaugruppen
Beschreibung, wie Sie andere Meßwertgeber an Analogeingänge anschlie- ßen – Anschluß von Spannungsgebern – Anschluß von Widerstandsthermometern – Anschluß von Stromgebern – Anschluß von anderen Meßumformern die Beschreibung, wie Sie Lasten/Aktoren an Analogausgänge anschließen Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-18 EWA 4NEB 710 6067-01 01...
Seite 141: Anschließen Von Meßwertgebern An Analogeingänge
CPU bzw. IM 153 herstellen. Verbinden Sie dazu die Klemme M mit dem M-An- schluß der CPU bzw. IM 153. Ein Potentialunterschied zwischen M und dem M-Anschluß der CPU bzw. IM 153 kann zu einer Verfälschung des Analogsignals führen. Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-19 EWA 4NEB 710 6067-01 01...
Seite 142: Anschluß Von Meßwertgebern An Analogeingänge
Meßleitung (positiv) M –: Meßleitung (negativ) Bezugspotential des Analogmeßkreises Masseanschluß L +: Spannungsversorgungsanschluß DC 24 V Potenzialdifferenz zwischen Eingängen und Bezugspotential des Meßkreises M Potenzialdifferenz zwischen M und M-Anschluß der CPU Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-20 EWA 4NEB 710 6067-01 01...
Seite 143 Widerstandsgebern dürfen Sie die Verbindung von M– zu M nicht herstellen. Die CPU können Sie wie folgt betreiben: Analogeingabebaugruppe potentialgetrennt erdgebunden (Brücke zwischen und M) oder und M) erdfrei (keine Brücke zwischen Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-21 EWA 4NEB 710 6067-01 01...
Seite 144: Anschluß Von Isolierten Meßwertgebern An Eine Potentialgetrennte Analogeingabebaugruppe
Das gilt auch für entsprechend parametrierte aber nicht genutzte Eingänge. M– isolierte Meßwertgeber Rückwand- M– empfohlene Verbindung intern Erdungssammelleitung Bild 4-1 Anschluß von isolierten Meßwertgebern an eine potentialgetrennte Analogeinga- bebaugruppe Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-22 EWA 4NEB 710 6067-01 01...
Seite 145: Anschluß Von Isolierten Meßwertgebern An Eine Potentialgebundene Analogeingabebaugruppe
(statische oder dynamische) zwi- schen den örtlich verteilten Meßpunkten auftreten. Sollte der zulässige Wert für U überschritten werden, so müssen Sie zwischen den Meßwertpunkten Potentialausgleichsleitungen vorsehen. Die CPU können Sie wie folgt betreiben: Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-23 EWA 4NEB 710 6067-01 01...
Seite 146: Anschluß Von Nichtisolierten Meßwertgebern An Eine Potentialgetrennte Analogeingabebaugruppe
Bild 4-3 zeigt den prinzipiellen Anschluß von nichtisolierten Meßwertgebern an eine potentialgetrennte Analogeingabebaugruppe. nicht- M– isolierte Meßwert- Rückwand- M– geber Potential ausgleichs- leitung intern Erdungssammelleitung Bild 4-3 Anschluß von nichtisolierten Meßwertgebern an eine potentialgetrennte Analog- eingabebaugruppe Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-24 EWA 4NEB 710 6067-01 01...
Seite 147: Einsatz Von Thermoelementen
Nichtisolierte 2-Draht-Meßumformer und nichtisolierte Widerstandsgeber dürfen Sie nicht verwenden! 4.2.2 Einsatz von Thermoelementen Einleitung In diesem Kapitel ist der Aufbau von Thermoelementen beschrieben und was Sie beim Anschließen von Thermoelementen beachten müssen. Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-25 EWA 4NEB 710 6067-01 01...
Seite 148: Aufbau Von Thermoelementen
Werkstoffkombination des Thermopaares. Da mit einem Thermopaar immer eine Temperaturdifferenz erfaßt wird, müssen zum Bestimmen der Temperatur der Meßstelle die freien Enden auf bekannter Temperatur an einer Vergleichsstelle ge- halten werden. Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-26 EWA 4NEB 710 6067-01 01...
Seite 149: Verlängerung Zu Einer Vergleichsstelle
Analogbaugruppe führen. Der interne Temperatursensor erfaßt die Temperatur der Baugruppe und liefert eine Kompensationsspannung. Beachten Sie, daß die interne Kompensation nicht die Genauigkeit der externen Kompensation erreicht! Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-27 EWA 4NEB 710 6067-01 01...
Seite 150 In den Bildern 4-6 und 4-7 haben die verwendeten Abkürzungen folgende Bedeu- tung: M +: Meßleitung (positiv) M –: Meßleitung (negativ) COMP : Kompensationsanschluß (positiv) COMP : Kompensationsanschluß (negativ) – Bezugspotential des Analogmeßkreises Masseanschluß L +: Spannungsversorgungsanschluß DC 24 V Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-28 EWA 4NEB 710 6067-01 01...
Seite 151: Anschlußmöglichkeiten Von Thermoelementen
Thermo- elemente Rück- M– wand- Ausgleichs- leitung Komp.– (gleiches COMP Dose Material wie COMP – Thermo- Vergleichsstelle element) Bild 4-6 Anschluß von Thermoelementen mit externer Kompensationsdose an eine potentialgetrennte Analogeingabebaugruppe Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-29 EWA 4NEB 710 6067-01 01...
Seite 152: Anschluß Von Thermoelementen Mit Interner Kompensation An Eine Potentialgetrennte Analogeingabebaugruppe
Analogbaugruppe unterstützten Thermoelementtyp benutzen. M– Rück- M– wand- Ausgleichsleitung COMP (gleiches Material wie Thermoelement) COMP – Bild 4-7 Anschluß von Thermoelementen mit interner Kompensation an eine potentialge- trennte Analogeingabebaugruppe Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-30 EWA 4NEB 710 6067-01 01...
Seite 153: Anschließen Von Spannungs- Und Stromgebern Und Widerstandsthermometern
Anschluß von Spannungsgebern Das Bild 4-8 zeigt den Anschluß von Spannungsgebern an eine potentialgetrennte Analogeingabebaugruppe. M– – Rück- M– – wand- Bild 4-8 Anschluß von Spannungsgebern an eine potentialgetrennte Analogeingabebau- gruppe Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-31 EWA 4NEB 710 6067-01 01...
Seite 154: Anschluß Von 2-Draht-Meßumformern An Eine Potentialgetrennte Analogeingabebaugruppe
Bild 4-10 zeigt den Anschluß von Stromgebern als 4-Draht-Meßumformer an eine potentialgetrennte Analogeingabebaugruppe. Sensor, z.B. Druck- messer M– – Rück- M– – wand- L+ M Bild 4-10 Anschluß von 4-Draht-Meßumformern an eine potentialgetrennte Analogeingabebaugruppe Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-32 EWA 4NEB 710 6067-01 01...
Seite 155: Anschluß Von Widerstandsthermometern An Eine Potentialgetrennte Analogeingabebaugruppe
Beim 2-, 3-Leiter-Anschluß müssen Sie entsprechende Brücken an der Baugruppe zwischen M + und I bzw. M – und I anlegen. Dabei müssen Sie jedoch mit C – Genauigkeitsverlusten bei den Meßergebnissen rechnen. Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-33 EWA 4NEB 710 6067-01 01...
Seite 156: Anschließen Von Lasten/Aktoren An Analogausgänge
CPU herstellen. Verbinden Sie dazu die Klemme M mit dem M-An- schluß der CPU. Ein Potentialunterschied zwischen M und dem M-Anschluß der CPU würde zu einer möglichen Verfälschung des Analogsignales führen. Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-34 EWA 4NEB 710 6067-01 01...
Seite 157: Anschluß Von Lasten An Einen Stromausgang Einer Potentialgetrennten Analogausgabebaugruppe
Bild 4-12 zeigt den prinzipiellen Anschluß von Lasten an einen Stromausgang einer potentialgetrennten Analogausgabebaugruppe. Rück- wand- intern Erdungssammelleitung Bild 4-12 Anschluß von Lasten an einen Stromausgang einer potentialgetrennten Analogausgabebau- gruppe Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-35 EWA 4NEB 710 6067-01 01...
Seite 158: Anschluß Von Lasten An Eine Potentialgebundene Analogausgabebaugruppe
Anschluß von Lasten an einen Stromausgang, Fortsetzung Bild 4-13 zeigt den prinzipiellen Anschluß von Lasten an einen Stromausgang einer potentialgebundenen Analogausgabebaugruppe. Rück- wand- intern Erdungssammelleitung Bild 4-13 Anschluß von Lasten an eine potentialgebundene Analogausgabebaugruppe Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-36 EWA 4NEB 710 6067-01 01...
Seite 159: Leiteranschluß Von Lasten An Einen Spannungsausgang Einer Potentialgetrennten Analogausgabebaugruppe
Bild 4-14 zeigt den Anschluß von Lasten an einen Spannungsausgang einer poten- tialgetrennten Analogausgabebaugruppe mit 4-Leiteranschluß. Rück- wand- S– intern Erdungssammelleitung Bild 4-14 4-Leiteranschluß von Lasten an einen Spannungsausgang einer potentialgetrennten Analog- ausgabebaugruppe Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-37 EWA 4NEB 710 6067-01 01...
Seite 160: Grundlagen Für Den Einsatz Von Analogbaugruppen
Sie Meßbereiche der Analogeingabekanäle einstellen. welche Diagnosemöglichkeiten Ihnen die einzelnen Analogbaugruppen zur Ver- fügung stellen. über welche Parameter Sie die Funktionen der einzelnen Analogbaugruppen einstellen können. Verhalten der einzelnen Analogbaugruppen Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-38 EWA 4NEB 710 6067-01 01...
Seite 161: Wandlungs- Und Zykluszeit Der Analogeingabekanäle
Die Integrationszeit hat direkten Einfluß auf die Auflösung. Welche Grund- wandlungszeiten die einzelnen Analogbaugruppen besitzen, finden Sie im Kapitel 4.3.4. Die Einstellung nehmen Sie in STEP 7 vor (siehe Kapitel 4.3.3). Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-39 EWA 4NEB 710 6067-01 01...
Seite 162: Zykluszeit Der Analogeingabebaugruppe
Zykluszeit Die Analog-Digital-Umsetzung und die Übergabe der digitalisierten Meßwerte in den Speicher bzw. auf den Rückwandbus der S7-300 erfolgt sequenziell, d. h. die Analogeingabekanäle werden nacheinander gewandelt. Die Zykluszeit, d. h. die Zeit, bis ein Analogeingangswert wieder gewandelt wird, ist die Summe der Wand- lungszeiten aller aktivierten Analogeingabekanäle der Analogeingabebaugruppe.
Seite 163: Wandlungs-, Zyklus-, Einschwing- Und Antwortzeiten Der Analogausgabekanäle
Bild 4-17 zeigt im Überblick, woraus sich die Zykluszeit für eine n-kanalige Analog- ausgabebaugruppe zusammensetzt. Wandlungszeit Kanal 1 Wandlungszeit Kanal 1 Wandlungszeit Kanal 2 Zykluszeit Wandlungszeit Kanal n Bild 4-17 Zykluszeit der Analogausgabebaugruppe Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-41 EWA 4NEB 710 6067-01 01...
Seite 164: Antwortzeit Der Analogausgabekanäle
= Zykluszeit entspricht n Wandlungszeit (n = aktivierte Kanäle) = Einschwingzeit = neuer digitaler Ausgabewert liegt an = Ausgabewert übernommen und gewandelt = spezifizierter Ausgabewert erreicht Bild 4-18 Antwortzeit der Analogausgabekanäle Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-42 EWA 4NEB 710 6067-01 01...
Seite 165: Meßart Und Meßbereiche Der Analogeingabekanäle Einstellen
Meßart und Meßbereiche der Analogeingabekanäle einstellen Einleitung Es gibt prinzipiell zwei Verfahren, um die Meßart und -bereiche der Analogeingabe- kanäle der S7-300 Analogbaugruppen einstellen zu können. Diese beiden Verfahren sind: mit Meßbereichsmodulen auf der Analogbaugruppe und mit STEP 7 (siehe...
Seite 166: Markierungen Für Das Meßbereichsmodul
Analogeingabebaugruppe. Bild 4-19 zeigt Ihnen die Stellung des Meßbereichsmoduls zur Markierung auf der Analogeingabebaugruppe. Markierungen auf dem Meß- Markierung auf der bereichsmodul Analogbaugruppe Bild 4-19 Markierungen für das Meßbereichsmodul Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-44 EWA 4NEB 710 6067-01 01...
Seite 167: Meßbereichsmodul Umstecken
Hinweis: Achten Sie bei einem evtuellen Nachhebeln darauf, daß Sie mit dem Schraubendreher nicht in das Rastfenster des Meßbereichsmoduls geraten. Dadurch können die Kontakte des Meßbereichsmoduls beschädigt werden. Bild 4-20 Meßbereichsmodule aus der Analogeingabebaugruppe SM 331; AI 8 12Bit hebeln Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-45 EWA 4NEB 710 6067-01 01...
Seite 168: Stellung Der Meßbereichsmodule
Eine Zuordnung, welche Einstellung Sie zu welcher Meßart und zu welchem Meß- bereich wählen müssen, finden Sie bei der Beschreibung der Analogbaugruppe. Die Einstellungen für die verschiedenen Meßarten und Meßbereiche sind auch auf der Analogbaugruppe aufgedruckt. Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-46 EWA 4NEB 710 6067-01 01...
Seite 169: Parameter Der Analogbaugruppen
Parameter und dynamische Parameter. Die nachfolgende Tabelle erläutert die Eigenschaften der statischen und dynami- schen Parameter. Parameter einstellbar mit Betriebszustand der CPU statische STOP dynamische STOP SFC 55 im Anwenderprogramm Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-47 EWA 4NEB 710 6067-01 01...
Seite 170: Parametrierbare Eigenschaften
Mit den folgenden Parametern lassen sich die Eigenschaften der Analogbaugrup- pen in STEP 7 parametrieren: für Eingabekanäle – Alarmfreigaben – Grenzwertalarm – Diagnosealarm – Messung für Ausgabekanäle – Alarmfreigabe – Diagnosealarm – Ersatzwerte – Ausgabe Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-48 EWA 4NEB 710 6067-01 01...
Seite 171: Parameter Der Analogeingabebaugruppen
Thermoelement (interner Vergleich) gruppe TC-E Thermoelement (externer Vergleich) TC-LI Thermoelement (linear, interner Vergleich) TC-LE Thermoelement (linear, externer Vergleich) Meßbereich Die einstellbaren Meßbereiche der Ein- 10 V gangskanäle entnehmen Sie der jeweiligen Baugruppenbeschreibung. Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-49 EWA 4NEB 710 6067-01 01...
Seite 172: Parameter Der Analogausgabebaugruppen
Parameter der Analogein-/ausgabebaugruppe SM 334 Die Analogein-/ausgabebaugruppe SM 334; AI 4/AO 2 8/8Bit ist nicht parame- trierbar. Die Meßart stellen Sie bei dieser Baugruppe über die Verdrahtung ein (siehe Kapitel 4.10). Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-50 EWA 4NEB 710 6067-01 01...
Seite 173: Diagnose Der Analogbaugruppen
Auslösen eines Diagnosealarms (nur, wenn Sie bei der Parametrierung den Diagnosealarm freigegeben haben). Zur Diagnoseauswertung im Anwenderprogramm mit SFC siehe auch Anhang B und das Referenzhandbuch System- und Standardfunktionen . Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-51 EWA 4NEB 710 6067-01 01...
Seite 174: Diagnosemeldung Der Analogeingabebaugruppen
Meßbereichsmodul prüfen rungsfehler rungsfehler gruppe übertragen gruppe übertragen Baugruppe neu parametrieren Gleichtaktfehler Potentialdifferenz U zwischen M– mit M verbinden den Eingängen (M–) und Bezugspo- tential des Meßkreises (M ) zu hoch Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-52 EWA 4NEB 710 6067-01 01...
Seite 175: Diagnosemeldung Der Analogausgabebaugruppen
Tabelle 4-23 Diagnosemeldung der Analogausgabebaugruppen Diagnosemeldung SM 332; SM 332; Wirkungsbereich parame- AO 2 12Bit AO 4 12Bit der Diagnose trierbar externe Hilfsspan- Baugruppe nein nung fehlt Projektierungs-/Para- metrierungsfehler Kanal M-Kurzschluß Drahtbruch Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-53 EWA 4NEB 710 6067-01 01...
Seite 176: Diagnosemeldungen Der Analogausgabebaugruppen Sowie Deren Mögliche Fehlerursachen Und Abhilfemaßnahmen
Wenn Sie für die Analogbaugruppen Diagnose einstellen, dann können Sie die de- taillierten Diagnosemeldungen mit STEP 7 auslesen (siehe Benutzerhandbuch STEP 7 ). Diagnose der Analogein-/ausgabebaugruppe SM 334 Die Analogein-/ausgabebaugruppe SM 334; AI 4/AO 2 8/8Bit hat keine parame- trierbare Diagnose. Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-54 EWA 4NEB 710 6067-01 01...
Seite 177: Alarme Der Analogbaugruppen
Sie in den 4 Byte der Prozeßalarmzusatzinformation des OB 40. Inhalt der 4 Byte Byte Zusatzinformation Analog- 2 Bit pro Kanal zur Markierung des Bereichs baugruppen baugruppen Überschreitung des oberen Grenzwertes im Kanal Unterschreitung des unteren Grenzwertes im Kanal Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-55 EWA 4NEB 710 6067-01 01...
Seite 178: Beispiel Prozeßalarm
Analogbaugruppe und den Betriebszuständen der CPU. Das Verhalten der Analogbaugruppen in Abhängigkeit von der Lage der Analog- werte im jeweiligen Wertebereich. Der Einfluß von Fehlern auf die Analogbaugruppen. Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-56 EWA 4NEB 710 6067-01 01...
Seite 179: Abhängigkeiten Der Analogein-/Ausgabewerte Zum Betriebszustand Der Cpu Und Zur Versorgungsspannung L +
Der Ausfall der Versorgungsspannung der Analogbaugruppen wird immer durch die SF-LED auf der Baugruppe angezeigt und zusätzlich in die Diagnose eingetra- gen. Das Auslösen eines Diagnosealarms ist abhängig von der Parametrierung (siehe Kapitel 4.3.4). Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-57 EWA 4NEB 710 6067-01 01...
Seite 180: Einfluß Des Wertebereiches Für Die Eingabe
Wertebereich Ausgabewert Ausgabewert SF-LED Diagnose Alarm liegt im Nennbereich CPU-Wert – – – Über-/Unter- CPU-Wert – – – steuerungsbe- reich Überlauf 0-Signal – – – Unterlauf 0-Signal – – – Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-58 EWA 4NEB 710 6067-01 01...
Seite 181: Einfluß Von Fehlern
12Bit in Betrieb nehmen welche Meßbereiche die SM 331; AI 8 12Bit zur Verfügung stellt mit welchen Parametern Sie die Eigenschaften der SM 331; AI 8 12Bit be- einflussen können Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-59 EWA 4NEB 710 6067-01 01...
Seite 182: Eigenschaften Und Technische Daten Der Sm 331; Ai
Die Auflösung des Meßwertes hängt direkt ab von der gewählten Integrationszeit, d. h., je länger die Integrationszeit für einen Analogeingangskanal ist, desto ge- nauer ist die Auflösung des Meßwertes (siehe Technische Daten der Analogeinga- bebaugruppe und Tabelle 4-3). Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-60 EWA 4NEB 710 6067-01 01...
Seite 183: Anschlußbild
Comp – / Mana CH4 M C2 + Potential- trennung CH6 M Logik und Rückwandbus- CH7 I Anschaltung C3 + Bild 4-22 Baugruppenansicht und Prinzipschaltbild der SM 331; AI 8 12Bit Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-61 EWA 4NEB 710 6067-01 01...
Seite 184 DC 600 V Eingangsbereiches) Stromaufnahme Übersprechen zwischen > 50 dB aus Rückwandbus max. 60 mA den Eingängen aus Lastspannung L + max. 200 mA (ohne Last) Verlustleistung der Baugruppe typ. 1,3 W Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-62 EWA 4NEB 710 6067-01 01...
Seite 185 /10 MΩ sation 500 mV /10 MΩ externe Temperaturkom- möglich 1000 mV /10 MΩ pensation mit Kom- /100kΩ 2,5 V pensationsdose /100kΩ /100kΩ 1 bis 5 V /100kΩ 10 V Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-63 EWA 4NEB 710 6067-01 01...
Seite 186: Inbetriebnehmen Der Sm 331; Ai
Kanalgruppe 0 Kanalgruppe 0 Kanal 1 Kanal 2 Kanalgruppe 1 Kanalgruppe 1 Kanal 3 Kanal 4 Kanalgruppe 2 Kanalgruppe 2 Kanal 5 Kanal 6 Kanalgruppe 3 Kanalgruppe 3 Kanal 7 Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-64 EWA 4NEB 710 6067-01 01...
Seite 187: Besonderheit Widerstandsmessung
Besonderheit bei deaktivierten Eingabe-Kanälen Wenn Sie bei der Parametrierung der SM 331; AI 8 12Bit alle Eingabe-Kanäle deaktivieren und die Diagnose freigeben, dann meldet die Analogeingabebau- gruppe nicht ”externe Hilfsspannung fehlt”. Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-65 EWA 4NEB 710 6067-01 01...
Seite 188: Meßbereichsmodule
Prozeßalarme können Sie in STEP 7 für die 1. und 2. Kanalgruppe einstellen. Be- achten Sie, daß aber nur jeweils für den 1. Kanal der Kanalgruppe ein Prozeß- alarm eingestellt wird, also für Kanal 0 bzw. Kanal 2. Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-66 EWA 4NEB 710 6067-01 01...
Seite 189: Meßarten Und Meßbereiche Der Sm 331; Ai
Drahtbruchprüfung löst die Analogeingabebaugruppe einen Diagnosealarm bei Erreichen des Unterlaufs aus. Meßbereiche für Spannungsmessungen Die Tabelle 4-30 enthält alle Meßbereiche (bzw. den Typ des Sensors) für Span- nungsmessungen sowie die zugehörigen Einstellungen des Meßbereichsmoduls. Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-67 EWA 4NEB 710 6067-01 01...
Seite 190: Meßbereiche Für Strommessung
Sie in Kapitel 4.1.2 in Ta- +/– 10 mA belle 4-5 und 4-6 im Strommeß- von 0 bis 20 mA bereich. von 4 bis 20 mA +/– 20 mA Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-68 EWA 4NEB 710 6067-01 01...
Seite 191: Meßbereiche Für Widerstandsmessungen
Thermowiderstand + Die digitalisierten Analogwerte Pt 100 Linearisierung 4-Leite- finden Sie in Kapitel 4.1.2 in Standardbereich, ranschluß den Tabellen 4-8 und 4-10 im Klimabereich (Temperaturmessung) Temperaturbereich. Ni 100 Standardbereich, Klimabereich Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-69 EWA 4NEB 710 6067-01 01...
Seite 192: Analogeingabebaugruppe Sm 331; Ai 8 16Bit
Beliebige Einstellung von Meßbereich und Filter/ Aktualisierungsrate pro Kanal- gruppe Parametrierbare Diagnose Parametrierbarer Diagnosealarm 2 Kanäle mit Grenzwertüberwachung Parametrierbarer Grenzwertalarm Potentialfrei gegenüber der CPU Maximal zulässige Gleichtaktspannung zwischen den Kanälen 50 V DC Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-70 EWA 4NEB 710 6067-01 01...
Seite 193 250 OHM – A/D2 250 OHM – 250 OHM 331–7NF00–0AB0 – +5V (vom Rückwand- bus) Interne Versorgung Bild 4-23 Anschlußbild und Prinzipschaltbild der Analogeingabebaugruppe SM 331; AI 8 16 Bit Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-71 EWA 4NEB 710 6067-01 01...
Seite 194 Maßbereich aus Rückwandbus typ. 120 mA max. 130 mA Störspannungsunter- Verlustleistung der Baugruppe typ. 0,6 W drückung für Störfre- max. 1,4 W quenz fl in Hz (Strommessung in allen Kanälen) Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-72 EWA 4NEB 710 6067-01 01...
Seite 195 32 mA, Gebrauchsfehlergrenze mit Stromeingang (Zerstörgrenze) Dauerstrom (alle Gleichtaktspannung (0 bis Anschlüsse) 60 C, 50 V DC bezogen auf Eingangsbereich) Spannung 0,7% Strom 0,9% Wiederholgenauigkeit (bezo- 0,025% gen auf Eingangsbereich) Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-73 EWA 4NEB 710 6067-01 01...
Seite 196: Inbetriebnehmen Der Analogeingabebaugruppe Sm 331; Ai 8 16 Bit
Kanalgruppe 0 Kanalgruppe 0 Kanal 1 Kanal 2 Kanalgruppe 1 Kanalgruppe 1 Kanal 3 Kanal 4 Kanalgruppe 2 Kanalgruppe 2 Kanal 5 Kanal 6 Kanalgruppe 3 Kanalgruppe 3 Kanal 7 Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-74 EWA 4NEB 710 6067-01 01...
Seite 197: Strommessung
16 Bit sind mit STEP 7 zu deaktivieren, um die Zykluszeit der Baugruppe zu verkürzen. Wei- tere Informationen finden Sie im Handbuch S7-300/M7-300 Baugruppendaten . Da aufgrund der Kanalgruppenbildung parametrierte Eingänge unbenutzt bleiben können, müssen Sie für diese Eingänge die folgenden Vorkehrungen treffen, um die Diagnosefunktionen für die benutzten Kanäle zu aktivieren:...
Seite 198: Meßarten Und Meßbereiche Der Analogeingabebaugruppe Sm 331; Ai 8 16 Bit
Strommessung Die Einstellung der Meßarten an der Analogeingabebaugruppe erfolgt mit dem Software-Tool STEP 7. Weitere Informationen zu diesen Einstellungen finden Sie im Handbuch S7-300/M7-300 Baugruppendaten . Meßbereiche Tabelle 4-35 nennt die Meßbereiche, die Sie mit der SM 331; AI 8 16 Bit nutzen können.
Seite 199: Meßbereiche Für Strom- Und Spannungsmessung
0 bis 20 mA Sie in Kapitel 4.1.2 in Tabelle 4-5 20 mA und Tabelle 4-6 im Strommeßbereich. 4 bis 20 mA Diese Angaben beziehen sich auf das Handbuch S7-300 Aufbauen, CPU-Daten . Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-77 EWA 4NEB 710 6067-01 01...
Seite 200: Grenzwerte Für Überlauf, Unterlauf Und Prozeßalarm
Grenzwerte für Überlauf, Unterlauf und Prozeßalarm Die Überlauf- und Unterlauf-Diagnosegrenzwerte für einige der Meßbereiche unter- scheiden sich von den Angaben im Handbuch S7-300 Aufbauen, CPU-Daten . Die in der Software der Baugruppe verwendeten Berechnungsmethoden zur Auswer- tung der Prozeßvariablen lassen in manchen Fällen nicht die Meldung von Werten bis zu 32511 zu.
Seite 201: Analogeingabebaugruppe Sm 331; Ai 2 12Bit
Sie die SM 331; AI 2 12Bit in Betrieb nehmen welche Meßbereiche die SM 331; AI 2 12Bit zur Verfügung stellt mit welchen Parametern Sie die Eigenschaften der SM 331; AI 2 12Bit beein- flussen können Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-79 EWA 4NEB 710 6067-01 01...
Seite 202: Eigenschaften Und Technische Daten Der Sm 331; Ai 2 12Bit
Die Auflösung des Meßwertes hängt direkt ab von der gewählten Integrationszeit, d. h., je länger die Integrationszeit für einen Analogeingangskanal ist, desto ge- nauer ist die Auflösung des Meßwertes (siehe Technische Daten der Analogeinga- bebaugruppe und Tabelle 4-3). Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-80 EWA 4NEB 710 6067-01 01...
Seite 203: Baugruppenansicht Und Prinzipschaltbild Der Sm 331; Ai 2 12Bit
C0 + interne Kompensation externe Kompensation Comp + keine Comp Comp – / Mana Potential- trennung Logik und Rückwandbus- Anschaltung Bild 4-24 Baugruppenansicht und Prinzipschaltbild der SM 331; AI 2 12Bit Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-81 EWA 4NEB 710 6067-01 01...
Seite 204 80 mV (ohne Last) von 250 bis 1000 mV 0,6 % Verlustleistung der Baugruppe typ. 1,3 W von 2,5 bis 10 V 0,8 % von 3,2 bis 20 mA 0,7 % Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-82 EWA 4NEB 710 6067-01 01...
Seite 205 3,2 mA externe Temperaturkom- nicht möglich /25 Ω 10 mA pensation mit Pt 100 /25 Ω 20 mA /25 Ω 0 bis 20 mA /25 Ω 4 bis 20 mA Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-83 EWA 4NEB 710 6067-01 01...
Seite 206: Inbetriebnehmen Der Sm 331; Ai 2 12Bit
Bei ”Widerstandsmessung” gibt es nur einen Kanal der Analogeingabebaugruppe. Der ”2.” Kanal wird zur Stromeinprägung (I ) genutzt. Beim Zugriff auf den ”1.” Kanal erhält man den Meßwert. Der ”2.” Kanal ist mit dem Überlaufwert ”7FFF ” vorbelegt. Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-84 EWA 4NEB 710 6067-01 01...
Seite 207: Meßbereichsmodul
Eine Zuordnung, welche Einstellung Sie zu welchem Meßverfahren und Meßbe- reich wählen müssen, finden Sie in den Tabellen 4-38 bis 4-41 im Kapitel 4.6.3. Zusätzlich sind die Einstellungen für die verschiedenen Meßbereiche auch auf der Baugruppe aufgedruckt. Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-85 EWA 4NEB 710 6067-01 01...
Seite 208: Default-Einstellungen Der Sm 331; Ai 2 12Bit Über Meßbereichsmodul
Einen Prozeßalarm können Sie in STEP 7 für die Kanalgruppe einstellen. Beach- ten Sie, daß aber nur für den 1. Kanal der Kanalgruppe ein Prozeßalarm einge- stellt wird, also für Kanal 0. Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-86 EWA 4NEB 710 6067-01 01...
Seite 209: Meßarten Und Meßbereiche Der Sm 331; Ai 2 12Bit
Wenn Diagnosealarme nicht freigegeben sind, erkennen Sie den Drahtbruch nur über das Aufleuchten der SF-Anzeige und Sie müssen die Diagnosebytes im Anwenderprogramm auswerten. nichtaktivierter Drahtbruchprüfung löst die Analogeingabebaugruppe einen Diagnosealarm bei Erreichen des Unterlaufs aus. Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-87 EWA 4NEB 710 6067-01 01...
Seite 210: Meßbereiche Für Strommessung 2-Draht- Und 4-Draht-Meßumformer
Sie in Kapitel 4.1.2 in Ta- +/– 10 mA belle 4-5 und 4-6 im Strommeßbe- von 0 bis 20 mA reich. von 4 bis 20 mA +/– 20 mA Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-88 EWA 4NEB 710 6067-01 01...
Seite 211 Die digitalisierten Analogwerte fin- Pt 100 Linearisierung 4-Lei- den Sie in Kapitel 4.1.2 in Ta- Standardbereich teranschluß belle 4-8 bzw. 4-10 im Tempera- Klimabereich (Temperatur) turmeßbereich. Ni 100 Standardbereich Klimabereich Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-89 EWA 4NEB 710 6067-01 01...
Seite 212: 12Bit
Auflösung 12 Bit parametrierbare Diagnose parametrierbarer Diagnosealarm parametrierbare Ersatzwertausgabe potentialgetrennt gegenüber CPU und Lastspannung Hinweis Beim Ein-/Ausschalten der Lastnennspannung (L+) können am Ausgang für ca. 10 ms falsche Zwischenwerte entstehen. Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-90 EWA 4NEB 710 6067-01 01...
Seite 213 12Bit finden Sie auf den folgenden Seiten. Strom- Spannungs- Fehleranzeige - rot ausgang ausgang interne Versorgung Potential- trennung Logik und Rückwandbus- Anschaltung Bild 4-25 Baugruppenansicht und Prinzipschaltbild der SM 332; AO 4 12Bit Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-91 EWA 4NEB 710 6067-01 01...
Seite 214 0 bis 10 V; 0 bis 20 mA 12 Bit Wandlungszeit (pro Kanal) 0,8 ms Einschwingzeit für ohmsche Last 0,1 ms für kapazitive Last 3,3 ms für induktive Last 0,5 ms Ersatzwerte aufschaltbar ja, parametrierbar Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-92 EWA 4NEB 710 6067-01 01...
Seite 215 M 75 V für max. 1 s (Tast- verhältnis 1:20) Strom max. DC 50 mA Anschluß der Aktoren für Spannungsausgang 2-Leiteranschluß möglich 4-Leiteranschluß möglich (Meßleitung) für Stromausgang 2-Leiteranschluß möglich Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-93 EWA 4NEB 710 6067-01 01...
Seite 216: Inbetriebnehmen Der Sm 332; Ao
Damit nichtbeschaltete Ausgabekanäle der SM 332; AO 4 12Bit spannungslos sind, müssen Sie diese deaktivieren und offen lassen. Sie deaktivieren einen Aus- gabekanal bei der Parametrierung mit STEP 7 über den Parameterblock ”Aus- gabe” (siehe Kapitel 4.3.4). Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-94 EWA 4NEB 710 6067-01 01...
Seite 217: Ausgabebereiche Der Sm 332; Ao
12Bit mit STEP 7 umzuparametrieren. Drahtbruchprüfung Eine Drahtbruchprüfung führt die SM 332; AO 4 12Bit nur für Stromausgänge durch. Kurzschlußprüfung Eine Kurzschlußprüfung führt die SM 332; AO 4 12Bit nur für Spannungsaus- gänge durch. Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-95 EWA 4NEB 710 6067-01 01...
Seite 218: Analogausgabebaugruppe Sm 332; Ao 2 12Bit
Sie die SM 332; AO 2 12Bit in Betrieb nehmen welche Ausgabebereiche die SM 332; AO 2 12Bit zur Verfügung stellt mit welchen Parametern Sie die Eigenschaften der SM 332; AO 2 12Bit be- einflussen können Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-96 EWA 4NEB 710 6067-01 01...
Seite 219: Eigenschaften Und Technische Daten Der Sm 332; Ao 2 12Bit
Auflösung 12 Bit parametrierbare Diagnose parametrierbarer Diagnosealarm parametrierbare Ersatzwertausgabe potentialgetrennt gegenüber CPU und Lastspannung Hinweis Beim Ein-/Ausschalten der Lastnennspannung (L+) können am Ausgang für ca. 10 ms falsche Zwischenwerte entstehen. Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-97 EWA 4NEB 710 6067-01 01...
Seite 220: Baugruppenansicht Und Prinzipschaltbild Der Sm 332; Ao 2 12Bit
Seiten. Strom- Spannungs- Fehleranzeige - rot ausgang ausgang interne Versorgung Potential- trennung Logik und Rückwandbus- Anschaltung Bild 4-26 Baugruppenansicht und Prinzipschaltbild der SM 332; AO 2 12Bit Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-98 EWA 4NEB 710 6067-01 01...
Seite 221 0 bis 10 V; 0 bis 20 mA 12 Bit Wandlungszeit (pro Kanal) 0,8 ms Einschwingzeit für ohmsche Last 0,1 ms für kapazitive Last 3,3 ms für induktive Last 0,5 ms Ersatzwerte aufschaltbar ja, parametrierbar Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-99 EWA 4NEB 710 6067-01 01...
Seite 222 M 75 V für max. 1 s (Tast- verhältnis 1:20) Strom max. DC 50 mA Anschluß der Aktoren für Spannungsausgang 2-Leiteranschluß möglich 4-Leiteranschluß möglich (Meßleitung) für Stromausgang 2-Leiteranschluß möglich Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-100 EWA 4NEB 710 6067-01 01...
Seite 223: Inbetriebnehmen Der Sm 332; Ao 2 12Bit
Damit nichtbeschaltete Ausgabekanäle der SM 332; AO 2 12Bit spannungslos sind, müssen Sie diese deaktivieren und offen lassen. Sie deaktivieren einen Aus- gabekanal bei der Parametrierung mit STEP 7 über den Parameterblock ”Aus- gabe” (siehe Kapitel 4.3.4). Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-101 EWA 4NEB 710 6067-01 01...
Seite 224: Ausgabebereiche Der Sm 332; Ao 2 12Bit
12Bit mit STEP 7 umzuparametrieren. Drahtbruchprüfung Eine Drahtbruchprüfung führt die SM 332; AO 2 12Bit nur für Stromausgänge durch. Kurzschlußprüfung Eine Kurzschlußprüfung führt die SM 332; AO 2 12Bit nur für Spannungsaus- gänge durch. Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-102 EWA 4NEB 710 6067-01 01...
Seite 225 Programmierbarer Diagnosealarm Programmierbare Ersatzwertausgabe Galvanische Trennung zwischen CPU und Analog-Ausgabekanal Galvanische Trennung zwischen den einzelnen Analog-Ausgabekanälen Galvanische Trennung zwischen Analogausgang und L+, M Galvanische Trennung zwischen CPU und L+, M Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-103 EWA 4NEB 710 6067-01 01...
Seite 226 ANA 1 ANA 1 2 – ANA 2 ANA 2 P–Bus Anschaltung 3 – ANA 3 ANA 3 332–7ND00–0AB0 SM 332; AO 4 x 16 Bit Bild 4-27 Prinzipschaltbild der Analog-Ausgabebaugruppe Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-104 EWA 4NEB 710 6067-01 01...
Seite 227 0,05 % von Rückwandbus max. 60 mA reich 0 bis 50 kHz (bezogen von Lastspannung L+ max. 240 mA auf Ausgabebereich) (ohne Last) Verlustleistung der Bau- typ. 3 W gruppe Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-105 EWA 4NEB 710 6067-01 01...
Seite 228 500 Ω – induktive Last max. 1 mH Spannungsausgang Kurzschlußschutz Kurzschlußstrom 40 mA, nominal Stromausgang Leerlaufspannung max. 18 V Anschluß von Aktoren Spannungsausgang Möglich 4-Draht-Anschluß (Meß- leitungen) Stromausgang Möglich 2-Draht-Anschluß Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-106 EWA 4NEB 710 6067-01 01...
Seite 229: Einschalten Der Analog-Ausgabebaugruppe Sm
SM 332; AO 4 x 16 Bit mit STEP 7 zu verändern. Unbenutzte Ausgabekanäle Unbenutzte Ausgabekanäle der Analog-Ausgabebaugruppe SM 332; AO 4 x 16 Bit sollten bei der Programmierung mit STEP 7 über den Ausgabe-Parameterblock deaktiviert werden. Prozeßanschlußklemmen sollten offen sein. Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-107 EWA 4NEB 710 6067-01 01...
Seite 230: Ausgabebereiche Der Analog-Ausgabebaugruppe Sm 332 Ao 4 16 Bit
, im Stromausgabebereich 4 bis 20 mA 20 mA des S7-300 Installations- und Hardwarehandbuches Reaktion auf CPU STOP Sie können der Analog-Ausgabebaugruppe SM 332; AO 4 x 16 Bit wie folgt für die CPU-Betriebsart STOP konfigurieren: Ausgänge spannungs– und stromlos (Out- puts Without Voltage or Current, OWVC), letzten Wert halten (Retain Last Value, RLV), oder umschalten auf Ersatzwert (Switch to Substitute Value, SSV).
Seite 231 Besonderheit Meßbereichs- und Ausgabebereichswahl Die SM 334; AI 4/AO 2 8/8Bit ist nicht parametrierbar. Die Meßart der Eingabe- kanäle und die Ausgabeart der Ausgabekanäle wählen Sie über die Verdrahtung (siehe Bild 4-28). Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-109 EWA 4NEB 710 6067-01 01...
Seite 232 Beachten Sie weiterhin, daß die V ersorgungsspannung für CPU bzw. Anschal - tungsbaugruppe IM nicht verpolt angeschlossen werden darf. Eine Verpolung führt zur Zerstörung der Baugruppe, da M über die Masseverbindung auf unzu- lässig hohes Potential (+24V) angehoben wird. Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-110 EWA 4NEB 710 6067-01 01...
Seite 233 Zustand bei 25 Diagnosefunktionen nein C, bezogen auf Eingangsbe- reich) Analogwertbildung für die Eingänge Meßprinzip Sukzessive Approxima- tion Auflösung (incl. Übersteue- 8 Bit rungsbereich) Zykluszeit (alle Kanäle) 5 ms Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-111 EWA 4NEB 710 6067-01 01...
Seite 234 25 C, bezo- Strom max. DC 50 mA gen auf Ausgangsbereich) Anschluß der Aktoren Spannungsausgang 0,5 % für Spannungsausgang Stromausgang 0,5 % 2-Leiteranschluß möglich 4-Leiteranschluß nicht möglich (Meßleitung) für Stromausgang möglich 2-Leiteranschluß Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-112 EWA 4NEB 710 6067-01 01...
Seite 235 Die Adresse eines Kanals ergibt sich aus der Baugruppenanfangsadresse und einem Adreßoffset. Eingangsadressen Für die Eingänge gelten folgende Adressen: Kanal Adresse Baugruppenanfangsadresse Baugruppenanfangsadresse + 2 Byte Adreßoffset Baugruppenanfangsadresse + 4 Byte Adreßoffset Baugruppenanfangsadresse + 6 Byte Adreßoffset Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-113 EWA 4NEB 710 6067-01 01...
Seite 236: Ausgangsadressen
Im Gegensatz zu den anderen Analogbaugruppen hat die SM 334 aber eine geringere Auflösung und die Analogausgänge haben keine Übersteuerungsberei- che. Beachten Sie dies, wenn Sie die Tabellen 4-17 und 4-18 lesen. Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-114 EWA 4NEB 710 6067-01 01...
Seite 237: 12Bit
– Spannung – Widerstand – Temperatur potentialgetrennt gegenüber der CPU potentialgetrennt gegenüber der Lastspannung Hinweis Beim Ein–/Ausschalten der Lastnennspannung entstehen unterhalb des Nennbe- reiches der Lastspannung am Ausgang falsche Zwischenwerte. Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-115 EWA 4NEB 710 6067-01 01...
Seite 238 Daten der SM 334 finden Sie auf den folgenden Seiten. Widerstands- Spannungseingang messung Strom- C01+ quelle interne Versorgung Multiplexer Logik C23+ Rück- wand- bus- schal- tung Spannungs- ausgang Bild 4-29 Baugruppenansicht und Prinzipschaltbild der SM 334 Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-116 EWA 4NEB 710 6067-01 01...
Seite 239 M DC 75 V AC 60 V intern Stromaufnahme aus Rückwandbus max. 60 mA aus Lastspannung L + max. 80 mA (ohne Last) Verlustleistung der Bau- typ. 2 W gruppe Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-117 EWA 4NEB 710 6067-01 01...
Seite 240 0 bis 10 V 2,0 % 10 k 0,01 %/K Temperaturfehler (bezogen auf Eingangsbereich) Linearitätsfehler (bezogen 0,05 % auf Eingangsbereich) Wiederholgenauigkeit (im 0,05 % eingeschwungenen Zu- stand bei 25 C, bezogen auf Eingangsbereich) Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-118 EWA 4NEB 710 6067-01 01...
Seite 241 0,01 % auf Ausgangsbereich) Wiederholgenauigkeit (im 0,01 % eingeschwungenen Zu- stand bei 25 C, bezogen auf den Ausgangsbereich) Ausgangswelligkeit; Band- 0,1 % breite 0 bis 50 kHz (bezo- gen auf Ausgangsbereich) Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-119 EWA 4NEB 710 6067-01 01...
Seite 242: Inbetriebnehmen Der Sm 334
So erreichen Sie für die Analogeingabebaugruppe eine optimale Störfestigkeit. Deaktivieren Sie auch die nichtbeschalteten Kanäle bei der Parame- trierung mit STEP 7 (siehe Kapitel 4.3.4 im Referenzhandbuch Baugruppendaten ), um die Zykluszeit der Baugruppe zu verkürzen. Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-120 EWA 4NEB 710 6067-01 01...
Seite 243: Analogwertdarstellung
Der digitalisierte Analogwert ist für Eingabe- und Ausgabewerte bei gleichem Nennbereich derselbe. Die Darstellung der Analogwerte erfolgt als Zweierkomplement. Die Tabelle 4-1 zeigt die Analogwertdarstellung der Analogbaugruppen: Tabelle 4-45 Analogwertdarstellung Auflösung Analogwert Bitnummer Wertigkeit der Bits VZ 2 Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-121 EWA 4NEB 710 6067-01 01...
Seite 244 > 155,00 32767 7FFF Überlauf 155,00 15500 3C8C Übersteuerungsbereich 130,01 13001 32C9 130,00 13000 32C8 Nennbereich –120,00 –12000 D120 –120,01 –12001 D11F Untersteuerungsbereich –145,00 –14500 C75C <– 145,00 –32768 8000 Unterlauf Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-122 EWA 4NEB 710 6067-01 01...
Seite 245: Darstellung Des Analogen Ausgabebereichs Von 0 Bis 10 V
Tabelle 4-48 Darstellung des analogen Ausgabebereichs von 0 bis 10 V Einheiten Ausgabebe- Ausgabebe- Bereich dezimal hexadezi- reich 0 bis 10 V >32511 >7EFF Überlauf 11,7589 32511 7EFF Übersteuerungsbereich 10,0004 27649 6C01 10,0000 27648 6C00 Nennbereich – – Untersteuerungsbereich Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-123 EWA 4NEB 710 6067-01 01...
Seite 246: Parameter
Byte 6 Ausgabe Kanal 0 Byte 7 Ausgabe Kanal 1 Ausgabeart Ausgabebereich siehe Tabelle 4-51 Byte 8 nicht relevant Byte 13 Bild 4-30 Datensatz 1 der Parameter der SM 334 Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-124 EWA 4NEB 710 6067-01 01...
Seite 247: Kodierungen Für Die Störfrequenzunterdrückungen
Hinweis Ein gleichzeitiger Anschluß eines PT 100 und eines Widerstandes an die Kanäle 0 und 1 bzw. 2 und 3 ist nicht erlaubt. Begründung: Gemeinsame Stromquelle für beide Kanäle. Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-125 EWA 4NEB 710 6067-01 01...
Seite 248: Kodierungen Für Die Ausgabebereiche
(siehe Bild 4-30). Tabelle 4-51 Kodierungen für die Ausgabebereiche Ausgabeart Kodierung Ausgabebereich Kodierung (Bit 4 bis (Bit 0 bis deaktiviert 2#0000 deaktiviert 2#0000 Spannung 2#0001 0 bis 10 V 2#1000 Automatisierungssysteme S7-300, M7-300 Baugruppendaten 4-126 EWA 4NEB 710 6067-01 01...
Seite 249 In diesem Kapitel finden Sie die technischen Daten dieser Signalbaugruppen sowie eine Beschreibung ihrer Funktion. Inhalt In diesem Kapitel beschreiben wir die folgenden Signalbaugruppen: Im Kapitel finden Sie auf Seite Simulatorbaugruppe SM 374; IN/OUT 16 Platzhalterbaugruppe DM 370 POS-Eingabebaugruppe SM 338 Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 250: Simulatorbaugruppe Sm 374; In/Out 16
Digitalausgabebaugruppe mit 16 Ausgängen ein. Z.B.: 6ES7 322-1BH01-0AA0 Wollen Sie die SM 374 mit 8 Eingängen und 8 Ausgängen nutzen, dann geben Sie die Bestellnummer einer Digitaleingabebaugruppe mit 8 Eingängen ein. Z.B.: 6ES7 323-1BH00-0AA0 Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 251: Technische Daten
Verlustleistung der Baugruppe typ. 0,35 W Baugruppenspezifische Daten Status, Alarme, Diagnose Simulation wahlweise von 16 Eingängen Statusanzeige ja, grüne LED pro Ka- 16 Ausgängen 8 Ein- und Ausgängen Alarme nein Diagnosefunktionen nein Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 252: Platzhalterbaugruppe Dm 370
6ES7 370-0AA01-0AA0 Eigenschaften Die Platzhalterbaugruppe DM 370 reserviert einen Einbauplatz für nicht parame- trierte Signalbaugruppen und Anschaltungsbaugruppen. Bei Austausch der Platz- halterbaugruppe gegen eine andere Baugruppe aus S7-300 bleibt der mechani- sche Aufbau und die Adreßbelegung/Adreßvergabe des Gesamtaufbaus unverändert. Besonderheiten Die Platzhalterbaugruppe DM 370 kann Platzhalter sein für...
Seite 253: Ansicht Der Platzhalterbaugruppe Dm 370 Mit Lage Des Schalters Zur Adreßbelegung
Bild 5-2 zeigt die Front- und Rückansicht der Platzhalterbaugruppe DM 370 und die Lage des Schalters zur Adreßbelegung. Schalter zur Adreß- belegung Rückansicht Frontansicht Bild 5-2 Ansicht der Platzhalterbaugruppe DM 370 mit Lage des Schalters zur Adreßbe- legung Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 254: Bedeutung Der Schalterstellungen Der Platzhalterbaugruppe Dm 370
Die folgende Tabelle enthält die technischen Daten der Platzhalterbaugruppe DM 370. Maße und Gewicht Abmessungen T (mm) Gewicht ca. 180 g Spannungen, Ströme, Potentiale Stromaufnahme aus Rück- ca. 5 mA wandbus Verlustleistung typ. 0,03 W Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 255: Pos-Eingabebaugruppe Sm 338
Absolutgeber (SSI) mit 21 Bit Absolutgeber (SSI) mit 25 Bit Datenformate Die unterstützten Datenformate sind Graycode und Binärcode. Parametrierung Sie parametrieren die SM 338 mit HWKonfig von STEP 7 (ab Version 4.1). Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 256: Anschlußbild
1D (Daten) 1D (Daten) 1C (Clock) Logik 1C (Clock) 2D (Daten) 2D (Daten) 2C (Clock) 2C (Clock) I0 (Digital– I1 eingänge) DC24V (Geber) DC24V (Geber) M (Geber M (Geber) Leitungen paarweise verdrillt Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 257: Arbeitsweise Der Sm 338
Freigeben der Register im Ausgangsbereich der SM 338 (Siehe Kapitel 5.3.5) Ablegen des Geberwertes an der Ein- gangsadresse + Adreßoffset auf der SM 338 Einfrieren der Werte (asynchron zum Prozeß über I0/I1) Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 258: Normierung
0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 Relevante Bits Ergebnis:B it 0 bis 3 (4 Stellen mit “x” gekennzeichnet) sind weggeschoben Automatisierungssysteme S7-300, M7-300 Baugruppendaten 5-10 EWA 4NEB 710 6067-01 01...
Seite 259: Freeze–Funktion
Die Quittierung schreiben Sie per Direktzugriff zur SM 338 (T PAB “xyz”) in der Ausgangsadresse der Baugruppe mit gesetzten Quittungsbit. Ein erneutes Einfrieren ist wieder möglich, sobald Sie das Quittungsbit in der Aus- gangsadresse der Baugruppe gelöscht haben. Automatisierungssysteme S7-300, M7-300 Baugruppendaten 5-11 EWA 4NEB 710 6067-01 01...
Seite 260: Beispiel: Zugriff Auf Geberwerte
(SM 338:Ausgangsadresse 256) Danach können Sie die Geberwerte aus dem Merkerbereich MD 100, MD 104 und MD 108 weiterverarbeiten. Der Geberwert steht in den Bits 0 bis 30 des Merkerdoppelwortes. Automatisierungssysteme S7-300, M7-300 Baugruppendaten 5-12 EWA 4NEB 710 6067-01 01...
Seite 261: Parametrierung
Monoflopzeit des Absolutgebers (Siehe technische Daten des Herstellers). Zu den angegebenen Werten müssen Sie die Zeit 2 (1 / Baudrate) addieren. Defaulteinstellung für alle 3 Gebereingänge. Automatisierungssysteme S7-300, M7-300 Baugruppendaten 5-13 EWA 4NEB 710 6067-01 01...
Seite 262: Datenhandling
1 = Geberwert ist eingefroren. Der Wert bleibt konstant bis zur Quittierung. Ausgangsadresse Baugruppenanfangsadresse Quittierung der Freeze–Funktion Bit 0 = Gebereingang 0 Bit 1 = Gebereingang 1 Bit 2 = Gebereingang 2 Automatisierungssysteme S7-300, M7-300 Baugruppendaten 5-14 EWA 4NEB 710 6067-01 01...
Seite 263: Diagnosemeldungen Der Sm 338
Baugruppe nicht Parametrieren Sie die Baugruppe parametriert Parametrierfehler Überprüfen Sie die Parametrierung 0 bis 3 Baugruppen- klasse: 5 Kanalinformation Dieses Bit ist immer gesetzt Watch–Dog Die interne Zeitüberwachung hat angesprochen Automatisierungssysteme S7-300, M7-300 Baugruppendaten 5-15 EWA 4NEB 710 6067-01 01...
Seite 264: Kanaldiagnose (Diagnose Der Gebereingänge)
Geber defekt, Störungen Wirkung: Diagnosemeldung Behebung: Überprüfen Sie den angeschlossenen Geber Einzelfehler POS– Siehe Byte 8 INPUT 1 INPUT 1 Einzelfehler POS– Siehe Byte 8 INPUT 2 INPUT 2 Automatisierungssysteme S7-300, M7-300 Baugruppendaten 5-16 EWA 4NEB 710 6067-01 01...
Seite 265: Technische Daten
0–Signal: –3V ... 5V Zu den angegebenen Werten müssen Sie die Zeit 1–Signal: 11V ... 30,2V 2 (1 / Baudrate) addieren. Eingangsstrom 0–Signal: 2 mA (Ru- hestrom) 1–Signal: 9 mA (typ.) Automatisierungssysteme S7-300, M7-300 Baugruppendaten 5-17 EWA 4NEB 710 6067-01 01...
Seite 266: Konfigurier– Und Parametriertelegramm
Gebereingang 1: Byte 19 siehe Byte 17 Byte 20 siehe Byte 18 Gebereingang 2: Byte 21 siehe Byte 17 Byte 22 siehe Byte 18 nicht relevant Byte 23 bis Byte 30 Automatisierungssysteme S7-300, M7-300 Baugruppendaten 5-18 EWA 4NEB 710 6067-01 01...
Seite 267 Anschaltungsbaugruppen Anschaltungsbaugruppen In diesem Kapitel sind die technischen Daten und Eigenschaften der Anschal- tungsbaugruppen für S7-300 beschrieben. Inhalt In diesem Kapitel werden folgende Anschaltungsbaugruppen beschrieben: Im Kapitel finden Sie auf Seite Anschaltungsbaugruppe IM 360 Anschaltungsbaugruppe IM 361 Anschaltungsbaugruppe IM 365...
Seite 268: Eigenschaften
Eigenschaften Die Anschaltungsbaugruppe IM 360 zeichnet sich durch folgende Eigenschaften aus: Anschaltung für Baugruppenträger 0 der S7-300 Datenübertragung von der IM 360 zur IM 361 über Verbindungsleitung 368 Entfernung zwischen IM 360 und IM 361 max. 10 m Status- und Fehleranzeigen Die Anschaltungsbaugruppe IM 360 hat folgende Status- und Fehleranzeigen.
Seite 269: Frontansicht
Maße und Gewicht Abmessungen B (mm) Gewicht ca. 250 g Baugruppenspezifische Daten Leitungslänge maximale Länge zur 10 m nächsten IM Stromaufnahme aus Rückwandbus 350 mA Verlustleistung typ. 2 W Status- und Fehleranzeigen ja Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 270 Die Anschaltungsbaugruppe IM 361 zeichnet sich durch folgende Eigenschaften aus: Versorgungsspannung DC 24 V Anschaltung für Baugruppenträger 1 bis 3 der S7-300 Stromabgabe über den S7-300-Rückwandbus max. 0,8 A Datenübertragung von der IM 360 zur IM 361 oder IM 361 zur IM 361 über Ver- bindungsleitung 368 Entfernung zwischen IM 360 und IM 361 max.
Seite 271 Anschaltungsbaugruppen Frontansicht Bild 6-2 zeigt die Frontansicht der Anschaltungsbaugruppe IM 361. DC5V Bild 6-2 Frontansicht der Anschaltungsbaugruppe IM 361 Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 272 Stromversorgung von insgesamt 1,2 A, davon dürfen je Baugruppenträger ma- ximal 0,8 A genutzt werden. Verbindungsleitung mit 1 m Länge bereits fest angeschlossen in Baugruppenträger 1 nur Signalbaugruppen einsetzen IM 365 leitet den K-Bus nicht zum Baugruppenträger 1 weiter Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 273 Frontansicht Bild 6-3 zeigt die Frontansicht der Anschaltungsbaugruppe IM 365. IM 365 IM 365 RECEIVE SEND in Bau- in Bau- gruppenträger 1 gruppenträger 0 Bild 6-3 Frontansicht der Anschaltungsbaugruppe IM 365 Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 274 580 g Baugruppenspezifische Daten Leitungslänge maximale Länge zur näch- sten IM Stromaufnahme aus Rückwandbus 100 mA Verlustleistung typ. 0,5 W Stromabgabe max. 1,2 A je Baugruppenträger 0,8 A Status- und Fehleranzeige nein Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 275: Weitere Informationen
CPU-Daten im Kapitel ”Aufbauen eines MPI-Netzes bzw. PROFIBUS-DP- Netzes”. Inhalt In diesem Kapitel finden Sie zum RS 485-Repeater die folgenden Inhalte: Im Kapitel finden Sie auf Seite Anwendungsbereich und Eigenschaften Technische Daten Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 276: Anwendungsbereich Und Eigenschaften
Maximale Leitungslänge zwischen zwei Teilnehmern Baudrate Max. Leitungslänge zwischen 2 Teilnehmern (in m) mit RS 485-Repeater (6ES7 972-0AA00-0XA0) 9,6 bis187,5 kBaud 10000 500 kBaud 4000 1,5 MBaud 2000 3 bis 12 MBaud 1000 Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 277: Aussehen Des Rs 485-Repeaters
Das Bussegment 1 ist erdgebunden, wenn Sie ein PG an die PG/OP-Buchse des RS 485-Repeaters anschließen. Die Erdbindung erfolgt, weil die MPI im PG erd- gebunden ist und im RS 485-Repeater die PG/OP-Buchse intern mit Bus- segment 1 verbunden ist. Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 278: Potentialtrennung Zwischen Bussegmenten
A2 B2A2 B2 Bild 7-1 RS 485-Repeater Verstärkung der Bussignale Eine Verstärkung der Bussignale erfolgt zwischen dem Anschluß für Bussegment 1 bzw. der PG/OP-Schnittstelle und dem Anschluß für Bussegment 2. Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 279: Technische Daten Des Rs 485-Repeaters
Für den Einsatz in rauher Industrieumgebung gibt es einen speziellen RS 485-Re- peater in der Schutzart IP 65; ebenso einen RS 485-Repeater für Redundanzbe- trieb. Eine ausführliche Beschreibung dieser RS 485-Repeater finden Sie im SINEC L2/L2FO-Netzhandbuch. Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 280: Pin-Belegung Des 9Poligen D-Sub-Steckers (Pg/Op-Buchse)
Pin-Belegung des 9poligen D-Sub-Steckers (PG/OP-Buchse) Ansicht Pin-Nr. Signalname Bezeichnung – – M24V Masse 24 V RxD/TxD-P Datenleitung-B Request To Send M5V2 Datenbezugspotential (von Station) P5V2 Versorgungs-Plus (von Station) P24V 24 V RxD/TxD-N Datenleitung-A – – Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 281 – zwischen Bussegment 1 und Bussegment 2 – zwischen PG/OP-Buchse und Bussegment 2 Segment 1 Segment 2 Logik PG/OP- Buchse L+ (24 V) L+ (24 V) M 5.2 M5 V Bild 7-2 Prinzipschaltbild des RS 485-Repeaters Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 282 RS 485-Repeater Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 283: Anwendung
8-15 Anwendung Bei Anwendung der SIMATIC TOP connect verdrahten Sie Aktoren und Sensoren ”vor Ort” an einem oder mehreren Klemmenblöcken. Über eine Verbindungsleitung (Flachrundkabel) stellen Sie die Verbindung zur Digitalbaugruppe her. Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 284: Simatic Top Connect
SM 322; DO 8 DC 24 V/0,5 A; mit Diagnosealarm SM 322; DO 8 DC 24 V/2 A SM 323; DI 16/DO 16 DC 24 V/0,5 A SM 323; DI 8/DO 8 DC 24 V/0,5 A Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 285: Simatc Top Connect Und Ihre Komponenten
Klemmenblöcken . Frontsteck- modul und Klemmenblock werden über eine Verbindungsleitung miteinander ver- bunden. Verbindungsleitungen bis zu einer Länge von 30 m sind erlaubt. Bild 8-1 SIMATIC TOP connect Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 286: Komponenten Der Simatic Top Connect
Stecker, 8 Stück (Schneidklemmtechnik) 6ES7 921-3BE10-0AA0 Flachrundka- ungeschirmt 30 m 6ES7 923-0CD00-0AA0 60 m 6ES7 923-0CG00-0AA0 geschirmt 30 m 6ES7 923-0CD00-0BA0 60 m 6ES7 923-0CG00-0BA0 Handzange für Steckverbinder 16polig 6ES7 928-0AA00-0AA0 Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 287: Frontsteckmodul Für 32Kanalige Baugruppen
(Zuordnung baugruppe baugruppe baugruppe siehe Bild 8-2) EB x AB x EB x EB (x+1) AB (x+1) EB (x+1) EB (x+2) AB (x+2) AB x EB (x+3) AB (x+3) AB (x+1) Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 288: Auswahltabelle Der Komponenten Simatic Top Connect
SM 322; DO 8 DC 24 V/2 A – – – SM 323; DI 16/DO 16 DC 24 V/ – – 0,5A SM 323; DI 8/DO 8 DC 24 V/0,5 – – Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 289: Klemmenbelegung Für Die Verdrahtung Des Klemmenblocks
Klemme 0 bis 3: Poten- tial M1 für x.0 bis x.3 tial M2 für x.4 bis x.7 untere Reihe: untere Reihe: 2 Klemmen Anschluß 2 Klemmen Anschluß für M1 für M2 Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 290: Klemmenbelegung Des Klemmenblocks Für 1-Leiter-Anschluß
Die Tabelle 8-6 zeigt die Klemmenbelegung des Klemmenblocks für 1-Leiter-An- schluß. Tabelle 8-6 Klemmenbelegung des Klemmenblocks für 1-Leiter-Anschluß Vorderansicht des Klemmenblocks Belegung der Klemmen obere Reihe: Klemme 0 bis 7: Ein-/Ausgänge x.0 bis x.7 Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 291: Verdrahtungsregeln Für Den Klemmenblock Und Das Frontsteckmodul
Form E; 12 mm lang Form E; 18 mm lang Klingenbreite des 3,5 mm (zylindrische Bauform) Schraubendrehers Anzugsdrehmoment – 0,4 bis 0,7 Nm zum Anschließen der Leitungen (nicht bei Fe- derklemmtechnik) Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 292: Schraubtechnik Oder Federklemmtechnik
Drücken Sie den Schraubendreher nur in die rechteckigen Öffnungen des Klem- menblocks. Öffnung für die anzuschließende Leitung Öffnung für Schrauben- dreher zur Betätigung der Federklemme Bild 8-3 Klemmenblock mit Federklemmtechnik Automatisierungssysteme S7-300, M7-300 Baugruppendaten 8-10 EWA 4NEB 710 6067-01 01...
Seite 293: Prinzip Der Federklemmtechnik
Die maximale Distanz zwischen der SIMATIC S7 und den Klemmen- blöcken kann bis zu 30 m betragen. Benötigte Werkzeuge Um Steckverbinder mit dem Flachrundkabel zu verbinden, benötigen Sie die Hand- zange. Automatisierungssysteme S7-300, M7-300 Baugruppendaten 8-11 EWA 4NEB 710 6067-01 01...
Seite 294: Flachrundkabel In Steckverbinder Einfädeln
Gehen Sie dazu wie folgt vor: Legen Sie nach dem Anpressen das Flachrundkabel über den Stecker zurück. Da- nach können Sie die beiliegende Zugentlastung über das Flachrundkabel schieben und am Steckverbinder einrasten. Automatisierungssysteme S7-300, M7-300 Baugruppendaten 8-12 EWA 4NEB 710 6067-01 01...
Seite 295: Frontsteckmodul Und Klemmenblock Verdrahten
Fädeln Sie in der Mitte des Frontsteckmoduls eine Zugentlastung ein. Diese Zugentlastung dient zur Fixierung der Flachrundkabel im en- gen Leitungsstauraum der Baugruppe. Fädeln Sie die Zugentlastung in das Frontsteckmodul ein. Automatisierungssysteme S7-300, M7-300 Baugruppendaten 8-13 EWA 4NEB 710 6067-01 01...
Seite 296: Verbindungsleitung An Klemmenblock Anschließen
1. Befestigen Sie den Klemmenblock auf einer 35 mm-Normprofilschiene, nach EN 50 022. 2. Stecken Sie die Verbindungsleitung in den Klemmenblock (siehe Bild 8-6). Bild 8-6 Verbindungsleitung in Klemmenblock einsetzen Automatisierungssysteme S7-300, M7-300 Baugruppendaten 8-14 EWA 4NEB 710 6067-01 01...
Seite 297: Verdrahten Von Digitalbaugruppen Mit Simatic Top Connect
– – mit Diagnosealarm SM 323; – – – – DI 16/DO 16 DC 24 V/0,5 A SM 323; – – – – DI 8/DO 8 DC 24 V/0,5 A Automatisierungssysteme S7-300, M7-300 Baugruppendaten 8-15 EWA 4NEB 710 6067-01 01...
Seite 298: Anschluß An Klemmenblock Für 1-Leiter-Initiatoren
Bezeichnung am Klemmenblock nicht der Bezeichnung auf der Digitalausgabebaugruppe. Bild 8-7 zeigt das Prinzip der Verdrahtung sowie den Anschluß der Versorgungs- spannung: – – Frontstecker Klemmenblock Klemmenblock Bild 8-7 Verdrahtung einer Digitalbaugruppe mit Klemmenblock für 1-Leiter-Initiatoren Automatisierungssysteme S7-300, M7-300 Baugruppendaten 8-16 EWA 4NEB 710 6067-01 01...
Seite 299: Anschlußhinweise Für Simatic Top Connect Für 3-Leiter-Initiatoren
– – mit Diagnosealarm SM 323; – – – – DI 16/DO 16 DC 24 V/0,5 A SM 323; – – – – DI 8/DO 8 DC 24 V/0,5 A Automatisierungssysteme S7-300, M7-300 Baugruppendaten 8-17 EWA 4NEB 710 6067-01 01...
Seite 300: Verdrahtung Einer Digitalbaugruppe Mit Klemmenblock Für 3-Leiter-Initiatoren
Bild 8-8 zeigt das Prinzip der Verdrahtung sowie den Anschluß der Versorgungs- spannung. – – Frontstecker Brücke (1) Klemmenblock Klemmenblock Brücke (2) Brücke (1) oder Brücke (2) erforderlich Bild 8-8 Verdrahtung einer Digitalbaugruppe mit Klemmenblock für 3-Leiter-Initiatoren Automatisierungssysteme S7-300, M7-300 Baugruppendaten 8-18 EWA 4NEB 710 6067-01 01...
Seite 301: Anschlußhinweise Für Simatic Top Connect Für 2-A-Baugruppen
Klemmen- Klemmen- Bezeich- block block nung an der SM SM 322; DO 16 DC 24 V/2 A – – – Automatisierungssysteme S7-300, M7-300 Baugruppendaten 8-19 EWA 4NEB 710 6067-01 01...
Seite 302: Verdrahtung Mit Klemmenblock Für Die 2A-Baugruppe
Bild 8-9 zeigt das Prinzip der Verdrahtung sowie den Anschluß der Versorgungs- spannung: – 1 L+ 2 L+ – Frontstecker Klemmen- block Bild 8-9 Verdrahtung mit Klemmenblock für die 2A-Baugruppe Automatisierungssysteme S7-300, M7-300 Baugruppendaten 8-20 EWA 4NEB 710 6067-01 01...
Seite 303: Simatic Top Connect Tpa
Aktoren und Sensoren direkt am Frontstecker. Inhalt In diesem Kapitel finden Sie alle notwendigen Informationen, um Analogbaugrup- pen der S7-300 mit SIMATIC TOP connect TPA zu verdrahten. Weiterführende Informationen zum Aufbau einer S7–300 mit SIMATIC TOP connect, zu Verdrahtungsregeln und zum Prinzip der Verdrahtung in Federklemmtechnik finden Sie im Kapitel 8.
Seite 304: Komponenten Für Simatic Top Connect Tpa
1 Leitung mit 3 bis 8 mm Schirmdurchmesser 6ES7 390-5BA00-0AA0 1 Leitung mit 4 bis 13 mm Schirmdurchmesser 6ES7 390-5CA00-0AA0 Flachrundkabel, geschirmt 8 mm 30 m 6ES7 923-0CD00-0BA0 60 m 6ES7 923-0CG00-0BA0 Handzange für Steckverbinder 16polig 6ES7 928-0AA00-0AA0 Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 305: Klemmenzuordnung Analogbaugruppe Zu Tpa
Im Bild 9-1 sehen Sie die Zuordnung zwischen den Klemmen auf der Analogbau- gruppe und auf dem Klemmenblock Klemmen- Anschlußbelegung für nummer auf Klemmenblock TPA Baugruppe Klemmenblock Klemmenblock Bild 9-1 Klemmenzuordnung Analogbaugruppe zu TPA Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 306: Vervielfachungsklemmen Der Tpa
Am Frontsteckmodul befinden sich separate Anschlüsse für die Lastspannung L+ und M. Dadurch können Sie die Lastspannungsversorgung der Analogbaugruppe am Frontsteckmodul anschließen. Die Entfernung zwischen Frontsteckmodul und Klemmenblock darf bis zu 30 m betragen. Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 307: Anschlußbeispiel
Bild 9-2 Anschlußbeispiel Zuordnung Frontsteckmodul zu Klemmenblock Obere Buchse des Frontsteckmoduls ist der Anschluß für den Klemmenblock 1 und die untere Buchse der Frontsteckmoduls ist der Anschluß für den Klemmen- block 2. Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 308: Klemmenblock Tpa Mit Schirmblech
Sie mit den Schirmanschlußklemmen auf dem Schirmblech auf. Das Prinzip dieser Schirmanbindung ist beschrieben im Handbuch Aufbauen, CPU-Daten der S7-300 im Kapitel 6 bzw. im Handbuch Dezentrales Peripheriege - rät ET 200M im Kapitel 5. Im Bild 9-3 sehen Sie eine Prinzipdarstellung zum Klemmenblock mit Schirmblech.
Seite 309: A Parametersätze Der Signalbaugruppen
In diesem Anhang finden Sie die Parametersätze für folgende Klassen von Signal- baugruppen der S7-300: Im Kapitel finden Sie auf Seite Prinzip der Parametrierung der Signalbaugruppen im Anwender- programm Parameter der Digitaleingabebaugruppen Parameter der Digitalausgabebaugruppen Parameter der Analogeingabebaugruppen Parameter der Analogausgabebaugruppen A-11 Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 310: Prinzip Der Parametrierung Der Signalbaugruppen Im Anwenderprogramm
Prinzip der Parametrierung der Signalbaugruppen im Anwen- derprogramm Parametrierung im Anwenderprogramm Sie haben die Baugruppen der S7-300 mit STEP 7 bereits parametriert. Im An- wenderprogramm können Sie mit einem SFC die Baugruppe umparametrieren. Außerdem können Sie im Anwenderprogramm mit einem SFC auch die Parameter aus der CPU zur adressierten Signalbaugruppe übertragen.
Seite 311: Beschreibung Der Parameter
Prozeßalarm bei positiver Flanke Prozeßalarm bei negativer Flanke Hinweis Wenn Sie im Datensatz 1 die Diagnosealarmfreigabe im Anwenderprogramm frei- geben wollen, dann müssen Sie im Datensatz 0 die Diagnose vorher mit STEP 7 freigeben! Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 312: Aufbau Datensatz
Flanke an Kanalgruppe 6 bei fallender Flanke an Kanalgruppe 6 bei steigender Flanke an Kanalgruppe 7 bei fallender Flanke an Kanalgruppe 7 Byte 3 nicht relevant Bild A-1 Datensatz 1 der Parameter der Digitaleingabebaugruppen Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 313: Parameter Der Digitalausgabebaugruppen A
Wenn Sie im Datensatz 1 die Diagnosealarmfreigabe im Anwenderprogramm frei- geben wollen, dann müssen Sie im Datensatz 0 die Diagnose vorher mit STEP 7 freigeben! Die Parameter ”Ersatzwertausgabe” bzw. ”letzten Wert halten” sollten Sie nur alter- nativ freigeben. Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 314 5 4 3 2 1 Byte 1 Ersatzwert (Low-Byte) 15 14 13 12 11 10 9 Kanalnummer Byte 2 Ersatzwert (High-Byte) Byte 3 nicht relevant Bild A-2 Datensatz 1 der Parameter der Digitalausgabebaugruppen Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 315: Parameter Der Analogeingabebaugruppen A
Meßbereich oberer Grenzwert unterer Grenzwert Hinweis Wenn Sie im Datensatz 1 die Diagnosealarmfreigabe im Anwenderprogramm frei- geben wollen, dann müssen Sie im Datensatz 0 die Diagnose vorher mit STEP 7 freigeben! Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 316 Bild A-3 Datensatz 1 der Parameter der Analogeingabebaugruppen Hinweis Die Darstellung der Grenzwerte entspricht der Analogwertdarstellung (siehe Kapi- tel 4). Beachten Sie bei der Einstellung der Grenzwerte die jeweiligen Bereichs- grenzen. Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 317 2#0000 Spannung 2#0001 80 mV 2#0001 250 mV 2#0010 500 mV 2#0011 2#0100 2,5 V 2#0101 2#0110 1 bis 5 V 2#0111 10 V 2#1001 25 mV 2#1010 50 mV 2#1011 Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 318 Typ T [Cu – CuNi] 2#0111 Typ K [NiCr Typ K [NiCr – Ni] 2#1000 2#1000 Thermoele- 2#1110 Typ U [Cu –Cu Ni] 2#1001 mente + Linearisie- rung externer Ver- gleich Automatisierungssysteme S7-300, M7-300 Baugruppendaten A-10 EWA 4NEB 710 6067-01 01...
Seite 319: Parameter Der Analogausgabebaugruppen A
Verhalten bei CPU-STOP Ausgabeart Ausgabebereich Ersatzwert Hinweis Wenn Sie im Datensatz 1 die Diagnosealarmfreigabe im Anwenderprogramm frei- geben wollen, dann müssen Sie im Datensatz 0 die Diagnose vorher mit STEP 7 freigeben! Automatisierungssysteme S7-300, M7-300 Baugruppendaten A-11 EWA 4NEB 710 6067-01 01...
Seite 320 Ersatzwert Kanalgruppe 1 Byte 9 Low-Byte Byte 10 High-Byte Ersatzwert Kanalgruppe 2 Byte 11 Low-Byte Byte 12 High-Byte Ersatzwert Kanalgruppe 3 Byte 13 Low-Byte Bild A-4 Datensatz 1 der Parameter der Analogausgabebaugruppe Automatisierungssysteme S7-300, M7-300 Baugruppendaten A-12 EWA 4NEB 710 6067-01 01...
Seite 321 Spannung 2#0001 1 bis 5 V 2#0111 0 bis 10 V 2#1000 10 V 2#1001 Strom 2#0010 0 bis 20 mA 2#0010 4 bis 20 mA 2#0011 20 mA 2#0100 Automatisierungssysteme S7-300, M7-300 Baugruppendaten A-13 EWA 4NEB 710 6067-01 01...
Seite 322 Parametersätze der Signalbaugruppen Automatisierungssysteme S7-300, M7-300 Baugruppendaten A-14 EWA 4NEB 710 6067-01 01...
Seite 323: Diagnosedaten Der Signalbaugruppen
Der Datensatz 0 enthält 4 Byte Diagnosedaten, die den aktuellen Zustand einer S7-300 beschreiben. Der Datensatz 1 enthält – die 4 Byte Diagnosedaten einer S7-300, die auch im Datensatz 0 stehen – bis zu 12 Byte baugruppenspezifischer Diagnosedaten. Aufbau und Inhalt der Diagnosedaten Im folgenden ist der Aufbau und der Inhalt der einzelnen Bytes der Diagnosedaten beschrieben.
Seite 324 Byte 0 und 1 der Diagnosedaten Baugruppenklassen Tabelle B-1 enthält die Kennung der Baugruppenklassen (Bits 0 bis 3 in Byte 1). Tabelle B-1 Kennungen der Baugruppenklassen Kennung Baugruppenklasse 0101 Analogbaugruppe 0110 1000 Funktionsbaugruppe 1100 1111 Digitalbaugruppe Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 325 Baugruppeninterne Versorgungsspannung ausgefallen Batterie leer Gesamte Pufferung ausgefallen 5 4 3 2 1 Byte 3 Baugruppenträger ausgefallen Prozessorausfall EPROM-Fehler RAM-Fehler ADU/DAU-Fehler Sicherungsfall Prozeßalarm verloren Bild B-2 Byte 2 und 3 der Diagnosedaten Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 326 Bild B-3 Bytes 4 bis 7 der Diagnosedaten Ab Byte 7: kanalspezifische Fehler Ab Byte 7 bis Byte 15 enthält der Datensatz 1 die kanalspezifischen Fehler (siehe Bilder B-4 bis B-7). Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 327: Analogeingabekanal
Fehlerursachen und entsprechender Abhilfemaßnahmen finden Sie im Kapitel 4.3.5. 5 4 3 2 1 Projektierungs-/Parametrierungsfehler Gleichtaktfehler (Common-Mode-Fehler) P-Kurzschluß M-Kurzschluß Drahtbruch externe Lastspannung fehlt Bild B-5 Diagnosebyte für einen Analogausgabekanal einer SM 332 Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 328: Digitaleingabekanal
Abhilfemaßnahmen finden Sie ebenfalls in diesem Kapitel. 5 4 3 2 1 Projektierungs-/Parametrierungsfehler Massefehler Kurzschluß nach P Kurzschluß nach M Drahtbruch externe Lastspannung fehlt Übertemperatur Bild B-7 Diagnosebyte für einen Analogausgabekanal Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 329: Maßbilder
S7-300. Die Angaben in diesen Maßbildern benötigen Sie für die Dimensionierung des S7-300-Aufbaus. Die Maße eines S7-300-Aufbaus müssen Sie berücksichti- gen bei der Montage einer S7-300 in Schränke, in Schalträumen usw. Sie finden in diesem Anhang keine Maßbilder der CPUs von S7-300 bzw. M7-300 und der IM 153-1.
Seite 330: C.1 Maßbilder Der Profilschienen
Maßbilder Maßbilder der Profilschienen Normprofilschiene 483 mm Das Bild C-1 zeigt das Maßbild der Normprofilschiene 483 mm. 465,2 163,9 482,6 Bild C-1 Maßbild der Normprofilschiene 483 mm Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 331: C-2 Maßbild Der Normprofilschiene 530 Mm
25 = 500 Bild C-2 Maßbild der Normprofilschiene 530 mm Normprofilschiene 830 mm Das Bild C-3 zeigt das Maßbild der Normprofilschiene 830 mm. 25 = 800 Bild C-3 Maßbild der Normprofilschiene 830 mm Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 332: C-4 Maßbild Der Normprofilschiene 2000 Mm
Das Bild C-4 zeigt das Maßbild der Normprofilschiene 2000 mm. 2000 Bild C-4 Maßbild der Normprofilschiene 2000 mm Profilschiene 160 mm Das Bild C-5 zeigt das Maßbild der Profilschiene 160 mm. Bild C-5 Maßbild der Profilschiene in Standardbreite 160 mm Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 333: C-6 Maßbild Der Profilschiene In Standardbreite 482,6 Mm
Bild C-6 Maßbild der Profilschiene in Standardbreite 482,6 mm Profilschiene 530 mm Das Bild C-7 zeigt das Maßbild der Profilschiene 530 mm. Bild C-7 Maßbild der Profilschiene in Standardbreite 530 mm Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 334: C-8 Maßbild Der Profilschiene In Standardbreite 830 Mm
Das Bild C-8 zeigt das Maßbild der Profilschiene 830 mm. Bild C-8 Maßbild der Profilschiene in Standardbreite 830 mm Profilschiene 2000 mm Das Bild C-9 zeigt das Maßbild der Profilschiene 2000 mm. 2000 Bild C-9 Maßbild der 2000 mm Profilschiene Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 335: C-10 Gesamtmaßbild Einer Profilschiene Für "Ziehen Und Stecken" Mit Aktivem Busmodul, S7-300-Baugruppe Und Ex-Trennwand
Maßbilder Profilschiene für ”Ziehen und Stecken” Das Bild C-10 zeigt das Maßbild der Profilschiene für die Funktion ”Ziehen und Stecken” mit aktivem Busmodul, S7-300-Baugruppe und Ex-Trennwand. Die Profil- schiene ist 482,6 mm oder 530 mm lang. Ex-Trennwand S7-300-Baugruppe aktives Busmodul Profilschiene für die...
Seite 336: C-11 Maßbild Der Aktiven Busmodule
Das Bild C-11 zeigt das Maßbild der aktiven Busmodule für die Funktion ”Ziehen und Stecken”. Busmodule BM PS/IM (...7HA) BM IM/IM (...7HD) BM 2 40 (...7HB) BM 1 80 (...7HC) Bild C-11 Maßbild der aktiven Busmodule Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 337: Maßbilder Der Stromversorgungsbaugruppen C
Maßbilder Maßbilder der Stromversorgungsbaugruppen PS 307; 2 A Das Bild C-12 zeigt das Maßbild der Stromversorgungsbaugruppe PS 307; 2 A. 127,5 Bild C-12 Stromversorgungsbaugruppe PS 307; 2 A Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 338: C-13 Stromversorgungsbaugruppe Ps 307; 5 A
Maßbilder PS 307; 5A Das Bild C-13 zeigt das Maßbild der Stromversorgungsbaugruppe PS 307; 5 A. 127,5 Bild C-13 Stromversorgungsbaugruppe PS 307; 5 A Automatisierungssysteme S7-300, M7-300 Baugruppendaten C-10 EWA 4NEB 710 6067-01 01...
Seite 339: C-14 Stromversorgungsbaugruppe Ps 307; 10 A
Maßbilder PS 307; 10 A Das Bild C-14 zeigt das Maßbild der Stromversorgungsbaugruppe PS 307; 10 A. 127,5 Bild C-14 Stromversorgungsbaugruppe PS 307; 10 A Automatisierungssysteme S7-300, M7-300 Baugruppendaten C-11 EWA 4NEB 710 6067-01 01...
Seite 340: C-15 Maßbild Der Stromversorgungsbaugruppe Ps 307; 5 A Mit Cpu 313/314/315/315-2 Dp, Vorderansicht
Maße, die sich durch Verwendung des Verbindungskamms zur Verdrah- tung von der PS 307; 5 A mit der CPU ergeben. Bild C-15 Maßbild der Stromversorgungsbaugruppe PS 307; 5 A mit CPU 313/314/315/315-2 DP, Vor- deransicht Automatisierungssysteme S7-300, M7-300 Baugruppendaten C-12 EWA 4NEB 710 6067-01 01...
Seite 341: C-16 Maßbild Der Stromversorgungsbaugruppe Ps 307; 5 A Mit Cpu 313/314/315/315-2 Dp, Seitenansicht
Das Bild C-16 zeigt das Maßbild der Stromversorgungsbaugruppe PS 307; 5 A mit der CPU 313/314/315/315-2 DP in der Seitenansicht. Bild C-16 Maßbild der Stromversorgungsbaugruppe PS 307; 5 A mit CPU 313/314/315/315-2 DP, Seiten- ansicht Automatisierungssysteme S7-300, M7-300 Baugruppendaten C-13 EWA 4NEB 710 6067-01 01...
Seite 342: Maßbilder Der Anschaltungsbaugruppen C
Maßbilder Maßbilder der Anschaltungsbaugruppen IM 360 Das Bild C-17 zeigt das Maßbild der Anschaltungsbaugruppe IM 360. Bild C-17 Anschaltungsbaugruppe IM 360 Automatisierungssysteme S7-300, M7-300 Baugruppendaten C-14 EWA 4NEB 710 6067-01 01...
Seite 343: C-18 Anschaltungsbaugruppe Im 361
Maßbilder IM 361 Das Bild C-18 zeigt das Maßbild der Anschaltungsbaugruppe IM 361. Bild C-18 Anschaltungsbaugruppe IM 361 Automatisierungssysteme S7-300, M7-300 Baugruppendaten C-15 EWA 4NEB 710 6067-01 01...
Seite 344: C-19 Anschaltungsbaugruppe Im 365
Maßbilder IM 365 Das Bild C-19 zeigt das Maßbild der Anschaltungsbaugruppe IM 365. Bild C-19 Anschaltungsbaugruppe IM 365 Automatisierungssysteme S7-300, M7-300 Baugruppendaten C-16 EWA 4NEB 710 6067-01 01...
Seite 345: Maßbilder Der Signalbaugruppen C
Maßbilder der Signalbaugruppen Signalbaugruppe Das Bild C-20 zeigt das Maßbild der Signalbaugruppe. Das Aussehen der Signalbaugruppe kann voneinander abweichen. Die angegebe- nen Maße sind aber immer gleich. Bild C-20 Signalbaugruppe Automatisierungssysteme S7-300, M7-300 Baugruppendaten C-17 EWA 4NEB 710 6067-01 01...
Seite 346: Maßbilder Für Zubehörteile C
Maßbilder Maßbilder für Zubehörteile Schirmauflageeleme Das Bild C-21 zeigt das Maßbild des Schirmauflageelements in Verbindung mit 2 Signalbaugruppen. Bild C-21 2 Signalbaugruppen mit Schirmauflageelement Automatisierungssysteme S7-300, M7-300 Baugruppendaten C-18 EWA 4NEB 710 6067-01 01...
Seite 347: Simatic Top Connect, 3Reihig
35,5 Bild C-22 SIMATIC TOP connect, 3reihig SIMATIC TOP connect, 2reihig Das Bild C-23 zeigt das Maßbild der 2reihigen SIMATIC TOP connect. 40,5 35,5 Bild C-23 SIMATIC TOP connect, 2reihig Automatisierungssysteme S7-300, M7-300 Baugruppendaten C-19 EWA 4NEB 710 6067-01 01...
Seite 348: Simatic Top Connect, 1Reihig
40,5 35,5 Bild C-24 SIMATIC TOP connect, 1reihig RS 485-Repeater auf Normprofilschiene Das Bild C-25 zeigt das Maßbild des RS 485-Repeaters auf der Normprofilschiene. Bild C-25 RS 485-Repeater auf Normprofilschiene Automatisierungssysteme S7-300, M7-300 Baugruppendaten C-20 EWA 4NEB 710 6067-01 01...
Seite 349: Rs 485-Repeater Auf Profilschiene
Maßbilder RS 485-Repeater auf Profilschiene Das Bild C-26 zeigt das Maßbild des RS 485-Repeaters auf der S7-300-Profil- schiene. Bild C-26 RS 485-Repeater auf Profilschiene Automatisierungssysteme S7-300, M7-300 Baugruppendaten C-21 EWA 4NEB 710 6067-01 01...
Seite 350 Maßbilder Automatisierungssysteme S7-300, M7-300 Baugruppendaten C-22 EWA 4NEB 710 6067-01 01...
Seite 351: Zubehör Und Ersatzteile Für S7-300-Baugruppen
Zubehör und Ersatzteile für S7-300-Baugruppen Ersatzteile In Tabelle D-1 sind alle die Teile der S7-300 aufgelistet, die Sie für die S7-300 zu- sätzlich bzw. nachträglich bestellen können. Das Bild C-26 zeigt das Maßbild des RS 485-Repeaters auf der S7-300-Profil- schiene.
Seite 352: Simatic Top Connect 2Reihig
Zubehör und Ersatzteile für S7-300-Baugruppen Tabelle D-1 Zubehör und Ersatzteile, Fortsetzung Teile der S7-300 Bestellnummer SIMATIC TOP connect 2reihig Schraubtechnik 6ES7 924-0BB00-0AA0 Federklemmtechnik 6ES7 924-0BB00-0AB0 SIMATIC TOP connect 3reihig Schraubtechnik 6ES7 924-0CA00-0AA0 Federklemmtechnik 6ES7 924-0CA00-0AB0 Flachrundleitung (16polig) ungeschirmt 30 m...
Seite 353: Richtlinie Zur Handhabung Elektrostatisch Gefährdeter Baugruppen (Egb)
In diesem Anhang finden Sie zu elektrostatisch gefährdeten Baugruppen die fol- genden Inhalte: Im Kapitel finden Sie auf Seite Was bedeutet EGB? Elektrostatische Aufladung von Personen Grundsätzliche Schutzmaßnahmen gegen Entladungen statischer Elektrizität Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 354: E.1 Was Bedeutet Egb?
Baugruppe berühren, ohne elektrostatisch entladen zu sein. Der Schaden, der an einer Baugruppe aufgrund einer Überspannung eintritt, kann meist nicht sofort erkannt werden, sondern macht sich erst nach längerer Be- triebszeit bemerkbar. Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 355: E.2 Elektrostatische Aufladung Von Personen
Beispiel Holz oder Beton 5 10 20 30 40 50 60 70 80 90 100 relative Luft- feuchte in % Bild E-1 Elektrostatische Spannungen, auf die eine Bedienungsperson aufgeladen wer- den kann Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 356: E.3 Grundsätzliche Schutzmaßnahmen Gegen Entladungen Statischer Elektrizität
Energie der Entladungen empfindliche Bauteile nicht erreichen und schä- digen. Wenn Sie an einer Baugruppe Messungen durchführen müssen, dann entladen Sie Ihren Körper vor den durchzuführenden Tätigkeiten. Berühren Sie dazu geerdete metallische Gegenstände. Verwenden Sie nur geerdete Meßgeräte. Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 357: Abkürzungsverzeichnis
Digitaleingang (digital input) Digitalausgang (digital output) Elektrostatisch gefährdete Baugruppen Elektromagnetische Verträglichkeit Funktionsbaustein Anschaltungsbaugruppe (Interface Module) Intelligente Peripherie Masseanschluß Mehrpunktfähige Schnittstelle (Multipiont Interface) Organisationsbaustein Bediengerät (operator panel) Programmiergerät Systemfunktion Speicherprogrammierbare Steuerungen Vorzeichen Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 358 Abkürzungsverzeichnis Abkürzungsverzeichnis Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 359: Glossar
Der Betriebszustand ANLAUF wird beim Übergang vom Betriebszustand STOP in den Betriebszustand RUN durchlaufen. Kann ausgelöst werden durch den Betriebsartenschalter oder nach Netz-Ein oder durch Bedienung am Programmiergerät. Bei S7-300 wird ein Neustart durchgeführt. Anwenderprogramm Bei SIMATIC wird unterschieden zwischen Betriebssystem der CPU und An- wenderprogrammen.
Seite 360 Diagnosefähige Baugruppen melden erkannte Systemfehler über Diagnose- alarme an die CPU. Diagnosepuffer Der Diagnosepuffer ist ein gepufferter Speicherbereich in der CPU, in dem Dia- gnoseereignisse in der Reihenfolge des Auftretens abgelegt sind. Automatisierungssysteme S7-300, M7-300 Baugruppendaten Glossar-2 EWA 4NEB 710 6067-01 01...
Seite 361 Beeinflussungen des Betriebsmittels führen. Masse Als Masse gilt die Gesamtheit aller untereinander verbundenen inaktiven Teile eines Betriebsmittels, die auch im Fehlerfall keine gefährliche Berührungsspan- nung annehmen können. Automatisierungssysteme S7-300, M7-300 Baugruppendaten Glossar-3 EWA 4NEB 710 6067-01 01...
Seite 362 Steuer- und Laststromkreis elektrisch verbunden. potentialgetrennt Bei potentialgetrennten Ein-/Ausgabebaugruppen sind die Bezugspotentiale von Steuer- und Laststromkreis galvanisch getrennt; z.B. durch Optokoppler, Relais- kontakt oder Übertrager. Ein-/Ausgabestromkreise können gewurzelt sein. Automatisierungssysteme S7-300, M7-300 Baugruppendaten Glossar-4 EWA 4NEB 710 6067-01 01...
Seite 363 CPU (Zentralbaugruppe) mit Speicher, Ein-/Ausgabebaugruppen und internem Bus-System. Die Peripherie und die Programmiersprache sind auf die Belange der Steuerungstechnik ausgerichtet. Speicherprogrammierbare Steuerung STEP 7 Programmiersprache zur Erstellung von Anwenderprogrammen für SIMATIC S7-Steuerungen. Automatisierungssysteme S7-300, M7-300 Baugruppendaten Glossar-5 EWA 4NEB 710 6067-01 01...
Seite 364: Systemdiagnose
Programmfehler oder Ausfälle auf Baugruppen. Systemfehler können mit LED-Anzeigen oder in STEP 7 angezeigt werden. System-Funktion Eine System-Funktion (SFC) ist eine im Betriebssystem der CPU integrierte Funktion, die bei Bedarf im STEP 7-Anwenderprogramm aufgerufen werden kann. Automatisierungssysteme S7-300, M7-300 Baugruppendaten Glossar-6 EWA 4NEB 710 6067-01 01...
Seite 365: Index
4-34 Analogausgang potentialgetrennt, 4-34 Ausgabebereiche, 4-16 Projektierungsfehler, 4-54 Lasten/Aktoren anschließen, 4-34 Sammeldiagnose, 4-50, A-11 Verhalten bei CPU-STOP, 4-50 Verhalten bei CPU-STOP, A-11 Wandlungszeit, 4-42 Zykluszeit, 4-41 Analog–Ausgabebaugruppe SM 332, 4-103 Automatisierungssysteme S7-300, M7-300 Baugruppendaten Index-1 EWA 4NEB 710 6067-01 01...
Seite 366 Parameter, 4-49, A-7 Meßbereich, 4-43 Parametrierungsfehler, 4-52 Analogeingang potentialgebunden, 4-19 Meßbereiche, 4-4 potentialgetrennt, 4-19 Meßwertgeber anschließen, 4-20 Projektierungsfehler, 4-52 Analogsignal, Leitung für, 4-19, 4-34 Sammeldiagnose, 4-49, A-7 Störfrequenzunterdrückung, 4-49, A-7 Automatisierungssysteme S7-300, M7-300 Baugruppendaten Index-2 EWA 4NEB 710 6067-01 01...
Seite 367 SM 321; DI 16 x DC 24V mit Prozeß- und Baugruppen, Transport- und Lagerbedingun- Diagnosealarm, 3-14 gen, 1-6 SM 322; DO 8 x DC 24V mit Diagnose- Baugruppenklassen, Kennung, B-2 alarm, 3-43 Baugruppenparameter, Glossar-2 Automatisierungssysteme S7-300, M7-300 Baugruppendaten Index-3 EWA 4NEB 710 6067-01 01...
Seite 368 SM 321; DI 16 x DC 24V mit Prozeß- und Diagnosealarm, 3-16 SM 322; DO 8 x DC 24V mit Diagnose- alarm, 3-45 Eigenschaften, parametrierbare, Analogbau- FM, Zulassung, 1-3 gruppe, 4-48 Frontsteckmodul, mit Flachbandanschluß, 8-3 Automatisierungssysteme S7-300, M7-300 Baugruppendaten Index-4 EWA 4NEB 710 6067-01 01...
Seite 369 4-64, 4-74 RS 485-Repeater, C-20 kanalspezifische Fehler, B-4 Schirmauflageelement, C-18 Klemmenblock, 8-3 Signalbaugruppe, C-17 Klemmenbelegung, 8-7 SIMATIC TOP connect, C-19 Klemmenblock verdrahten, SIMATIC TOP con- Stromversorgungsbaugruppe PS 307, C-9 nect, 8-13 Automatisierungssysteme S7-300, M7-300 Baugruppendaten Index-5 EWA 4NEB 710 6067-01 01...
Seite 370 4-21 Parametrierung, 5-13 nichtisolierter, 4-23 Profilschiene, Maßbild, C-2 Meßwerttabellen, für Analogeingänge, 4-4 Profilschiene für ”Ziehen und Stecken”, Maß- bild, C-7 Projektierungsfehler Analogausgabebaugruppe, 4-54 Nennspannungen, 1-11 Analogeingabebaugruppe, 4-52 Normen, 1-2 Automatisierungssysteme S7-300, M7-300 Baugruppendaten Index-6 EWA 4NEB 710 6067-01 01...
Seite 371 Maßbild, C-20 Verdrahtungsregeln, 8-9 Pin-Belegung PG/OP-Buchse, 7-6 Simulatorbaugruppe SM 374, 5-2 Potentialtrennung, 7-4 sinusförmige Störgrößen, 1-5 Prinzipschaltbild, 7-7 SM 321, 3-2 Regeln zum Aufbau, 7-2 Technische Daten, 7-5 Rückwandbus, Glossar-5 Automatisierungssysteme S7-300, M7-300 Baugruppendaten Index-7 EWA 4NEB 710 6067-01 01...
Seite 372 Daten, 3-55 SM 321; DI 16 x DC 24V; M-lesend SM 322; DO 8 x DC 24V Anschlußbild, 3-20 Anschlußbild, 3-48 Eigenschaften, 3-19 Eigenschaften, 3-47 technische Daten, 3-21 technische Daten, 3-49 Automatisierungssysteme S7-300, M7-300 Baugruppendaten Index-8 EWA 4NEB 710 6067-01 01...
Seite 373 SM 374, Simulatorbaugruppe, 5-2 Spannung (Ausgabe) Analogausgabebaugruppe SM 332; AO 2, UL, 1-3 4-102 Umgebungsbedingungen, 1-7 Analogausgabebaugruppe SM 332; AO 4, mechanische, 1-8, 1-14 4-95 Umwandlung, von Analogwerten, 4-2 Spannungen, Nenn–, 1-11 Automatisierungssysteme S7-300, M7-300 Baugruppendaten Index-9 EWA 4NEB 710 6067-01 01...
Seite 374 Zulassungen, 1-2 Meßbereiche, 4-88 Zwei-Draht-Meßumformer, 4-19 Vorzeichen, Analogwert, 4-3 Analogeingabebaugruppe SM 331; AI 8, 4-68 Anschluß, 4-32 Meßbereiche, 4-88 Zykluszeit Wandlungszeit Analogeingabebaugruppe, 4-40 Analogausgabekanal, 4-41 der Analogausgabebaugruppe, 4-41 Analogeingabekanal, 4-39 Automatisierungssysteme S7-300, M7-300 Baugruppendaten Index-10 EWA 4NEB 710 6067-01 01...
Seite 375 Bitte kreuzen Sie Ihren zutreffenden Industriezweig an: Automobilindustrie Pharmazeutische Industrie Chemische Industrie Kunststoffverarbeitung Elektroindustrie Papierindustrie Nahrungsmittel Textilindustrie Leittechnik Transportwesen Maschinenbau Andere _ _ _ _ _ _ _ _ _ _ _ _ _ Petrochemie Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 376 Ihre Anmerkungen und Vorschläge helfen uns, die Qualität und Benutzbarkeit unserer Dokumen- tation zu verbessern. Bitte füllen Sie diesen Fragebogen bei der nächsten Gelegenheit aus und senden Sie ihn an Siemens zurück. Geben Sie bitte bei den folgenden Fragen Ihre persönliche Bewertung mit Werten von 1 = gut bis 5 = schlecht an.
Seite 377 Bitte kreuzen Sie Ihren zutreffenden Industriezweig an: Automobilindustrie Pharmazeutische Industrie Chemische Industrie Kunststoffverarbeitung Elektroindustrie Papierindustrie Nahrungsmittel Textilindustrie Leittechnik Transportwesen Maschinenbau Andere _ _ _ _ _ _ _ _ _ _ _ _ _ Petrochemie Automatisierungssysteme S7-300, M7-300 Baugruppendaten EWA 4NEB 710 6067-01 01...
Seite 378 Ihre Anmerkungen und Vorschläge helfen uns, die Qualität und Benutzbarkeit unserer Dokumen- tation zu verbessern. Bitte füllen Sie diesen Fragebogen bei der nächsten Gelegenheit aus und senden Sie ihn an Siemens zurück. Geben Sie bitte bei den folgenden Fragen Ihre persönliche Bewertung mit Werten von 1 = gut bis 5 = schlecht an.

Diese Anleitung auch für:

M7-300

Siemens S7-300 Referenzhandbuch

1 Allgemeine Technische Daten

Vorwort

Tabellen

3 Digitalbaugruppen

Analogbaugruppen

Quicklinks

Verwandte Anleitungen für Siemens S7-300

Inhaltszusammenfassung für Siemens S7-300
