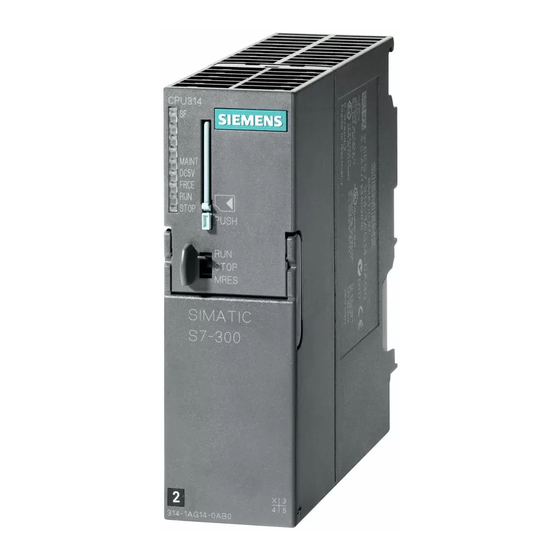

Seite 1 ___________________ Automatisierungssystem S7-300 Vorwort Baugruppendaten ___________________ Allgemeine technische Daten Stromversorgungs- ___________________ baugruppen SIMATIC ___________________ Digitalbaugruppen S7-300 Grundlagen der ___________________ Automatisierungssystem S7-300 Analogwertverarbeitung Baugruppendaten Grundlagen der ___________________ Analogbaugruppen Gerätehandbuch ___________________ Analogbaugruppen ___________________ Sonstige Signalbaugruppen ___________________ Anschaltungsbaugruppen Parametersätze der ___________________ Signalbaugruppen ___________________ Diagnosedaten der Signalbaugruppen ___________________...
Seite 2: Qualifiziertes Personal
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.
Seite 3: Vorwort
● Neue Digitalausgabebaugruppe SM 322 DO 16 x DC 24V / 0,5 A 6ES7322-8BH10-0AA0 ● Beschreibung des RS 485-Repeater nicht mehr Bestandteil des Handbuchs. Eigene Beschreibung im Internet (http://support.automation.siemens.com/WW/view/de/48598071). ● Fehler in der Vorgängerversion dieses Handbuchs wurden in der aktuellen Ausgabe bereinigt. Automatisierungssystem S7-300 Baugruppendaten...
Seite 4: Einordnung In Die Dokumentationslandschaft
Vorwort Einordnung in die Dokumentationslandschaft Die folgenden Dokumentationen sind Teil des Dokumentationspakets S7-300. Sie finden diese auch im Internet (http://support.automation.siemens.com/WW/view/de/10805159/133300) und die dazugehörige Beitrags-ID. Name des Handbuchs Beschreibung Gerätehandbuch Bedien- und Anzeigeelemente, Kommunikation, Speicherkonzept, Zyklus- und Reaktionszeiten, CPU 31xC und CPU 31x, Technische Daten...
Seite 5 Beschreibung der Projektierung, Montage, Verdrahtung Dezentrales Peripheriegerät ET 200M Beitrags-ID: 1142798 Gerätehandbuch Beschreibung, wie Sie die Baugruppe SM 335 in eine SIMATIC S7-300 einsetzen. SM 335 - Schnelle Analogmischbaugruppe für die SIMATIC S7-300 Übersicht über Bedienungen, Funktionsbeschreibungen und technische Daten Beitrags-ID: 1398483 der SM 335.
Seite 6 Vorwort Wegweiser Um Ihnen den schnellen Zugriff auf spezielle Informationen zu erleichtern, enthält das Handbuch folgende Zugriffshilfen: ● Am Anfang des Handbuches finden Sie ein Gesamtinhaltsverzeichnis. ● Im Glossar sind wichtige Begriffe erklärt. ● Über den Index finden Sie die wichtigsten Stellen im Handbuch. Approbationen Siehe Kapitel Normen und Zulassungen (Seite 15).
Seite 7: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort ..............................3 Allgemeine technische Daten ........................15 Normen und Zulassungen......................15 Elektromagnetische Verträglichkeit .....................20 Transport- und Lagerbedingungen für Baugruppen und Pufferbatterien ........22 Mechanische und klimatische Umgebungsbedingungen für den Betrieb der S7-300....23 Angaben zu Isolationsprüfungen, Schutzklasse, Schutzart und Nennspannung der S7-300............................25 Nennspannungen der S7-300......................25 SIPLUS S7-300 Baugruppen .......................26...
Seite 8 Inhaltsverzeichnis 3.11 Digitaleingabebaugruppe SM 321; DI 16 x DC 24 V; Prozess-/ Diagnosealarm (6ES7321-7BH01-0AB0)......................81 3.11.1 Taktsynchronität.......................... 85 3.11.2 Parameter der SM 321; DI 16 x DC 24 V..................87 3.11.3 Diagnose der SM 321; DI 16 x DC 24 V ..................89 3.11.4 Verhalten der SM 321;...
Seite 9 Inhaltsverzeichnis 3.31 Digitalausgabebaugruppe SM 322; DO 8 x AC 120/230 V/2 A ISOL (6ES7322-5FF00-0AB0) ......................183 3.31.1 Parameter der SM 322; DO 8 x AC 120/230 V/2 A ISOL ............187 3.31.2 Diagnose der SM 322; DO 8 x AC 120/230 V /2 A ISOL............188 3.31.3 Alarme der SM 322;...
Seite 10 Inhaltsverzeichnis Wandlungs- und Zykluszeit der Analogbaugruppen ..............281 Einschwing- und Antwortzeit der Analogausgabebaugruppen ..........285 Analogbaugruppen parametrieren .................... 286 5.7.1 Parameter der Analogeingabebaugruppen................286 Diagnose der Analogbaugruppen ..................... 287 5.8.1 Diagnosemeldungen der Analogeingabebaugruppen .............. 288 5.8.2 Diagnosemeldungen der Analogausgabebaugruppen ............. 288 5.8.3 Fehlerursachen und Abhilfemaßnahmen bei Analogeingabebaugruppen .......
Seite 11 Inhaltsverzeichnis Analogeingabebaugruppe SM 331; AI 8 x RTD; (6ES7331-7PF01-0AB0) .......375 6.9.1 Messarten und Messbereiche....................382 6.9.2 Einstellbare Parameter ......................384 6.9.3 Ergänzende Informationen zur SM 331; AI 8 x RTD ..............386 6.10 Analogeingabebaugruppe SM 331; AI 8 x TC; (6ES7331-7PF11-0AB0) ........391 6.10.1 Messarten und Messbereiche....................399 6.10.2 Einstellbare Parameter ......................401...
Seite 12 Inhaltsverzeichnis Sonstige Signalbaugruppen........................491 Baugruppenüberblick ........................ 491 Simulatorbaugruppe SM 374; IN/OUT 16; (6ES7374-2XH01-0AA0) ........492 Platzhalterbaugruppe DM 370; (6ES7370-0AA01-0AA0)............494 Wegerfassungsbaugruppe SM 338; POS-INPUT; (6ES7338-4BC01-0AB0) ......497 7.4.1 Taktsynchroner Betrieb ......................498 7.4.2 Anschluss- und Prinzipschaltbild ....................499 7.4.3 Funktionen der SM 338; POS-INPUT; Geberwerterfassung ............ 500 7.4.3.1 Geberwerterfassung........................
Seite 13 Inhaltsverzeichnis Diagnosedaten der Signalbaugruppen....................575 Diagnosedaten der Signalbaugruppen im Anwenderprogramm auswerten......575 Aufbau und Inhalt der Diagnosedaten ab Bytes 0 ..............576 Kanalspezifische Diagnosedaten....................579 Diagnosedaten der SM 322; DO 16 x DC24 V/0,5 A (6ES7322-8BH10-0AB0) ......581 Diagnosedaten der SM 331; AI 6 x TC potenzialgetrennt ............584 Diagnosedaten der SM 338;...
Seite 14 Inhaltsverzeichnis Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 15: Allgemeine Technische Daten
Allgemeine technische Daten Normen und Zulassungen Einleitung Die allgemeinen technischen Daten beinhalten: ● die Normen und Prüfwerte, die die Baugruppen des Automatisierungssystems S7-300 einhalten und erfüllen. ● die Prüfkriterien nach denen die S7-300-Baugruppen getestet wurden. Hinweis Angaben auf dem Typenschild Die aktuell gültigen Kennzeichnungen und Zulassungen finden Sie auf dem Typenschild der jeweiligen Baugruppe.
Seite 16 ● 94/9/EG "Geräte und Schutzsysteme zur bestimmungsgemäßen Verwendung in explosionsgefährdeten Bereichen" (Explosionsschutzrichtlinie) Die EG-Konformitätserklärungen werden für die zuständigen Behörden zur Verfügung gehalten bei: Siemens Aktiengesellschaft Bereich Automatisierungs- und Antriebstechnik Industry Sector I IA AS R&D DH A Postfach 1963 D-92209 Amberg Sie finden diese auch zum Download unter dem Stichwort "Konformitätserklärung"...
Seite 17 Allgemeine technische Daten 1.1 Normen und Zulassungen cULus - Zulassung Underwriters Laboratories Inc. nach ● UL 508 (Industrial Control Equipment) ● CSA C22.2 No. 142 (Process Control Equipment) oder cULus HAZ. LOC. - Zulassung Underwriters Laboratories Inc. nach ● UL 508 (Industrial Control Equipment) ●...
Seite 18: Atex - Zulassung
Allgemeine technische Daten 1.1 Normen und Zulassungen ATEX - Zulassung nach 60079-15 (Electrical apparatus for potentially explosive atmospheres; Type of protection "n") und EN 60079-0 (Electrical apparatus for potentially explosive gas atmospheres - Part 0: General Requirements) Kennzeichnung für Australien und Neuseeland Das Automatisierungssystem S7-300 erfüllt die Anforderungen der Norm AS/NZS CISPR 16.
Seite 19 Allgemeine technische Daten 1.1 Normen und Zulassungen Einsatz in Wohngebieten Hinweis Die S7-300 ist für den Einsatz in Industriegebieten bestimmt; bei Einsatz in Wohngebieten kann es zu Beeinflussungen des Rundfunk-/Fernsehempfangs kommen. Wenn Sie die S7-300 in Wohngebieten einsetzen, müssen Sie bezüglich der Emission von Funkstörungen die Grenzwertklasse B nach EN 55011 sicherstellen.
Seite 20: Elektromagnetische Verträglichkeit
Allgemeine technische Daten 1.2 Elektromagnetische Verträglichkeit Elektromagnetische Verträglichkeit Definition Die elektromagnetische Verträglichkeit (EMV) ist die Fähigkeit einer elektrischen Einrichtung, in ihrer elektromagnetischen Umgebung zufrieden stellend zu funktionieren, ohne diese Umgebung zu beeinflussen. Die Baugruppen der S7-300 erfüllen u. a. auch die Anforderungen des EMV-Gesetzes des europäischen Binnenmarktes.
Seite 21: Sinusförmige Störgrößen
Allgemeine technische Daten 1.2 Elektromagnetische Verträglichkeit Sinusförmige Störgrößen Die folgende Tabelle zeigt die elektromagnetische Verträglichkeit der S7-300-Baugruppen gegenüber sinusförmigen Störgrößen. ● HF-Einstrahlung HF-Einstrahlung nach IEC 61000-4-3 entspricht Härtegrad Elektromagnetisches HF-Feld, amplitudenmodeliert 80 bis 1000 MHz; 1,4 bis 2 GHz 2,0 GHz bis 2,7 GHz 3, 2, 1 10 V/m 1 V/m...
Seite 22: Transport- Und Lagerbedingungen Für Baugruppen Und Pufferbatterien
Allgemeine technische Daten 1.3 Transport- und Lagerbedingungen für Baugruppen und Pufferbatterien Transport- und Lagerbedingungen für Baugruppen und Pufferbatterien Einleitung S7-300-Baugruppen übertreffen bezüglich Transport- und Lagerbedingungen die Anforderungen nach IEC 61131-2. Die folgenden Angaben gelten für Baugruppen, die in der Originalverpackung transportiert bzw. gelagert werden. Die klimatischen Bedingungen entsprechen IEC 60721-3-3, Klasse 3K7 für Lagerung und IEC 60721-3-2, Klasse 2K4 für Transport.
Seite 23: Mechanische Und Klimatische Umgebungsbedingungen Für Den Betrieb Der S7-300
Allgemeine technische Daten 1.4 Mechanische und klimatische Umgebungsbedingungen für den Betrieb der S7-300 Mechanische und klimatische Umgebungsbedingungen für den Betrieb der S7-300 Einsatzbedingungen Die S7-300 ist für den wettergeschützten, ortsfesten Einsatz vorgesehen. Die Einsatzbedingungen übertreffen die Anforderungen nach DIN IEC 60721-3-3: ●...
Seite 24: Prüfungen Auf Mechanische Umgebungsbedingungen
Allgemeine technische Daten 1.4 Mechanische und klimatische Umgebungsbedingungen für den Betrieb der S7-300 Prüfungen auf mechanische Umgebungsbedingungen Die folgende Tabelle gibt Auskunft über Art und Umfang der Prüfungen auf mechanische Umgebungsbedingungen. Prüfung auf ... Prüfnorm Bemerkung Schwingungen Schwingungsprüfung nach Schwingungsart: Frequenzdurchläufe mit einer IEC 60068-2-6 (Sinus) Änderungsgeschwindigkeit von 1 Oktave/Minute.
Seite 25: Angaben Zu Isolationsprüfungen, Schutzklasse, Schutzart Und Nennspannung Der S7-300
Allgemeine technische Daten 1.5 Angaben zu Isolationsprüfungen, Schutzklasse, Schutzart und Nennspannung der S7-300 Angaben zu Isolationsprüfungen, Schutzklasse, Schutzart und Nennspannung der S7-300 Prüfspannung Die Isolationsbeständigkeit wird bei der Typprüfung mit folgender Prüfspannung nach IEC 61131-2 nachgewiesen: Stromkreise mit Nennspannung U gegen Prüfspannung andere Stromkreise bzw.
Seite 26: Siplus S7-300 Baugruppen
Als Projektierungshilfe finden Sie außerdem die Bestellnummern der zugehörigen "Standard"-Baugruppen. Die Beschreibung und die technischen Daten können Sie im speziellen Kapitel zur "Standard"-Baugruppe nachlesen. Weitere Auskunft zu SIPLUS und Ansprechpartner finden Sie im Internet (http://www.siemens.de/siplus-extreme). Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 27 Allgemeine technische Daten 1.7 SIPLUS S7-300 Baugruppen Tabelle 1- 2 Gegenüberstellung SIPLUS S7-300-Baugruppen und S7-300 "Standard"-Baugruppe Baugruppentyp SIPLUS S7-300-Baugruppen für den "Standard"-Baugruppe Einsatz unter erweiterten Umweltbedingungen ab Bestellnummer Stromversorgung PS 305; 2A 6AG1305-1BA80-2AA0 6ES7305-1BA80-0AA0 PS 307; 5A 6AG1307-1EA80-2AA0 6ES7307-1EA80-0AA0 PS 307; 10A 6AG1307-1KA02-7AA0 6ES7307-1KA02-0AA0 Interfacemodul...
Seite 28 Allgemeine technische Daten 1.7 SIPLUS S7-300 Baugruppen Baugruppentyp SIPLUS S7-300-Baugruppen für den "Standard"-Baugruppe Einsatz unter erweiterten Umweltbedingungen ab Bestellnummer Digitalausgabebaugruppe 6ES7322-1BH01-0AA0 SM 322; DO 16 x DC 24V/0.5A 6AG1322-1BH01-2AA0 SM 322; DO 8 x Rel. AC 230V/5A 6AG1322-1HF10-2AA0 6ES7322-1HF10-0AA0 SM 322, DO 8 x DC 48-125 V/1,5 A 6AG1322-1CF00-7AA0 6ES7322-1CF00-0AA0 SM 322;...
Seite 29: Umgebungsbedingungen Für Den Betrieb Der Siplus S7-300-Baugruppen
Allgemeine technische Daten 1.8 Umgebungsbedingungen für den Betrieb der SIPLUS S7-300-Baugruppen Umgebungsbedingungen für den Betrieb der SIPLUS S7-300- Baugruppen Mechanische Umgebungsbedingungen Einsatzklasse: nach IEC 721-3-3, Klasse 3M4. Prüfungen auf mechanische Umgebungsbedingungen Die folgende Tabelle gibt Auskunft über Art und Umfang der Prüfungen auf mechanische Umgebungsbedingungen der SIPLUS S7-300-Baugruppen.
Seite 30: Umgebungsbedingungen
Allgemeine technische Daten 1.8 Umgebungsbedingungen für den Betrieb der SIPLUS S7-300-Baugruppen Umgebungsbedingungen Einsatzklasse: nach IEC 721-3-3, Klasse 3K5. Darüber hinaus dürfen die SIPLUS S7-300-Baugruppen unter folgenden klimatischen, chemischen, biologischen und mechanischen Umgebungsbedingungen eingesetzt werden: Tabelle 1- 4 SIPLUS S7-300-Baugruppen: Umgebungsbedingungen Umgebungsbedingugen Zulässiger Bereich Temperatur:...
Seite 31: Stromversorgungsbaugruppen
Stromversorgungsbaugruppen Einleitung Zur Versorgung der S7-300 und der Sensoren/Aktoren mit DC 24 V stehen Ihnen in der S7- 300 verschiedene Stromversorgungsbaugruppen zur Verfügung. Stromversorgungsbaugruppen In diesem Kapitel stehen die technischen Daten der Stromversorgungsbaugruppen der S7- 300. Neben den technischen Daten der Stromversorgungsbaugruppen sind in dem Kapitel beschrieben: ●...
Seite 32 Stromversorgungsbaugruppen 2.1 Stromversorgungsbaugruppe PS 307; 2 A; (6ES7307-1BA01-0AA0) Anschlussbild der PS 307; 2 A ① Anzeige für "Ausgangsspannung DC 24 V vorhanden" ② Ein-/ Ausschalter für DC 24 V ③ Klemmen für Netzspannung und Schutzleiter ④ Klemmen für DC 24 V Ausgangsspannung ⑤...
Seite 33: Reaktion Bei Atypischen Betriebsbedingungen
2.1 Stromversorgungsbaugruppe PS 307; 2 A; (6ES7307-1BA01-0AA0) Leitungsschutz Um die Netzleitung (Zuleitung) der Stromversorgungsbaugruppe PS 307; 2 A abzusichern, empfehlen wir einen LS-Schalter (z. B. Siemens Reihe 5SN1) mit folgenden Kenngrößen: ● Nennstrom bei AC 230 V: 3 A ● Auslösecharakteristik (Typ): C.
Seite 34 Stromversorgungsbaugruppen 2.1 Stromversorgungsbaugruppe PS 307; 2 A; (6ES7307-1BA01-0AA0) Technische Daten Ausgangsgrößen Ausgangsspannung DC 24 V Nennwert  24 V ± 3 %, leerlauffest zulässiger Bereich  max. 2,5 s Hochlaufzeit  Ausgangsstrom 2 A, Nennwert  parallelschaltbar Kurzschlussschutz elektronisch, nicht speichernd von 1,1 bis 1,3 x I Restwelligkeit max.
Seite 35: Stromversorgungsbaugruppe Ps 307; 5 A; (6Es7307-1Ea01-0Aa0)
Stromversorgungsbaugruppen 2.2 Stromversorgungsbaugruppe PS 307; 5 A; (6ES7307-1EA01-0AA0) Stromversorgungsbaugruppe PS 307; 5 A; (6ES7307-1EA01-0AA0) Bestellnummer 6ES7307-1EA01-0AA0 Eigenschaften Die Stromversorgungsbaugruppe PS 307; 5 A zeichnet sich durch folgende Eigenschaften aus: ● Ausgangsstrom 5 A. ● Ausgangsnennspannung DC 24 V, geregelt, kurzschluss- und leerlauffest ●...
Seite 36 Prinzipschaltbild der Stromversorgungsbaugruppe PS 307; 5 A Leitungsschutz Um die Netzleitungen (Zuleitungen) der Stromversorgungsbaugruppe PS 307; 5 A abzusichern, empfehlen wir einen LS-Schalter (z. B. Siemens Reihe 5SN1) mit folgenden Kenngrößen: ● Nennstrom bei AC 230 V: 6 A ● Auslösecharakteristik (Typ): C.
Seite 37 Stromversorgungsbaugruppen 2.2 Stromversorgungsbaugruppe PS 307; 5 A; (6ES7307-1EA01-0AA0) Technische Daten der PS 307; 5 A (6ES7307-1EA01-0AA0) Technische Daten Maße, Gewicht Abmessungen B x H x T (mm) 60 x 125 x 120 Gewicht ca. 600 g Eingangsgrößen Eingangsspannung AC 120 V/230 V (automatische Umschaltung) Nennwert ...
Seite 38: Stromversorgungsbaugruppe Ps 307; 10 A; (6Es7307-1Ka02-0Aa0)
Stromversorgungsbaugruppen 2.3 Stromversorgungsbaugruppe PS 307; 10 A; (6ES7307-1KA02-0AA0) Stromversorgungsbaugruppe PS 307; 10 A; (6ES7307-1KA02-0AA0) Bestellnummer 6ES7307-1KA02-0AA0 Eigenschaften Die Stromversorgungsbaugruppe PS 307; 10 A zeichnet sich durch folgende Eigenschaften aus: ● Ausgangsstrom 10 A. ● Ausgangsnennspannung DC 24 V, geregelt, kurzschluss- und leerlauffest ●...
Seite 39 Prinzipschaltbild der Stromversorgungsbaugruppe PS 307; 10 A Leitungsschutz Um die Netzleitungen (Zuleitungen) der Stromversorgungsbaugruppe PS 307;10 A abzusichern, empfehlen wir einen LS-Schalter (z. B. Siemens Reihe 5SN1) mit folgenden Kenngrößen: ● Nennstrom bei AC 230 V: 10 A ● Auslösecharakteristik (Typ): C.
Seite 40 Stromversorgungsbaugruppen 2.3 Stromversorgungsbaugruppe PS 307; 10 A; (6ES7307-1KA02-0AA0) Technische Daten der PS 307; 10 A (6ES7307-1KA02-0AA0) Technische Daten Maße, Gewicht Abmessungen B x H x T (mm) 80 x 125 x 120 Gewicht 800 g Eingangsgrößen Eingangsspannung AC 120 V/230 V (automatische Umschaltung) Nennwert ...
Seite 41: Stromversorgungsbaugruppe Ps 305; 2 A; (6Ag1305-1Ba80-2Aa0)
Stromversorgungsbaugruppen 2.4 Stromversorgungsbaugruppe PS 305; 2 A; (6AG1305-1BA80-2AA0) Stromversorgungsbaugruppe PS 305; 2 A; (6AG1305-1BA80-2AA0) Bestellnummer "SIPLUS S7-300-Baugruppe" 6AG1305-1BA80-2AA0 Eigenschaften Die Stromversorgungsbaugruppe PS 305; 2 A zeichnet sich durch folgende Eigenschaften aus: ● Ausgangsstrom 2 A. ● Ausgangsnennspannung DC 24 V, geregelt, kurzschluss- und leerlauffest ●...
Seite 42 Prinzipschaltbild der Stromversorgungsbaugruppe PS 305; 2 A Leitungsschutz Um die Netzleitung (Zuleitung) der Stromversorgungsbaugruppe PS 305; 2 A abzusichern, empfehlen wir einen LS-Schalter (z. B. Siemens Reihe 5SN1) mit folgenden Kenngrößen: ● Nennstrom bei DC 110 V: 10 A ● Auslösecharakteristik (Typ): C.
Seite 43 Stromversorgungsbaugruppen 2.4 Stromversorgungsbaugruppe PS 305; 2 A; (6AG1305-1BA80-2AA0) Technische Daten der PS 305; 2 A (6AG1305-1BA80-2AA0) Technische Daten Maße, Gewicht Abmessungen B x H x T (mm) 80 x 125 x 120 Gewicht ca. 740 g Eingangsgrößen Eingangsspannung Nennwert DC 24/48/72/96/110 V ...
Seite 44: Stromversorgungsbaugruppe Ps 307; 5 A; (6Ag1307-1Ea80-2Aa0)
Stromversorgungsbaugruppen 2.5 Stromversorgungsbaugruppe PS 307; 5 A; (6AG1307-1EA80-2AA0) Stromversorgungsbaugruppe PS 307; 5 A; (6AG1307-1EA80-2AA0) Bestellnummer "SIPLUS-S7-Baugruppe" 6AG1307-1EA80-2AA0 Eigenschaften Die Stromversorgungsbaugruppe PS 307; 5 A zeichnet sich durch folgende Eigenschaften aus: ● Ausgangsstrom 5 A. ● Ausgangsnennspannung DC 24 V, geregelt, kurzschluss- und leerlauffest ●...
Seite 45 Prinzipschaltbild der Stromversorgungsbaugruppe PS 307; 5 A Leitungsschutz Um die Netzleitungen (Zuleitungen) der Stromversorgungsbaugruppe PS 307; 5 A abzusichern, empfehlen wir einen LS-Schalter (z. B. Siemens Reihe 5SN1) mit folgenden Kenngrößen: ● Nennstrom bei AC 230 V: 10 A ● Auslösecharakteristik (Typ): C.
Seite 46 Stromversorgungsbaugruppen 2.5 Stromversorgungsbaugruppe PS 307; 5 A; (6AG1307-1EA80-2AA0) Technische Daten der PS 307; 5 A (6AG1307-1EA80-2AA0) Technische Daten Maße, Gewicht Abmessungen B x H x T (mm) 80 x 125 x 120 Gewicht ca. 570 g Eingangsgrößen Eingangsspannung DC 120 V/230 V Nennwert ...
Seite 47: Digitalbaugruppen
Informationen zum Montieren und Verdrahten finden Sie in der Betriebsanleitung S7-300, CPU 31xC und CPU 31x: Aufbauen. Die Betriebsanleitung finden Sie im Internet (http://support.automation.siemens.com/WW/view/de/13008499). Weiterführende Informationen Im Anhang ist der Aufbau der Parametersätze (Datensatz 0, 1 und 128) in den Systemdaten beschrieben.
Seite 48: Baugruppenüberblick
Digitalbaugruppen 3.1 Baugruppenüberblick Baugruppenüberblick Einleitung In den folgenden Tabellen sind die wichtigsten Eigenschaften der Digitalbaugruppen zusammengefasst. Dieser Überblick soll Ihnen die schnelle Auswahl der passenden Baugruppe für Ihre Aufgabe erleichtern. 3.1.1 Digitaleingabebaugruppen Eigenschaften im Überblick In der folgenden Tabelle sind die Digitaleingabebaugruppen anhand der wichtigsten Eigenschaften dargestellt.
Seite 49 Digitalbaugruppen 3.1 Baugruppenüberblick Tabelle 3- 2 Digitaleingabebaugruppen (Fortsetzung) Baugruppe SM 321; SM 321; SM 321; SM 321; DI 16 x DC24V DI 16 x DC24V mit DI 16 x DC24V; DI 16 x UC24/48V Eigenschaften High Speed Prozess- und M-lesend Diagnosealarm (-7BH01-) (-1BH10-)
Seite 50 Eingangsver- zögerungen Besonderheiten Baugruppe mit Einzelkanaldiag nose und umfangreichen leittechnischen Funktionen * Diese Baugruppe ist beschrieben im Handbuch ET 200M Signalbaugruppen für die Prozessautomatisierung. Das Handbuch finden Sie im Internet (http://support.automation.siemens.com/WW/view/de/7215812) . Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 51: Digitalausgabebaugruppen
Digitalbaugruppen 3.1 Baugruppenüberblick 3.1.2 Digitalausgabebaugruppen Eigenschaften im Überblick In der folgenden Tabelle sind die Digitalausgabebaugruppen anhand der wichtigsten Eigenschaften dargestellt. Tabelle 3- 4 Digitalausgabebaugruppen Baugruppe SM 322; DO 64 x SM 322; DO 64 x SM 322; DO 32 x SM 322;...
Seite 52 Digitalbaugruppen 3.1 Baugruppenüberblick Tabelle 3- 5 Digitalausgabebaugruppen (Fortsetzung) Baugruppe SM 322; DO 16 x SM 322; DO 16 x SM 322; DO 16 x SM 322; DO 16 x SM 322; DO 8 x DC24V/0,5A High UC24/48 V AC120/230V/1A DC24V/0,5A DC24V/2A Eigenschaften Speed...
Seite 53 Besonderheiten redundante Sicherungsfallanzeige. Ansteuerung der Last Wechselbare möglich Sicherung für jede Gruppe * Diese Baugruppe ist beschrieben im Handbuch ET 200M Signalbaugruppen für die Prozessautomatisierung. Das Handbuch finden Sie im Internet (http://support.automation.siemens.com/WW/view/de/7215812) . Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 54: Relaisausgabebaugruppen
Digitalbaugruppen 3.1 Baugruppenüberblick 3.1.3 Relaisausgabebaugruppen Eigenschaften im Überblick In der folgenden Tabelle sind die Relaisausgabebaugruppen anhand der wichtigsten Eigenschaften dargestellt. Tabelle 3- 7 Relaisausgabebaugruppen Eigenschaften Baugruppe SM 322; DO 16 x Rel. SM 322; DO 8 x Rel. SM 322; DO 8 x Rel. SM 322;...
Seite 55: Digitalein-/Ausgabebaugruppen
Digitalbaugruppen 3.1 Baugruppenüberblick 3.1.4 Digitalein-/ausgabebaugruppen Eigenschaften im Überblick In der folgenden Tabelle sind die Digitalein-/ausgabebaugruppen anhand der wichtigsten Eigenschaften dargestellt. Tabelle 3- 8 Digitalein-/ausgabebaugruppen Eigenschaften Baugruppe SM 323; DI 16/DO 16 x SM 323; DI 8/DO 8 x SM 327; DI 8/DX 8 x DC 24 V/ 0,5 A DC 24 V/0,5 A DC 24 V/0,5 A,...
Seite 56: Schrittfolge Von Der Auswahl Bis Zur Inbetriebnahme Der Digitalbaugruppe
Digitalbaugruppen 3.2 Schrittfolge von der Auswahl bis zur Inbetriebnahme der Digitalbaugruppe Schrittfolge von der Auswahl bis zur Inbetriebnahme der Digitalbaugruppe Einleitung Die folgende Tabelle enthält die Aufgaben, die Sie nacheinander ausführen müssen, um Digitalbaugruppen erfolgreich in Betrieb zu nehmen. Die Schrittfolge ist ein Vorschlag, Sie können einzelne Schritte auch eher oder später ausführen (z.
Seite 57: Digitalbaugruppen Parametrieren
Digitalbaugruppen 3.3 Digitalbaugruppen parametrieren Digitalbaugruppen parametrieren Einleitung Digitalbaugruppen können verschiedene Eigenschaften haben. Sie können die Eigenschaften einiger Baugruppen durch Parametrierung festlegen. Die Informationen dieses Kapitels betreffen nur die parametrierbaren Digitalbaugruppen: ● Digitaleingabebaugruppe SM 321; DI 16 x DC 24 V mit Prozess- und Diagnosealarm, taktsynchron;...
Seite 58: Diagnose Der Digitalbaugruppen
Digitalbaugruppen 3.4 Diagnose der Digitalbaugruppen Parameter der Digitalbaugruppen Die einstellbaren Parameter finden Sie im speziellen Kapitel zur Baugruppe. Siehe auch Parameter der Digitaleingabebaugruppen (Seite 523) Diagnose der Digitalbaugruppen Einleitung Die Informationen dieses Kapitels betreffen nur die diagnosefähigen Digitalbaugruppen für S7-300. ●...
Seite 59: So Schützen Sie Digitalbaugruppen Vor Induktiven Überspannungen
Digitalbaugruppen 3.5 So schützen Sie Digitalbaugruppen vor Induktiven Überspannungen Diagnosemeldungen auslesen Sie können die detaillierten Diagnosemeldungen mittels SFCs im Anwenderprogramm auslesen (siehe Anhang Diagnosedaten der Signalbaugruppen (Seite 575)). Die Fehlerursache können Sie sich in STEP 7 in der Baugruppendiagnose anzeigen lassen (siehe Online-Hilfe STEP 7).
Seite 60: Beschaltung Von Gleichstrombetätigten Spulen
Digitalbaugruppen 3.5 So schützen Sie Digitalbaugruppen vor Induktiven Überspannungen Beispiel Das folgende Bild zeigt einen Ausgabestromkreis, der zusätzliche Überspannungsschutz- Einrichtungen notwendig macht. ① Kontakt im Ausgabestromkreis ② Induktivität benötigt eine Beschaltung Bild 3-1 Relaiskontakt für NOT-AUS im Ausgabestromkreis Beschaltung von gleichstrombetätigten Spulen Gleichstrombetätigte Spulen werden wie im folgenden Bild dargestellt mit Dioden oder Z- Dioden beschaltet.
Seite 61: Digitaleingabebaugruppe Sm 321; Di 64 X Dc 24 V, Sinking/Sourcing; (6Es7321-1Bp00-0Aa0)
Digitalbaugruppen 3.6 Digitaleingabebaugruppe SM 321; DI 64 x DC 24 V, Sinking/Sourcing; (6ES7321-1BP00-0AA0) Beschaltung von wechselstrombetätigten Spulen Wechselstrombetätigte Spulen werden wie im Bild dargestellt mit Varistoren oder RC- Gliedern beschaltet. ① mit Varistor ② mit RC-Glied Bild 3-3 Beschaltung von wechselstrombetätigten Spulen Die Beschaltung mit Varistor hat folgende Eigenschaften: ●...
Seite 62 Digitalbaugruppen 3.6 Digitaleingabebaugruppe SM 321; DI 64 x DC 24 V, Sinking/Sourcing; (6ES7321-1BP00-0AA0) Anschluss- und Prinzipschaltbild der SM 321; DI 64 x DC 24 V, Sinking/Sourcing ① Kanalnummer ② Statusanzeige - grün ③ Rückwandbusanschaltung ④ Anschluss für Betriebsart "Sinking" ⑤ Anschluss für Betriebsart "Sourcing"...
Seite 63 Digitalbaugruppen 3.6 Digitaleingabebaugruppe SM 321; DI 64 x DC 24 V, Sinking/Sourcing; (6ES7321-1BP00-0AA0) Anschlussbelegung der SM 321; DI 64 x DC 24 V, Sinking/Sourcing Das folgende Bild zeigt die Zuordnung der Kanäle zu den Adressen (Eingangsbyte x bis Eingangsbyte x+7) Terminalblock 40-polig Bei der SM321;...
Seite 64 Digitalbaugruppen 3.6 Digitaleingabebaugruppe SM 321; DI 64 x DC 24 V, Sinking/Sourcing; (6ES7321-1BP00-0AA0) Die folgende Tabelle zeigt die Anschlussbelegung der Kanäle zum Terminalblock für die Baugruppe SM321; DI 64 X DC 24 V Sinking/Sourcing. Klemme Funktion Klemme Funktion E x.0 E x+2.0 E x.1 E x+2.1...
Seite 65 Digitalbaugruppen 3.6 Digitaleingabebaugruppe SM 321; DI 64 x DC 24 V, Sinking/Sourcing; (6ES7321-1BP00-0AA0) Technische Daten der SM 321; DI 64 x DC 24 V, Sinking/Sourcing Technische Daten Maße und Gewicht Abmessungen (B x H x T) (mm) 40 x 125 x 112 (einschließlich Schutzabdeckung, erforderlich für nicht verwendete Anschlüsse) Gewicht ca.
Seite 66 Die 64-kanaligen E/A-Baugruppen werden von den nachstehenden Versionen von ET 200M unterstützt. Laden Sie die entsprechenden GSD/GSDML-Dateien über folgenden Link herunter: Im Internet (http://www.siemens.com/automation/service). ● Zum Suchen nach PROFIBUS-GSD-Dateien geben Sie die Beitrags-ID:113498 ein. ● Zum Suchen nach PROFINET-GSDML-Dateien geben Sie die Beitrags-ID: 25057900 ein.
Seite 67 Digitalbaugruppen 3.6 Digitaleingabebaugruppe SM 321; DI 64 x DC 24 V, Sinking/Sourcing; (6ES7321-1BP00-0AA0) Einsatz der Baugruppe in S7-300 und ET 200M Die Digitaleingabebaugruppe SM 321, DI 64 kann mit allen erhältlichen CPUs eingesetzt werden, sofern die Station mit STEP 7 projektiert wurde. Ein Anlauf ohne geladene Projektierung wird nicht unterstützt.
Seite 68 Digitalbaugruppen 3.6 Digitaleingabebaugruppe SM 321; DI 64 x DC 24 V, Sinking/Sourcing; (6ES7321-1BP00-0AA0) F-CPUs Bestellnummer CPU315F-2 DP 6ES7315-6FF0x-0AB0 CPU317F-2 DP 6ES7317-6FF0x-0AB0 CPU315F-2 PN/DP 6ES7315-2FH1x-0AB0 CPU317F-2 PN/DP 6ES7317-2FJ10-0AB0 6ES7317-2FK13-0AB0 CPU319F-3 PN/DP 6ES7318-3FL00-0AB0 T-CPUs Bestellnummer CPU315T-2 DP 6ES7315-6TG10-0AB0 CPU317T-2 DP 6ES7317-6TJ10-0AB0 C7-CPUs Bestellnummer C7-613 6ES7613-1CA01-0AE3...
Seite 69: Digitaleingabebaugruppe Sm 321; Di 32 X Dc 24 V; (6Es7321-1Bl00-0Aa0)
Digitalbaugruppen 3.7 Digitaleingabebaugruppe SM 321; DI 32 x DC 24 V; (6ES7321-1BL00-0AA0) Digitaleingabebaugruppe SM 321; DI 32 x DC 24 V; (6ES7321-1BL00-0AA0) Bestellnummer: "Standard-Baugruppe" 6ES7321-1BL00-0AA0 Bestellnummer: "SIPLUS S7-300-Baugruppe" 6AG1321-1BL00-2AA0 Eigenschaften Die SM 321; DI 32 x DC 24 V zeichnet sich durch folgende Eigenschaften aus: ●...
Seite 70 Digitalbaugruppen 3.7 Digitaleingabebaugruppe SM 321; DI 32 x DC 24 V; (6ES7321-1BL00-0AA0) Anschlussbelegung der SM 321; DI 32 x DC 24 V Das folgende Bild zeigt die Zuordnung der Kanäle zu den Adressen (Eingangsbyte x bis Eingangsbyte x+3). Technische Daten der SM 321; DI 32 x DC 24 V Technische Daten Maße und Gewicht Abmessungen B x H x T (mm)
Seite 71 Digitalbaugruppen 3.7 Digitaleingabebaugruppe SM 321; DI 32 x DC 24 V; (6ES7321-1BL00-0AA0) Technische Daten Isolation geprüft mit DC 500 V Stromaufnahme max. 15 mA aus Rückwandbus  Verlustleistung der Baugruppe typ. 6,5 W Status, Alarme, Diagnosen Statusanzeige grüne LED pro Kanal Alarme keine Diagnosefunktionen...
Seite 72: Digitaleingabebaugruppe Sm 321; Di 32 X Ac 120 V; (6Es7321-1El00-0Aa0)
Digitalbaugruppen 3.8 Digitaleingabebaugruppe SM 321; DI 32 x AC 120 V; (6ES7321-1EL00-0AA0) Digitaleingabebaugruppe SM 321; DI 32 x AC 120 V; (6ES7321-1EL00-0AA0) Bestellnummer 6ES7321-1EL00-0AA0 Eigenschaften Die SM 321; DI 32 x AC 120 V zeichnet sich durch folgende Eigenschaften aus: ●...
Seite 73: Anschlussbelegung
Digitalbaugruppen 3.8 Digitaleingabebaugruppe SM 321; DI 32 x AC 120 V; (6ES7321-1EL00-0AA0) Anschlussbelegung Das folgende Bild zeigt die Zuordnung der Kanäle zu den Adressen (Eingangsbyte x bis Eingangsbyte x +3). Technische Daten der SM 321; DI 32 x AC 120 V Technische Daten Maße und Gewichte Abmessungen B x H x T (mm)
Seite 74 Digitalbaugruppen 3.8 Digitaleingabebaugruppe SM 321; DI 32 x AC 120 V; (6ES7321-1EL00-0AA0) Technische Daten Isolation geprüft mit DC 2500 V Stromaufnahme max. 16 mA aus Rückwandbus  Verlustleistung der Baugruppe typ. 4 W Status, Alarme, Diagnosen Statusanzeige grüne LED pro Kanal Alarme keine Diagnosefunktionen...
Seite 75: Digitaleingabebaugruppe Sm 321; Di 16 X Dc 24 V; (6Es7321-1Bh02-0Aa0)
Digitalbaugruppen 3.9 Digitaleingabebaugruppe SM 321; DI 16 x DC 24 V; (6ES7321-1BH02-0AA0) Digitaleingabebaugruppe SM 321; DI 16 x DC 24 V; (6ES7321-1BH02-0AA0) Bestellnummer: "Standard-Baugruppe" 6ES7321-1BH02-0AA0 Bestellnummer: "SIPLUS S7-300-Baugruppe" 6AG1321-1BH02-2AA0 Eigenschaften Die SM 321; DI 16 x DC 24 V zeichnet sich durch folgende Eigenschaften aus: ●...
Seite 76 Digitalbaugruppen 3.9 Digitaleingabebaugruppe SM 321; DI 16 x DC 24 V; (6ES7321-1BH02-0AA0) Technische Daten der SM 321; DI 16 x DC 24 V Technische Daten Maße und Gewicht Abmessungen B x H x T (mm) 40 x 125 x 117 Gewicht ca.
Seite 77 Digitalbaugruppen 3.9 Digitaleingabebaugruppe SM 321; DI 16 x DC 24 V; (6ES7321-1BH02-0AA0) Technische Daten Daten zur Auswahl eines Gebers Eingangsspannung DC 24 V Nennwert  13 bis 30 V für Signal "1"  - 30 bis + 5 V für Signal "0" ...
Seite 78: Digitaleingabebaugruppe Sm 321; Di 16 X Dc 24 V High Speed; (6Es7321-1Bh10-0Aa0)
Digitalbaugruppen 3.10 Digitaleingabebaugruppe SM 321; DI 16 x DC 24 V High Speed; (6ES7321-1BH10-0AA0) 3.10 Digitaleingabebaugruppe SM 321; DI 16 x DC 24 V High Speed; (6ES7321-1BH10-0AA0) Bestellnummer 6ES7321-1BH10-0AA0 Eigenschaften Die SM 321; DI 16 x DC 24 V High Speed zeichnet sich durch folgende Eigenschaften aus: ●...
Seite 79 Digitalbaugruppen 3.10 Digitaleingabebaugruppe SM 321; DI 16 x DC 24 V High Speed; (6ES7321-1BH10-0AA0) Technische Daten der SM 321; DI 16 x DC 24 V High Speed Technische Daten Maße und Gewicht Abmessungen B x H x T (mm) 40 x 125 x 117 Gewicht ca.
Seite 80 Digitalbaugruppen 3.10 Digitaleingabebaugruppe SM 321; DI 16 x DC 24 V High Speed; (6ES7321-1BH10-0AA0) Technische Daten Daten zur Auswahl eines Gebers Eingangsspannung DC 24 V Nennwert  13 bis 30 V für Signal "1"  - 30 bis + 5 V für Signal "0"...
Seite 81: Digitaleingabebaugruppe Sm 321; Di 16 X Dc 24 V; Prozess-/ Diagnosealarm (6Es7321-7Bh01-0Ab0)
Digitalbaugruppen 3.11 Digitaleingabebaugruppe SM 321; DI 16 x DC 24 V; Prozess-/ Diagnosealarm (6ES7321-7BH01-0AB0) 3.11 Digitaleingabebaugruppe SM 321; DI 16 x DC 24 V; Prozess-/ Diagnosealarm (6ES7321-7BH01-0AB0) Bestellnummer: "Standard-Baugruppe" 6ES7321-7BH01-0AB0 Bestellnummer: "SIPLUS S7-300-Baugruppe" 6AG1321-7BH01-2AB0 Eigenschaften Die SM 321; DI 16 x DC 24 V; mit Prozess- und Diagnosealarm zeichnet sich durch folgende Eigenschaften aus: ●...
Seite 82: Anschlussbild Für Redundante Versorgung Von Gebern
Digitalbaugruppen 3.11 Digitaleingabebaugruppe SM 321; DI 16 x DC 24 V; Prozess-/ Diagnosealarm (6ES7321-7BH01-0AB0) Anschluss- und Prinzipschaltbild der SM 321; DI 16 x DC 24 V ① Kanalnummer ② Statusanzeigen -grün Fehleranzeigen -rot Geberversorgung V -grün ③ Rückwandbusanschaltung ④ Drahtbrucherkennung Anschlussbild für redundante Versorgung von Gebern Das folgende Bild zeigt, wie Geber über Vs zusätzlich mit einer redundanten Spannungsquelle versorgt werden können.
Seite 83: Anschlussbild Für Widerstandsbeschaltung Der Geber
Digitalbaugruppen 3.11 Digitaleingabebaugruppe SM 321; DI 16 x DC 24 V; Prozess-/ Diagnosealarm (6ES7321-7BH01-0AB0) Anschlussbild für Widerstandsbeschaltung der Geber Zur Detektion eines Drahtbruchs ist es erforderlich, Geberkontakte mit einem Widerstand zu beschalten. Bild 3-5 Anschlussbild für Widerstandsbeschaltung der Geber der SM 321; DI 16 x DC 24 V Technische Daten der SM 321;...
Seite 84 Digitalbaugruppen 3.11 Digitaleingabebaugruppe SM 321; DI 16 x DC 24 V; Prozess-/ Diagnosealarm (6ES7321-7BH01-0AB0) Technische Daten Zulässige Potenzialdifferenz DC 75 V / AC 60 V zwischen verschiedenen Stromkreisen  Isolation geprüft mit DC 500 V Stromaufnahme max. 130 mA aus Rückwandbus ...
Seite 85: Taktsynchronität
Digitalbaugruppen 3.11 Digitaleingabebaugruppe SM 321; DI 16 x DC 24 V; Prozess-/ Diagnosealarm (6ES7321-7BH01-0AB0) Technische Daten Anschluss der Signalgeber mit 20-poligem Frontstecker Widerstandsbeschaltung des Gebers für Drahtbruchüberwachung 10 bis 18 kOhm Zeit/Frequenz Interne Aufbereitungszeit für Diagnosen (im nicht taktsynchronen Betrieb) Freigabe Prozess- und Diagnosealarm max.
Seite 86: Betriebsart: Taktsynchronität
STEP 7 parametrierten Eingangsverzögerung immer auf 100 μs ein" Weitere Informationen Weitere Informationen zur Taktsynchronität finden Sie in der Online-Hilfe von STEP 7, in der Betriebsanleitung Dezentrales Peripheriesystem ET 200M (http://support.automation.siemens.com/WW/view/de/1142798) und im Funktionshandbuch Taktsynchronität (http://support.automation.siemens.com/WW/view/de/15218045). Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 87: Parametrierung
Digitalbaugruppen 3.11 Digitaleingabebaugruppe SM 321; DI 16 x DC 24 V; Prozess-/ Diagnosealarm (6ES7321-7BH01-0AB0) 3.11.2 Parameter der SM 321; DI 16 x DC 24 V Parametrierung Wie Sie Digitalbaugruppen generell parametrieren, finden Sie im Kapitel Digitalbaugruppen parametrieren (Seite 57) beschrieben. Parameter der SM 321;...
Seite 88: Zuordnung Der Alarm-Parameter Zu Kanalgruppen
Digitalbaugruppen 3.11 Digitaleingabebaugruppe SM 321; DI 16 x DC 24 V; Prozess-/ Diagnosealarm (6ES7321-7BH01-0AB0) Zuordnung der Alarm-Parameter zu Kanalgruppen Die folgende Tabelle zeigt, welche Kanäle jeweils als eine Kanalgruppe zusammengefasst werden, wenn Sie Alarmbearbeitung parametrieren möchten. Die Kanalgruppennummer benötigen Sie für die Parametrierung im Anwenderprogramm mit SFC.
Seite 89: Diagnose Der Sm 321; Di 16 X Dc 24 V
Digitalbaugruppen 3.11 Digitaleingabebaugruppe SM 321; DI 16 x DC 24 V; Prozess-/ Diagnosealarm (6ES7321-7BH01-0AB0) 3.11.3 Diagnose der SM 321; DI 16 x DC 24 V Diagnosemeldungen der SM 321; DI 16 x DC 24 V Die folgende Tabelle gibt Ihnen einen Überblick über die Diagnosemeldungen der SM 321; DI 16 x DC 24 V.
Seite 90: Fehlerursachen Und Abhilfemaßnahmen
Digitalbaugruppen 3.11 Digitaleingabebaugruppe SM 321; DI 16 x DC 24 V; Prozess-/ Diagnosealarm (6ES7321-7BH01-0AB0) Fehlerursachen und Abhilfemaßnahmen Tabelle 3- 14 Diagnosemeldungen der SM 321; DI 16 x DC 24 V, Fehlerursachen und Abhilfemaßnahmen Diagnosemeldung mögliche Fehlerursache Abhilfemaßnahme fehlende Geberversorgung Überlast der Geberversorgung Überlast beseitigen Kurzschluss der Geberversorgung nach M Kurzschluss beseitigen...
Seite 91: Verhalten Der Sm 321; Di 16 X Dc 24 V
Digitalbaugruppen 3.11 Digitaleingabebaugruppe SM 321; DI 16 x DC 24 V; Prozess-/ Diagnosealarm (6ES7321-7BH01-0AB0) 3.11.4 Verhalten der SM 321; DI 16 x DC 24 V Einfluss von Betriebszustand und Versorgungsspannung auf die Eingabewerte Die Eingabewerte der SM 321; DI 16 x DC 24 sind abhängig vom Betriebszustand der CPU und von der Versorgungsspannung der Baugruppe.
Seite 92 Digitalbaugruppen 3.11 Digitaleingabebaugruppe SM 321; DI 16 x DC 24 V; Prozess-/ Diagnosealarm (6ES7321-7BH01-0AB0) 3.11.5 Alarme der SM 321; DI 16 x DC 24 V Einleitung In diesem Kapitel ist die SM 321; DI 16 x DC 24 V hinsichtlich ihres Alarmverhaltens beschrieben.
Seite 93: Alarmauslösende Kanäle
Digitalbaugruppen 3.11 Digitaleingabebaugruppe SM 321; DI 16 x DC 24 V; Prozess-/ Diagnosealarm (6ES7321-7BH01-0AB0) Prozessalarm verloren Wurde für einen Kanal ein Alarm zwischengespeichert und tritt an diesem Kanal ein weiterer Alarm auf, bevor er von der CPU bearbeitet wurde, so wird ein Diagnosealarm "Prozessalarm verloren"...
Seite 94: Digitaleingabebaugruppe Sm 321; Di 16 X Dc 24 V; M-Lesend; (6Es7321-1Bh50-0Aa0)
Digitalbaugruppen 3.12 Digitaleingabebaugruppe SM 321; DI 16 x DC 24 V; M-lesend; (6ES7321-1BH50-0AA0) 3.12 Digitaleingabebaugruppe SM 321; DI 16 x DC 24 V; M-lesend; (6ES7321-1BH50-0AA0) Bestellnummer 6ES7321-1BH50-0AA0 Eigenschaften Die SM 321; DI 16 x DC 24 V; M-lesend zeichnet sich durch folgende Eigenschaften aus: ●...
Seite 95 Digitalbaugruppen 3.12 Digitaleingabebaugruppe SM 321; DI 16 x DC 24 V; M-lesend; (6ES7321-1BH50-0AA0) Technische Daten der SM 321; DI 16 x DC 24 V Technische Daten Maße und Gewicht Abmessungen B x H x T (mm) 40 x 125 x 117 Gewicht ca.
Seite 96: Digitaleingabebaugruppe Sm 321; Di 16 X Uc 24/48 V; (6Es7321-1Ch00-0Aa0)
Digitalbaugruppen 3.13 Digitaleingabebaugruppe SM 321; DI 16 x UC 24/48 V; (6ES7321-1CH00-0AA0) Technische Daten Eingangsverzögerung 1,2 bis 4,8 ms bei "0" nach "1"  1,2 bis 4,8 ms bei "1" nach "0"  Eingangskennlinie nach IEC 61131, Typ 1 Anschluss von 2-Draht-BEROs möglich max.
Seite 97 Digitalbaugruppen 3.13 Digitaleingabebaugruppe SM 321; DI 16 x UC 24/48 V; (6ES7321-1CH00-0AA0) Anschluss- und Prinzipschaltbild der SM 321; DI 16 x UC 24/48 V ① Kanalnummer ② Statusanzeige -grün ③ Rückwandbusanschaltung Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 98 Digitalbaugruppen 3.13 Digitaleingabebaugruppe SM 321; DI 16 x UC 24/48 V; (6ES7321-1CH00-0AA0) Technische Daten der SM 321; DI 16 x UC 24/48 V Technische Daten Maße und Gewicht Abmessungen B x H x T 40 x 125 x 117 Gewicht ca.
Seite 99 Digitalbaugruppen 3.13 Digitaleingabebaugruppe SM 321; DI 16 x UC 24/48 V; (6ES7321-1CH00-0AA0) Technische Daten Daten zum Auswählen eines Gebers Eingangsspannung 24 oder 48 V DC/ 24 oder 48 V AC Nennwert  14 V bis 60 V bei Signal "1" ...
Seite 100: Digitaleingabebaugruppe Sm 321; Di 16 X Dc 48-125 V; (6Es7321-1Ch20-0Aa0)
Digitalbaugruppen 3.14 Digitaleingabebaugruppe SM 321; DI 16 x DC 48-125 V; (6ES7321-1CH20-0AA0) 3.14 Digitaleingabebaugruppe SM 321; DI 16 x DC 48-125 V; (6ES7321-1CH20-0AA0) Bestellnummer: "Standard-Baugruppe" 6ES7321-1CH20-0AA0 Bestellnummer: "SIPLUS S7-300-Baugruppe" 6AG1321-1CH20-2AA0 Eigenschaften Die SM 321; DI 16 x DC 48-125 V zeichnet sich durch folgende Eigenschaften aus: ●...
Seite 101 Digitalbaugruppen 3.14 Digitaleingabebaugruppe SM 321; DI 16 x DC 48-125 V; (6ES7321-1CH20-0AA0) Technische Daten der SM 321; DI 16 x DC 48-125 V Technische Daten Maße und Gewicht Abmessungen B x H x T (mm) 40 x 125 x 120 Gewicht ca.
Seite 102 Digitalbaugruppen 3.14 Digitaleingabebaugruppe SM 321; DI 16 x DC 48-125 V; (6ES7321-1CH20-0AA0) Technische Daten Daten zur Auswahl eines Gebers Eingangsspannung DC 48 V bis DC 125 V Nennwert  30 V bis 146 V für Signal "1"  -146 V bis 15 V für Signal "0"...
Seite 103: Digitaleingabebaugruppe Sm 321; Di 16 X Ac 120/230 V; (6Es7321-1Fh00-0Aa0)
Digitalbaugruppen 3.15 Digitaleingabebaugruppe SM 321; DI 16 x AC 120/230 V; (6ES7321-1FH00-0AA0) 3.15 Digitaleingabebaugruppe SM 321; DI 16 x AC 120/230 V; (6ES7321-1FH00-0AA0) Bestellnummer 6ES7321-1FH00-0AA0 Eigenschaften Die SM 321; DI 16 x AC 120/230 V zeichnet sich durch folgende Eigenschaften aus: ●...
Seite 104 Digitalbaugruppen 3.15 Digitaleingabebaugruppe SM 321; DI 16 x AC 120/230 V; (6ES7321-1FH00-0AA0) Technische Daten der SM 321; DI 16 x AC 120/230 V: Technische Daten Maße und Gewicht Abmessungen B x H x T 40 x 125 x 117 Gewicht ca.
Seite 105 Digitalbaugruppen 3.15 Digitaleingabebaugruppe SM 321; DI 16 x AC 120/230 V; (6ES7321-1FH00-0AA0) Technische Daten Daten zur Auswahl eines Gebers Eingangsspannung AC 120/230 V Nennwert  79 bis 264 V für Signal "1"  0 bis 40 V für Signal "0" ...
Seite 106: Digitaleingabebaugruppe Sm 321; Di 8 X Ac 120/230 V; (6Es7321-1Ff01-0Aa0)
Digitalbaugruppen 3.16 Digitaleingabebaugruppe SM 321; DI 8 x AC 120/230 V; (6ES7321-1FF01-0AA0) 3.16 Digitaleingabebaugruppe SM 321; DI 8 x AC 120/230 V; (6ES7321-1FF01-0AA0) Bestellnummer: "Standard-Baugruppe" 6ES7321-1FF01-0AA0 Bestellnummer: "SIPLUS S7-300-Baugruppe" 6AG1321-1FF01-2AA0 Eigenschaften Die SM 321; DI 8 x AC 120/230 V zeichnet sich durch folgende Eigenschaften aus: ●...
Seite 107 Digitalbaugruppen 3.16 Digitaleingabebaugruppe SM 321; DI 8 x AC 120/230 V; (6ES7321-1FF01-0AA0) Technische Daten der SM 321; DI 8 x AC 120/230 V Technische Daten Maße und Gewicht Abmessungen B x H x T (mm) 40 x 125 x 117 Gewicht ca.
Seite 108 Digitalbaugruppen 3.16 Digitaleingabebaugruppe SM 321; DI 8 x AC 120/230 V; (6ES7321-1FF01-0AA0) Technische Daten Daten zur Auswahl eines Gebers Eingangsspannung AC 120/230 V Nennwert  79 bis 264 V für Signal "1"  0 bis 40 V für Signal "0" ...
Seite 109: Digitaleingabebaugruppe Sm 321; Di 8 X Ac 120/230 V Isol; (6Es7321-1Ff10-0Aa0)
Digitalbaugruppen 3.17 Digitaleingabebaugruppe SM 321; DI 8 x AC 120/230 V ISOL; (6ES7321-1FF10-0AA0) 3.17 Digitaleingabebaugruppe SM 321; DI 8 x AC 120/230 V ISOL; (6ES7321-1FF10-0AA0) Bestellnummer 6ES7321-1FF10-0AA0 Eigenschaften Die Digitaleingabebaugruppe SM 321; DI 8 x AC 120/230 V ISOL zeichnet sich durch folgende Eigenschaften aus: ●...
Seite 110 Digitalbaugruppen 3.17 Digitaleingabebaugruppe SM 321; DI 8 x AC 120/230 V ISOL; (6ES7321-1FF10-0AA0) Technische Daten der SM 321; DI 8 x AC 120/230 V ISOL Technische Daten Maße und Gewicht Abmessungen B × H × T 40 × 125 × 117 Gewicht ca.
Seite 111 Digitalbaugruppen 3.17 Digitaleingabebaugruppe SM 321; DI 8 x AC 120/230 V ISOL; (6ES7321-1FF10-0AA0) Technische Daten Daten zur Auswahl eines Gebers Eingangsspannung AC 120/230 V Nennwert  79 bis 264 V für Signal "1"  0 bis 40 V für Signal "0" ...
Seite 112: Digitalausgabebaugruppe Sm 322; Do 64 X Dc 24 V/0,3 A Sourcing; (6Es7322-1Bp00-0Aa0)
Digitalbaugruppen 3.18 Digitalausgabebaugruppe SM 322; DO 64 x DC 24 V/0,3 A Sourcing; (6ES7322-1BP00-0AA0) 3.18 Digitalausgabebaugruppe SM 322; DO 64 x DC 24 V/0,3 A Sourcing; (6ES7322-1BP00-0AA0) Bestellnummer 6ES7322-1BP00-0AA0 Eigenschaften Die SM 322; DO 64 x DC 24 V/0,3 A Sourcing zeichnet sich durch folgende Eigenschaften aus: ●...
Seite 113 Digitalbaugruppen 3.18 Digitalausgabebaugruppe SM 322; DO 64 x DC 24 V/0,3 A Sourcing; (6ES7322-1BP00-0AA0) Anschlussbelegung der SM 322; DO 64 x DC 24 V/0,3 A Sourcing Das folgende Bild zeigt die Zuordnung der Kanäle zu den Adressen (Ausgangssbyte x bis Ausgangsbyte x+7) Terminalblock 40-polig Bei der SM 322;...
Seite 114 Digitalbaugruppen 3.18 Digitalausgabebaugruppe SM 322; DO 64 x DC 24 V/0,3 A Sourcing; (6ES7322-1BP00-0AA0) Die folgende Tabelle zeigt die Anschlussbelegung der Kanäle zum Stecker für die Baugruppe SM 322; DO 64 x DC 24 V/0,3 A Sourcing. Klemme Funktion Klemme Funktion A x.0 A x+2.0...
Seite 115 Digitalbaugruppen 3.18 Digitalausgabebaugruppe SM 322; DO 64 x DC 24 V/0,3 A Sourcing; (6ES7322-1BP00-0AA0) Technische Daten der SM 322, DO 64 x DC 24 V, 0,3 A Sourcing Technische Daten Maße und Gewicht Abmessungen (B x H x T) (mm) 40 x 125 x 112 (einschließlich Schutzabdeckung, erforderlich für nicht verwendete Anschlüsse) Gewicht...
Seite 116 Die 64-kanaligen E/A-Baugruppen werden von den nachstehenden Versionen von ET 200M unterstützt. Laden Sie die entsprechenden GSD/GSDML-Dateien über folgenden Link herunter: Im Internet (http://www.siemens.com/automation/service). ● Zum Suchen nach PROFIBUS-GSD-Dateien geben Sie die Beitrags-ID:113498 ein. ● Zum Suchen nach PROFINET-GSDML-Dateien geben Sie die Beitrags-ID: 25057900 ein.
Seite 117 Digitalbaugruppen 3.18 Digitalausgabebaugruppe SM 322; DO 64 x DC 24 V/0,3 A Sourcing; (6ES7322-1BP00-0AA0) PROFIBUS ● IM153-1, ab 6ES7153-1AA03-0XB0, E12 mit GSD-Datei SI01801D.*, Version V 1.5 ● IM153-2, ab 6ES7153-2BA02-0XB0, E01 mit GSD-Datei SI04801E.*, Version V 1.0 PROFINET ● IM153-4 PN, ab 6ES7153-4AA00-0XB0 mit GSDML-Datei Version V 2.1 ●...
Seite 118 Digitalbaugruppen 3.18 Digitalausgabebaugruppe SM 322; DO 64 x DC 24 V/0,3 A Sourcing; (6ES7322-1BP00-0AA0) M-CPUs Bestellnummer CPU312 6ES7312-1AD1x-0AB0 6ES7312-1AE13-0AB0 CPU314 6ES7314-1AF1x-0AB0 6ES7314-1AG13-0AB0 CPU315-2 DP 6ES7315-2AF0x-0AB0 6ES7315-2AG10-0AB0 CPU316-2 DP 6ES7316-2AG00-0AB0 CPU317-2 DP 6ES7317-2AJ10-0AB0 CPU315-2 PN/DP 6ES7315-2EG10-0AB0 6ES7315-2EH13-0AB0 CPU317-2 PN/DP 6ES7317-2EJ10-0AB0 6ES7317-2EK13-0AB0 CPU319-3 PN/DP 6ES7318-3EL00-0AB0 F-CPUs...
Seite 119: Digitalausgabebaugruppe Sm 322; Do 64 X Dc 24 V/0,3 A Sinking (6Es7322-1Bp50-0Aa0)
Digitalbaugruppen 3.19 Digitalausgabebaugruppe SM 322; DO 64 x DC 24 V/0,3 A Sinking (6ES7322-1BP50-0AA0) 3.19 Digitalausgabebaugruppe SM 322; DO 64 x DC 24 V/0,3 A Sinking (6ES7322-1BP50-0AA0) Bestellnummer 6ES7322-1BP50-0AA0 Eigenschaften Die Digitalausgabebaugruppe SM 322; DO 64 x DC 24 V, 0,3 A Sinking besitzt die folgenden Merkmale: ●...
Seite 120 Digitalbaugruppen 3.19 Digitalausgabebaugruppe SM 322; DO 64 x DC 24 V/0,3 A Sinking (6ES7322-1BP50-0AA0) Anschlussbelegung der SM 322; DO 64 x DC 24 V, 0,3 A Sinking Das folgende Bild zeigt die Zuordnung der Kanäle zu den Adressen (Ausgangsbyte x bis Ausgangsbyte x+7) Terminalblock 40-polig Bei der SM 322;...
Seite 121 Digitalbaugruppen 3.19 Digitalausgabebaugruppe SM 322; DO 64 x DC 24 V/0,3 A Sinking (6ES7322-1BP50-0AA0) Die folgende Tabelle zeigt die Anschlussbelegung der Kanäle zum Terminalblock für die Baugruppe SM 322; DO 64 x DC 24 V/0,3 A Sinking. Klemme Funktion Klemme Funktion A x.0 A x+2.0...
Seite 122 Digitalbaugruppen 3.19 Digitalausgabebaugruppe SM 322; DO 64 x DC 24 V/0,3 A Sinking (6ES7322-1BP50-0AA0) Technische Daten der SM 322, DO 64 x DC 24 V, 0,3 A (Sinking) Technische Daten Maße und Gewicht Abmessungen (B x H x T) (mm) 40 x 125 x 112 (einschließlich Schutzabdeckung, erforderlich für nicht verwendete Anschlüsse) Gewicht...
Seite 123: Empfohlene Sicherung
Digitalbaugruppen 3.19 Digitalausgabebaugruppe SM 322; DO 64 x DC 24 V/0,3 A Sinking (6ES7322-1BP50-0AA0) Technische Daten Daten zur Auswahl eines Aktors Ausgangstyp Sinking Ausgangsspannung 24 V DC M+ (0,5 V) bei Volllast für Signal "1"  Ausgangsstrom bei Signal "1" typ.
Seite 124 Die 64-kanaligen E/A-Baugruppen werden von den nachstehenden Versionen von ET 200M unterstützt. Laden Sie die entsprechenden GSD/GSDML-Dateien über folgenden Link herunter: Im Internet (http://www.siemens.com/automation/service). ● Zum Suchen nach PROFIBUS-GSD-Dateien geben Sie die Beitrags-ID:113498 ein. ● Zum Suchen nach PROFINET-GSDML-Dateien geben Sie die Beitrags-ID: 25057900 ein.
Seite 125 Digitalbaugruppen 3.19 Digitalausgabebaugruppe SM 322; DO 64 x DC 24 V/0,3 A Sinking (6ES7322-1BP50-0AA0) M-CPUs Bestellnummer CPU312 6ES7312-1AD1x-0AB0 6ES7312-1AE13-0AB0 CPU314 6ES7314-1AF1x-0AB0 6ES7314-1AG13-0AB0 CPU315-2 DP 6ES7315-2AF0x-0AB0 6ES7315-2AG10-0AB0 CPU316-2 DP 6ES7316-2AG00-0AB0 CPU317-2 DP 6ES7317-2AJ10-0AB0 CPU315-2 PN/DP 6ES7315-2EG10-0AB0 6ES7315-2EH13-0AB0 CPU317-2 PN/DP 6ES7317-2EJ10-0AB0 6ES7317-2EK13-0AB0 CPU319-3 PN/DP 6ES7318-3EL00-0AB0 F-CPUs...
Seite 126: Digitalausgabebaugruppe Sm 322; Do 32 X Dc 24 V/ 0,5 A; (6Es7322-1Bl00-0Aa0)
Digitalbaugruppen 3.20 Digitalausgabebaugruppe SM 322; DO 32 x DC 24 V/ 0,5 A; (6ES7322-1BL00-0AA0) 3.20 Digitalausgabebaugruppe SM 322; DO 32 x DC 24 V/ 0,5 A; (6ES7322-1BL00-0AA0) Bestellnummer 6ES7322-1BL00-0AA0 Eigenschaften Die SM 322; DO 32 x DC 24 V/0,5 A zeichnet sich durch folgende Eigenschaften aus: ●...
Seite 127 Digitalbaugruppen 3.20 Digitalausgabebaugruppe SM 322; DO 32 x DC 24 V/ 0,5 A; (6ES7322-1BL00-0AA0) Anschluss- und Prinzipschaltbild der SM 322; DO 32 x DC 24 V/ 0,5 A ① Kanalnummer ② Statusanzeige -grün ③ Rückwandbusanschaltung Anschlussbelegung Das folgende Bild zeigt die Zuordnung der Kanäle zu den Adressen (Ausgangsbyte x bis Ausgangsbyte x+3).
Seite 128 Digitalbaugruppen 3.20 Digitalausgabebaugruppe SM 322; DO 32 x DC 24 V/ 0,5 A; (6ES7322-1BL00-0AA0) Technische Daten der SM 322; DO 32 x DC 24 V/ 0,5 A Technische Daten Maße und Gewicht Abmessungen B x H x T (mm) 40 x 125 x 117 Gewicht ca.
Seite 129 Digitalbaugruppen 3.20 Digitalausgabebaugruppe SM 322; DO 32 x DC 24 V/ 0,5 A; (6ES7322-1BL00-0AA0) Technische Daten Daten zur Auswahl eines Aktors Ausgangsspannung min. L + (- 0,8 V) bei Signal "1"  Ausgangsstrom bei Signal "1"  0,5 A Nennwert 5 mA bis 0,6 A zulässiger Bereich max.
Seite 130: Digitalausgabebaugruppe Sm 322; Do 32 X Ac 120/230 V/1 A; (6Es7322-1Fl00-0Aa0)
Digitalbaugruppen 3.21 Digitalausgabebaugruppe SM 322; DO 32 x AC 120/230 V/1 A; (6ES7322-1FL00-0AA0) 3.21 Digitalausgabebaugruppe SM 322; DO 32 x AC 120/230 V/1 A; (6ES7322-1FL00-0AA0) Bestellnummer 6ES7322-1FL00-0AA0 Eigenschaften Die SM 322; DO 32 x AC 120/230 V/1 A zeichnet sich durch folgende Eigenschaften aus: ●...
Seite 131 Digitalbaugruppen 3.21 Digitalausgabebaugruppe SM 322; DO 32 x AC 120/230 V/1 A; (6ES7322-1FL00-0AA0) Anschluss- und Prinzipschaltbild der SM 322; DO 32 x AC 120/230 V/1 A ① Kanalnummern ② Statusanzeige -grün Fehleranzeige -rot ③ Schnittstelle Rückwandbusanschaltung Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 132: Anschlussbelegung
Digitalbaugruppen 3.21 Digitalausgabebaugruppe SM 322; DO 32 x AC 120/230 V/1 A; (6ES7322-1FL00-0AA0) Anschlussbelegung Das folgende Bild zeigt die Zuordnung der Kanäle zu den Adressen (Ausgangsbyte x bis Ausgangsbyte x+3) Technische Daten der SM 322; DO 32 x AC 120/230 V/1 A Technische Daten Maße und Gewichte Abmessungen B x H x T (mm)
Seite 133 Digitalbaugruppen 3.21 Digitalausgabebaugruppe SM 322; DO 32 x AC 120/230 V/1 A; (6ES7322-1FL00-0AA0) Technische Daten Zulässige Potenzialdifferenz zwischen M und den Ausgängen AC 250 V  intern zwischen den Ausgängen verschiedener Gruppen AC 250 V  Isolation geprüft mit DC 4000 V Stromaufnahme aus Rückwandbus max.
Seite 134: Digitalausgabebaugruppe Sm 322; Do 16 X Dc 24 V/0,5 A; (6Es7322-1Bh01-0Aa0)
Digitalbaugruppen 3.22 Digitalausgabebaugruppe SM 322; DO 16 x DC 24 V/0,5 A; (6ES7322-1BH01-0AA0) 3.22 Digitalausgabebaugruppe SM 322; DO 16 x DC 24 V/0,5 A; (6ES7322-1BH01-0AA0) Bestellnummer: "Standard-Baugruppe" 6ES7322-1BH01-0AA0 Bestellnummer: "SIPLUS S7-300-Baugruppe" 6AG1322-1BH01-2AA0 Eigenschaften Die SM 322; DO 16 x DC 24 V/0,5 A zeichnet sich durch folgende Eigenschaften aus: ●...
Seite 135 Digitalbaugruppen 3.22 Digitalausgabebaugruppe SM 322; DO 16 x DC 24 V/0,5 A; (6ES7322-1BH01-0AA0) Anschluss- und Prinzipschaltbild der SM 322; DO 16 x DC 24 V/0,5 A ① Kanalnummer ② Statusanzeige -grün ③ Rückwandbusanschaltung Technische Daten der SM 322; DO 16 x DC 24 V/0,5 A Tabelle 3- 16 Technische Daten Maße und Gewicht...
Seite 136 Digitalbaugruppen 3.22 Digitalausgabebaugruppe SM 322; DO 16 x DC 24 V/0,5 A; (6ES7322-1BH01-0AA0) Technische Daten Spannungen, Ströme, Potenziale Lastnennspannung L + DC 24 V Summenstrom der Ausgänge (je Gruppe) waagerechter Aufbau  max. 4 A bis 40 °C max. 3 A bis 60 °C senkrechter Aufbau ...
Seite 137: Digitalausgabebaugruppe Sm 322; Do 16 X Dc 24 V/0,5 A: (6Es7322-8Bh10-0Ab0)
Digitalbaugruppen 3.23 Digitalausgabebaugruppe SM 322; DO 16 x DC 24 V/0,5 A: (6ES7322-8BH10-0AB0) Technische Daten Parallelschalten von 2 Ausgängen möglich (nur Ausgänge der gleichen Gruppe) zur redundanten Ansteuerung einer Last  nicht möglich zur Leistungserhöhung  Ansteuern eines Digitaleingangs möglich Schaltfrequenz max.
Seite 138 GSD-Datei bzw. eine GSDML-Datei verwendet werden. Die entsprechende Datei für die ausgewählte IM153 finden Sie als Download im Internet (http://www.siemens.com/automation/service&support) ● Baugruppendiagnose und Identifikationsdaten (I&M) sind über STEP 7 bzw. mit SIMATIC PDM ab V6.0 + SP5 (HSP0217) oder SIMATIC PDM V7.0 oder höher und EDD für ET 200M "DP_IOSystem_Siemens_ET200M_Module.Device"...
Seite 139 Digitalbaugruppen 3.23 Digitalausgabebaugruppe SM 322; DO 16 x DC 24 V/0,5 A: (6ES7322-8BH10-0AB0) Kompatibler Einsatz der Baugruppe 6ES7322-8BH0x-0AB0 Sie können die Digitalausgabebaugruppe 6ES7322-8BH0x-0AB0 ohne Änderung Ihrer Projektierung durch eine Digitalausgabebaugruppe 6ES7322-8BH10-0AB0 ersetzen. In diesem Fall bietet die Baugruppe keine Diskrepanzfehlerüberwachung. Wird dabei eine STEP 7 Version vor STEP 7 V5.1 SP3 verwendet, so wird nur das Ersatzwertverhalten über den Parametrierdialog von HW-Konfig erfasst und bei Systemanlauf zur Baugruppe übertragen.
Seite 140: Anschluss- Und Prinzipschaltbild
Digitalbaugruppen 3.23 Digitalausgabebaugruppe SM 322; DO 16 x DC 24 V/0,5 A: (6ES7322-8BH10-0AB0) Anschluss- und Prinzipschaltbild ① Statusanzeigen - grün Fehleranzeigen -rot ② Kanalnummer Die Nummern 0 bis 7 auf der rechten Seite entsprechen den Kanalnummern 8 bis 15 ③ Kanalstatus ④...
Seite 141: Technische Daten
Digitalbaugruppen 3.23 Digitalausgabebaugruppe SM 322; DO 16 x DC 24 V/0,5 A: (6ES7322-8BH10-0AB0) Technische Daten Tabelle 3- 17 Technische Daten SM 322; DO 16 x DC 24V/0,5A Technische Daten Maße und Gewicht Abmessungen B x H x T (mm) 40 x 125 x 120 Gewicht ca.
Seite 142 Digitalbaugruppen 3.23 Digitalausgabebaugruppe SM 322; DO 16 x DC 24 V/0,5 A: (6ES7322-8BH10-0AB0) Technische Daten Daten zur Auswahl eines Aktors Ausgangsspannung bei Signal "1" min. L+ (- 0,7 V)  bei Signal "0" 0,7 mA * R = Lastwiderstandswert)  max.
Seite 143: Parameter Der Digitalausgabebaugruppe
Digitalbaugruppen 3.23 Digitalausgabebaugruppe SM 322; DO 16 x DC 24 V/0,5 A: (6ES7322-8BH10-0AB0) Lastwiderstände der Aktoren Die Lastwiderstände der Aktoren müssen im Bereich von 48 Ω bis 4 kΩ liegen. Bei größeren Werten muss direkt an den Anschlussklemmen des Aktors ein geeigneter Widerstand parallel geschaltet werden (dabei maximale Verlustleistung bei Signal "1"...
Seite 144: Diagnose Der Digitalausgabebaugruppe
Digitalbaugruppen 3.23 Digitalausgabebaugruppe SM 322; DO 16 x DC 24 V/0,5 A: (6ES7322-8BH10-0AB0) 3.23.2 Diagnose der Digitalausgabebaugruppe Einleitung Generelle Informationen bzgl. Auswertung der Diagnosemeldungen finden Sie im Kapitel Diagnose der Digitalbaugruppen (Seite 58) und den Aufbau und Inhalt der einzelnen Bytes im Kapitel Diagnosedaten der SM 322;...
Seite 145: Firmware-Aktualisierung Über Hw-Konfig
Einleitung Die SM 322; DO 16 x DC 24V/0,5 A kann je nach verfügbaren kompatiblen Funktionserweiterungen auf die neueste Firmwareversion hochgerüstet werden. Die neueste Firmwareversion erhalten Sie von Ihrem Siemens-Ansprechpartner oder aus dem Internet (http://www.siemens.com/automation/service&support). Voraussetzungen / Anforderungen ● STEP 7 V5.5 +(HSP0217) und höher ●...
Seite 146: Firmware-Aktualisierung
Digitalbaugruppen 3.23 Digitalausgabebaugruppe SM 322; DO 16 x DC 24 V/0,5 A: (6ES7322-8BH10-0AB0) Firmware-Aktualisierung So aktualisieren Sie die Firmware einer zentral oder dezentral eingesetzten Baugruppe: 1. Wählen Sie die Baugruppe SM 322; DO 16 x DC 24V/0,5 A in HW-Konfig aus. 2.
Seite 147: Identifikationsdaten I&M
Digitalbaugruppen 3.23 Digitalausgabebaugruppe SM 322; DO 16 x DC 24 V/0,5 A: (6ES7322-8BH10-0AB0) 3.23.4 Identifikationsdaten I&M Eigenschaften I-Daten: Informationen zur Baugruppe, die in der Regel auf dem Baugruppegehäuse angebracht sind. I-Daten sind schreibgeschützt. Sie umfassen: ● Hardwareausgabestand ● Firmwareausgabestand ● Seriennummer M-Daten: Systemabhängige Informationen (z.
Seite 148: Digitalausgabebaugruppe Sm 322; Do 16 X Dc 24 V/0,5 A High Speed; (6Es7322-1Bh10-0Aa0)
Digitalbaugruppen 3.24 Digitalausgabebaugruppe SM 322; DO 16 x DC 24 V/0,5 A High Speed; (6ES7322-1BH10-0AA0) 3.24 Digitalausgabebaugruppe SM 322; DO 16 x DC 24 V/0,5 A High Speed; (6ES7322-1BH10-0AA0) Bestellnummer 6ES7322-1BH10-0AA0 Eigenschaften Die SM 322; DO 16 x DC 24 V/0,5 A High Speed zeichnet sich durch folgende Eigenschaften aus: ●...
Seite 149 Digitalbaugruppen 3.24 Digitalausgabebaugruppe SM 322; DO 16 x DC 24 V/0,5 A High Speed; (6ES7322-1BH10-0AA0) Anschluss- und Prinzipschaltbild der SM 322; DO 16 x DC 24 V/0,5 A High Speed ① Kanalnummer ② Statusanzeige -grün ③ Rückwandbusanschaltung Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 150 Digitalbaugruppen 3.24 Digitalausgabebaugruppe SM 322; DO 16 x DC 24 V/0,5 A High Speed; (6ES7322-1BH10-0AA0) Technische Daten der SM 322; DO 16 x DC 24 V/0,5 A High Speed Technische Daten Maße und Gewicht Abmessungen B x H x T (mm) 40 x 125 x 117 Gewicht ca.
Seite 151 Digitalbaugruppen 3.24 Digitalausgabebaugruppe SM 322; DO 16 x DC 24 V/0,5 A High Speed; (6ES7322-1BH10-0AA0) Technische Daten Daten zur Auswahl eines Aktors Ausgangsspannung min. L + (- 0,8 V) bei Signal "1"  Ausgangsstrom bei Signal "1"  0,5 A Nennwert 5 mA bis 0,6 A zulässiger Bereich...
Seite 152: Digitalausgabebaugruppe Sm 322; Do 16 X Uc 24/48 V; (6Es7322-5Gh00-0Ab0)
Digitalbaugruppen 3.25 Digitalausgabebaugruppe SM 322; DO 16 x UC 24/48 V; (6ES7322-5GH00-0AB0) 3.25 Digitalausgabebaugruppe SM 322; DO 16 x UC 24/48 V; (6ES7322-5GH00-0AB0) Bestellnummer 6ES7322-5GH00-0AB0 Eigenschaften Die Digitalausgabebaugruppe SM 322; DO 16 x UC24/48 V hat folgende Leistungsmerkmale: ● 16 einzeln potenzialgetrennte Halbleiter-Relaisausgänge ●...
Seite 153 Digitalbaugruppen 3.25 Digitalausgabebaugruppe SM 322; DO 16 x UC 24/48 V; (6ES7322-5GH00-0AB0) Anschluss- und Prinzipschaltbild der SM 322; DO 16 x UC 24/48 V ① Kanalnummer ② Status-LEDs - grün ③ Rückwandbusanschaltung Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 154 Digitalbaugruppen 3.25 Digitalausgabebaugruppe SM 322; DO 16 x UC 24/48 V; (6ES7322-5GH00-0AB0) Technische Daten der SM 322; DO 16 x UC 24/48 V Maße und Gewicht Abmessungen B x H x T (mm) 40 x 125 x 117 Gewicht ca. 260 g Baugruppenspezifische Daten Umparametrieren im RUN möglich Geben den vor der Parametrierung zuletzt gültigen...
Seite 155 Digitalbaugruppen 3.25 Digitalausgabebaugruppe SM 322; DO 16 x UC 24/48 V; (6ES7322-5GH00-0AB0) Maße und Gewicht Isolation geprüft mit zwischen Kanälen und Rückwandbus AC 1500 V  zwischen Kanälen und Spannungsversorgung der Elektronik AC 1500 V  zwischen den Ausgängen verschiedener Gruppen AC 1500 V ...
Seite 156: Parameter Der Digitalausgabebaugruppe Sm 322 Do 16 X Uc24/48 V
Digitalbaugruppen 3.25 Digitalausgabebaugruppe SM 322; DO 16 x UC 24/48 V; (6ES7322-5GH00-0AB0) 3.25.1 Parameter der Digitalausgabebaugruppe SM 322 DO 16 x UC24/48 V Parametrierung Die folgenden Tabellen zeigen Datensatznummern für statische und dynamische Parameter. Tabelle 3- 19 Datensatz Nr. 0 (statische Parameter): Parameter Kommentar Freigabe Diagnose...
Seite 157: Aufbau Des Datensatzes Und Systemdiagnose Für Sm 322 Do 16X Uc 24/48V
Digitalbaugruppen 3.25 Digitalausgabebaugruppe SM 322; DO 16 x UC 24/48 V; (6ES7322-5GH00-0AB0) Aufbau des Datensatzes und Systemdiagnose für SM 322 DO 16x UC 24/48V Datensatz 1 ist aufgebaut wie folgt: Tabelle 3- 21 Aufbau des Datensatzes für SM 322 DO 16 x UC 24/48 V Datensatz 1 Byte-Adresse Verfügbare Informationen Inhalt...
Seite 158: Digitalausgabebaugruppe Sm 322; Do 16 X Ac 120/230 V/1 A; (6Es7322-1Fh00-0Aa0)
Digitalbaugruppen 3.26 Digitalausgabebaugruppe SM 322; DO 16 x AC 120/230 V/1 A; (6ES7322-1FH00-0AA0) 3.26 Digitalausgabebaugruppe SM 322; DO 16 x AC 120/230 V/1 A; (6ES7322-1FH00-0AA0) Bestellnummer 6ES7322-1FH00-0AA0 Eigenschaften Die Digitalausgabebaugruppe SM 322; DO 16 x AC120/230 V/1 A zeichnet sich durch folgende Eigenschaften aus: ●...
Seite 159 Digitalbaugruppen 3.26 Digitalausgabebaugruppe SM 322; DO 16 x AC 120/230 V/1 A; (6ES7322-1FH00-0AA0) Technische Daten der SM 322; DO 16 x AC 120/230 V/1 A Technische Daten Maße und Gewicht Abmessungen B x H x T 40 x 125 x 117 Gewicht ca.
Seite 160 Digitalbaugruppen 3.26 Digitalausgabebaugruppe SM 322; DO 16 x AC 120/230 V/1 A; (6ES7322-1FH00-0AA0) Technische Daten Daten zur Auswahl eines Aktors Ausgangsspannung min. L 1 (- 1,5 V) bei Signal "1"  min. L 1 (- 8,5 V) – bei maximalem Strom –...
Seite 161: Digitalausgabebaugruppe Sm 322; Do 8 X Dc 24 V/2 A; (6Es7322-1Bf01-0Aa0)
Digitalbaugruppen 3.27 Digitalausgabebaugruppe SM 322; DO 8 x DC 24 V/2 A; (6ES7322-1BF01-0AA0) 3.27 Digitalausgabebaugruppe SM 322; DO 8 x DC 24 V/2 A; (6ES7322-1BF01-0AA0) Bestellnummer 6ES7322-1BF01-0AA0 Eigenschaften Die SM 322; DO 8 x DC 24 V/2 A zeichnet sich durch folgende Eigenschaften aus: ●...
Seite 162 Digitalbaugruppen 3.27 Digitalausgabebaugruppe SM 322; DO 8 x DC 24 V/2 A; (6ES7322-1BF01-0AA0) Anschluss- und Prinzipschaltbild der SM 322; DO 8 x DC 24 V/2 A ① Kanalnummer ② Statusanzeige - grün ③ Rückwandbusanschaltung Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 163 Digitalbaugruppen 3.27 Digitalausgabebaugruppe SM 322; DO 8 x DC 24 V/2 A; (6ES7322-1BF01-0AA0) Technische Daten der SM 322; DO 8 x DC 24 V/2 A Technische Daten Maße und Gewicht Abmessungen B x H x T (mm) 40 x 125 x 117 Gewicht ca.
Seite 164 Digitalbaugruppen 3.27 Digitalausgabebaugruppe SM 322; DO 8 x DC 24 V/2 A; (6ES7322-1BF01-0AA0) Technische Daten Daten zur Auswahl eines Aktors Ausgangsspannung min. L + (- 0,8 V) bei Signal "1"  Ausgangsstrom bei Signal "1"  Nennwert 5 mA bis 2,4 A zulässiger Bereich max.
Seite 165: Digitalausgabebaugruppe Sm 322; Do 8 X Dc 24 V/ 0,5 A; Mit Diagnosealarm; (6Es7322-8Bf00-0Ab0)
Digitalbaugruppen 3.28 Digitalausgabebaugruppe SM 322; DO 8 x DC 24 V/ 0,5 A; mit Diagnosealarm; (6ES7322-8BF00-0AB0) 3.28 Digitalausgabebaugruppe SM 322; DO 8 x DC 24 V/ 0,5 A; mit Diagnosealarm; (6ES7322-8BF00-0AB0) Bestellnummer: "Standard-Baugruppe" 6ES7322-8BF00-0AB0 Bestellnummer: "SIPLUS S7-300-Baugruppe" 6AG1322-8BF00-2AB0 Eigenschaften Die SM 322; DO 8 x DC 24 V/0,5 A zeichnet sich durch folgende Eigenschaften aus: ●...
Seite 166 Digitalbaugruppen 3.28 Digitalausgabebaugruppe SM 322; DO 8 x DC 24 V/ 0,5 A; mit Diagnosealarm; (6ES7322-8BF00-0AB0) Anschluss- und Prinzipschaltbild der SM 322; DO 8 x DC 24 V/0,5 A ① Kanalnummer, Kanalfehler (F) ② Statusanzeige - grün Fehleranzeige - rot ③...
Seite 167: Redundante Ansteuerung Einer Last
Digitalbaugruppen 3.28 Digitalausgabebaugruppe SM 322; DO 8 x DC 24 V/ 0,5 A; mit Diagnosealarm; (6ES7322-8BF00-0AB0) Bild 3-7 Prinzipschaltbild der SM 322; DO 8 x DC 24 V/0,5 A Redundante Ansteuerung einer Last Der Ausgang mit Reihendiode kann für eine redundante Ansteuerung einer Last genutzt werden.
Seite 168 Digitalbaugruppen 3.28 Digitalausgabebaugruppe SM 322; DO 8 x DC 24 V/ 0,5 A; mit Diagnosealarm; (6ES7322-8BF00-0AB0) Technische Daten der SM 322; DO 8 x DC 24 V/0,5 A Technische Daten Maße und Gewicht Abmessungen B x H x T (mm) 40 x 125 x 117 Gewicht ca.
Seite 169 Digitalbaugruppen 3.28 Digitalausgabebaugruppe SM 322; DO 8 x DC 24 V/ 0,5 A; mit Diagnosealarm; (6ES7322-8BF00-0AB0) Technische Daten Status, Alarme, Diagnosen Statusanzeige grüne LED pro Kanal Alarme parametrierbar Diagnosealarm  Diagnosefunktionen parametrierbar rote LED (SF) Sammelfehleranzeige  rote LED (F) pro Kanal Kanalfehleranzeige ...
Seite 170: Parameter Der Sm 322; Do 8 X Dc 24 V/0,5 A
Digitalbaugruppen 3.28 Digitalausgabebaugruppe SM 322; DO 8 x DC 24 V/ 0,5 A; mit Diagnosealarm; (6ES7322-8BF00-0AB0) 3.28.1 Parameter der SM 322; DO 8 x DC 24 V/0,5 A Parametrierung Wie Sie Digitalbaugruppen generell parametrieren, finden Sie im Kapitel Digitalbaugruppen parametrieren (Seite 57) beschrieben. Parameter der SM 322;...
Seite 171: Diagnose Der Sm 322; Do 8 X Dc 24 V/0,5 A
Digitalbaugruppen 3.28 Digitalausgabebaugruppe SM 322; DO 8 x DC 24 V/ 0,5 A; mit Diagnosealarm; (6ES7322-8BF00-0AB0) 3.28.2 Diagnose der SM 322; DO 8 x DC 24 V/0,5 A Diagnosemeldungen der SM 322; DO 8 x DC 24 V/0,5 A Die folgende Tabelle gibt Ihnen einen Überblick über die Diagnosemeldungen der SM 322;...
Seite 172: Fehlerursachen Und Abhilfemaßnahmen
Digitalbaugruppen 3.28 Digitalausgabebaugruppe SM 322; DO 8 x DC 24 V/ 0,5 A; mit Diagnosealarm; (6ES7322-8BF00-0AB0) Fehlerursachen und Abhilfemaßnahmen Tabelle 3- 25 Diagnosemeldungen der SM 322; DO 8 x DC 24 V/0,5 A, Fehlerursachen und Abhilfemaßnahmen Diagnosemeldung Fehlererkennung mögliche Fehlerursache Abhilfemaßnahme bei ...
Seite 173: Verhalten Der Sm 322; Do 8 X Dc 24 V/0,5 A
Digitalbaugruppen 3.28 Digitalausgabebaugruppe SM 322; DO 8 x DC 24 V/ 0,5 A; mit Diagnosealarm; (6ES7322-8BF00-0AB0) 3.28.3 Verhalten der SM 322; DO 8 x DC 24 V/0,5 A Einfluss von Betriebszustand und Versorgungsspannung auf die Ausgabewerte Die Ausgabewerte der SM 322; DO 8 x DC 24 V/0,5 A sind abhängig vom Betriebszustand der CPU und von der Versorgungsspannung der Baugruppe.
Seite 174: Alarme Der Sm 322; Do 8 X Dc 24 V/0,5 A
Digitalbaugruppen 3.28 Digitalausgabebaugruppe SM 322; DO 8 x DC 24 V/ 0,5 A; mit Diagnosealarm; (6ES7322-8BF00-0AB0) 3.28.4 Alarme der SM 322; DO 8 x DC 24 V/0,5 A Einleitung Die SM 322; DO 8 x DC 24 V/0,5 A kann Diagnosealarme auslösen. STEP 7 Die nachfolgend genannten OBs und SFCs finden Sie in der Online-Hilfe näher...
Seite 175: Digitalausgabebaugruppe Sm 322; Do 8 X Dc 48-125 V/1,5 A; (6Es7322-1Cf00-0Aa0)
Digitalbaugruppen 3.29 Digitalausgabebaugruppe SM 322; DO 8 x DC 48-125 V/1,5 A; (6ES7322-1CF00-0AA0) 3.29 Digitalausgabebaugruppe SM 322; DO 8 x DC 48-125 V/1,5 A; (6ES7322-1CF00-0AA0) Bestellnummer: "Standard-Baugruppe" 6ES7322-1CF00-0AA0 Bestellnummer: "SIPLUS S7-300-Baugruppe" 6AG1322-1CF00-2AA0 Eigenschaften Die SM 322; DO 8 x DC 48-125 V/1,5 A zeichnet sich durch folgende Eigenschaften aus: ●...
Seite 176 Digitalbaugruppen 3.29 Digitalausgabebaugruppe SM 322; DO 8 x DC 48-125 V/1,5 A; (6ES7322-1CF00-0AA0) Anschluss- und Prinzipschaltbild der SM 322; DO 8 x DC 48-125 V/1,5 A ① Kanalnummer ② Statusanzeige - grün Fehleranzeige - rot ③ Rückwandbusanschaltung Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 177 Digitalbaugruppen 3.29 Digitalausgabebaugruppe SM 322; DO 8 x DC 48-125 V/1,5 A; (6ES7322-1CF00-0AA0) Technische Daten der SM 322; DO 8 x DC 48-125 V/1,5 A Technische Daten Maße und Gewicht Abmessungen B x H x T (mm) 40 x 125 x 117 Gewicht ca.
Seite 178 Digitalbaugruppen 3.29 Digitalausgabebaugruppe SM 322; DO 8 x DC 48-125 V/1,5 A; (6ES7322-1CF00-0AA0) Technische Daten Daten zur Auswahl eines Aktors Ausgangsspannung bei Signal "1" min. L + (-1,2 V)  Ausgangsstrom bei Signal "1"  1,5 A Nennwert 10 mA bis 1,5 A zulässiger Bereich zulässiger Stoßstrom max.
Seite 179: Digitalausgabebaugruppe Sm 322;Do 8 X Ac 120/230 V/2 A; (6Es7322-1Ff01-0Aa0)
Digitalbaugruppen 3.30 Digitalausgabebaugruppe SM 322;DO 8 x AC 120/230 V/2 A; (6ES7322-1FF01-0AA0) 3.30 Digitalausgabebaugruppe SM 322;DO 8 x AC 120/230 V/2 A; (6ES7322-1FF01-0AA0) Bestellnummer: "Standard-Baugruppe" 6ES7322-1FF01-0AA0 Bestellnummer: "SIPLUS S7-300-Baugruppe" 6AG1322-1FF01-2AA0 Eigenschaften Die SM 322; DO 8 x AC 120/230 V/2 A zeichnet sich durch folgende Eigenschaften aus: ●...
Seite 180 Digitalbaugruppen 3.30 Digitalausgabebaugruppe SM 322;DO 8 x AC 120/230 V/2 A; (6ES7322-1FF01-0AA0) Anschluss- und Prinzipschaltbild der SM 322; DO 8 x AC 120/230 V/2 A ① Kanalnummer ② Statusanzeige - grün Fehleranzeige - rot ③ Rückwandbusanschaltung ④ Optotriac Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 181 Digitalbaugruppen 3.30 Digitalausgabebaugruppe SM 322;DO 8 x AC 120/230 V/2 A; (6ES7322-1FF01-0AA0) Technische Daten der SM 322; DO 8 x AC 120/230 V/2 A Technische Daten Maße und Gewicht Abmessungen B x H x T (mm) 40 x 125 x 117 Gewicht ca.
Seite 182 Digitalbaugruppen 3.30 Digitalausgabebaugruppe SM 322;DO 8 x AC 120/230 V/2 A; (6ES7322-1FF01-0AA0) Technische Daten Daten zur Auswahl eines Aktors Ausgangsspannung bei Signal "1"  – bei maximalem Strom min. L1 (- 1,5 V) – bei minimalem Strom min. L1 (- 8,5 V) Ausgangsstrom bei Signal "1"...
Seite 183: Digitalausgabebaugruppe Sm 322; Do 8 X Ac 120/230 V/2 A Isol (6Es7322-5Ff00-0Ab0)
Digitalbaugruppen 3.31 Digitalausgabebaugruppe SM 322; DO 8 x AC 120/230 V/2 A ISOL (6ES7322-5FF00-0AB0) 3.31 Digitalausgabebaugruppe SM 322; DO 8 x AC 120/230 V/2 A ISOL (6ES7322-5FF00-0AB0) Bestellnummer 6ES7322-5FF00-0AB0 Eigenschaften Die Digitalausgabebaugruppe SM 322; DO 8 x AC 120/230 V/2 A ISOL zeichnet sich durch folgende Eigenschaften aus: ●...
Seite 184 Digitalbaugruppen 3.31 Digitalausgabebaugruppe SM 322; DO 8 x AC 120/230 V/2 A ISOL (6ES7322-5FF00-0AB0) Anschluss- und Prinzipschaltbild der SM 322; DO 8 x AC 120/230 V/2 A ISOL ① Sammelfehleranzeige - rot ② Rückwandbusanschaltung ③ Kanalnummer ④ Statusanzeige - grün Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 185 Digitalbaugruppen 3.31 Digitalausgabebaugruppe SM 322; DO 8 x AC 120/230 V/2 A ISOL (6ES7322-5FF00-0AB0) Technische Daten der SM 322; DO 8 x AC 120/230 V/2 A ISOL Technische Daten Maße und Gewicht Abmessungen B x H x T 40 x 125 x 117 Gewicht ca.
Seite 186 Digitalbaugruppen 3.31 Digitalausgabebaugruppe SM 322; DO 8 x AC 120/230 V/2 A ISOL (6ES7322-5FF00-0AB0) Technische Daten Status, Alarme, Diagnosen Statusanzeige grüne LED pro Kanal Alarme parametrierbar Diagnosealarm  Diagnosefunktionen rote LED (SF) Sammelfehleranzeige  Daten zur Auswahl eines Aktors Ausgangsspannung bei Signal "1"...
Seite 187: Parameter Der Sm 322; Do 8 X Ac 120/230 V/2 A Isol
Digitalbaugruppen 3.31 Digitalausgabebaugruppe SM 322; DO 8 x AC 120/230 V/2 A ISOL (6ES7322-5FF00-0AB0) 3.31.1 Parameter der SM 322; DO 8 x AC 120/230 V/2 A ISOL Parameter der SM 322; DO 8 x AC 120/230 V/2 A ISOL Eine Übersicht der einstellbaren Parameter und deren Voreinstellungen für die SM 322;...
Seite 188: Diagnose Der Sm 322; Do 8 X Ac 120/230 V /2 A Isol
Digitalbaugruppen 3.31 Digitalausgabebaugruppe SM 322; DO 8 x AC 120/230 V/2 A ISOL (6ES7322-5FF00-0AB0) 3.31.2 Diagnose der SM 322; DO 8 x AC 120/230 V /2 A ISOL Diagnosemeldungen der SM 322; DO 8 x AC 120/230 V/2 A ISOL Die folgende Tabelle gilt einen Übersicht über die Diagnosemeldungen der SM 322;...
Seite 189: Alarme Der Sm 322; Do 8 X Ac 120/230 V/2 A Isol
Digitalbaugruppen 3.31 Digitalausgabebaugruppe SM 322; DO 8 x AC 120/230 V/2 A ISOL (6ES7322-5FF00-0AB0) 3.31.3 Alarme der SM 322; DO 8 x AC 120/230 V/2 A ISOL Einleitung Die SM 322; DO 8 x AC 120/230 V/2 A ISOL kann Diagnosealarme auslösen. STEP 7 Die nachfolgend genannten OBs und SFCs finden Sie in der Online-Hilfe näher...
Seite 190: Relaisausgabebaugruppe Sm 322; Do 16 X Rel. Ac 120/230 V; (6Es7322-1Hh01-0Aa0)
Digitalbaugruppen 3.32 Relaisausgabebaugruppe SM 322; DO 16 x Rel. AC 120/230 V; (6ES7322-1HH01-0AA0) 3.32 Relaisausgabebaugruppe SM 322; DO 16 x Rel. AC 120/230 V; (6ES7322-1HH01-0AA0) Bestellnummer 6ES7322-1HH01-0AA0 Eigenschaften Die SM 322; DO 16 x Rel. AC 120/230 V zeichnet sich durch folgende Eigenschaften aus: ●...
Seite 191 Digitalbaugruppen 3.32 Relaisausgabebaugruppe SM 322; DO 16 x Rel. AC 120/230 V; (6ES7322-1HH01-0AA0) Anschluss- und Prinzipschaltbild der SM 322; DO 16 x Rel. AC 120/230 V ① Kanalnummer ② Statusanzeige - grün ③ Rückwandbusanschaltung Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 192 Digitalbaugruppen 3.32 Relaisausgabebaugruppe SM 322; DO 16 x Rel. AC 120/230 V; (6ES7322-1HH01-0AA0) Technische Daten der SM 322; DO 16 x Rel. AC 120/230 V Technische Daten Maße und Gewicht Abmessungen B x H x T (mm) 40 x 125 x 117 Gewicht ca.
Seite 193 Digitalbaugruppen 3.32 Relaisausgabebaugruppe SM 322; DO 16 x Rel. AC 120/230 V; (6ES7322-1HH01-0AA0) Technische Daten Daten zur Auswahl eines Aktors Thermischer Dauerstrom max. 2 A Mindestlastspannung /-strom 10 V / 10 mA Kurzschlussstrom nach IEC 947-5-1 200 A, mit Leitungsschutzschalter B10/B16 Schaltvermögen und Lebensdauer der Kontakte für ohmsche Last ...
Seite 194: Relaisausgabebaugruppe Sm 322; Do 8 X Rel. Ac 230 V; (6Es7322-1Hf01-0Aa0)
Digitalbaugruppen 3.33 Relaisausgabebaugruppe SM 322; DO 8 x Rel. AC 230 V; (6ES7322-1HF01-0AA0) Technische Daten Parallelschalten von 2 Ausgängen möglich (nur Ausgänge der gleichen Gruppe) zur redundanten Ansteuerung einer Last  nicht möglich zur Leistungserhöhung  Ansteuern eines Digitaleingangs möglich Schaltfrequenz max.
Seite 195 Digitalbaugruppen 3.33 Relaisausgabebaugruppe SM 322; DO 8 x Rel. AC 230 V; (6ES7322-1HF01-0AA0) Anschluss- und Prinzipschaltbild der SM 322; DO 8 x Rel. AC 230 V ① Kanalnummer ② Statusanzeige - grün ③ Rückwandbusanschaltung Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 196 Digitalbaugruppen 3.33 Relaisausgabebaugruppe SM 322; DO 8 x Rel. AC 230 V; (6ES7322-1HF01-0AA0) Technische Daten der SM 322; DO 8 x Rel. AC 230 V Technische Daten Maße und Gewicht Abmessungen B x H x T (mm) 40 x 125 x 117 Gewicht ca.
Seite 197 Digitalbaugruppen 3.33 Relaisausgabebaugruppe SM 322; DO 8 x Rel. AC 230 V; (6ES7322-1HF01-0AA0) Technische Daten Daten zur Auswahl eines Aktors Thermischer Dauerstrom max. 3 A Mindestlastspannung /-strom 10 V /5 mA Kurzschlussfest nach IEC 947-5-1 mit Leitungsschutzschalter der Charakteristik B bei: cos Φ...
Seite 198 Digitalbaugruppen 3.33 Relaisausgabebaugruppe SM 322; DO 8 x Rel. AC 230 V; (6ES7322-1HF01-0AA0) Technische Daten Daten zur Auswahl eines Aktors, Fortsetzung Lampenlast max. 50 W Leistung Anz. Schaltspiele (typ.) Lampenlast (AC 230 V) 700 W 25000 1500 W 10000 Energiesparlampen/ Leuchtstofflampen mit elektronischem 10 x 58W 25000 Vorschaltgerät...
Seite 199: Relaisausgabebaugruppe Sm 322; Do 8 X Rel. Ac 230V/5A; (6Es7322-5Hf00-0Ab0)
Digitalbaugruppen 3.34 Relaisausgabebaugruppe SM 322; DO 8 x Rel. AC 230V/5A; (6ES7322-5HF00-0AB0) 3.34 Relaisausgabebaugruppe SM 322; DO 8 x Rel. AC 230V/5A; (6ES7322-5HF00-0AB0) Bestellnummer 6ES7322-5HF00-0AB0 Eigenschaften Die Relaisausgabebaugruppe SM 322; DO 8 x Rel. AC 230V/5A zeichnet sich durch folgende Eigenschaften aus: ●...
Seite 200 Digitalbaugruppen 3.34 Relaisausgabebaugruppe SM 322; DO 8 x Rel. AC 230V/5A; (6ES7322-5HF00-0AB0) Anschluss- und Prinzipschaltbild der SM 322; DO 8 x Rel. AC 230V/5A ① Fehleranzeige - rot ② Kanalnummer ③ Statusanzeige - grün ④ Rückwandbusanschaltung Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 201: Betrieb Mit Sicherer Elektrischer Kleinspannung
Digitalbaugruppen 3.34 Relaisausgabebaugruppe SM 322; DO 8 x Rel. AC 230V/5A; (6ES7322-5HF00-0AB0) Betrieb mit sicherer elektrischer Kleinspannung Wenn Sie die Relaisausgabebaugruppe 6ES7322-5HF00-0AB0 mit sicher elektrisch getrennter Kleinspannung einsetzen, dann beachten Sie bitte folgende Besonderheit: Wird eine Klemme mit einer sicher elektrisch getrennten Kleinspannung betrieben, dann darf die (horizontal) benachbarte Klemme mit einer Nennspannung bis max.
Seite 202 Digitalbaugruppen 3.34 Relaisausgabebaugruppe SM 322; DO 8 x Rel. AC 230V/5A; (6ES7322-5HF00-0AB0) Technische Daten Potenzialtrennung zwischen Kanälen und Rückwandbus  zwischen Kanälen und Versorgungsspannung der Relais  zwischen den Kanälen  in Gruppen zu Zulässige Potenzialdifferenz DC 75 V / AC 60 V zwischen M und Versorgungsspannung der Relais ...
Seite 203 Digitalbaugruppen 3.34 Relaisausgabebaugruppe SM 322; DO 8 x Rel. AC 230V/5A; (6ES7322-5HF00-0AB0) Technische Daten Schaltvermögen und Lebensdauer der Kontakte für ohmsche Last  Spannung Strom Anz. Schaltspiele (typ.) DC 24 V 5,0 A 0,2 Mio DC 24 V 2,5 A 0,4 Mio DC 24 V 1,0 A...
Seite 204: Parameter Der Sm 322; Do 8 X Rel. Ac 230V/5A
Digitalbaugruppen 3.34 Relaisausgabebaugruppe SM 322; DO 8 x Rel. AC 230V/5A; (6ES7322-5HF00-0AB0) Technische Daten Ansteuern eines Digitaleingangs möglich Schaltfrequenz max. 10 Hz mechanisch  max. 2 Hz bei ohmscher Last  max. 0,5 Hz bei induktiver Last, nach IEC 947-5-1, DC 13/AC 15 ...
Seite 205: Diagnose Der Sm 322; Do 8 X Rel. Ac 230V/5A
Digitalbaugruppen 3.34 Relaisausgabebaugruppe SM 322; DO 8 x Rel. AC 230V/5A; (6ES7322-5HF00-0AB0) 3.34.2 Diagnose der SM 322; DO 8 x Rel. AC 230V/5A Diagnosemeldungen der SM 322; DO 8 x Rel. AC 230V/5A Die folgende Tabelle gibt eine Übersicht über die Diagnosemeldungen der SM 322;...
Seite 206: Alarme Der Sm 322; Do 8 X Rel. Ac 230V/5A
Digitalbaugruppen 3.34 Relaisausgabebaugruppe SM 322; DO 8 x Rel. AC 230V/5A; (6ES7322-5HF00-0AB0) 3.34.3 Alarme der SM 322; DO 8 x Rel. AC 230V/5A Einleitung Die SM 322; DO 8 x Rel. AC 230V/5A kann Diagnosealarme auslösen. STEP 7 Die nachfolgend genannten OBs und SFCs finden Sie in der Online-Hilfe von näher beschrieben.
Seite 207: Relaisausgabebaugruppe Sm 322; Do 8 X Rel. Ac 230 V/5 A; (6Es7322-1Hf10-0Aa0)
Digitalbaugruppen 3.35 Relaisausgabebaugruppe SM 322; DO 8 x Rel. AC 230 V/5 A; (6ES7322-1HF10-0AA0) 3.35 Relaisausgabebaugruppe SM 322; DO 8 x Rel. AC 230 V/5 A; (6ES7322-1HF10-0AA0) Bestellnummer: "Standard-Baugruppe" 6ES7322-1HF10-0AA0 Bestellnummer: "SIPLUS S7-300-Baugruppe" 6AG1322-1HF10-2AA0 Eigenschaften Die SM 322; DO 8 x Rel. AC 230 V/5 A zeichnet sich durch folgende Eigenschaften aus: ●...
Seite 208 Digitalbaugruppen 3.35 Relaisausgabebaugruppe SM 322; DO 8 x Rel. AC 230 V/5 A; (6ES7322-1HF10-0AA0) Anschluss- und Prinzipschaltbild der SM 322; DO 8 x Rel. AC 230 V/5 A ① Kanalnummer ② Statusanzeigen - grün ③ Rückwandbusanschaltung ④ Möglichkeit zur Weiterverdrahtung der Kontaktversorgung ≦...
Seite 209 Digitalbaugruppen 3.35 Relaisausgabebaugruppe SM 322; DO 8 x Rel. AC 230 V/5 A; (6ES7322-1HF10-0AA0) Betrieb mit sicherer elektrischer Kleinspannung Wenn Sie die Relaisausgabebaugruppe 322-1HF10 mit sicher elektrisch getrennter Kleinspannung einsetzen, dann beachten Sie bitte folgende Besonderheit: Wird eine Klemme mit einer sicher elektrisch getrennten Kleinspannung betrieben, dann darf die (horizontal) benachbarte Klemme mit einer Nennspannung bis max.
Seite 210 Digitalbaugruppen 3.35 Relaisausgabebaugruppe SM 322; DO 8 x Rel. AC 230 V/5 A; (6ES7322-1HF10-0AA0) Technische Daten Potenzialtrennung zwischen Kanälen und Rückwandbus  zwischen den Kanälen  in Gruppen zu Zulässige Potenzialdifferenz DC 75 V / AC 60 V zwischen M und Versorgungsspannung der Relais ...
Seite 211 Digitalbaugruppen 3.35 Relaisausgabebaugruppe SM 322; DO 8 x Rel. AC 230 V/5 A; (6ES7322-1HF10-0AA0) Technische Daten Spannung Strom Anz. Schaltspiele (typ.) DC 24 V 8,0 A 0,1 Mio 4,0 A 0,3 Mio 2,0 A 0,7 Mio 0,5 A 4,0 Mio DC 60 V 0,5 A 4 Mio...
Seite 212 Digitalbaugruppen 3.35 Relaisausgabebaugruppe SM 322; DO 8 x Rel. AC 230 V/5 A; (6ES7322-1HF10-0AA0) Technische Daten Mit externer Schutzbeschaltung erzielen Sie eine höhere Lebensdauer der Kontakte. Leistung Anz. Schaltspiele (typ.) Lampenlast (AC 230 V) 1000W 25000 1500W 10000 Energiesparlampen/ Leuchtstofflampen mit elektronischem 10 x 58W 25000 Vorschaltgerät...
Seite 213: Digitalein-/Ausgabebaugruppe Sm 323; Di 16/Do 16 X Dc 24 V/0,5 A; (6Es7323-1Bl00-0Aa0)
Digitalbaugruppen 3.36 Digitalein-/ausgabebaugruppe SM 323; DI 16/DO 16 x DC 24 V/0,5 A; (6ES7323-1BL00-0AA0) 3.36 Digitalein-/ausgabebaugruppe SM 323; DI 16/DO 16 x DC 24 V/0,5 A; (6ES7323-1BL00-0AA0) Bestellnummer 6ES7323-1BL00-0AA0 Eigenschaften Die SM 323; DI 16/DO 16 x DC 24 V/0,5 A zeichnet sich durch folgende Eigenschaften aus: ●...
Seite 214: Anschlussbelegung
Digitalbaugruppen 3.36 Digitalein-/ausgabebaugruppe SM 323; DI 16/DO 16 x DC 24 V/0,5 A; (6ES7323-1BL00-0AA0) Anschluss- und Prinzipschaltbild der SM 323; DI 16/DO 16 x DC 24 V/0,5 A ① Kanalnummer ② Statusanzeigen - grün ③ Rückwandbusanschaltung Anschlussbelegung Das folgende Bild zeigt die Zuordnung der Kanäle zu den Ein- und Ausgangsadressen. Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 215 Digitalbaugruppen 3.36 Digitalein-/ausgabebaugruppe SM 323; DI 16/DO 16 x DC 24 V/0,5 A; (6ES7323-1BL00-0AA0) Technische Daten der SM 323; DI 16/DO 16 x DC 24 V/0,5 A Technische Daten Maße und Gewicht Abmessungen B x H x T (mm) 40 x 125 x 117 Gewicht ca.
Seite 216 Digitalbaugruppen 3.36 Digitalein-/ausgabebaugruppe SM 323; DI 16/DO 16 x DC 24 V/0,5 A; (6ES7323-1BL00-0AA0) Technische Daten Status, Alarme, Diagnosen Statusanzeige grüne LED pro Kanal Alarme keine Diagnosefunktionen keine Daten zur Auswahl eines Gebers Eingangsspannung Nennwert DC 24 V  für Signal "1" 13 bis 30 V ...
Seite 217: Digitalein-/Ausgabebaugruppe Sm 323; Di 8/Do 8 X Dc 24 V/0,5 A; (6Es7323-1Bh01-0Aa0)
Digitalbaugruppen 3.37 Digitalein-/ausgabebaugruppe SM 323; DI 8/DO 8 x DC 24 V/0,5 A; (6ES7323-1BH01-0AA0) 3.37 Digitalein-/ausgabebaugruppe SM 323; DI 8/DO 8 x DC 24 V/0,5 A; (6ES7323-1BH01-0AA0) Bestellnummer: "Standard-Baugruppe" 6ES7323-1BH01-0AA0 Bestellnummer: "SIPLUS S7-300-Baugruppe" 6AG1323-1BH01-2AA0 Eigenschaften Die SM 323; DI 8/DO 8 x DC 24 V/0,5 A zeichnet sich durch folgende Eigenschaften aus: ●...
Seite 218 Digitalbaugruppen 3.37 Digitalein-/ausgabebaugruppe SM 323; DI 8/DO 8 x DC 24 V/0,5 A; (6ES7323-1BH01-0AA0) Anschluss- und Prinzipschaltbild der SM 323; DI 8/DO 8 x DC 24 V/0,5 A ① Kanalnummer ② Statusanzeigen - grün ③ Rückwandbusanschaltung Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 219 Digitalbaugruppen 3.37 Digitalein-/ausgabebaugruppe SM 323; DI 8/DO 8 x DC 24 V/0,5 A; (6ES7323-1BH01-0AA0) Technische Daten der SM 323; DI 8/DO 8 x DC 24 V/0,5 A Technische Daten Maße und Gewicht Abmessungen B x H x T (mm) 40 x 125 x 117 Gewicht ca.
Seite 220 Digitalbaugruppen 3.37 Digitalein-/ausgabebaugruppe SM 323; DI 8/DO 8 x DC 24 V/0,5 A; (6ES7323-1BH01-0AA0) Technische Daten Daten zur Auswahl eines Gebers Eingangsspannung Nennwert DC 24 V  für Signal "1" 13 bis 30 V  für Signal "0" - 30 bis 5 V ...
Seite 221: Digitalein-/Ausgabebaugruppe Sm 327; Di 8/Do 8 X Dc 24 V/0,5 A; Parametrierbar (6Es7327-1Bh00-0Ab0)
Digitalbaugruppen 3.38 Digitalein-/ausgabebaugruppe SM 327; DI 8/DO 8 x DC 24 V/0,5 A; parametrierbar (6ES7327-1BH00-0AB0) 3.38 Digitalein-/ausgabebaugruppe SM 327; DI 8/DO 8 x DC 24 V/0,5 A; parametrierbar (6ES7327-1BH00-0AB0) Bestellnummer 6ES7327-1BH00-0AB0 Eigenschaften Die SM 327; DI 8/DO 8 x DC 24 V/0,5 A zeichnet sich durch folgende Eigenschaften aus: ●...
Seite 222 Digitalbaugruppen 3.38 Digitalein-/ausgabebaugruppe SM 327; DI 8/DO 8 x DC 24 V/0,5 A; parametrierbar (6ES7327-1BH00- 0AB0) Anschluss- und Prinzipschaltbild der SM 327; DI 8/DO 8 x DC 24 V/0,5 A, parametrierbar ① Kanalnummer ② Statusanzeige - grün ③ Rückwandbusanschaltung Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 223 Digitalbaugruppen 3.38 Digitalein-/ausgabebaugruppe SM 327; DI 8/DO 8 x DC 24 V/0,5 A; parametrierbar (6ES7327-1BH00-0AB0) Technische Daten der SM 327; DI 8/DO 8 x DC 24 V/0,5 A, parametrierbar Technische Daten Maße und Gewicht Abmessungen B x H x T (mm) 40 x 125 x 120 Gewicht ca.
Seite 224 Digitalbaugruppen 3.38 Digitalein-/ausgabebaugruppe SM 327; DI 8/DO 8 x DC 24 V/0,5 A; parametrierbar (6ES7327-1BH00- 0AB0) Technische Daten Daten zur Auswahl eines Gebers Eingangsspannung Nennwert DC 24 V  für Signal "1" 15 bis 30 V  für Signal "0" - 30 bis 5 V ...
Seite 225: Parameter Der Sm 327; Di 8/Do 8 X Dc 24 V/0,5 A
Digitalbaugruppen 3.38 Digitalein-/ausgabebaugruppe SM 327; DI 8/DO 8 x DC 24 V/0,5 A; parametrierbar (6ES7327-1BH00-0AB0) 3.38.1 Parameter der SM 327; DI 8/DO 8 x DC 24 V/0,5 A Parametrierung Wie Sie Digitalbaugruppen generell parametrieren, finden Sie im Kapitel Digitalbaugruppen parametrieren (Seite 57) beschrieben. Parameter der SM 327;...
Seite 226: Aufbau Datensatz 1 Der Sm 327; Di 8/Do 8 X Dc 24 V/0,5 A
Digitalbaugruppen 3.38 Digitalein-/ausgabebaugruppe SM 327; DI 8/DO 8 x DC 24 V/0,5 A; parametrierbar (6ES7327-1BH00- 0AB0) 3.38.1.1 Aufbau Datensatz 1 der SM 327; DI 8/DO 8 x DC 24 V/0,5 A Aufbau Datensatz 1 Das folgende Bild zeigt Ihnen den Aufbau des Datensatzes 1 der dynamischen Parameter der SM 327;...
Seite 227: Rücklesbarkeit Der Ausgänge
Digitalbaugruppen 3.38 Digitalein-/ausgabebaugruppe SM 327; DI 8/DO 8 x DC 24 V/0,5 A; parametrierbar (6ES7327-1BH00-0AB0) Rücklesbarkeit der Ausgänge Über die Rücklesbarkeit ist eine einfache Diagnosemöglichkeit gegeben. Sie können hierdurch feststellen, ob die Informationen, die an den Prozess ausgegeben werden ("1" oder "0") auch tatsächlich dort ankommen.
Seite 228 Digitalbaugruppen 3.38 Digitalein-/ausgabebaugruppe SM 327; DI 8/DO 8 x DC 24 V/0,5 A; parametrierbar (6ES7327-1BH00- 0AB0) Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 229: Grundlagen Der Analogwertverarbeitung
Spezielle Anschlussmöglichen finden Sie bei der entsprechenden Baugruppe beschrieben. Montieren und Verdrahten Informationen zum Montieren und Verdrahten finden Sie in der Betriebsanleitung S7-300, CPU 31xC und CPU 31x: Aufbauen. Die Betriebsanleitung finden Sie im Internet (http://support.automation.siemens.com/WW/view/de/13008499). Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 230: Anschließen Von Messwertgebern An Analogeingänge
Grundlagen der Analogwertverarbeitung 4.2 Anschließen von Messwertgebern an Analogeingänge Anschließen von Messwertgebern an Analogeingänge Anschließbare Messwertgeber an Analogeingänge Sie können an die Analogeingabebaugruppen je nach Messart folgende Messwertgeber anschließen: ● Spannungsgeber ● Stromgeber – Als 2-Draht-Messumformer – Als 4-Draht-Messumformer ● Widerstände ●...
Seite 231: Anschließen Von Isolierten Messwertgebern
Grundlagen der Analogwertverarbeitung 4.2 Anschließen von Messwertgebern an Analogeingänge Begrenzte Potenzialdifferenz UCM Es darf die zulässige Potenzialdifferenz U (Gleichtaktspannung/Common Mode) nicht überschritten werden. Die Potenzialdifferenz U kann auftreten zwischen ● Den Messeingängen (M+ bzw. M-) und dem Bezugspunkt des Messkreises M ●...
Seite 232: Isolierte Messwertgeber An Eine Potenzialgetrennte Ai Anschließen
Grundlagen der Analogwertverarbeitung 4.2 Anschließen von Messwertgebern an Analogeingänge Isolierte Messwertgeber an eine potenzialgetrennte AI anschließen Die CPU / IM 153 kann erdgebunden oder erdfrei betrieben werden. Bild 4-1 Isolierten Messwertgebern an eine potenzialgetrennte AI anschließen Isolierte Messwertgeber an eine potenzialgebundene AI anschließen Die CPU / IM 153 kann erdgebunden oder erdfrei betrieben werden.
Seite 233: Anschließen Von Nichtisolierten Messwertgebern
Grundlagen der Analogwertverarbeitung 4.2 Anschließen von Messwertgebern an Analogeingänge 4.2.2 Anschließen von nichtisolierten Messwertgebern Nicht isolierte Messwertgeber Die nicht isolierten Messwertgeber sind mit dem örtlichen Erdpotenzial (Ortserde) verbunden. Beim Einsatz von nicht isolierten Messwertgebern müssen Sie M mit der Ortserde verbinden. Bedingt durch örtliche Verhältnisse oder Störungen können Potenzialdifferenzen U (statische oder dynamische) zwischen den örtlich verteilten Messpunkten auftreten.
Seite 234 Grundlagen der Analogwertverarbeitung 4.2 Anschließen von Messwertgebern an Analogeingänge Nicht isolierte Messwertgeber an eine potenzialgebundene AI anschließen Beim Anschluss von nicht isolierten Messwertgebern an potenzialgebundene Baugruppen dürfen Sie die CPU / IM 153 nur erdgebunden betreiben. Bild 4-4 Nicht isolierte Messwertgeber an eine potenzialgebundene AI anschließen Hinweis Nicht isolierte 2-Draht-Messumformer und nicht isolierte Widerstandsgeber dürfen Sie an potenzialgebundenen Analogeingängen nicht anschließen!
Seite 235: Anschließen Von Spannungsgebern
Grundlagen der Analogwertverarbeitung 4.3 Anschließen von Spannungsgebern Anschließen von Spannungsgebern Einleitung In diesem Kapitel ist beschrieben, wie Sie Spannungsgeber anschließen und was Sie dabei beachten müssen. Anschluss von Spannungsgebern Bild 4-5 Anschluss von Spannungsgebern an eine potenzialgetrennte AI Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 236: Anschließen Von Stromgebern
Grundlagen der Analogwertverarbeitung 4.4 Anschließen von Stromgebern Anschließen von Stromgebern Einleitung In diesem Kapitel ist beschrieben, wie Sie Stromgeber anschließen und was Sie dabei beachten müssen. Anschließbare Stromgeber ● Als 2-Draht-Messumformer ● Als 4-Draht-Messumformer 2-Draht-Messumformer mit Versorgung über Baugruppe anschließen Dem 2-Draht-Messumformer wird die Versorgungsspannung über die Klemmen der Analogeingabebaugruppe kurzschluss-sicher zugeführt.
Seite 237: Anschließen Von Widerstandsthermometern Und Widerständen
Grundlagen der Analogwertverarbeitung 4.5 Anschließen von Widerstandsthermometern und Widerständen 4-Draht-Messumformer anschließen 4-Draht-Messumformer besitzen eine separate Versorgungsspannung. Bild 4-8 4-Draht-Messumformern an eine potenzialgetrennte AI anschließen Anschließen von Widerstandsthermometern und Widerständen Einleitung In diesem Kapitel ist beschrieben, wie Sie Widerstandsthermometer und Widerstände anschließen und was Sie dabei beachten müssen.
Seite 238: Leiteranschluss Eines Widerstandsthermometers
Grundlagen der Analogwertverarbeitung 4.5 Anschließen von Widerstandsthermometern und Widerständen 4-Leiteranschluss eines Widerstandsthermometers Die an dem Widerstandsthermometer entstehende Spannung wird hochohmig über die Anschlüsse M und M gemessen. Achten Sie beim Anschluss auf die Polarität der angeschlossenen Leitung (I und M sowie I und M- am Widerstandsthermometer anschließen).
Seite 239 Grundlagen der Analogwertverarbeitung 4.5 Anschließen von Widerstandsthermometern und Widerständen 2-Leiteranschluss eines WiderstandsthermometersFehler! Textmarke nicht definiert. Beim 2-Leiteranschluss müssen Sie Brücken an der Baugruppe zwischen M und I zwischen M- und I - einlegen. Die Leitungswiderstände werden mitgemessen. Bild 4-11 2-Leiteranschluss von Widerstandsthermometern an eine potenzialgetrennte AI Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 240: Anschließen Von Thermoelementen
Grundlagen der Analogwertverarbeitung 4.6 Anschließen von Thermoelementen Anschließen von Thermoelementen Einleitung In diesem Kapitel ist beschrieben, wie Sie Thermoelemente anschließen und was Sie dabei beachten müssen. Anschließbare Thermoelemente (je nach Baugruppe) ● B; C; E; J; K; L; N; R; S; T; U; ●...
Seite 241 Grundlagen der Analogwertverarbeitung 4.6 Anschließen von Thermoelementen Aufbau von Thermoelementen Ein Thermoelement besteht aus dem Thermopaar (Messfühler) und den jeweils erforderlichen Einbau- und Anschlussteilen. Das Thermopaar setzt sich aus zwei Drähten zusammen, die aus unterschiedlichen Metallen oder Metall-Legierungen bestehen und deren Enden miteinander verlötet oder verschweißt sind.
Seite 242 Grundlagen der Analogwertverarbeitung 4.6 Anschließen von Thermoelementen Arbeitsweise von Thermoelementen Wird die Messstelle einer anderen Temperatur ausgesetzt als die freien Enden des Thermopaars (Anschluss-Stelle), entsteht zwischen den freien Enden eine Spannung, die Thermospannung. Die Höhe der Thermospannung hängt von der Differenz zwischen der Temperatur der Messstelle und der Temperatur an den freien Enden ab sowie von der Art der Werkstoffkombination des Thermopaars.
Seite 243: Möglichkeiten Zur Kompensation Der Vergleichsstellentemperatur
Grundlagen der Analogwertverarbeitung 4.6 Anschließen von Thermoelementen Möglichkeiten zur Kompensation der Vergleichsstellentemperatur Tabelle 4- 1 Möglichkeiten zur Kompensation der Vergleichsstellentemperatur Möglichkeit Erläuterungen Keine Kompensation Wenn Sie nur die Temperaturdifferenz zwischen Messstelle und Vergleichsstelle erfassen wollen. Interne Kompensation Bei interner Kompensation wird die interne Temperatur Anschluss von (Anschluss siehe Bild (Thermoelement interner Vergleich) der Baugruppe zum Vergleich...
Seite 244: Anschluss Von Thermoelementen Mit Interner Kompensation
Grundlagen der Analogwertverarbeitung 4.6 Anschließen von Thermoelementen 4.6.1 Anschluss von Thermoelementen mit interner Kompensation Funktionsweise der internen Kompensation Bei der internen Kompensation können Sie die Vergleichsstelle an den Klemmen der Analogeingabebaugruppe bilden. In diesem Fall müssen Sie die Ausgleichsleitungen bis zur Analogbaugruppe führen.
Seite 245: Anschluss Von Thermoelementen Mit Externer Kompensation
Grundlagen der Analogwertverarbeitung 4.6 Anschließen von Thermoelementen 4.6.2 Anschluss von Thermoelementen mit externer Kompensation Funktionsweise der externen Kompensation mit Kompensationsdose Bei externer Kompensation wird die Temperatur der Vergleichsstelle der Thermoelemente beispielsweise mit einer Kompensationsdose berücksichtigt. Die Kompensationsdose enthält eine Brückenschaltung, die für eine bestimmte Vergleichsstellentemperatur (Abgleichtemperatur) abgeglichen ist.
Seite 246 Grundlagen der Analogwertverarbeitung 4.6 Anschließen von Thermoelementen Anschluss von Thermoelementen mit Kompensationsdose Wenn alle Thermoelemente, die an die Eingänge der Baugruppe angeschlossen sind, dieselbe Vergleichsstelle haben, kompensieren Sie folgendermaßen: Bild 4-15 Anschluss von Thermoelementen mit Kompensationsdose an eine potenzialgetrennte AI Hinweis Für die Kompensation der Analogeingabebaugruppen müssen Sie Kompensationsdosen mit einer Vergleichsstellentemperatur von 0 °C verwenden.
Seite 247: Empfohlene Kompensationsdose
Grundlagen der Analogwertverarbeitung 4.6 Anschließen von Thermoelementen Empfohlene Kompensationsdose Wir empfehlen Ihnen als Kompensationsdose eine Vergleichsstelle (mit eingebautem Netzteil) der Fa. Siemens. In der folgenden Tabelle finden Sie die notwendigen Bestelldaten. Tabelle 4- 2 Bestelldaten der Vergleichsstelle Empfohlene Kompensationsdose Bestellnummer Vergleichsstelle mit eingebautem Netzteil, für Tragschienenmontage...
Seite 248 Grundlagen der Analogwertverarbeitung 4.6 Anschließen von Thermoelementen Anschluss der Vergleichsstelle (Best.-Nr. M72166-xxx00) Wenn alle Thermoelemente, die an die Eingänge der Baugruppe angeschlossen sind, dieselbe Vergleichsstelle haben, kompensieren Sie folgendermaßen: Bild 4-16 Anschluss von Thermoelementen mit Vergleichsstelle (Best.-Nr. M72166-xxx00) Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 249: Anschließen Von Lasten/Aktoren An Analogausgängen
Grundlagen der Analogwertverarbeitung 4.7 Anschließen von Lasten/Aktoren an Analogausgängen Anschließen von Lasten/Aktoren an Analogausgängen Anschluss von Lasten/Aktoren an Analogausgänge Mit den Analogausgabebaugruppen können Sie Lasten und Aktoren mit Strom oder Spannung versorgen. Leitungen für Analogsignale Für die Analogsignale müssen Sie geschirmte und paarweise verdrillte Leitungen verwenden.
Seite 250: Anschließen Von Lasten/Aktoren An Spannungsausgänge
Grundlagen der Analogwertverarbeitung 4.7 Anschließen von Lasten/Aktoren an Analogausgängen 4.7.1 Anschließen von Lasten/Aktoren an Spannungsausgänge Anschluss von Lasten an einen Spannungsausgang Der Anschluss von Lasten an einen Spannungsausgang ist prinzipiell in 4-Leiter- und in 2- Leiteranschluss möglich. Nicht jede Analogausgabebaugruppe ermöglicht jedoch beide Anschlussarten.
Seite 251 Grundlagen der Analogwertverarbeitung 4.7 Anschließen von Lasten/Aktoren an Analogausgängen 2-Leiteranschluss von Lasten an einen Spannungsausgang einer potenzialgebundenen Baugruppe Schließen Sie die Last an den Anschlüssen Q und dem Bezugspunkt des Messkreises an. Verbinden Sie den Anschluss S+ mit Q und den Anschluss S- mit M Frontstecker.
Seite 252: Anschließen Von Lasten/Aktoren An Stromausgänge
Grundlagen der Analogwertverarbeitung 4.7 Anschließen von Lasten/Aktoren an Analogausgängen 4.7.2 Anschließen von Lasten/Aktoren an Stromausgänge Anschluss von Lasten an einen Stromausgang Lasten müssen Sie an Q und den Bezugspunkt des Analogkreises M eines Stromausgangs anschließen. Anschluss von Lasten an einen Stromausgang einer potenzialgetrennten Baugruppe Bild 4-19 Anschluss von Lasten an einen Stromausgang einer potenzialgetrennten AO Anschluss von Lasten an einen Stromausgang einer potenzialgebundenen Baugruppe...
Seite 253: Grundlagen Der Analogbaugruppen
Grundlagen der Analogbaugruppen Einleitung In diesem Kapitel sind die Analogwerte für alle Messbereiche bzw. Ausgabebereiche dargestellt, die Sie mit den Analogbaugruppen nutzen können. Umwandlung von Analogwerten Die Analogwerte werden nur in binärer Form von der CPU verarbeitet. Analogeingabebaugruppen wandeln das analoge Prozess-Signal in eine digitale Form um. Analogausgabebaugruppen wandeln den digitalen Ausgabewert in ein Analogsignal um.
Seite 254: Analogwertdarstellung Für Analogeingabekanäle
Grundlagen der Analogbaugruppen 5.1 Analogwertdarstellung für Analogeingabekanäle Analogwertdarstellung für Analogeingabekanäle Messwertauflösung Abhängig von der Analogbaugruppe und deren Parametrierung kann die Auflösung der Analogwerte unterschiedlich sein. Bei den Auflösungen < 15 Bit werden die mit "x" gekennzeichneten Bits auf "0" gesetzt. Hinweis Diese Auflösung gilt nicht für Temperaturwerte.
Seite 255: Binäre Darstellung Der Eingabebereiche
Grundlagen der Analogbaugruppen 5.1 Analogwertdarstellung für Analogeingabekanäle Binäre Darstellung der Eingabebereiche Tabelle 5- 3 Bipolare Eingabebereiche Einheiten Messwert in % Datenwort Bereich 32767 >118,515 Überlauf 32511 117,589 Übersteueru ngsbereich 27649 >100,004 27648 100,000 0,003617 Nennbereich 0,000 -0,003617 -27648 -100,000 -27649 ≤-100,004 Untersteueru ngsbereich...
Seite 256: Analogwertdarstellung In Spannungsmessbereichen
Grundlagen der Analogbaugruppen 5.1 Analogwertdarstellung für Analogeingabekanäle Analogwertdarstellung in Spannungsmessbereichen Tabelle 5- 5 Analogwertdarstellung in den Spannungsmessbereichen ±10 V bis ±1 V System Spannungsmessbereich dez. hex. ±10 V ±5 V ±2,5 V ±1 V 32767 7FFF 11,851 V 5,926 V 2,963 V 1,185 V Überlauf...
Seite 257: Analogwertdarstellung In Strommessbereichen
Grundlagen der Analogbaugruppen 5.1 Analogwertdarstellung für Analogeingabekanäle Tabelle 5- 7 Analogwertdarstellung im Spannungsmessbereich 1 bis 5 V und 0 bis 10 V System Spannungsmessbereich dez. hex. 1 bis 5 V 0 bis 10 V 32767 7FFF 5,741 V 11,852 V Überlauf 32512 7F00...
Seite 258: Analogwertdarstellung Für Widerstandsgeber
Grundlagen der Analogbaugruppen 5.1 Analogwertdarstellung für Analogeingabekanäle Tabelle 5- 9 Analogwertdarstellung im Strommessbereich 0 bis 20 mA und 4 bis 20 mA System Strommessbereich dez. hex. 0 bis 20 mA 4 bis 20 mA 32767 7FFF 23,70 mA 22,96 mA Überlauf 32512 7F00...
Seite 259 Grundlagen der Analogbaugruppen 5.1 Analogwertdarstellung für Analogeingabekanäle Analogwertdarstellung für Widerstandsthermometer Pt x00 und Pt x00 GOST (0,003850) Standard Tabelle 5- 11 Analogwertdarstellung für Widerstandsthermometer PT 100, 200, 500,1000 und PT 10, 50,100, 500 GOST (0,003850) Standard Pt x00 Einheiten Pt x00 Einheiten Pt x00 Einheiten...
Seite 260: Analogwertdarstellung Für Widerstandsthermometer Ni X00 Standard
Grundlagen der Analogbaugruppen 5.1 Analogwertdarstellung für Analogeingabekanäle Analogwertdarstellung für Widerstandsthermometer Pt x00 und Pt x0 GOST (0,003850 und 0,003910) Klima Tabelle 5- 13 Analogwertdarstellung für Widerstandsthermometer Pt 100, 200, 500,1000 und Pt 10, 50, 100, 500 GOST (0,003850 und 0,003910) Klima Pt x00 Klima/ Einheiten Pt x00...
Seite 261: Analogwertdarstellung Für Widerstandsthermometer Ni X00 Klima
Grundlagen der Analogbaugruppen 5.1 Analogwertdarstellung für Analogeingabekanäle Analogwertdarstellung für Widerstandsthermometer Ni x00 Klima Tabelle 5- 15 Analogwertdarstellung für Widerstandsthermometer Ni 100, 120, 200, 500, 1000, LG-Ni 1000 Ni x00 Einheiten Ni x00 Einheiten Bereich Klima in °C Klima in °F dezimal hexa- dezimal...
Seite 262: Analogwertdarstellung Für Widerstandsthermometer Ni 100 Gost Klima
Grundlagen der Analogbaugruppen 5.1 Analogwertdarstellung für Analogeingabekanäle Analogwertdarstellung für Widerstandsthermometer Ni 100 GOST Klima Tabelle 5- 17 Analogwertdarstellung für Widerstandsthermometer Ni 100 GOST Klima Ni 100 Einheiten Ni 100 Einheiten Bereich GOST GOST dezimal hexa- dezimal hexa- Klima in °C Klima in °F dezimal dezimal...
Seite 263: Analogwertdarstellung Für Widerstandsthermometer Cu 10 Klima Und Cu 10, 50, 100 Gost Klima
Grundlagen der Analogbaugruppen 5.1 Analogwertdarstellung für Analogeingabekanäle Analogwertdarstellung für Widerstandsthermometer Cu 10 Klima und Cu 10, 50, 100 GOST Klima Tabelle 5- 19 Analogwertdarstellung für Widerstandsthermometer Cu 10 Klima und Cu 10, 50, 100 GOST Klima Cu x0 Einheiten Cu x0 Klima Einheiten Bereich Klima/ in °C...
Seite 264: Analogwertdarstellung Für Silizium Temperatursensoren Kty83
Grundlagen der Analogbaugruppen 5.1 Analogwertdarstellung für Analogeingabekanäle Analogwertdarstellung für Widerstandsthermometer Cu 10, 50, 100, 500 GOST Standard (0,00428) Tabelle 5- 21 Analogwertdarstellung für Widerstandsthermometer Cu 10, 50, 100, 500 GOST Standard (0,00428) Cu x0 Einheiten Cu x0 Einheiten Bereich Standard in Standard in dezimal hexa-...
Seite 265: Analogwertdarstellung Für Silizium Temperatursensoren Kty84
Grundlagen der Analogbaugruppen 5.1 Analogwertdarstellung für Analogeingabekanäle Analogwertdarstellung für Silizium Temperatursensoren KTY84/130 Tabelle 5- 23 Analogwertdarstellung für Silizium Temperatursensoren KTY84/130 KTY84/130 in Einheiten KTY84/130 Einheiten KTY84/130 Einheiten Bereich °C in °F in °K dezimal hexa- dezimal hexa- dezimal hexa- (1 digit = (1 digit = (1 digit = dezimal...
Seite 266: Analogwertdarstellung Für Thermoelement Typ C
Grundlagen der Analogbaugruppen 5.1 Analogwertdarstellung für Analogeingabekanäle Analogwertdarstellung für Thermoelement Typ C Tabelle 5- 25 Analogwertdarstellung für Thermoelement Typ C Typ C in °C Einheiten Typ C in °F Einheiten Bereich dezimal hexa- dezimal hexa- dezimal dezimal > 2500,0 32767 7FFF >...
Seite 267: Analogwertdarstellung Für Thermoelement Typ K
Grundlagen der Analogbaugruppen 5.1 Analogwertdarstellung für Analogeingabekanäle Analogwertdarstellung für Thermoelement Typ J Tabelle 5- 27 Analogwertdarstellung für Thermoelement Typ J Typ J in °C Einheiten Typ J in °F Einheiten Typ J in K Einheiten Bereich dezimal hexa- dezimal hexa- dezimal hexa- dezimal...
Seite 268: Analogwertdarstellung Für Thermoelement Typ N
Grundlagen der Analogbaugruppen 5.1 Analogwertdarstellung für Analogeingabekanäle Analogwertdarstellung für Thermoelement Typ L Tabelle 5- 29 Analogwertdarstellung für Thermoelement Typ L Typ L in °C Einheiten Typ L in °F Einheiten Typ L in K Einheiten Bereich dezimal hexa- dezimal hexa- dezimal hexa- dezimal...
Seite 269: Analogwertdarstellung Für Thermoelemente Typ R, S
Grundlagen der Analogbaugruppen 5.1 Analogwertdarstellung für Analogeingabekanäle Analogwertdarstellung für Thermoelemente Typ R, S Tabelle 5- 31 Analogwertdarstellung für Thermoelemente Typ R, S Typ R, S in Einheiten Typ R, S in Einheiten Typ R, S in Einheiten Bereich °C °F dezimal hexa- dezimal hexa-...
Seite 270: Analogwertdarstellung Für Thermoelement Typ U
Grundlagen der Analogbaugruppen 5.1 Analogwertdarstellung für Analogeingabekanäle Analogwertdarstellung für Thermoelement Typ U Tabelle 5- 33 Analogwertdarstellung für Thermoelement Typ U Typ U in °C Einheiten Typ U in °F Einheiten Typ U in K Einheiten Bereich dezimal hexa- dezimal hexa- dezimal hexa- dezimal...
Seite 271: Analogwertdarstellung Für Analogausgabekanäle
Grundlagen der Analogbaugruppen 5.2 Analogwertdarstellung für Analogausgabekanäle Analogwertdarstellung für Analogausgabekanäle Binäre Darstellung der Ausgabebereiche Tabelle 5- 35 Bipolare Ausgabebereiche ≥32512 Überlauf 32511 117,589 Über- steuerungs 27649 ≥100,004 bereich 27648 100,000 0,003617 Nenn- 0,000 bereich -0,003617 -27648 -100,000 -27649 ≤100,004 Unter- steuerungs -32512 -117,593...
Seite 272: Analogwertdarstellung In Spannungsausgabebereichen
Grundlagen der Analogbaugruppen 5.2 Analogwertdarstellung für Analogausgabekanäle Analogwertdarstellung in Spannungsausgabebereichen Tabelle 5- 37 Analogwertdarstellung im Ausgabebereich ±10 V System Spannungsausgabebereich dez. hex. ±10 V 118,5149 % 32767 7FFF 0,00 V Überlauf, spannungs- und stromlos 32512 7F00 117,589 % 32511 7EFF 11,76 V Übersteuerungsbereich 27649...
Seite 273: Analogwertdarstellung In Stromausgabebereichen
Grundlagen der Analogbaugruppen 5.2 Analogwertdarstellung für Analogausgabekanäle Analogwertdarstellung in Stromausgabebereichen Tabelle 5- 39 Analogwertdarstellung im Ausgabebereich ±20 mA System Stromausgabebereich dez. hex. ±20 mA 118,5149 % 32767 7FFF 0,00 mA Überlauf, spannungs- und stromlos 32512 7F00 117,589 % 32511 7EFF 23,52 mA Übersteuerungsbereich 27649...
Seite 274: Messart Und Messbereiche Der Analogeingabekanäle Einstellen
Grundlagen der Analogbaugruppen 5.3 Messart und Messbereiche der Analogeingabekanäle einstellen Messart und Messbereiche der Analogeingabekanäle einstellen 2 Verfahren Es gibt zwei Verfahren, die Messart und die Messbereiche der Analogeingabekanäle der Analogbaugruppen einzustellen: STEP 7 ● mit Messbereichsmodul und ● über Verdrahtung des Analogeingabekanals und STEP 7 Welches Verfahren bei den einzelnen Analogbaugruppen zur Anwendung kommt, ist baugruppenspezifisch und in den speziellen Baugruppenkapiteln detailliert beschrieben.
Seite 275 Grundlagen der Analogbaugruppen 5.3 Messart und Messbereiche der Analogeingabekanäle einstellen Messbereichsmodule umstecken Wenn Sie ein Messbereichsmodul umstecken müssen, dann gehen Sie wie folgt vor: 1. Hebeln Sie mit einem Schraubendreher das Messbereichsmodul aus der Analogeingabebaugruppe. Bild 5-1 Messbereichsmodule aus der Analogeingabebaugruppe hebeln Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 276 Grundlagen der Analogbaugruppen 5.3 Messart und Messbereiche der Analogeingabekanäle einstellen 2. Stecken Sie das Messbereichsmodul in der gewünschten Einstellung (1) in die Analogeingabebaugruppe. Gewählt ist der Messbereich, der auf den Markierungspunkt auf der Baugruppe (2) zeigt. Bild 5-2 Messbereichsmodule in die Analogeingabebaugruppe stecken Verfahren Sie mit allen weiteren Messbereichsmodulen so fort.
Seite 277: Verhalten Der Analogbaugruppen
Grundlagen der Analogbaugruppen 5.4 Verhalten der Analogbaugruppen Verhalten der Analogbaugruppen In diesem Kapitel In diesem Kapitel sind beschrieben: ● Die Abhängigkeit der analogen Ein– und Ausgabewerte von den Betriebszuständen der CPU und der Versorgungsspannung der Analogbaugruppe ● Das Verhalten der Analogbaugruppen in Abhängigkeit von der Lage der Analogwerte im jeweiligen Wertebereich ●...
Seite 278 Grundlagen der Analogbaugruppen 5.4 Verhalten der Analogbaugruppen Einfluss von Versorgungsspannung und Betriebszustand auf die Baugruppen Die Eingabe- und Ausgabewerte der Analogbaugruppen sind abhängig vom Betriebszustand der CPU und von der Versorgungsspannung der Baugruppe. Tabelle 5- 41 Abhängigkeiten der Analogein-/ausgabewerte vom Betriebszustand der CPU und von der Versorgungsspannung L+ Betriebszustand der Versorgungsspan...
Seite 279: Einfluss Des Wertebereichs Der Analogwerte
Grundlagen der Analogbaugruppen 5.4 Verhalten der Analogbaugruppen 5.4.2 Einfluss des Wertebereichs der Analogwerte Einfluss von Fehlern auf diagnosefähige Analogbaugruppen Auftretende Fehler können bei diagnosefähigen Analogbaugruppen und entsprechender Parametrierung zu einem Diagnoseeintrag und Diagnosealarm führen. Einfluss des Wertebereiches auf die Analogeingabebaugruppe Das Verhalten der Analogbaugruppen ist abhängig davon, in welchem Teil des Wertebereichs die Eingabewerte liegen.
Seite 280: Einfluss Der Gebrauchs- Und Grundfehlergrenze
Grundlagen der Analogbaugruppen 5.4 Verhalten der Analogbaugruppen 5.4.3 Einfluss der Gebrauchs- und Grundfehlergrenze Gebrauchsfehlergrenze Die Gebrauchsfehlergrenze ist der gesamte Mess- bzw. Ausgabefehler der Analogbaugruppe innerhalb des zugelassenen Temperaturbereichs, bezogen auf den Nennbereich der Baugruppe. Grundfehlergrenze Die Grundfehlergrenze ist der gesamte Mess- bzw. Ausgabefehler bei 25 °C, bezogen auf den Nennbereich der Baugruppe.
Seite 281: Wandlungs- Und Zykluszeit Der Analogbaugruppen
Grundlagen der Analogbaugruppen 5.5 Wandlungs- und Zykluszeit der Analogbaugruppen Wandlungs- und Zykluszeit der Analogbaugruppen Wandlungszeit der Analogeingabekanäle Die Wandlungszeit setzt sich zusammen aus der Grundwandlungszeit und zusätzlichen Bearbeitungszeiten der Baugruppe für: ● Widerstandsmessung ● Drahtbruchüberwachung Die Grundwandlungszeit hängt direkt ab vom Wandlungsverfahren des Analogeingabekanals (integrierendes Verfahren, Momentanwertwandlung).
Seite 282: Glättung Von Analogwerten Einstellen
Grundlagen der Analogbaugruppen 5.5 Wandlungs- und Zykluszeit der Analogbaugruppen Beispiel Bei der Analogeingabebaugruppe SM 331; AI 2 x 12 Bit sind 2 Analogeingabekanäle zu einer Kanalgruppe zusammengefasst. Somit müssen Sie die Zykluszeit in 2er Schritten abstufen. Glättung von Analogwerten einstellen STEP 7 Für einige Analogeingabebaugruppen können Sie die Glättung der Analogwerte in einstellen.
Seite 283: Beispiele
Grundlagen der Analogbaugruppen 5.5 Wandlungs- und Zykluszeit der Analogbaugruppen Beispiele Die folgenden Bilder zeigen, nach wie vielen Baugruppenzyklen bei einer Sprungantwort der geglättete Analogwert zu annähernd 100 % anliegt, in Abhängigkeit von der eingestellten Glättung. Das Bild gilt für jeden Signalwechsel am Analogeingang. ①...
Seite 284 Grundlagen der Analogbaugruppen 5.5 Wandlungs- und Zykluszeit der Analogbaugruppen Weitere Informationen zur Glättung Ob die Einstellung der Glättung für die spezielle Baugruppe möglich ist und welche Besonderheiten zu beachten sind, entnehmen Sie dem speziellen Kapitel zur Analogeingabebaugruppe. Wandlungszeit der Analogausgabekanäle Die Wandlungszeit der Analogausgabekanäle beinhaltet die Übernahme der digitalisierten Ausgabewerte aus dem internen Speicher und die Digital-Analog-Umsetzung.
Seite 285: Einschwing- Und Antwortzeit Der Analogausgabebaugruppen
Grundlagen der Analogbaugruppen 5.6 Einschwing- und Antwortzeit der Analogausgabebaugruppen Einschwing- und Antwortzeit der Analogausgabebaugruppen Einschwingzeit Die Einschwingzeit (t bis t ), d. h. die Zeit vom Anliegen des gewandelten Wertes bis zum Erreichen des spezifizierten Wertes am Analogausgang, ist lastabhängig. Dabei muss zwischen ohmscher, kapazitiver und induktiver Last unterschieden werden.
Seite 286: Analogbaugruppen Parametrieren
Grundlagen der Analogbaugruppen 5.7 Analogbaugruppen parametrieren Analogbaugruppen parametrieren Einleitung Analogbaugruppen können verschiedene Eigenschaften haben. Sie können die Eigenschaften der Baugruppen durch Parametrierung festlegen. Werkzeug zur Parametrierung STEP 7 Sie parametrieren die Analogbaugruppen mit . Die Parametrierung müssen Sie im STOP der CPU vornehmen. Wenn Sie alle Parameter festgelegt haben, dann übertragen Sie die Parameter vom PG in die CPU.
Seite 287: Diagnose Der Analogbaugruppen
Grundlagen der Analogbaugruppen 5.8 Diagnose der Analogbaugruppen Diagnose der Analogbaugruppen Parametrierbare und nichtparametrierbare Diagnosemeldungen Die Diagnose unterscheiden wir in parametrierbare und nichtparametrierbare Diagnosemeldungen. Parametrierbare Diagnosemeldungen erhalten Sie nur dann, wenn Sie die Diagnose durch Parametrierung freigegeben haben. Die Parametrierung nehmen Sie im Parameterblock STEP 7 "Diagnose"...
Seite 288: Diagnosemeldungen Der Analogeingabebaugruppen
Grundlagen der Analogbaugruppen 5.8 Diagnose der Analogbaugruppen 5.8.1 Diagnosemeldungen der Analogeingabebaugruppen Überblick über die Diagnosemeldungen der Analogeingabebaugruppen Die folgende Tabelle gibt Ihnen einen Überblick über die Diagnosemeldungen der Analogeingabebaugruppen. Tabelle 5- 44 Diagnosemeldungen der Analogeingabebaugruppen Diagnosemeldung Wirkungsbereich der parametrierbar Diagnose externe Lastspannung fehlt Baugruppe nein...
Seite 289: Fehlerursachen Und Abhilfemaßnahmen Bei Analogeingabebaugruppen
Grundlagen der Analogbaugruppen 5.8 Diagnose der Analogbaugruppen 5.8.3 Fehlerursachen und Abhilfemaßnahmen bei Analogeingabebaugruppen Überblick über Fehlerursachen und Abhilfemaßnahmen der Analogeingabebaugruppen Tabelle 5- 46 Diagnosemeldungen der Analogeingabebaugruppen, Fehlerursachen und Abhilfemaßnahmen Diagnosemeldung Mögliche Fehlerursache Abhilfemaßnahme externe Lastspannung fehlt Lastspannung L+ der Baugruppe fehlt Versorgung L+ zuführen Projektierungs- fehlerhafte Parameter an Baugruppe...
Seite 290: Alarme Der Analogbaugruppen
Grundlagen der Analogbaugruppen 5.9 Alarme der Analogbaugruppen Alarme der Analogbaugruppen Einleitung In diesem Kapitel sind die Analogbaugruppen hinsichtlich ihres Alarmverhaltens beschrieben. Es sind prinzipiell folgende Alarme zu unterscheiden: ● Diagnosealarm ● Prozessalarm Bitte beachten Sie, dass nicht alle Analogbaugruppen alarmfähig sind bzw. nur eine Untermenge der hier beschriebenen Alarme "beherrschen".
Seite 291 Grundlagen der Analogbaugruppen 5.9 Alarme der Analogbaugruppen Prozessalarm bei Auslöser "oberer oder unterer Grenzwert überschritten" Durch die Parametrierung eines oberen und eines unteren Grenzwertes definieren Sie einen Arbeitsbereich. Verlässt das Prozesssignal (z. B. die Temperatur) einer Analogeingabebaugruppe diesen Arbeitsbereich, so löst die Baugruppe bei freigegebenem Prozessalarm einen Alarm aus.
Seite 292 Grundlagen der Analogbaugruppen 5.9 Alarme der Analogbaugruppen Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 293: Analogbaugruppen
Analogbaugruppen Einleitung Das vorliegende Kapitel beschreibt: 1. Schrittfolge von der Auswahl bis zur Inbetriebnahme der Analogbaugruppe 2. Baugruppenüberblick über die wichtigsten Eigenschaften der Baugruppen 3. Baugruppen, die verfügbar sind (z. B. Eigenschaften, Anschluss-/ Prinzipschaltbild, technische Daten und ergänzende Informationen der Baugruppe): a) für Analogeingabebaugruppen b) für Analogausgabebaugruppen c) für Analogein-/-ausgabebaugruppen...
Seite 294: Schrittfolge Von Der Auswahl Bis Zur Inbetriebnahme Der Analogbaugruppe
Siehe Kapitel "Montieren" und "in Betrieb nehmen" im Installationshandbuch zum eingesetzten Automatisierungssystem: ● Automatisierungssystem S7-300, Aufbauen bzw. ● Automatisierungssystem S7-400, Aufbauen oder ● Dezentrales Peripheriegerät ET 200M Die Dokumentationen finden Sie im Internet (http://support.automation.siemens.com/WW/view/de) . Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 295: Baugruppenüberblick
Analogbaugruppen 6.2 Baugruppenüberblick Baugruppenüberblick Einleitung In den folgenden Tabellen sind die wichtigsten Eigenschaften der Analogbaugruppen zusammengefasst. Dieser Überblick soll Ihnen die Auswahl der passenden Baugruppe für Ihre Aufgabe erleichtern. 6.2.1 Analogeingabebaugruppen Eigenschaften im Überblick In der folgenden Tabelle sind die Analogeingabebaugruppen anhand der wichtigsten Eigenschaften dargestellt.
Seite 296 Analogbaugruppen 6.2 Baugruppenüberblick Baugruppe Grenzwertüber- einstellbar für einstellbar für einstellbar für nein einstellbar für wachung 2 Kanäle 8 Kanäle 2 Kanäle 2 Kanäle Prozessalarm bei einstellbar einstellbar einstellbar nein einstellbar Grenzwertüber- schreitung Prozessalarm bei nein nein nein nein Zyklusende Potenzial- potenzialfrei potenzialfrei potenzialfrei...
Seite 297 AC 60 V / DC 75V Potenzialdifferenz zwischen den Eingängen (UCM) Besonderheiten Kalibrierung Z Vorzeichen 2-DMU = 2-Drahtmessumformer * Diese Baugruppe ist beschrieben im Handbuch Dezentrales Peripheriegerät ET 200M HART-Analogbaugruppen. Das Handbuch finden Sie im Internet (http://support.automation.siemens.com/WW/view/de/22063748) . Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 298: Analogausgabebaugruppen
Lastspannung Lastspannung Ausgang und  L+, M CPU und L+,  Besonderheiten VZ = Vorzeichen * Diese Baugruppe ist beschrieben im Handbuch Dezentrales Peripheriegerät ET 200M HART-Analogbaugruppen. Das Handbuch finden Sie im Internet (http://support.automation.siemens.com/WW/view/de/22063748). Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 299: Analogein-/Ausgabebaugruppen
Analogbaugruppen 6.2 Baugruppenüberblick 6.2.3 Analogein-/ausgabebaugruppen Eigenschaften im Überblick In der folgenden Tabelle sind die Analogein-/-ausgabebaugruppen anhand der wichtigsten Eigenschaften dargestellt. Tabelle 6- 4 Analogein-/-ausgabebaugruppen: Eigenschaften im Überblick Eigenschaften Baugruppen SM 334; AI 4/AO 2 x 8/8 Bit SM 334; AI 4/AO 2 x 12 Bit (-0CE01-) (-0KE00-) Anzahl Eingänge...
Seite 300: Analogeingabebaugruppe Sm 331; Ai 8 X 16 Bit; (6Es7331-7Nf00-0Ab0)
Analogbaugruppen 6.3 Analogeingabebaugruppe SM 331; AI 8 x 16 Bit; (6ES7331-7NF00-0AB0) Analogeingabebaugruppe SM 331; AI 8 x 16 Bit; (6ES7331-7NF00-0AB0) Bestellnummer 6ES7331-7NF00-0AB0 Eigenschaften ● 8 Eingänge in 4 Kanalgruppen ● Messart einstellbar pro Kanalgruppe – Spannung – Strom ● Auflösung einstellbar pro Kanalgruppe (15 Bit+ Vorzeichen) ●...
Seite 301 Analogbaugruppen 6.3 Analogeingabebaugruppe SM 331; AI 8 x 16 Bit; (6ES7331-7NF00-0AB0) Schnelle Messwertaktualisierung Bei der schnellen Messwertaktualisierung erfolgt die Aktualisierung der beiden Kanäle in der Kanalgruppe dreimal schneller als bei Aktivierung mehrerer Kanalgruppen. Beispiel: Wenn die Kanäle 0 und 1 mit 2,5ms- Filterung aktiviert sind, stehen der SPS alle 10ms neue Messwerte für beide Kanäle zur Verfügung.
Seite 302 Analogbaugruppen 6.3 Analogeingabebaugruppe SM 331; AI 8 x 16 Bit; (6ES7331-7NF00-0AB0) Anschluss: Spannungs- und Strommessung Für Strommessungen werden die Spannungseingangsklemmen eines Kanals mit dem entsprechenden Strommesswiderstand parallel geschlossen. Dies erfolgt durch Brücken der Kanal-Eingangsklemmen mit den benachbarten Klemmen des Anschlusssteckers. Beispiel: Um Kanal 0 für die Strommessung zu konfigurieren, brücken Sie jeweils die Klemmen 22 und 2 und die Klemmen 23 und 3.
Seite 303: Anschluss: 2- Und 4-Draht-Messumformer
Analogbaugruppen 6.3 Analogeingabebaugruppe SM 331; AI 8 x 16 Bit; (6ES7331-7NF00-0AB0) Anschluss: 2- und 4-Draht-Messumformer ① Rückwandbusanschaltung ② Potenzialtrennung ③ Analog-Digital-Umsetzer (ADU) ④ Kanal 0 für 4-Draht-Messumformer ⑤ Kanal 7 für 2-Draht-Messumformer (mit externer Versorgung) ⑥ Potenzialausgleich Bild 6-2 Anschluss- und Prinzipschaltbild Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 304: Technische Daten
Analogbaugruppen 6.3 Analogeingabebaugruppe SM 331; AI 8 x 16 Bit; (6ES7331-7NF00-0AB0) Technische Daten Technische Daten Maße und Gewicht Abmessungen B x H x T (mm) 40 x 125 x 117 Gewicht ca. 272 g Baugruppenspezifische Daten Umparametrieren im RUN möglich Verhalten der nicht parametrierten Eingänge Liefern den vor der Parametrierung zuletzt gültigen Prozesswert...
Seite 305 Analogbaugruppen 6.3 Analogeingabebaugruppe SM 331; AI 8 x 16 Bit; (6ES7331-7NF00-0AB0) Technische Daten Störunterdrückung und Fehlergrenzen Störspannungsunterdrückung für f = n (f1 ± 1%), (f1 = Störfrequenz); n= 1, 2, ... > 100 dB Gleichtaktstörung (U < 50 V)  >...
Seite 306: Umparametrieren Im Run
Analogbaugruppen 6.3 Analogeingabebaugruppe SM 331; AI 8 x 16 Bit; (6ES7331-7NF00-0AB0) Technische Daten Daten zur Auswahl eines Gebers Eingangsbereiche (Nennwerte)/Eingangswiderstand ± 5 V / 2MΩ Spannung  1 bis 5 V / 2MΩ ± 10 V / 2MΩ 0 bis 20 mA / 250 Ω...
Seite 307: Messarten Und Messbereiche
Analogbaugruppen 6.3 Analogeingabebaugruppe SM 331; AI 8 x 16 Bit; (6ES7331-7NF00-0AB0) 6.3.1 Messarten und Messbereiche Einleitung STEP 7 Messart und Messbereiche stellen Sie mit dem Parameter "Messbereich" in ein. Die Baugruppe hat als Voreinstellung die Messart "Spannung" und den Messbereich" ± 10V".
Seite 308: Einstellbare Parameter
Analogbaugruppen 6.3 Analogeingabebaugruppe SM 331; AI 8 x 16 Bit; (6ES7331-7NF00-0AB0) 6.3.2 Einstellbare Parameter Einleitung Wie Sie Analogbaugruppen parametrieren, finden Sie im Kapitel Analogbaugruppen parametrieren (Seite 286) beschrieben. Parameter Tabelle 6- 6 Übersicht Parameter der SM 331; AI 8 x 16 Bit Parameter Wertebereich Voreinstell...
Seite 309: Siehe Auch
Analogbaugruppen 6.3 Analogeingabebaugruppe SM 331; AI 8 x 16 Bit; (6ES7331-7NF00-0AB0) Kanalgruppen Die Kanäle der SM 331; AI 8 x 16 Bit sind in vier Gruppen zu je zwei Kanälen zusammengefasst. Parameter können Sie immer nur einer Kanalgruppe zuordnen. Die folgende Tabelle zeigt, welche Kanäle jeweils als eine Kanalgruppe parametriert werden. Die Kanalgruppennummer benötigen Sie für die Parametrierung im Anwenderprogramm mit SFC.
Seite 310: Ergänzende Informationen Zur Sm 331; Ai 8 X 16 Bit
Analogbaugruppen 6.3 Analogeingabebaugruppe SM 331; AI 8 x 16 Bit; (6ES7331-7NF00-0AB0) 6.3.3 Ergänzende Informationen zur SM 331; AI 8 x 16 Bit Nichtbeschaltete Kanäle Stellen Sie für nichtbeschaltete Kanäle den Parameter "Messart" als "deaktiviert" ein. Sie verkürzen so die Zykluszeit der Baugruppe. Da aufgrund der Kanalgruppenbildung parametrierte Eingänge unbenutzt bleiben können, müssen Sie für diese Eingänge folgende Besonderheiten beachten, um die Diagnosefunktionen für die benutzten Kanäle nutzen zu können:...
Seite 311: Besonderheit Bei Der Parametrierung Von Oberen Und Unteren Grenzwerten
Analogbaugruppen 6.3 Analogeingabebaugruppe SM 331; AI 8 x 16 Bit; (6ES7331-7NF00-0AB0) Besonderheit bei der Parametrierung von oberen und unteren Grenzwerten Die parametrierbaren Grenzwerte (Auslöser für Prozessalarm) unterscheiden sich für die Übersicht Parameter der SM 331; AI 8 x 16 Bit von dem Wertebereich in der Tabelle SM 331;...
Seite 312: Analogeingabebaugruppe Sm 331; Ai 8 X 16 Bit; (6Es7331-7Nf10-0Ab0)
Analogbaugruppen 6.4 Analogeingabebaugruppe SM 331; AI 8 x 16 Bit; (6ES7331-7NF10-0AB0) Messfehler bei Gleichtaktspannungen Die SM 331; AI 8 x 16 Bit kann auch bei Vorhandensein von AC- oder DC- Gleichtaktspannungen Messungen durchführen. Für AC-Gleichtaktspannungen, die ein Vielfaches der Filterfrequenz-Einstellung betragen, erfolgt die Störunterdrückung durch die Integrationszeit des A/D-Wandlers und durch die Gleichtaktunterdrückung der Eingangsverstärker.
Seite 313: Anschlussbelegung
Analogbaugruppen 6.4 Analogeingabebaugruppe SM 331; AI 8 x 16 Bit; (6ES7331-7NF10-0AB0) Diagnose Welche Diagnosemeldungen unter dem Parameter "Sammeldiagnose" zusammengefasst Diagnosemeldungen der Analogeingabebaugruppen sind, finden Sie in der Tabelle Anschlussbelegung In den folgenden Bildern finden Sie verschiedene Anschlussmöglichkeiten Anschluss: Spannungs- und Strommessung Anschluss beidseitig an Kanal 0 bis Kanal 7 möglich ①...
Seite 314 Analogbaugruppen 6.4 Analogeingabebaugruppe SM 331; AI 8 x 16 Bit; (6ES7331-7NF10-0AB0) Anschluss: 2- und 4-Drahtmessumformer Anschluss beidseitig an Kanal 0 bis Kanal 7 möglich ① 2-Draht-Messumformer ② 4-Draht-Messumformer ③ Potenzialausgleich Bild 6-4 Anschluss- und Prinzipschaltbild Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 315 Analogbaugruppen 6.4 Analogeingabebaugruppe SM 331; AI 8 x 16 Bit; (6ES7331-7NF10-0AB0) Technische Daten Technische Daten Maße und Gewicht Abmessungen B x H x T (mm) 40 x 125 x 117 Gewicht ca. 272 g Baugruppenspezifische Daten Umparametrieren im RUN möglich Verhalten der nicht parametrierten Eingänge Liefern den vor der Parametrierung zuletzt gültigen Prozesswert...
Seite 316 Analogbaugruppen 6.4 Analogeingabebaugruppe SM 331; AI 8 x 16 Bit; (6ES7331-7NF10-0AB0) Technische Daten Störunterdrückung, Fehlergrenzen Störunterdrückung für F = n x (f1 ± 1%) (f1 = Störfrequenz, n = 1, 2, ...) >100 dB Gleichtaktstörung (U < AC 60 V) ...
Seite 317 Analogbaugruppen 6.4 Analogeingabebaugruppe SM 331; AI 8 x 16 Bit; (6ES7331-7NF10-0AB0) Technische Daten Anschluss der Signalgeber mit 40-poligem Frontstecker möglich für Spannungsmessung  für Strommessung  möglich mit getrennter Versorgung für als 2-Draht-Messumformer Messumformer möglich als 4-Draht-Messumformer Störfrequenz für 4-Kanal-Modus ist "alle" Störfrequenzen 50/60/400 Hz werden als "alle"...
Seite 318: Messarten Und Messbereiche
Analogbaugruppen 6.4 Analogeingabebaugruppe SM 331; AI 8 x 16 Bit; (6ES7331-7NF10-0AB0) 6.4.1 Messarten und Messbereiche Einleitung STEP 7 Messart und Messbereich stellen Sie mit dem Parameter "Messart" in ein. Tabelle 6- 9 Messarten und Messbereiche Gewählte Messart Ausgabebereich Spannung U: ±...
Seite 319: Einstellbare Parameter
Analogbaugruppen 6.4 Analogeingabebaugruppe SM 331; AI 8 x 16 Bit; (6ES7331-7NF10-0AB0) 6.4.2 Einstellbare Parameter Einleitung Wie Sie Analogbaugruppen parametrieren, finden Sie im Kapitel Analogbaugruppen parametrieren (Seite 286) beschrieben. Parameter Tabelle 6- 11 Übersicht Parameter der SM 331; AI 8 x 16 Bit Parameter Wertebereich Voreinstellungen...
Seite 320: Ergänzende Informationen Zur Sm 331; Ai 8 X 16 Bit
Analogbaugruppen 6.4 Analogeingabebaugruppe SM 331; AI 8 x 16 Bit; (6ES7331-7NF10-0AB0) 6.4.3 Ergänzende Informationen zur SM 331; AI 8 x 16 Bit Betriebsarten Die SM 331; AI 8 x 16 Bit verfügt über folgende Betriebsarten: ● 8 Kanal-Modus ● 4 Kanal-Modus Betriebsart 8-Kanal-Modus In dieser Betriebsart schaltet die Baugruppe zwischen den beiden Kanälen in jeder Gruppe um.
Seite 321 Analogbaugruppen 6.4 Analogeingabebaugruppe SM 331; AI 8 x 16 Bit; (6ES7331-7NF10-0AB0) Zykluszeit der Baugruppe im 8-Kanal-Modus Die Kanalwandlungszeit richtet sich nach der parametrierten Störfrequenz. Wenn Sie eine Störfrequenz von 50 Hz einstellen, beträgt die Kanalwandlungszeit einschließlich Kommunikationszeit 76 ms. Wenn Sie eine Störfrequenz von 60 Hz einstellen, beträgt die Kanalwandlungszeit 65 ms.
Seite 322 Analogbaugruppen 6.4 Analogeingabebaugruppe SM 331; AI 8 x 16 Bit; (6ES7331-7NF10-0AB0) Nichtbeschaltete Kanäle Stellen Sie für nichtbeschaltete Kanäle den Parameter "Messart" als "deaktiviert" ein. Sie verkürzen so die Zykluszeit der Baugruppe. Da aufgrund der Kanalgruppenbildung im 8-Kanal-Modus parametrierte Eingänge unbenutzt bleiben können, müssen Sie für diese Eingänge folgende Besonderheiten beachten, um die Diagnosefunktionen für die benutzten Kanäle zu aktivieren: ●...
Seite 323 Analogbaugruppen 6.4 Analogeingabebaugruppe SM 331; AI 8 x 16 Bit; (6ES7331-7NF10-0AB0) Zyklusendealarm Durch Aktivieren des Zyklusendealarms können Sie einen Prozess mit dem Wandlungszyklus der Baugruppe synchronisieren. Der Alarm tritt auf, wenn die Wandlung aller aktivierter Kanäle beendet ist. Inhalt der 4 Bytes mit zusätzlichen Informationen von OB40 während eines Prozessalarms oder eines Zyklusendealarms zeigt die folgende Tabelle.
Seite 324: Analogeingabebaugruppe Sm 331; Ai 8 X 14 Bit High Speed; Taktsynchron; (6Es7331-7Hf0X-0Ab0)
Analogbaugruppen 6.5 Analogeingabebaugruppe SM 331; AI 8 x 14 Bit High Speed; taktsynchron; (6ES7331-7HF0x-0AB0) Analogeingabebaugruppe SM 331; AI 8 x 14 Bit High Speed; taktsynchron; (6ES7331-7HF0x-0AB0) Bestellnummer 6ES7331-7HF00-0AB0 bzw. 6ES7331-7HF01-0AB0 Eigenschaften ● 8 Eingänge in 4 Kanalgruppen ● Messart einstellbar pro Kanalgruppe: –...
Seite 325: Anschluss: Spannungsmessung
Analogbaugruppen 6.5 Analogeingabebaugruppe SM 331; AI 8 x 14 Bit High Speed; taktsynchron; (6ES7331-7HF0x-0AB0) Anschluss: Spannungsmessung Bild 6-7 Prinzipschaltbild und Anschlussbild Einstellung des Messbereichsmoduls Messbereich Stellung des Messbereichsmoduls ± 1V ± 5V ± 10V B (Default) 1...5V Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 326: Anschluss: 2-Draht- Und 4-Drahtmessumformer Für Strommessung
Analogbaugruppen 6.5 Analogeingabebaugruppe SM 331; AI 8 x 14 Bit High Speed; taktsynchron; (6ES7331-7HF0x-0AB0) Anschluss: 2-Draht- und 4-Drahtmessumformer für Strommessung Bild 6-8 Prinzipschaltbild und Anschlussbild Einstellung des Messbereichsmoduls Messbereich Stellung des Messbereichsmoduls 2 Draht-Messumformer 4...20mA 4 Draht-Messumformer ± 20mA 0...20mA 4...20mA Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 327 Analogbaugruppen 6.5 Analogeingabebaugruppe SM 331; AI 8 x 14 Bit High Speed; taktsynchron; (6ES7331-7HF0x-0AB0) Technische Daten Technische Daten Maße und Gewicht Abmessungen B x H x T (mm) 40 x 125 x 117 Gewicht ca. 230 g Baugruppenspezifische Daten Unterstützt taktsynchronen Betrieb Anzahl der Eingänge Leitungslänge max.
Seite 328 Analogbaugruppen 6.5 Analogeingabebaugruppe SM 331; AI 8 x 14 Bit High Speed; taktsynchron; (6ES7331-7HF0x-0AB0) Technische Daten Analogwertbildung Messprinzip Momentanwertwandlung Integrations-/Wandlungszeit/Auflösung (pro Kanal) parametrierbar  52 µs Grundwandlungszeit pro Kanal  14 Bit Auflösung (inkl. Übersteuerungsbereich)  keine Störspannungsunterdrückung für Störfrequenz f1 in Hz ...
Seite 329 Analogbaugruppen 6.5 Analogeingabebaugruppe SM 331; AI 8 x 14 Bit High Speed; taktsynchron; (6ES7331-7HF0x-0AB0) Technische Daten Status, Alarme, Diagnosen Alarme parametrierbar Prozessalarm  parametrierbar Diagnosealarm  Diagnosefunktionen rote LED (SF) Sammelfehleranzeige  möglich Diagnoseinformationen auslesbar  Daten zur Auswahl eines Gebers Eingangsbereiche (Nennwerte)/Eingangswiderstand ±1 V 10 MΩ...
Seite 330: Messarten Und Messbereiche
Analogbaugruppen 6.5 Analogeingabebaugruppe SM 331; AI 8 x 14 Bit High Speed; taktsynchron; (6ES7331-7HF0x-0AB0) 6.5.1 Messarten und Messbereiche Einleitung Die Baugruppe Analogeingabebaugruppe verfügt über Messbereichsmodule. Messart und Messbereiche stellen Sie über die Messbereichsmodule und mit dem Parameter STEP 7 ein. "Messbereich"...
Seite 331 Analogbaugruppen 6.5 Analogeingabebaugruppe SM 331; AI 8 x 14 Bit High Speed; taktsynchron; (6ES7331-7HF0x-0AB0) Kanalgruppen Die Kanäle der SM 331; AI 8 x 14 Bit High Speed sind in vier Gruppen zu je zwei Kanälen zusammengefasst. Parameter können Sie immer nur einer Kanalgruppe zuordnen. Die SM 331;...
Seite 332: Einstellbare Parameter
Analogbaugruppen 6.5 Analogeingabebaugruppe SM 331; AI 8 x 14 Bit High Speed; taktsynchron; (6ES7331-7HF0x-0AB0) 6.5.2 Einstellbare Parameter Einleitung Wie Sie Analogbaugruppen parametrieren, finden Sie im Kapitel Analogbaugruppen parametrieren (Seite 286) beschrieben. Parameter Tabelle 6- 15 Übersicht der Parameter für die SM 331; AI 8 x 14 Bit High Speed Parameter Wertebereich Voreinstell...
Seite 333: Taktsynchronität
Analogbaugruppen 6.5 Analogeingabebaugruppe SM 331; AI 8 x 14 Bit High Speed; taktsynchron; (6ES7331-7HF0x-0AB0) 6.5.3 Taktsynchronität Eigenschaften Reproduzierbare (d. h. gleichlange) Reaktionszeiten werden bei der SIMATIC mit einem äquidistanten DP-Buszyklus und der Synchronisation von folgenden frei laufenden Einzelzyklen erreicht: ● Frei laufender Zyklus des Anwenderprogramms. Aufgrund azyklischer Programmverzweigungen kann die Länge der Zykluszeit variieren.
Seite 334: Berechnung Der Filter- Und Verarbeitungszeit
Ergebnis aller gewandelten Kanäle am Rückwandbus zur Abholung durch die CPU zur Verfügung. Weitere Informationen STEP 7, Weitere Informationen zur Taktsynchronität finden Sie in der Online-Hilfe von in der Betriebsanleitung Dezentrales Peripheriesystem ET 200M (http://support.automation.siemens.com/WW/view/de/1142798) und im Funktionshandbuch Taktsynchronität (http://support.automation.siemens.com/WW/view/de/15218045). Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 335: Ergänzende Informationen Zur Sm 331; Ai 8 X 14 Bit High Speed, Taktsynchron
Analogbaugruppen 6.5 Analogeingabebaugruppe SM 331; AI 8 x 14 Bit High Speed; taktsynchron; (6ES7331-7HF0x-0AB0) 6.5.4 Ergänzende Informationen zur SM 331; AI 8 x 14 Bit High Speed, taktsynchron Nichtbeschaltete Kanäle Nichtbeschaltete Kanäle sollten Sie wie in der nachfolgenden Tabelle aufgeführt verdrahten. So erreichen Sie für die Analogeingabebaugruppe eine optimale Störfestigkeit.
Seite 336: Analogeingabebaugruppe Sm 331; Ai 8 X 13 Bit; (6Es7331-1Kf02-0Ab0)
Analogbaugruppen 6.6 Analogeingabebaugruppe SM 331; AI 8 x 13 Bit; (6ES7331-1KF02-0AB0) Analogeingabebaugruppe SM 331; AI 8 x 13 Bit; (6ES7331-1KF02-0AB0) Bestellnummer 6ES7331-1KF02-0AB0 Eigenschaften ● 8 Eingänge in 8 Kanalgruppen ● Auflösung einstellbar pro Kanalgruppe (12 Bit + Vorzeichen) ● Messart einstellbar pro Kanalgruppe: –...
Seite 337 Analogbaugruppen 6.6 Analogeingabebaugruppe SM 331; AI 8 x 13 Bit; (6ES7331-1KF02-0AB0) Anschluss: Spannungsmessung ① Spannungsmessung: (± 5V, ±10V, 1...5V, 0...10V) ② Spannungsmessung (± 50 mV, ± 500 mV, ± 1 V) (Eingangswiderstand in den Technischen Daten beachten) ③ Potenzialausgleich ④ Interne Versorgung ⑤...
Seite 338: Anschluss: 2- Und 4-Draht-Messumformer Für Strommessung
Analogbaugruppen 6.6 Analogeingabebaugruppe SM 331; AI 8 x 13 Bit; (6ES7331-1KF02-0AB0) Anschluss: 2- und 4-Draht-Messumformer für Strommessung ① 4-Draht-Messumformer (0/4...20 mA oder ± 20 mA) ② 2-Draht-Messumformer (4...20 mA) ③ Potenzialausgleich ④ Interne Versorgung ⑤ + 5V vom Rückwandbus ⑥ Logik und Rückwandbus-Anschaltung ⑦...
Seite 339: Anschluss: Widerstandsmessung Mit 2-, 3- Und 4-Leiteranschluss
Analogbaugruppen 6.6 Analogeingabebaugruppe SM 331; AI 8 x 13 Bit; (6ES7331-1KF02-0AB0) Anschluss: Widerstandsmessung mit 2-, 3- und 4-Leiteranschluss Die folgenden Anschlussmöglichkeiten gelten auch für den Anschluss von Silizium Temperatursensoren und PTCs. ① 2-Leiteranschluss. Zwischen M- und S- muss eine Brücke eingelegt werden (ohne Kompensation der Leitungswiderstände).
Seite 340: Technische Daten
Analogbaugruppen 6.6 Analogeingabebaugruppe SM 331; AI 8 x 13 Bit; (6ES7331-1KF02-0AB0) Technische Daten Technische Daten Maße und Gewicht Abmessungen B x H x T (mm) 40 x 125 x 117 Gewicht ca. 250 g Baugruppenspezifische Daten Unterstützt taktsynchronen Betrieb nein Anzahl der Eingänge bei Widerstandsgeber ...
Seite 341 Analogbaugruppen 6.6 Analogeingabebaugruppe SM 331; AI 8 x 13 Bit; (6ES7331-1KF02-0AB0) Technische Daten Störunterdrückung, Fehlergrenzen Störspannungsunterdrückung für f = n (f1 ± 1 %), (f1 = Störfrequenz) n = 1,2 > 86 dB Gleichtaktstörung (U < 2 V)  > 40 dB Gegentaktstörung (Spitzenwert der Störung <...
Seite 342 Analogbaugruppen 6.6 Analogeingabebaugruppe SM 331; AI 8 x 13 Bit; (6ES7331-1KF02-0AB0) Technische Daten Grundfehlergrenze (Gebrauchsfehlergrenze bei 25 °C, bezogen auf den Messbereichsendwert des gewählten Eingangsbereichs) ± 5 V ± 0,4 % Spannungseingang  ± 10 V 1 bis 5 V 0 bis 10 V ±...
Seite 343 Analogbaugruppen 6.6 Analogeingabebaugruppe SM 331; AI 8 x 13 Bit; (6ES7331-1KF02-0AB0) Technische Daten Daten zur Auswahl eines Gebers Eingangsbereiche (Nennwerte)/Eingangswiderstand ± 50 mV 100 kΩ Spannung  ± 500 mV ±1 V ± 5 V ± 10 V 1 bis 5 V 0 bis 10 V ±...
Seite 344: Messarten Und Messbereiche
Analogbaugruppen 6.6 Analogeingabebaugruppe SM 331; AI 8 x 13 Bit; (6ES7331-1KF02-0AB0) 6.6.1 Messarten und Messbereiche Einleitung STEP 7 Messart und Messbereich stellen Sie mit dem Parameter "Messart" in vor. Gewählte Messart Messbereich Spannung ±50 mV ±500 mV ±1 V ±5 V von 1 bis 5 V von 0 bis 10 V ±...
Seite 345: Einstellbare Parameter
Analogbaugruppen 6.6 Analogeingabebaugruppe SM 331; AI 8 x 13 Bit; (6ES7331-1KF02-0AB0) 6.6.2 Einstellbare Parameter Einleitung Wie Sie die Analogbaugruppen generell parametrieren, finden Sie im Kapitel Analogbaugruppen parametrieren (Seite 286) beschrieben. Parameter Tabelle 6- 17 Übersicht Parameter der SM 331; AI 8 x 13 Bit Parameter Wertebereich Voreinstellung...
Seite 346: Ergänzende Informationen Zur Sm 331; Ai 8 X 13 Bit
Analogbaugruppen 6.6 Analogeingabebaugruppe SM 331; AI 8 x 13 Bit; (6ES7331-1KF02-0AB0) 6.6.3 Ergänzende Informationen zur SM 331; AI 8 x 13 Bit Einsatz der Baugruppe Die SM 331-1KF02 ist ersatzteilkompatibel zur SM 331-1KF01 und wird mit dem HSP 2067 projektiert. Das HSP 2067 kann ab STEP7 V5.4, SP5 installiert werden und ist ab STEP7 V5.4, SP6 enthalten.
Seite 347 Analogbaugruppen 6.6 Analogeingabebaugruppe SM 331; AI 8 x 13 Bit; (6ES7331-1KF02-0AB0) ● Belegung im Prozessabbild der Eingänge (PAE) ● Hinweise zur Programmierung ACHTUNG Im Prozessabbild der Eingänge sind lediglich die Bits 0+2 für die Auswertung relevant. Über die Bits 0+2 können Sie die Temperatur z.B. eines Motors überwachen. Die Bits 0+2 im Prozessabbild der Eingänge haben kein speicherndes Verhalten.
Seite 348: Analogeingabebaugruppe Sm 331; Ai 8 X 12 Bit; (6Es7331-7Kf02-0Ab0)
Analogbaugruppen 6.7 Analogeingabebaugruppe SM 331; AI 8 x 12 Bit; (6ES7331-7KF02-0AB0) Analogeingabebaugruppe SM 331; AI 8 x 12 Bit; 7KF02-0AB0 (6ES7331- Bestellnummer 6ES7331-7KF02-0AB0 Eigenschaften ● 8 Eingänge in 4 Kanalgruppen ● Messart einstellbar pro Kanalgruppe – Spannung – Strom – Widerstand –...
Seite 349 Analogbaugruppen 6.7 Analogeingabebaugruppe SM 331; AI 8 x 12 Bit; (6ES7331-7KF02-0AB0) Anschlussbelegung In den folgenden Bildern finden Sie verschiedene Anschlussmöglichkeiten. Die Eingangswiderstände sind abhängig von der Einstellung des Messbereichsmoduls, siehe Messarten und Messbereiche Tabelle Anschluss: Spannungsmessung Bild 6-13 Prinzipschaltbild und Anschlussbild Einstellung des Messbereichsmoduls Messbereich Stellung des Messbereichsmoduls...
Seite 350: Einstellung Des Messbereichsmoduls
Analogbaugruppen 6.7 Analogeingabebaugruppe SM 331; AI 8 x 12 Bit; (6ES7331-7KF02-0AB0) Anschluss: 2- und 4-Draht-Messumformer für Strommessung Bild 6-14 Prinzipschaltbild und Anschlussbild Hinweis Bei geerdeten, nicht potenzialfrei versorgten 4-Draht-Messumformern, kann die Verbindung nach M- (Klemmen 11, 13, 15, 17, 19) entfallen. Einstellung des Messbereichsmoduls Messbereich Stellung des Messbereichsmoduls...
Seite 351: Anschluss: 2-, 3- Und 4-Leiteranschluss Von Widerstandsgebern Oder Thermowiderständen
Analogbaugruppen 6.7 Analogeingabebaugruppe SM 331; AI 8 x 12 Bit; (6ES7331-7KF02-0AB0) Anschluss: 2-, 3- und 4-Leiteranschluss von Widerstandsgebern oder Thermowiderständen ① 4-Leiteranschluss ② 3-Leiteranschluss ③ 2-Leiteranschluss Bild 6-15 Prinzipschaltbild und Anschlussbild Einstellung des Messbereichsmoduls Messbereich Stellung des Messbereichsmoduls 150 Ω 300 Ω...
Seite 352: Anschluss: Thermoelemente Mit Externer Kompensation
Analogbaugruppen 6.7 Analogeingabebaugruppe SM 331; AI 8 x 12 Bit; (6ES7331-7KF02-0AB0) Anschluss: Thermoelemente mit externer Kompensation Bei interner Kompensation müssen Sie eine Brücke zwischen Comp+ und M einlegen. Bild 6-16 Prinzipschaltbild und Anschlussbild Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 353 Analogbaugruppen 6.7 Analogeingabebaugruppe SM 331; AI 8 x 12 Bit; (6ES7331-7KF02-0AB0) Einstellung des Messbereichsmoduls Messbereich Stellung des Messbereichsmoduls Thermoelement TC-I Typ N [NiCrSi-NiSi] (interner Vergleich) Typ E [NiCr-CuNi] (Thermospannungsmessung) Typ J [Fe-CuNi] Linearisierung wird nicht berücksichtigt Typ K [NiCr-Ni] Thermoelement TC-E Typ L [Fe-CuNi] (externer Vergleich) (Thermospannungsmessung)
Seite 354: Technische Daten
Analogbaugruppen 6.7 Analogeingabebaugruppe SM 331; AI 8 x 12 Bit; (6ES7331-7KF02-0AB0) Technische Daten Technische Daten Maße und Gewicht Abmessungen B x H x T (mm) 40 x 125 x 117 Gewicht ca. 250 g Baugruppenspezifische Daten Unterstützt taktsynchronen Betrieb nein Anzahl der Eingänge bei Widerstandsgeber ...
Seite 355 Analogbaugruppen 6.7 Analogeingabebaugruppe SM 331; AI 8 x 12 Bit; (6ES7331-7KF02-0AB0) Technische Daten Analogwertbildung Messprinzip integrierend Integrations-/Wandlungszeit/Auflösung (pro Kanal) parametrierbar  Integrationszeit in ms  Grundwandlungszeit inkl. Integrationszeit in ms  zusätzliche Wandlungszeit für Widerstandsmessung in ms oder zusätzliche Wandlungszeit für Drahtbruchüberwachung in ms oder zusätzliche Wandlungszeit für Widerstandsmessung und Drahtbruchüberwachung in ms...
Seite 356 Analogbaugruppen 6.7 Analogeingabebaugruppe SM 331; AI 8 x 12 Bit; (6ES7331-7KF02-0AB0) Technische Daten Grundfehlergrenze (Gebrauchsfehlergrenze bei 25 °C, bezogen auf den Messbereichsendwert des gewählten Eingangsbereichs) Spannungseingang 80 mV ± 0,7 %  von 250 bis 1000 mV ± 0,4 % von 2,5 bis 10 V ±...
Seite 357 Analogbaugruppen 6.7 Analogeingabebaugruppe SM 331; AI 8 x 12 Bit; (6ES7331-7KF02-0AB0) Technische Daten Zulässige Eingangsspannung für Spannungseingang max. 20 V dauerhaft; (Zerstörgrenze) 75 V für max. 1 s (Tastverhältnis 1:20) Zulässiger Eingangsstrom für Stromeingang (Zerstörgrenze) 40 mA Anschluss der Signalgeber mit 20-poligem Frontstecker möglich für Spannungsmessung...
Seite 358: Messarten Und Messbereiche
Analogbaugruppen 6.7 Analogeingabebaugruppe SM 331; AI 8 x 12 Bit; (6ES7331-7KF02-0AB0) 6.7.1 Messarten und Messbereiche Einleitung Die Baugruppe SM 331; AI 8 x 12 Bit verfügt über Messbereichsmodule. Messarten und Messbereiche stellen Sie über die Messbereichsmodule und mit dem STEP 7 Parameter "Messbereich"...
Seite 359: Siehe Auch
Analogbaugruppen 6.7 Analogeingabebaugruppe SM 331; AI 8 x 12 Bit; (6ES7331-7KF02-0AB0) Gewählte Messart Messbereich Einstellung des (Typ des Sensors) Messbereichsmoduls Typ N [NiCrSi-NiSi] Thermoelement (linear, interner Vergleich) Typ E [NiCr-CuNi] (Temperaturmessung) TC-IL Typ J [Fe-CuNi] Thermoelement Typ K [NiCr-Ni] (linear, externer Vergleich) Typ L [Fe-CuNi] (Temperaturmessung) TC-EL Strom (2-Drahtmessumformer)
Seite 360: Einstellbare Parameter
Analogbaugruppen 6.7 Analogeingabebaugruppe SM 331; AI 8 x 12 Bit; (6ES7331-7KF02-0AB0) 6.7.2 Einstellbare Parameter Einleitung Wie Sie Analogbaugruppen parametrieren, finden Sie im Kapitel Analogbaugruppen parametrieren (Seite 286) beschrieben. Parameter Tabelle 6- 20 Übersicht der Parameter für die SM 331; AI 8 x 12 Bit Parameter Wertebereich Voreinstell...
Seite 361: Ergänzende Informationen Zur Sm 331; Ai 8 X 12 Bit
Analogbaugruppen 6.7 Analogeingabebaugruppe SM 331; AI 8 x 12 Bit; (6ES7331-7KF02-0AB0) 6.7.3 Ergänzende Informationen zur SM 331; AI 8 x 12 Bit Nichtbeschaltete Kanäle Da aufgrund der Kanalgruppenbildung parametrierte Eingänge unbenutzt bleiben können, müssen Sie für diese Eingänge folgende Besonderheiten beachten, um die Diagnosefunktionen für die benutzten Kanäle zu aktivieren: ●...
Seite 362: Analogeingabebaugruppe Sm 331; Ai 2 X 12 Bit; (6Es7331-7Kb02-0Ab0)
Analogbaugruppen 6.8 Analogeingabebaugruppe SM 331; AI 2 x 12 Bit; (6ES7331-7KB02-0AB0) Analogeingabebaugruppe SM 331; AI 2 x 12 Bit; (6ES7331-7KB02-0AB0) Bestellnummer: "Standard-Baugruppe" 6ES7331-7KB02-0AB0 Bestellnummer: "SIPLUS S7-300-Baugruppe" 6AG1331-7KB02-2AB0 Eigenschaften ● 2 Eingänge in einer Kanalgruppe ● Messart einstellbar je Kanalgruppe: – Spannung –...
Seite 363: Anschlussbelegung
Analogbaugruppen 6.8 Analogeingabebaugruppe SM 331; AI 2 x 12 Bit; (6ES7331-7KB02-0AB0) Anschlussbelegung In den folgenden Bildern finden Sie verschiedene Anschlussmöglichkeiten. Die Eingangswiderstände sind abhängig vom eingestellten Messbereich. Anschluss: Spannungsmessung Bild 6-17 Anschluss- und Prinzipschaltbild Einstellung des Messbereichsmoduls Messbereich Stellung des Messbereichsmoduls ±...
Seite 364: Anschluss: Thermoelement Mit Externer Kompensation
Analogbaugruppen 6.8 Analogeingabebaugruppe SM 331; AI 2 x 12 Bit; (6ES7331-7KB02-0AB0) Anschluss: Thermoelement mit externer Kompensation Bei interner Kompensation müssen Sie eine Brücke zwischen Comp+ und M einlegen Bild 6-18 Anschluss- und Prinzipschaltbild Einstellung des Messbereichsmoduls Messbereich Stellung des Messbereichsmoduls TC-I: Thermoelement Typ N [NiCrSi-NiSi] (interner Vergleich)
Seite 365: Anschluss: 2-, 3-, 4-Leiteranschluss Von Widerständen Und Thermowiderständen
Analogbaugruppen 6.8 Analogeingabebaugruppe SM 331; AI 2 x 12 Bit; (6ES7331-7KB02-0AB0) Anschluss: 2-, 3-, 4-Leiteranschluss von Widerständen und Thermowiderständen ① 4-Leiteranschluss, ohne Kompensation der Leitungswiderstände ② 3-Leiteranschluss, ohne Kompensation der Leitungswiderstände ③ 2-Leiteranschluss Bild 6-19 Anschluss- und Prinzipschaltbild Einstellung des Messbereichsmoduls Messbereich Stellung des Messbereichsmoduls 150 Ω...
Seite 366 Analogbaugruppen 6.8 Analogeingabebaugruppe SM 331; AI 2 x 12 Bit; (6ES7331-7KB02-0AB0) Anschluss: 2- und 4-Drahtmessumformer für Strommessung Bild 6-20 Anschluss- und Prinzipschaltbild Einstellung des Messbereichsmoduls Messbereich Stellung des Messbereichsmoduls 2 Draht-Messumformer von 4 bis 20 mA 4 Draht-Messumformer ± 3,2 mA ±...
Seite 367: Technische Daten
Analogbaugruppen 6.8 Analogeingabebaugruppe SM 331; AI 2 x 12 Bit; (6ES7331-7KB02-0AB0) Technische Daten Technische Daten Maße und Gewicht Abmessungen B x H x T (mm) 40 x 125 x 117 Gewicht ca. 250 g Baugruppenspezifische Daten Unterstützt taktsynchronen Betrieb nein Anzahl der Eingänge bei Widerstandsgeber ...
Seite 368 Analogbaugruppen 6.8 Analogeingabebaugruppe SM 331; AI 2 x 12 Bit; (6ES7331-7KB02-0AB0) Technische Daten Analogwertbildung Messprinzip integrierend Integrations-/Wandlungszeit/Auflösung (pro Kanal) parametrierbar  Integrationszeit in ms  Grundwandlungszeit inkl. Integrationszeit in ms  zusätzliche Wandlungszeit für Widerstandsmessung in ms oder zusätzliche Wandlungszeit für Drahtbruchüberwachung in ms oder zusätzliche Wandlungszeit für Widerstandsmessung und Drahtbruchüberwachung in ms...
Seite 369 Analogbaugruppen 6.8 Analogeingabebaugruppe SM 331; AI 2 x 12 Bit; (6ES7331-7KB02-0AB0) Technische Daten Grundfehlergrenze (Gebrauchsfehlergrenze bei 25 °C, bezogen auf den Messbereichsendwert des gewählten Eingangsbereichs) Spannungseingang 80 mV ± 0,6 %  von 250 bis 1000 mV ± 0,4 % von 2,5 bis 10 V ±...
Seite 370 Analogbaugruppen 6.8 Analogeingabebaugruppe SM 331; AI 2 x 12 Bit; (6ES7331-7KB02-0AB0) Technische Daten Zulässige Eingangsspannung für Spannungseingang max. 20 V dauerhaft;75 V für max. 1 s (Zerstörgrenze) (Tastverhältnis 1:20) Zulässiger Eingangsstrom für Stromeingang (Zerstörgrenze) 40 mA Anschluss der Signalgeber mit 20-poligem Frontstecker möglich für Spannungsmessung ...
Seite 371: Messarten Und Messbereiche
Analogbaugruppen 6.8 Analogeingabebaugruppe SM 331; AI 2 x 12 Bit; (6ES7331-7KB02-0AB0) 6.8.1 Messarten und Messbereiche Einleitung Die Baugruppe SM 331; AI 2 x 12 Bit verfügt über ein Messbereichsmodul. Messarten und Messbereiche stellen Sie über das Messbereichsmodul und mit dem Parameter "Messart" in STEP 7 ein.
Seite 372: Drahtbruchprüfung
Analogbaugruppen 6.8 Analogeingabebaugruppe SM 331; AI 2 x 12 Bit; (6ES7331-7KB02-0AB0) Gewählte Messart Messbereich Einstellung des (Typ des Sensors) Messbereichsmoduls R-4L: Widerstand 150 Ω (4-Leiteranschluss) 300 Ω 600 Ω TC-IL: Thermoelemente (linear, interner Typ N [NiCrSi-NiSi] Vergleich) Typ E [NiCr-CuNi] (Temperaturmessung) Typ J [Fe-CuNi] Typ K [NiCr-Ni]...
Seite 373: Einstellbare Parameter
Analogbaugruppen 6.8 Analogeingabebaugruppe SM 331; AI 2 x 12 Bit; (6ES7331-7KB02-0AB0) 6.8.2 Einstellbare Parameter Einleitung Wie Sie Analogbaugruppen generell parametrieren, finden Sie im Kapitel Analogbaugruppen parametrieren (Seite 286) beschrieben. Parameter Tabelle 6- 22 Übersicht Parameter der SM 331; AI 2 x 12 Bit Parameter Wertebereich Voreinstellung...
Seite 374: Ergänzende Informationen Zur Sm 331; Ai 2 X 12 Bit
Analogbaugruppen 6.8 Analogeingabebaugruppe SM 331; AI 2 x 12 Bit; (6ES7331-7KB02-0AB0) 6.8.3 Ergänzende Informationen zur SM 331; AI 2 x 12 Bit Nichtbeschaltete Kanäle Nichtbeschaltete Kanäle müssen Sie kurzschließen und sollten Sie mit M verbinden. So erreichen Sie für die Analogeingabebaugruppe eine optimale Störfestigkeit. Stellen Sie für nichtbeschaltete Kanäle den Parameter "Messart"...
Seite 375: Analogeingabebaugruppe Sm 331; Ai 8 X Rtd; (6Es7331-7Pf01-0Ab0)
Analogbaugruppen 6.9 Analogeingabebaugruppe SM 331; AI 8 x RTD; (6ES7331-7PF01-0AB0) Analogeingabebaugruppe SM 331; AI 8 x RTD; (6ES7331-7PF01-0AB0) Bestellnummer 6ES7331-7PF01-0AB0 Eigenschaften ● 8 Eingänge in 4 Kanalgruppen ● Messart einstellbar pro Kanalgruppe – Widerstand – Temperatur ● Auflösung einstellbar pro Kanalgruppe (15 Bit + Vorzeichen) ●...
Seite 376 Analogbaugruppen 6.9 Analogeingabebaugruppe SM 331; AI 8 x RTD; (6ES7331-7PF01-0AB0) Anschlussbelegung In den folgenden Bildern finden Sie die verschiedenen Anschlussmöglichkeiten. Diese Anschlussbeispiele gelten für alle Kanäle (Kanal 0 bis 7). VORSICHT Durch falsche Verdrahtung des 3-Leiteranschlusses kann es zu unvorhersehbarem Betrieb der Baugruppe und zu gefährlichen Zuständen der Anlage kommen.
Seite 377 Analogbaugruppen 6.9 Analogeingabebaugruppe SM 331; AI 8 x RTD; (6ES7331-7PF01-0AB0) Bild 6-22 Ungenutzter Kanal Hinweis - Verwenden Sie stets Kanal n (hier Kanal 0) zur Messung - Schließen Sie nicht benutzte Kanäle (hier Kanal 1) kurz oder beschalten Sie diese zur Vermeidung von Diagnosen mit einem Widerstand des Nennbereiches (z.B.
Seite 378 Analogbaugruppen 6.9 Analogeingabebaugruppe SM 331; AI 8 x RTD; (6ES7331-7PF01-0AB0) Technische Daten Technische Daten Maße und Gewicht Abmessungen B x H x T (mm) 40 x 125 x 117 Gewicht ca. 272 g Baugruppenspezifische Daten Umparametrieren im RUN möglich Verhalten der nicht parametrierten Eingänge Liefern den vor der Parametrierung zuletzt gültigen Prozesswert Unterstützt taktsynchronen Betrieb...
Seite 379 Analogbaugruppen 6.9 Analogeingabebaugruppe SM 331; AI 8 x RTD; (6ES7331-7PF01-0AB0) Technische Daten Wandlungszeit (pro Kanal) 100 ms Grundausführungszeit der Baugruppe (alle Kanäle freigegeben) 200 ms Betriebsart 8 Kanal-Modus (Softwarefilter) Integrations-/Wandlungszeit/Auflösung (pro Kanal) parametrierbar  8 / 25 / 30 Grundwandlungszeit in ms ...
Seite 380 Analogbaugruppen 6.9 Analogeingabebaugruppe SM 331; AI 8 x RTD; (6ES7331-7PF01-0AB0) Technische Daten Grundfehlergrenze (Gebrauchsfehlergrenze bei 25 °C, bezogen auf den Messbereichsendwert des gewählten Eingangsbereichs) Widerstandsthermometer  ± 0,5 °C – Pt 50, Pt 100, Pt 200, Pt 500, Pt 1000, Ni 100, Ni 120, Ni 200, Ni 500, Ni 1000, LG-Ni 1000, Cu 50, Cu 100, ±...
Seite 381: Umparametrieren Im Run
Analogbaugruppen 6.9 Analogeingabebaugruppe SM 331; AI 8 x RTD; (6ES7331-7PF01-0AB0) Technische Daten Kennlinien-Linearisierung Pt 10, Pt 50, Pt 100, Pt 200, Pt 500, Pt 1000, Widerstandsthermometer  Ni 100, Ni 120, Ni 200, Ni 500, Ni 1000, LG-Ni 1000, Cu 10, Cu 50, Cu 100 (Standard- und Klimabereich) Technische Einheit für Temperaturmessung ...
Seite 382: Messarten Und Messbereiche
Analogbaugruppen 6.9 Analogeingabebaugruppe SM 331; AI 8 x RTD; (6ES7331-7PF01-0AB0) 6.9.1 Messarten und Messbereiche Einleitung STEP 7 Messart und Messbereich stellen Sie mit dem Parameter "Messart" in ein. Tabelle 6- 23 Messarten und Messbereiche Gewählte Messart Messbereich Widerstand: 150 Ω (3-Leiter-/4 Leiteranschluss) 300 Ω...
Seite 383 Analogbaugruppen 6.9 Analogeingabebaugruppe SM 331; AI 8 x RTD; (6ES7331-7PF01-0AB0) Kanalgruppen Die Kanäle der SM 331; AI 8 x RTD sind in vier Gruppen zu je zwei Kanälen zusammengefasst. Parameter können Sie immer nur einer Kanalgruppe zuordnen. Die folgende Tabelle zeigt, welche Kanäle jeweils als eine Kanalgruppe parametriert werden. Die Kanalgruppennummer benötigen Sie für die Parametrierung im Anwenderprogramm mit SFC.
Seite 384: Einstellbare Parameter
Analogbaugruppen 6.9 Analogeingabebaugruppe SM 331; AI 8 x RTD; (6ES7331-7PF01-0AB0) 6.9.2 Einstellbare Parameter Einleitung Wie Sie Analogbaugruppen generell parametrieren, finden Sie im Kapitel Analogbaugruppen parametrieren (Seite 286) beschrieben. Eine Übersicht über die einstellbaren Parameter mit deren Voreinstellungen finden Sie in der folgenden Tabelle.
Seite 385 Analogbaugruppen 6.9 Analogeingabebaugruppe SM 331; AI 8 x RTD; (6ES7331-7PF01-0AB0) Parameter Wertebereich Voreinstellung Art der Wirkungs- Parameter bereich 0,003850 Platin (Pt) Temperaturkoeffizient für  Temperaturmessung mit 0,003850 Ω/Ω/ °C (IPTS-68) Thermowiderstand (RTD) 0,003916 Ω/Ω/ °C 0,003902 Ω/Ω/ °C 0,003920 Ω/Ω/ °C 0,003850 Ω/Ω/ °C (ITS-90) dynamisch Kanalgruppe...
Seite 386: Ergänzende Informationen Zur Sm 331; Ai 8 X Rtd
Analogbaugruppen 6.9 Analogeingabebaugruppe SM 331; AI 8 x RTD; (6ES7331-7PF01-0AB0) 6.9.3 Ergänzende Informationen zur SM 331; AI 8 x RTD Betriebsarten Die SM 331; AI 8 x RTD verfügt über die folgenden Betriebsarten: ● 8-Kanal-Modus (Hardwarefilter) ● 8-Kanal-Modus (Softwarefilter) ● 4-Kanal-Modus (Hardwarefilter) Die Betriebsart hat Einfluss auf die Zykluszeit der Baugruppe.
Seite 387 Analogbaugruppen 6.9 Analogeingabebaugruppe SM 331; AI 8 x RTD; (6ES7331-7PF01-0AB0) Zykluszeit der Baugruppe im 8-Kanal-Modus Die Kanalwandlungszeit beträgt einschließlich Kommunikationszeit der Baugruppe 84 ms. Die Baugruppe muss dann mit Opto-MOS-Relais zum anderen Kanal in der Gruppe umschalten. Die Opto-MOS-Relais benötigen 12 ms zum Schalten und Ausregeln. Jeder Kanal benötigt eine Zeit von 97 ms, damit die Zykluszeit gleich 194 ms beträgt.
Seite 388 Analogbaugruppen 6.9 Analogeingabebaugruppe SM 331; AI 8 x RTD; (6ES7331-7PF01-0AB0) Zykluszeit der Baugruppe im 8-Kanal-Modus (Softwarefilter) Die Kanalwandlungszeit richtet sich nach der parametrierten Störfrequenz. Wenn Sie eine Störfrequenz von 50 Hz einstellen, beträgt die Kanalwandlungszeit einschließlich Kommunikationszeit 32 ms. Wenn Sie eine Störfrequenz von 60 Hz einstellen, beträgt die Kanalwandlungszeit 27 ms.
Seite 389: Verlängerung Der Zykluszeit Bei Drahtbruchprüfung
Analogbaugruppen 6.9 Analogeingabebaugruppe SM 331; AI 8 x RTD; (6ES7331-7PF01-0AB0) Verlängerung der Zykluszeit bei Drahtbruchprüfung Die Drahtbruchprüfung ist eine Softwarefunktion der Baugruppe, die in allen Betriebsarten verfügbar ist. Betriebsart 8-Kanal-Modus (Hardwarefilter bzw. Softwarefilter) wird die Zykluszeit der Baugruppe verdoppelt, unabhängig von der Anzahl Kanäle, für die Drahtbruch aktiviert ist. Betriebsart 4-Kanal-Modus (Hardwarefilter) unterbricht die Baugruppe die Bearbeitung der Eingangsdaten für 100 ms und führt eine Drahtbruchprüfung durch.
Seite 390 Analogbaugruppen 6.9 Analogeingabebaugruppe SM 331; AI 8 x RTD; (6ES7331-7PF01-0AB0) Einschränkung der Parametrierung bei Einsatz der SM 331; AI 8 x RTD mit PROFIBUS-Mastern, die ausschließlich DPV0 unterstützen. Wenn Sie die Analogeingabebaugruppe SM 331; AI 8 x RTD in einem ET 200M PROFIBUS- Slavesystem mit einem PROFIBUS-Master einsetzen, bei dem es sich nicht um einen S7- Master handelt, sind bestimmte Parameter nicht zugelassen.
Seite 391: Analogeingabebaugruppe Sm 331; Ai 8 X Tc; (6Es7331-7Pf11-0Ab0)
Analogbaugruppen 6.10 Analogeingabebaugruppe SM 331; AI 8 x TC; (6ES7331-7PF11-0AB0) 6.10 Analogeingabebaugruppe SM 331; AI 8 x TC; (6ES7331-7PF11-0AB0) Bestellnummer 6ES7331-7PF11-0AB0 Eigenschaften ● 8 Eingänge in 4 Kanalgruppen ● Messart einstellbar pro Kanalgruppe – Temperatur ● Auflösung einstellbar pro Kanalgruppe (15 Bit + Vorzeichen) ●...
Seite 392: Anschluss: Thermoelement Über Vergleichsstelle
Analogbaugruppen 6.10 Analogeingabebaugruppe SM 331; AI 8 x TC; (6ES7331-7PF11-0AB0) Anschluss: Thermoelement über Vergleichsstelle Alle 8 Eingänge stehen als Messkanäle zur Verfügung, wenn Thermoelemente über Vergleichsstellen, die auf 0 °C oder 50 °C geregelt sind, angeschlossen werden. ① Thermoelement über Vergleichsstelle ②...
Seite 393: Anschluss: Thermoelement Mit Externer Kompensation
Analogbaugruppen 6.10 Analogeingabebaugruppe SM 331; AI 8 x TC; (6ES7331-7PF11-0AB0) Anschluss: Thermoelement mit externer Kompensation Bei dieser Art von Kompensation wird die Klemmentemperatur der Vergleichsstelle über ein Widerstandthermometer Pt100 mit einem Temperaturbereich von -25 °C bis 85 °C ermittelt (siehe Klemmen 35 bis 38). ①...
Seite 394: Anschluss: Thermoelement Mit Interner Kompensation
Analogbaugruppen 6.10 Analogeingabebaugruppe SM 331; AI 8 x TC; (6ES7331-7PF11-0AB0) Anschluss: Thermoelement mit interner Kompensation Bei dieser Art von Kompensation wird die Temperatur der im Anschlussstecker befindlichen Vergleichsstelle über die Baugruppe erfasst. ① Thermoelement mit Ausgleichsleitung bis zum Frontstecker ② Rückwandbus-Anschaltung ③...
Seite 395: Technische Daten
Analogbaugruppen 6.10 Analogeingabebaugruppe SM 331; AI 8 x TC; (6ES7331-7PF11-0AB0) Technische Daten Technische Daten Maße und Gewicht Abmessungen B x H x T (mm) 40 x 125 x117 Gewicht ca. 272 g Baugruppenspezifische Daten Umparametrieren im RUN möglich Verhalten der nicht parametrierten Eingänge Liefern den vor der Parametrierung zuletzt gültigen Prozesswert Unterstützt taktsynchronen Betrieb...
Seite 396 Analogbaugruppen 6.10 Analogeingabebaugruppe SM 331; AI 8 x TC; (6ES7331-7PF11-0AB0) Technische Daten Glättung der Messwerte keine/schwach/mittel/stark Grundausführungszeit der Baugruppe (alle Kanäle 196 ms freigegeben) Betriebsart 8 Kanal-Modus (Softwarefilter) Integrations-/Wandlungszeit/Auflösung (pro Kanal) parametrierbar  23/72/83 Grundwandlungszeit in ms  zusätzliche Wandlungszeit für Drahtbruchüberwachung in ...
Seite 397 Analogbaugruppen 6.10 Analogeingabebaugruppe SM 331; AI 8 x TC; (6ES7331-7PF11-0AB0) Technische Daten Typ J -150 °C bis +1200 °C ± 1,4 °C -210 °C bis -150 °C ± 1,7 °C Typ L -150 °C bis +900 °C ± 1,5 °C -200 °C bis -150 °C ±...
Seite 398 Analogbaugruppen 6.10 Analogeingabebaugruppe SM 331; AI 8 x TC; (6ES7331-7PF11-0AB0) Technische Daten Temperaturfehler (bezogen auf Eingangsbereich) ±0,005%/K Linearitätsfehler (bezogen auf Eingangsbereich) ±0,02% Wiederholgenauigkeit (im eingeschwungenen Zustand bei 25 ±0,01% °C, bezogen auf Eingangsbereich) *** Status, Alarme, Diagnosen Alarme parametrierbar Prozessalarm ...
Seite 399: Umparametrieren Im Run
Analogbaugruppen 6.10 Analogeingabebaugruppe SM 331; AI 8 x TC; (6ES7331-7PF11-0AB0) Umparametrieren im RUN Wenn Sie die Funktion Umparametrieren im RUN nutzen, dann gibt es folgende Besonderheit. SF-LED leuchtet: Stand vor der Umparametrierung Diagnose an, leuchten u. U. die SF-LEDs (an CPU, IM oder Baugruppe), obwohl Diagnose nicht mehr ansteht und die Baugruppe korrekt arbeitet.
Seite 400 Analogbaugruppen 6.10 Analogeingabebaugruppe SM 331; AI 8 x TC; (6ES7331-7PF11-0AB0) Kanalgruppen Die Kanäle der SM 331; AI 8 x TC sind in vier Gruppen zu je zwei Kanälen zusammengefasst. Parameter können Sie immer nur einer Kanalgruppe zuordnen. Die folgende Tabelle zeigt, welche Kanäle jeweils als eine Kanalgruppe parametriert werden. Die Kanalgruppennummer benötigen Sie für die Parametrierung im Anwenderprogramm mit SFC.
Seite 401: Einstellbare Parameter
Analogbaugruppen 6.10 Analogeingabebaugruppe SM 331; AI 8 x TC; (6ES7331-7PF11-0AB0) 6.10.2 Einstellbare Parameter Einleitung Wie Sie Analogbaugruppen generell parametrieren, finden Sie im Kapitel Analogbaugruppen parametrieren (Seite 286) beschrieben. Parameter Tabelle 6- 29 Übersicht Parameter der SM 331; AI 8 x TC Parameter Wertebereich Voreinstellung Art der...
Seite 402: Siehe Auch
Analogbaugruppen 6.10 Analogeingabebaugruppe SM 331; AI 8 x TC; (6ES7331-7PF11-0AB0) Parameter Wertebereich Voreinstellung Art der Wirkungs- Parameter bereich 50/60/400 Hz; 400 Hz; 60 Hz; 50 Hz; 50/60/400 Hz dynamisch Kanalgruppe Störfrequenzunterdrückung*  keine keine dynamisch Kanalgruppe Glättung  schwach mittel stark * 50/60/400 Hz nur für Betriebsarten 8-Kanal-Modus (Hardwarefilter) oder 4-Kanal-Modus (Hardwarefilter) parametrierbar;...
Seite 403: Ergänzende Informationen Zur Sm 331; Ai 8 X Tc
Analogbaugruppen 6.10 Analogeingabebaugruppe SM 331; AI 8 x TC; (6ES7331-7PF11-0AB0) 6.10.3 Ergänzende Informationen zur SM 331; AI 8 x TC Betriebsarten Die SM 331; AI 8 x TC verfügt über die folgenden Betriebsarten: ● 8-Kanal-Modus (Hardwarefilter) ● 8-Kanal-Modus (Softwarefilter) ● 4-Kanal-Modus (Hardwarefilter) Die Betriebsart hat Einfluss auf die Zykluszeit der Baugruppe.
Seite 404 Analogbaugruppen 6.10 Analogeingabebaugruppe SM 331; AI 8 x TC; (6ES7331-7PF11-0AB0) Zykluszeit der Baugruppe im 8-Kanal-Modus (Hardwarefilter) Die Kanalwandlungszeit beträgt einschließlich Kommunikationszeit der Baugruppe 91 ms. Die Baugruppe muss dann mit Opto-MOS-Relais zum anderen Kanal in der Gruppe umschalten. Die Opto-MOS-Relais benötigen 7 ms zum Schalten und Ausregeln. Jeder Kanal benötigt eine Zeit von 98 ms, damit die Zykluszeit gleich 196 ms beträgt.
Seite 405 Analogbaugruppen 6.10 Analogeingabebaugruppe SM 331; AI 8 x TC; (6ES7331-7PF11-0AB0) Zykluszeit der Baugruppe im 8-Kanal-Modus (Softwarefilter) Die Kanalwandlungszeit richtet sich nach der parametrierten Störfrequenzunterdrückung. Wenn Sie eine Störfrequenz von 50 Hz einstellen, beträgt die Kanalwandlungszeit einschließlich Kommunikationszeit 76 ms. Wenn Sie eine Störfrequenz von 60 Hz einstellen, beträgt die Kanalwandlungszeit 65 ms.
Seite 406 Analogbaugruppen 6.10 Analogeingabebaugruppe SM 331; AI 8 x TC; (6ES7331-7PF11-0AB0) Verlängerung der Zykluszeit bei Drahtbruchprüfung Die Drahtbruchprüfung ist eine Softwarefunktion der Baugruppe, die in allen Betriebsarten verfügbar ist. Betriebsart 8-Kanal-Modus (Hardwarefilter bzw. Softwarefilter) verlängert sich die Zykluszeit der Baugruppe um 4 ms, unabhängig von der Anzahl Kanäle, für die Drahtbruch aktiviert ist. Betriebsart 4-Kanal-Modus (Hardwarefilter) unterbricht die Baugruppe die Bearbeitung der Eingangsdaten für 170 ms und führt eine Drahtbruchprüfung durch.
Seite 407 Analogbaugruppen 6.10 Analogeingabebaugruppe SM 331; AI 8 x TC; (6ES7331-7PF11-0AB0) Zyklusendealarm Durch Aktivieren des Zyklusendealarms können Sie einen Prozess mit dem Wandlungszyklus der Baugruppe synchronisieren. Der Alarm tritt auf, wenn die Wandlung aller aktivierten Kanäle beendet ist. Tabelle 6- 31 Inhalt der 4 Bytes mit zusätzlichen Informationen von OB40 während eines Prozessalarms oder eines Zyklusendealarms Inhalt der 4 Bytes mit zusätzlichen Informationen Byte...
Seite 408: Analogeingabebaugruppe Sm 331, Ai 6 X Tc Potenzialgetrennt (6Es7331-7Pe10-0Ab0)
Analogbaugruppen 6.11 Analogeingabebaugruppe SM 331, AI 6 x TC potenzialgetrennt (6ES7331-7PE10-0AB0) 6.11 Analogeingabebaugruppe SM 331, AI 6 x TC potenzialgetrennt (6ES7331-7PE10-0AB0) Bestellnummer 6ES7331-7PE10-0AB0 Eigenschaften Die Analogeingabebaugruppe SM 331; AI 6 x TC potenzialgetrennt besitzt folgende Eigenschaften: ● 6 Eingänge in einer Gruppe ●...
Seite 409 Analogbaugruppen 6.11 Analogeingabebaugruppe SM 331, AI 6 x TC potenzialgetrennt (6ES7331-7PE10-0AB0) Anschlussbelegung Die folgenden Bilder zeigen Beispiele für verschiedene Anschlussmöglichkeiten. Die Beispiele gelten für alle Kanäle (Kanal 0 bis 5). Anschluss: Thermoelement mit interner Kompensation Bei dieser Art von Kompensation erfasst die Baugruppe die Temperatur an der Vergleichsstelle des Anschlusssteckers.
Seite 410 Analogbaugruppen 6.11 Analogeingabebaugruppe SM 331, AI 6 x TC potenzialgetrennt (6ES7331-7PE10-0AB0) Anschluss: Thermoelement mit externer Kompensation Bei dieser Art von Kompensation wird die Klemmentemperatur der Vergleichsstelle über ein Widerstandsthermometer Pt 100 Klima mit einem Temperaturbereich von -145 °C bis +155 °C ermittelt (siehe Klemmen 35, 36, 39 und 40).
Seite 411 Analogbaugruppen 6.11 Analogeingabebaugruppe SM 331, AI 6 x TC potenzialgetrennt (6ES7331-7PE10-0AB0) Anschluss: Thermoelement über Vergleichsstelle Bei dieser Art von Kompensation wird die Klemmentemperatur an der Vergleichsstelle auf 0 °C oder 50 °C geregelt. ① Thermoelement über Vergleichsstellen-Anschluss mit Kupferdraht an Frontstecker ②...
Seite 412: Anschluss: Spannungseingang
Analogbaugruppen 6.11 Analogeingabebaugruppe SM 331, AI 6 x TC potenzialgetrennt (6ES7331-7PE10-0AB0) Anschluss: Spannungseingang ① Angelegte Eingangsspannung ② Rückwandbusanschaltung ③ Analog-/Digitalwandler (ADU) ④ Externer Kaltstellenvergleich (ADU und Stromquelle) Bild 6-35 Spannungseingang Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 413: Technische Daten
Analogbaugruppen 6.11 Analogeingabebaugruppe SM 331, AI 6 x TC potenzialgetrennt (6ES7331-7PE10-0AB0) Technische Daten Technische Daten Maße und Gewicht Abmessungen (B x H x T) (mm) 40 x 125 x 120 Gewicht ca. 272 g Baugruppenspezifische Daten Unterstützt taktsynchronen Betrieb nein Leitungslänge max.
Seite 414 Analogbaugruppen 6.11 Analogeingabebaugruppe SM 331, AI 6 x TC potenzialgetrennt (6ES7331-7PE10-0AB0) Technische Daten Störunterdrückung, Fehlergrenzen Störspannungsunterdrückung für f = n x (f1 ± 1%), (f1 = Störfrequenz) n = 1,2 usw. > 130 dB Gleichtaktstörung (UCM < 250 V AC) ...
Seite 415 Analogbaugruppen 6.11 Analogeingabebaugruppe SM 331, AI 6 x TC potenzialgetrennt (6ES7331-7PE10-0AB0) Technische Daten Grundfehlergrenze (Gebrauchsfehlergrenze bei 25 °C, bezogen auf den Messbereichsendwert des gewählten Eingangsbereichs) Spannungseingang ± 0,04% ± 25 mV  ± 0,03% ± 50 mV  ± 0,03% ±...
Seite 416 Analogbaugruppen 6.11 Analogeingabebaugruppe SM 331, AI 6 x TC potenzialgetrennt (6ES7331-7PE10-0AB0) Technische Daten mit externer Die Genauigkeit der Temperaturmessung Fehler für den Analogeingang des verwendeten  Kompensation mittels lokal angeschlossener Thermowiderstände Thermoelementtyps oder über Remotezugriff mittels externer RTD-Baugruppe wird Messgenauigkeit für den Typ des ...
Seite 417 Analogbaugruppen 6.11 Analogeingabebaugruppe SM 331, AI 6 x TC potenzialgetrennt (6ES7331-7PE10-0AB0) Technische Daten Daten zur Auswahl eines Gebers Eingangsbereiche (Nennwerte)/Eingangswiderstand Typ B, C, N, E, R, S, J, L, 10 MΩ Thermoelement  T, K, U, TxK/ XK (L) Spannung ...
Seite 418: Messarten Und Messbereiche
Analogbaugruppen 6.11 Analogeingabebaugruppe SM 331, AI 6 x TC potenzialgetrennt (6ES7331-7PE10-0AB0) 6.11.1 Messarten und Messbereiche Messarten und Messbereiche STEP 7 Messart und Messbereich stellen Sie mit dem Parameter "Messbereich" in ein. Gewählte Messart Messbereich Spannung ± 25 mV ± 50 mV ±...
Seite 419: Einstellbare Parameter
Analogbaugruppen 6.11 Analogeingabebaugruppe SM 331, AI 6 x TC potenzialgetrennt (6ES7331-7PE10-0AB0) 6.11.2 Einstellbare Parameter Einstellbare Parameter Wie Sie Analogbaugruppen generell parametrieren finden Sie im Kapitel Analogbaugruppen parametrieren (Seite 286) beschrieben. Parameter Wertebereich Voreinstellung Art des Wirkungsbere Parameters Diagnose Sammeldiagnose ja / nein nein statisch Kanal...
Seite 420: Ergänzende Informationen Zur Sm 331; Ai 6 X Tc
● Bei dezentralen Installationen und Steuerung durch den Master eines Fremdherstellers mit DPV1-Unterstützung muss eine GSD-Datei verwendet werden (kein Betrieb mit DPV0 möglich). Die GSD-Datei für die ausgewählte IM153 finden Sie als Download im Internet (http://www.siemens.com/automation/service&support). ● STEP 7 V5.4 SP4 (HSP0158) oder höher ● Für die Anwenderkalibrierung: SIMATIC PDM V6.0 + SP3 + HF2 (HSP0158) oder PDM V6.0 + SP4 oder höher...
Seite 421 Analogbaugruppen 6.11 Analogeingabebaugruppe SM 331, AI 6 x TC potenzialgetrennt (6ES7331-7PE10-0AB0) Prozessalarm Den Inhalt der 4 Bytes mit zusätzlichen Informationen von OB40 während eines Prozessalarms zeigt die folgende Tabelle. Inhalt der 4 Byte mit zusätzlichen Informationen Byte Analog- 2 Bit pro Kanal zum Kennzeichnen des Bereichs Sondermer Oberer Grenzwert überschritten in Kanal Unterer Grenzwert überschritten in Kanal...
Seite 422 Analogbaugruppen 6.11 Analogeingabebaugruppe SM 331, AI 6 x TC potenzialgetrennt (6ES7331-7PE10-0AB0) Unterbrechungsdauer bei Kalibrierung im Prozess Störfrequenz Unterbrechungsdauer 10 Hz 600 ms 50 Hz 120 ms 60 Hz 100 ms 400 Hz (100 Hz) 60 ms Die Kalibrierung im Prozess sollte aktiviert werden, um über längere Zeit die Messgenauigkeit zu sichern.
Seite 423: Externe Kompensation Der Vergleichsstelle Über Remote-Rtd
Analogbaugruppen 6.11 Analogeingabebaugruppe SM 331, AI 6 x TC potenzialgetrennt (6ES7331-7PE10-0AB0) Externe Kompensation der Vergleichsstelle über Remote-RTD Die Temperatur der Vergleichsstelle kann auch über eine externe Baugruppe gemessen und mittels SFC58 in Datensatz 2 (DS2) an die Baugruppe AI 6 x TC, potenzialgetrennt, übergeben werden.
Seite 424 Analogbaugruppen 6.11 Analogeingabebaugruppe SM 331, AI 6 x TC potenzialgetrennt (6ES7331-7PE10-0AB0) Aufbau Datensatz 2 der SM 331; AI 6 x TC Bild 6-36 Aufbau von Datensatz 2 der SM 331; AI 6 x TC Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 425 Analogbaugruppen 6.11 Analogeingabebaugruppe SM 331, AI 6 x TC potenzialgetrennt (6ES7331-7PE10-0AB0) Kompensation des Thermoelements über ein externes Pt 100-Element mit externer RTD-Baugruppe Durch den flexiblen Aufbaus des Datensatz 2 kann für jeden Kanal ein separates externes Pt 100-Element verwendet werden. Zusätzlich können die Kanäle über die Anwenderapplikation so zusammengefasst werden, dass sie dasselbe externe Pt 100 verwenden.
Seite 426 Dies ist lediglich ein Beispiel. Die Logik und Speicherbelegung sind jeweils der Struktur des verwendeten SPS-Programms anzupassen. Der Rückgabewert des SFC "WR_REC" (MW 22) kann entsprechend der Struktur des verwendeten SPS-Programms ausgewertet werden. Weitere Informationen finden Sie im Handbuch Systemsoftware für S7-300/400 System- und Standardfunktion (http://support.automation.siemens.com/WW/view/de/1214574). Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 427: Firmware-Aktualisierung Über Hw Konfig Für Analogeingabebaugruppe Sm 331; Ai 6 X Tc
Einleitung Je nach den verfügbaren kompatiblen Funktionserweiterungen können Sie die Baugruppe AI 6 x TC auf die neueste Firmwareversion hochrüsten. Die neueste Firmwareversion erhalten Sie bei Ihrem Siemens-Ansprechpartner oder im Internet (http://www.siemens.com/automation/service&support). Anforderungen ● STEP 7 V 5.4, SP4 (HSP0158) oder höher ●...
Seite 428: Kennzeichnen Der Firmware
Analogbaugruppen 6.11 Analogeingabebaugruppe SM 331, AI 6 x TC potenzialgetrennt (6ES7331-7PE10-0AB0) Firmware-Aktualisierung So aktualisieren Sie die Firmware einer zentral oder dezentral eingesetzten Baugruppe mit der IM 153: 1. Wählen Sie die Baugruppe AI 6 x TC in HW Konfig aus. 2.
Seite 429: I&M-Daten Zur Identifikation Der Analogeingabebaugruppe Sm 331; Ai 6 X Tc
Analogbaugruppen 6.11 Analogeingabebaugruppe SM 331, AI 6 x TC potenzialgetrennt (6ES7331-7PE10-0AB0) 6.11.5 I&M-Daten zur Identifikation der Analogeingabebaugruppe SM 331; AI 6 x TC Eigenschaften I-Daten: Informationen zur Baugruppe, die in der Regel auf dem Baugruppengehäuse angebracht ist. I-Daten sind schreibgeschützt. Sie umfassen: ●...
Seite 430: Kalibrierung Der Analogeingabebaugruppe Sm 331; Ai 6 X Tc
Analogbaugruppen 6.11 Analogeingabebaugruppe SM 331, AI 6 x TC potenzialgetrennt (6ES7331-7PE10-0AB0) 6.11.6 Kalibrierung der Analogeingabebaugruppe SM 331; AI 6 x TC Einleitung Die SM 331 wird vor der Auslieferung kalibriert und hält die spezifizierte Genauigkeit ein. Es besteht somit in der Regel, keine Notwendigkeit die Baugruppe neu zu kalibrieren. Bei bestimmten Anlagen kann es dennoch sinnvoll oder infolge von Normanforderungen (z.
Seite 431 Analogbaugruppen 6.11 Analogeingabebaugruppe SM 331, AI 6 x TC potenzialgetrennt (6ES7331-7PE10-0AB0) Einstieg in die Kalibrierung Die folgenden Bilder zeigen den Ablauf einer Anwenderkalibrierung in SIMATIC PDM V6.0 + SP5. Bei einer neueren Version von SIMATIC PDM kann die Darstellung von diesen Bildern abweichen. Der Einstieg in die Kalibrierung der Baugruppe erfolgt in SIMATIC PDM über <Gerät ⇒...
Seite 432 Analogbaugruppen 6.11 Analogeingabebaugruppe SM 331, AI 6 x TC potenzialgetrennt (6ES7331-7PE10-0AB0) Kalibrierwerte: ● Offset: Aktuell wirkende Offsetkorrektur des Analog-Digital-Umsetzers. ● Gain: Aktuell wirkende Verstärkungskorrektur des Analog-Digital-Umsetzers. ● CJ Offset: Derzeit aktive Temperaturverschiebung des internen Bezugstemperaturgebers (nur relevant für Thermoelemente TC-IL) ●...
Seite 433 Analogbaugruppen 6.11 Analogeingabebaugruppe SM 331, AI 6 x TC potenzialgetrennt (6ES7331-7PE10-0AB0) Möglichkeiten Sie haben nun die Möglichkeit: ● Die Anwenderkalibrierung des gewählten Kanals zu Starten -> Schaltfläche "Anwenderkalibrierung" ● Die werkseitig eingestellten Kalibrierwerte des ausgewählten Kanals zu aktivieren -> Schaltfläche "Werkseinstellung herstellen" ●...
Seite 434 Analogbaugruppen 6.11 Analogeingabebaugruppe SM 331, AI 6 x TC potenzialgetrennt (6ES7331-7PE10-0AB0) Der zuvor gewählte Kanal wird anhand der ausgegebenen Kalibrierungsanzeige kalibriert. Eine Kalibrierung besteht aus mehreren Kalibrierungsschritten. Innerhalb dieser Schritte werden die einzelnen Kalibrierungswerte ermittelt. ● Tritt während einer Kalibrierung ein Fehler auf oder wird die Baugruppe umparametriert, so wird die Kalibrierung des betreffenden Kanals abgebrochen, und die zuletzt aktiven Kalibrierwerte des Kanals werden erneut wirksam.
Seite 435 Analogbaugruppen 6.11 Analogeingabebaugruppe SM 331, AI 6 x TC potenzialgetrennt (6ES7331-7PE10-0AB0) ① Hier finden Sie Anweisungen zur Durchführung des aktuellen Kalibrierungsschritts ② Hier finden Sie Informationen über den aktuellen Kalibrierungsschritt ③ Hier finden Sie Informationen über den aktuellen Status des Kalibrierungsvorgangs ④...
Seite 436 Analogbaugruppen 6.11 Analogeingabebaugruppe SM 331, AI 6 x TC potenzialgetrennt (6ES7331-7PE10-0AB0) Anweisungen Im Feld "Anleitung" wird angezeigt, welche Aktionen der Anwender selbst bei dem aktuellen Kalibrierungsschritt durchführen muss. Führen Sie die hier angegebenen Aktionen aus, und bestätigen Sie anschließend mit der Schaltfläche "Weiter". Die Baugruppe führt nun die für den aktuellen Kalibrierungsschritt erforderlichen Aktionen aus.
Seite 437: Analogausgabebaugruppe Sm 332; Ao 8 X 12 Bit; (6Es7332-5Hf00-0Ab0)
Analogbaugruppen 6.12 Analogausgabebaugruppe SM 332; AO 8 x 12 Bit; (6ES7332-5HF00-0AB0) 6.12 Analogausgabebaugruppe SM 332; AO 8 x 12 Bit; (6ES7332-5HF00-0AB0) Bestellnummer 6ES7332-5HF00-0AB0 Eigenschaften ● 8 Ausgänge in einer Gruppe ● Die Ausgänge sind kanalweise wählbar als – Spannungsausgang – Stromausgang ●...
Seite 438: Anschluss: 2- Und 4-Leiteranschluss Für Spannungsausgang
Analogbaugruppen 6.12 Analogausgabebaugruppe SM 332; AO 8 x 12 Bit; (6ES7332-5HF00-0AB0) Anschluss: 2- und 4-Leiteranschluss für Spannungsausgang In dem folgenden Bild ist dargestellt: ● Der 2-Leiteranschluss ohne Kompensation der Leitungswiderstände und ● Der 4-Leiteranschluss mit Kompensation der Leitungswiderstände. ① ② Interne Versorgung ③...
Seite 439: Anschluss: Stromausgang
Analogbaugruppen 6.12 Analogausgabebaugruppe SM 332; AO 8 x 12 Bit; (6ES7332-5HF00-0AB0) Anschluss: Stromausgang ① ② Interne Versorgung ③ Potenzialausgleich ④ Funktionserde ⑤ Rückwandbus-Anschaltung ⑥ Potenzialtrennung Bild 6-42 Anschluss- und Prinzipschaltbild Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 440: Technische Daten
Analogbaugruppen 6.12 Analogausgabebaugruppe SM 332; AO 8 x 12 Bit; (6ES7332-5HF00-0AB0) Technische Daten Technische Daten Maße und Gewicht Abmessungen B x H x T (mm) 40 x 125 x 117 Gewicht ca. 272 g Baugruppenspezifische Daten Umparametrieren im RUN möglich Verhalten der nicht parametrierten Ausgänge Geben den vor der Parametrierung zuletzt gültigen Ausgangswert aus...
Seite 441 Analogbaugruppen 6.12 Analogausgabebaugruppe SM 332; AO 8 x 12 Bit; (6ES7332-5HF00-0AB0) Technische Daten Gebrauchsfehlergrenze (im gesamten Temperaturbereich, bezogen auf den Messbereichsendwert des gewählten Ausgangsbereichs) Spannungsausgang ± 0,5 %  ± 0,6 % Stromausgang  Grundfehlergrenze (Gebrauchsfehlergrenze bei 25 °C, bezogen auf den Messbereichsendwert des gewählten Ausgangsbereichs) Ausgangsspannung ±...
Seite 442: Ausgabebereiche Der Sm 332; Ao 8 X 12 Bit
Analogbaugruppen 6.12 Analogausgabebaugruppe SM 332; AO 8 x 12 Bit; (6ES7332-5HF00-0AB0) 6.12.1 Ausgabebereiche der SM 332; AO 8 x 12 Bit Einleitung Die Ausgänge können Sie parametrieren und beschalten als Spannungs- oder Stromausgänge oder deaktivieren. Die Parametrierung der Ausgänge nehmen Sie mit dem STEP 7 vor.
Seite 443: Einstellbare Parameter
Analogbaugruppen 6.12 Analogausgabebaugruppe SM 332; AO 8 x 12 Bit; (6ES7332-5HF00-0AB0) 6.12.2 Einstellbare Parameter Einleitung Wie Sie Analogbaugruppen generell parametrieren, finden Sie im Kapitel Analogbaugruppen parametrieren (Seite 286) beschrieben. Eine Übersicht der einstellbaren Parameter und deren Voreinstellungen finden Sie in der folgenden Tabelle: Tabelle 6- 33 Übersicht der Parameter der SM 332;...
Seite 444: Ergänzende Informationen Zur Sm 332; Ao 8 X 12 Bit
Analogbaugruppen 6.12 Analogausgabebaugruppe SM 332; AO 8 x 12 Bit; (6ES7332-5HF00-0AB0) 6.12.3 Ergänzende Informationen zur SM 332; AO 8 x 12 Bit Nichtbeschaltete Kanäle Damit nichtbeschaltete Ausgabekanäle der SM 332; AO 8 x 12 Bit spannungslos sind, müssen Sie den Parameter "Ausgabeart" als "deaktiviert" einstellen. Deaktivierte Kanäle können unbeschaltet bleiben.
Seite 445: Analogausgabebaugruppe Sm 332; Ao 4 X 16 Bit; Taktsynchron; (6Es7332-7Nd02-0Ab0)
Analogbaugruppen 6.13 Analogausgabebaugruppe SM 332; AO 4 x 16 Bit; taktsynchron; (6ES7332-7ND02-0AB0) 6.13 Analogausgabebaugruppe SM 332; AO 4 x 16 Bit; taktsynchron; (6ES7332-7ND02-0AB0) Bestellnummer 6ES7332-7ND02-0AB0 Eigenschaften ● 4 Ausgänge in 4 Kanalgruppen ● Die Ausgänge sind kanalweise wählbar als: – Spannungsausgang –...
Seite 446: Anschluss: 4-Leiteranschluss
Analogbaugruppen 6.13 Analogausgabebaugruppe SM 332; AO 4 x 16 Bit; taktsynchron; (6ES7332-7ND02-0AB0) Anschluss: 4-Leiteranschluss ① Rückwandbusanschaltung ② Potenzialtrennung ③ Potenzialausgleich ④ Funktionserde Bild 6-43 Anschluss- und Prinzipschaltbild Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 447 Analogbaugruppen 6.13 Analogausgabebaugruppe SM 332; AO 4 x 16 Bit; taktsynchron; (6ES7332-7ND02-0AB0) Anschluss: Stromausgang ① Rückwandbusanschaltung ② Potenzialtrennung ③ Potenzialausgleich ④ Funktionserde Bild 6-44 Anschluss- und Prinzipschaltbild Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 448 Analogbaugruppen 6.13 Analogausgabebaugruppe SM 332; AO 4 x 16 Bit; taktsynchron; (6ES7332-7ND02-0AB0) Technische Daten Technische Daten Maße und Gewichte Abmessungen B x H x T (mm) 40 x 125 x 117 Gewicht ca. 220 g Baugruppenspezifische Daten Umparametrieren im RUN möglich geben den vor der Parametrierung zuletzt gültigen Verhalten der nicht parametrierten Ausgänge ...
Seite 449 Analogbaugruppen 6.13 Analogausgabebaugruppe SM 332; AO 4 x 16 Bit; taktsynchron; (6ES7332-7ND02-0AB0) Technische Daten Grundausführungszeit der Baugruppe (unabhängig von der Anzahl der freigegebenen Kanäle) <800 μs im Standardbetrieb 750 μs  im taktsynchronen Betrieb  Einschwingzeit 0,2 ms für ohmsche Last ...
Seite 450 Analogbaugruppen 6.13 Analogausgabebaugruppe SM 332; AO 4 x 16 Bit; taktsynchron; (6ES7332-7ND02-0AB0) Technische Daten Daten zur Auswahl eines Aktors Ausgangsbereiche (Nennwerte) ±10 V Spannung  0 bis 10 V 1 bis 5 V ±20 mA Strom  0 bis 20 mA 4 bis 20 mA Bürdenwiderstand (im Nennbereich des Ausganges) min.
Seite 451: Ausgabebereiche Der Sm 332; Ao 4 X 16 Bit
Analogbaugruppen 6.13 Analogausgabebaugruppe SM 332; AO 4 x 16 Bit; taktsynchron; (6ES7332-7ND02-0AB0) 6.13.1 Ausgabebereiche der SM 332; AO 4 x 16 Bit Einleitung Die Ausgänge können Sie beschalten als Spannungs- oder Stromausgänge oder deaktivieren. Die Beschaltung der Ausgänge nehmen Sie mit dem Parameter "Ausgabeart" STEP 7 vor.
Seite 452: Einstellbare Parameter
Analogbaugruppen 6.13 Analogausgabebaugruppe SM 332; AO 4 x 16 Bit; taktsynchron; (6ES7332-7ND02-0AB0) 6.13.2 Einstellbare Parameter Einleitung Wie Sie Analogbaugruppen generell parametrieren, finden Sie im Kapitel Analogbaugruppen parametrieren (Seite 286) beschrieben. Eine Übersicht der einstellbaren Parameter und deren Voreinstellung finden Sie in der folgenden Tabelle: Tabelle 6- 35 Übersicht der Parameter der SM 332;...
Seite 453: Taktsynchronität
Analogbaugruppen 6.13 Analogausgabebaugruppe SM 332; AO 4 x 16 Bit; taktsynchron; (6ES7332-7ND02-0AB0) 6.13.3 Taktsynchronität Eigenschaften Reproduzierbare (d. h. gleichlange) Reaktionszeiten werden bei der SIMATIC mit einem äquidistanten DP-Buszyklus und der Synchronisation von folgenden frei laufenden Einzelzyklen erreicht: ● Frei laufender Zyklus des Anwenderprogramms. Aufgrund azyklischer Programmverzweigungen kann die Länge der Zykluszeit variieren.
Seite 454: Ergänzende Informationen Sm 332; Ao 4 X 16 Bit
Weitere Informationen STEP 7, Weitere Informationen zur Taktsynchronität finden Sie in der Online-Hilfe von in der Betriebsanleitung Dezentrales Peripheriesystem ET 200M (http://support.automation.siemens.com/WW/view/de/1142798) und im Funktionshandbuch Taktsynchronität (http://support.automation.siemens.com/WW/view/de/15218045). 6.13.4 Ergänzende Informationen SM 332; AO 4 x 16 Bit Nichtbeschaltete Kanäle Damit nichtbeschaltete Ausgabekanäle der SM 332; AO 4 x 16 Bit spannungslos sind, müssen Sie den Parameter "Ausgabeart"...
Seite 455: Analogausgabebaugruppe Sm 332; Ao 4 X 12 Bit; (6Es7332-5Hd01-0Ab0)
Analogbaugruppen 6.14 Analogausgabebaugruppe SM 332; AO 4 x 12 Bit; (6ES7332-5HD01-0AB0) 6.14 Analogausgabebaugruppe SM 332; AO 4 x 12 Bit; (6ES7332-5HD01-0AB0) Bestellnummer 6ES7332-5HD01-0AB0 Eigenschaften ● 4 Ausgänge in einer Gruppe ● Die Ausgänge sind kanalweise wählbar als – Spannungsausgang – Stromausgang ●...
Seite 456: Anschluss: 2- Und 4-Leiteranschluss Für Spannungsausgang
Analogbaugruppen 6.14 Analogausgabebaugruppe SM 332; AO 4 x 12 Bit; (6ES7332-5HD01-0AB0) Anschluss: 2- und 4-Leiteranschluss für Spannungsausgang In dem folgenden Bild ist der 2-Leiteranschluss ohne Kompensation der Leitungswiderstände und der 4-Leiteranschluss mit Kompensation der Leitungswiderstände dargestellt. ① 2-Leiteranschluss, ohne Kompensation der Leitungswiderstände ②...
Seite 457 Analogbaugruppen 6.14 Analogausgabebaugruppe SM 332; AO 4 x 12 Bit; (6ES7332-5HD01-0AB0) Anschluss: Stromausgang ① Potenzialausgleich ② Funktionserde ③ Interne Versorgung ④ Potenzialtrennung ⑤ Rückwandbus-Anschaltung ⑥ Digital-Analog-Wandler (DAU) Bild 6-47 Anschluss- und Prinzipschaltbild Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 458 Analogbaugruppen 6.14 Analogausgabebaugruppe SM 332; AO 4 x 12 Bit; (6ES7332-5HD01-0AB0) Technische Daten Technische Daten Maße und Gewicht Abmessungen B x H x T (mm) 40 x 125 x 117 Gewicht ca. 220 g Baugruppenspezifische Daten Umparametrieren im RUN möglich Verhalten der nicht parametrierten Ausgänge Geben den vor der Parametrierung zuletzt gültigen Ausgangswert aus...
Seite 459 Analogbaugruppen 6.14 Analogausgabebaugruppe SM 332; AO 4 x 12 Bit; (6ES7332-5HD01-0AB0) Technische Daten Störunterdrückung, Fehlergrenzen Übersprechen zwischen den Ausgängen > 40 dB Gebrauchsfehlergrenze (im gesamten Temperaturbereich, bezogen auf den Messbereichsendwert des gewählten Ausgangsbereichs) ± 0,5 % Spannungsausgang  ± 0,6 % Stromausgang ...
Seite 460: Umparametrieren Im Run
Analogbaugruppen 6.14 Analogausgabebaugruppe SM 332; AO 4 x 12 Bit; (6ES7332-5HD01-0AB0) Technische Daten Stromausgang max. 18 V Leerlaufspannung  Zerstörgrenze gegen von außen angelegte Spannungen/Ströme max. 18 V dauerhaft; Spannung an den Ausgängen gegen M  75 V für max. 1 s (Tastverhältnis 1:20) max.
Seite 461: Ausgabebereiche Der Sm 332; Ao 4 X 12 Bit
Analogbaugruppen 6.14 Analogausgabebaugruppe SM 332; AO 4 x 12 Bit; (6ES7332-5HD01-0AB0) 6.14.1 Ausgabebereiche der SM 332; AO 4 x 12 Bit Einleitung Die Ausgänge können Sie parametrieren und beschalten als Spannungs- oder Stromausgänge oder deaktivieren. Die Parametrierung der Ausgänge nehmen Sie mit dem STEP 7 vor.
Seite 462: Einstellbare Parameter
Analogbaugruppen 6.14 Analogausgabebaugruppe SM 332; AO 4 x 12 Bit; (6ES7332-5HD01-0AB0) 6.14.2 Einstellbare Parameter Einleitung Wie Sie Analogbaugruppen generell parametrieren, finden Sie im Kapitel Analogbaugruppen parametrieren (Seite 286) beschrieben. Eine Übersicht einstellbarer Parameter und deren Voreinstellung finden Sie in der folgenden Tabelle: Tabelle 6- 37 Übersicht der Parameter der SM 332;...
Seite 463: Ergänzende Informationen Zur Sm 332; Ao 4 X 12 Bit
Analogbaugruppen 6.14 Analogausgabebaugruppe SM 332; AO 4 x 12 Bit; (6ES7332-5HD01-0AB0) 6.14.3 Ergänzende Informationen zur SM 332; AO 4 x 12 Bit Nichtbeschaltete Kanäle Damit nichtbeschaltete Ausgabekanäle der SM 332; AO 4 x 12 Bit spannungslos sind, müssen Sie den Parameter "Ausgabeart" als "deaktiviert" einstellen. Deaktivierte Kanäle können unbeschaltet bleiben.
Seite 464: Analogausgabebaugruppe Sm 332; Ao 2 X 12 Bit; (6Es7332-5Hb01-0Ab0)
Analogbaugruppen 6.15 Analogausgabebaugruppe SM 332; AO 2 x 12 Bit; (6ES7332-5HB01-0AB0) 6.15 Analogausgabebaugruppe SM 332; AO 2 x 12 Bit; (6ES7332-5HB01-0AB0) Bestellnummer: "Standard-Baugruppe" 6ES7332-5HB01-0AB0 Bestellnummer: "SIPLUS S7-300-Baugruppe" 6AG1332-5HB01-2AB0 Eigenschaften ● 2 Ausgänge in einer Gruppe ● Die Ausgänge sind kanalweise wählbar als –...
Seite 465 Analogbaugruppen 6.15 Analogausgabebaugruppe SM 332; AO 2 x 12 Bit; (6ES7332-5HB01-0AB0) Anschluss: 2- und 4-Leiteranschluss für Spannungsausgang ① 2-Leiteranschluss: ohne Kompensation der Leitungswiderstände ② 4-Leiteranschluss: mit Kompensation der Leitungswiderstände ③ Potenzialausgleich ④ Funktionserde ⑤ Interne Versorgung ⑥ Potenzialtrennung ⑦ Rückwandbus-Anschaltung ⑧...
Seite 466: Anschluss Für Stromausgang
Analogbaugruppen 6.15 Analogausgabebaugruppe SM 332; AO 2 x 12 Bit; (6ES7332-5HB01-0AB0) Anschluss für Stromausgang ① Potenzialausgleich ② Funktionserde ③ Interne Versorgung ④ Potenzialtrennung ⑤ Rückwandbus-Anschaltung ⑥ Digital-Analog-Wandler (DAU) Bild 6-49 Anschluss- und Prinzipschaltbild Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 467 Analogbaugruppen 6.15 Analogausgabebaugruppe SM 332; AO 2 x 12 Bit; (6ES7332-5HB01-0AB0) Technische Daten Technische Daten Maße und Gewicht Abmessungen B x H x T (mm) 40 x 125 x 117 Gewicht ca. 220 g Baugruppenspezifische Daten Umparametrieren im RUN möglich Verhalten der nicht parametrierten Ausgänge Geben den vor der Parametrierung zuletzt gültigen Ausgangswert aus...
Seite 468 Analogbaugruppen 6.15 Analogausgabebaugruppe SM 332; AO 2 x 12 Bit; (6ES7332-5HB01-0AB0) Technische Daten Störunterdrückung, Fehlergrenzen Übersprechen zwischen den Ausgängen > 40 dB Gebrauchsfehlergrenze (im gesamten Temperaturbereich, bezogen auf den Messbereichsendwert des gewählten Ausgangsbereichs) ± 0,5 % Spannungsausgang  ± 0,6 % Stromausgang ...
Seite 469 Analogbaugruppen 6.15 Analogausgabebaugruppe SM 332; AO 2 x 12 Bit; (6ES7332-5HB01-0AB0) Technische Daten Bürdenwiderstand (im Nennbereich des Ausganges) min. 1 kΩ bei Spannungsausgängen  max. 1 µF – kapazitive Last max. 500 Ω bei Stromausgängen  max. 600 Ω – bei U <...
Seite 470: Ausgabebereiche Der Sm 332; Ao 2 X 12 Bit
Analogbaugruppen 6.15 Analogausgabebaugruppe SM 332; AO 2 x 12 Bit; (6ES7332-5HB01-0AB0) 6.15.1 Ausgabebereiche der SM 332; AO 2 x 12 Bit Einleitung Die Ausgänge können Sie parametrieren und beschalten als Spannungs- oder Stromausgänge oder deaktivieren. Die Parametrierung der Ausgänge nehmen Sie mit dem STEP 7 vor.
Seite 471: Einstellbare Parameter
Analogbaugruppen 6.15 Analogausgabebaugruppe SM 332; AO 2 x 12 Bit; (6ES7332-5HB01-0AB0) 6.15.2 Einstellbare Parameter Einleitung Wie Sie Analogbaugruppen generell parametrieren, finden Sie im Kapitel Analogbaugruppen parametrieren (Seite 286) beschrieben. Eine Übersicht der einstellbaren Parameter und deren Voreinstellungen finden Sie in der folgenden Tabelle: Tabelle 6- 39 Übersicht der Parameter der SM 332;...
Seite 472: Ergänzende Informationen Zur Sm 332; Ao 2 X 12 Bit
Analogbaugruppen 6.15 Analogausgabebaugruppe SM 332; AO 2 x 12 Bit; (6ES7332-5HB01-0AB0) 6.15.3 Ergänzende Informationen zur SM 332; AO 2 x 12 Bit Nichtbeschaltete Kanäle Damit nichtbeschaltete Ausgabekanäle der SM 332; AO 2 x 12 Bit spannungslos sind, müssen Sie den Parameter "Ausgabeart" als "deaktiviert" einstellen. Deaktivierte Kanäle können unbeschaltet bleiben.
Seite 473: Analogein-/Ausgabebaugruppe Sm 334; Ai 4/Ao 2 X 8/8 Bit; (6Es7334-0Ce01-0Aa0)
Analogbaugruppen 6.16 Analogein-/ausgabebaugruppe SM 334; AI 4/AO 2 x 8/8 Bit; (6ES7334-0CE01-0AA0) 6.16 Analogein-/ausgabebaugruppe SM 334; AI 4/AO 2 x 8/8 Bit; (6ES7334-0CE01-0AA0) Bestellnummer 6ES7334-0CE01-0AA0 Eigenschaften ● 4 Eingänge in einer Gruppe und 2 Ausgänge in einer Gruppe ● Auflösung 8 Bit ●...
Seite 474: Anschluss: Spannungsmessung Und Stromausgabe
Analogbaugruppen 6.16 Analogein-/ausgabebaugruppe SM 334; AI 4/AO 2 x 8/8 Bit; (6ES7334-0CE01-0AA0) Anschluss: Spannungsmessung und Stromausgabe ① interne Versorgung ② Analog-Digital-Umwandler (ADU) ③ Eingänge: Spannungsmessung ④ Ausgänge: Spannungsausgang ⑤ Digital-Analog-Umwandler (DAU) ⑥ Rückwandbusanschaltung ⑦ Potenzialausgleich ⑧ Funktionserde Bild 6-50 Anschluss- und Prinzipschaltbild Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 475: Anschluss: 4-Drahtmessumformer Für Strommessung Und Spannungsausgabe
Analogbaugruppen 6.16 Analogein-/ausgabebaugruppe SM 334; AI 4/AO 2 x 8/8 Bit; (6ES7334-0CE01-0AA0) Anschluss: 4-Drahtmessumformer für Strommessung und Spannungsausgabe ① interne Versorgung ② Analog-Digital-Umwandler (ADU) ③ Eingänge: Strommessung mit 4Draht- Messumformer ④ Ausgänge: Spannungsausgang ⑤ Digital-Analog-Umwandler (DAU) ⑥ Rückwandbusanschaltung ⑦ Potenzialausgleich ⑧...
Seite 476 Analogbaugruppen 6.16 Analogein-/ausgabebaugruppe SM 334; AI 4/AO 2 x 8/8 Bit; (6ES7334-0CE01-0AA0) Technische Daten Technische Daten Maße und Gewicht Abmessungen B x H x T (mm) 40 x 125 x 117 Gewicht ca. 285 g Baugruppenspezifische Daten Unterstützt taktsynchronen Betrieb nein Anzahl der Eingänge Anzahl der Ausgänge...
Seite 477 Analogbaugruppen 6.16 Analogein-/ausgabebaugruppe SM 334; AI 4/AO 2 x 8/8 Bit; (6ES7334-0CE01-0AA0) Technische Daten Einschwingzeit 0,3 ms für ohmsche Last  3,0 ms für kapazitive Last  0,3 ms für induktive Last  Störunterdrückung, Fehlergrenzen für die Eingänge Störspannungsunterdrückung für f = n (f1 ± 1 %) (f1 = Störfrequenz) >...
Seite 478 Analogbaugruppen 6.16 Analogein-/ausgabebaugruppe SM 334; AI 4/AO 2 x 8/8 Bit; (6ES7334-0CE01-0AA0) Technische Daten Daten zur Auswahl eines Gebers Eingangsbereiche (Nennwerte)/Eingangswiderstand 0 bis 10 V/100 k Ω Spannung  0 bis 20 mA/50 Ω Strom  Zulässige Eingangsspannung für Spannungseingang max.
Seite 479: Funktionsweise Der Sm 334; Ai 4/Ao 2 X 8/8 Bit
Analogbaugruppen 6.16 Analogein-/ausgabebaugruppe SM 334; AI 4/AO 2 x 8/8 Bit; (6ES7334-0CE01-0AA0) 6.16.1 Funktionsweise der SM 334; AI 4/AO 2 x 8/8 Bit Einleitung Die Analogein-/-ausgabebaugruppe SM 334; AI 4/AO 2 x 8/8 Bit ist eine potenzialgebundene Baugruppe. Die SM 334; AI 4/AO 2 x 8/8 Bit ist nicht parametrierbar. Adressierung Die Ein- und Ausgänge der Baugruppe werden ab der Baugruppenanfangsadresse adressiert.
Seite 480: Mess- Und Ausgabeart Der Sm 334; Ai 4/Ao 2 X 8/8 Bit
Analogbaugruppen 6.16 Analogein-/ausgabebaugruppe SM 334; AI 4/AO 2 x 8/8 Bit; (6ES7334-0CE01-0AA0) 6.16.2 Mess- und Ausgabeart der SM 334; AI 4/AO 2 x 8/8 Bit Einleitung Die SM 334; AI 4/AO 2 x 8/8 Bit ist nicht parametrierbar. Festlegung der Mess- und Ausgabeart Die Messart eines Eingabekanals (Spannung, Strom) wählen Sie über die Verdrahtung des Eingabekanals.
Seite 481: Analogein-/Ausgabebaugruppe Sm 334; Ai 4/Ao 2 X 12 Bit; (6Es7334-0Ke00-0Ab0)
Analogbaugruppen 6.17 Analogein-/ausgabebaugruppe SM 334; AI 4/AO 2 x 12 Bit; (6ES7334-0KE00-0AB0) 6.17 Analogein-/ausgabebaugruppe SM 334; AI 4/AO 2 x 12 Bit; (6ES7334-0KE00-0AB0) Bestellnummer: "Standard-Baugruppe" 6ES7334-0KE00-0AB0 Bestellnummer: "SIPLUS S7-300-Baugruppe" 6AG1334-0KE00-2AB0 Eigenschaften ● 4 Eingänge in 2 Gruppen und 2 Ausgänge in einer Gruppe ●...
Seite 482 Analogbaugruppen 6.17 Analogein-/ausgabebaugruppe SM 334; AI 4/AO 2 x 12 Bit; (6ES7334-0KE00-0AB0) Anschluss: Widerstandsmessung, Spannungsmessung und Spannungsausgang Bild 6-52 Anschluss und Prinzipschaltbild Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 483 Analogbaugruppen 6.17 Analogein-/ausgabebaugruppe SM 334; AI 4/AO 2 x 12 Bit; (6ES7334-0KE00-0AB0) Anschluss: Widerstandsmessung und Spannungsausgang Bild 6-53 Anschluss- und Prinzipschaltbild Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 484 Analogbaugruppen 6.17 Analogein-/ausgabebaugruppe SM 334; AI 4/AO 2 x 12 Bit; (6ES7334-0KE00-0AB0) Technische Daten Technische Daten Maße und Gewicht Abmessungen B x H x T (mm) 40 x 125 x 117 Gewicht ca. 200 g Baugruppenspezifische Daten Unterstützt taktsynchronen Betrieb nein Anzahl der Eingänge bei Widerstandsgeber...
Seite 485 Analogbaugruppen 6.17 Analogein-/ausgabebaugruppe SM 334; AI 4/AO 2 x 12 Bit; (6ES7334-0KE00-0AB0) Technische Daten Glättung der Messwerte parametrierbar, in 2 Stufen Zeitkonstante des Eingangsfilters 0,9 ms Grundausführungszeit der Baugruppe (alle Kanäle freigegeben) 350 ms Analogwertbildung für die Ausgänge Auflösung (inkl. Übersteuerungsbereich 12 Bit Wandlungszeit (pro Kanal) 500 µs...
Seite 486 Analogbaugruppen 6.17 Analogein-/ausgabebaugruppe SM 334; AI 4/AO 2 x 12 Bit; (6ES7334-0KE00-0AB0) Technische Daten Ausgangswelligkeit; Bandbreite 0 bis 50 kHz (bezogen auf ± 0,1 % Ausgangsbereich) Status, Alarme, Diagnosen Alarme keine Diagnosefunktion keine Daten zur Auswahl eines Gebers Eingangsbereiche (Nennwerte)/Eingangswiderstand 0 bis 10 V 100 k Ω...
Seite 487: Einstellbare Parameter
Analogbaugruppen 6.17 Analogein-/ausgabebaugruppe SM 334; AI 4/AO 2 x 12 Bit; (6ES7334-0KE00-0AB0) 6.17.1 Einstellbare Parameter Einleitung Wie Sie Analogbaugruppen generell parametrieren, finden Sie im Kapitel Analogbaugruppen parametrieren (Seite 286) beschrieben. Eine Übersicht der einstellbaren Parameter und deren Voreinstellungen finden Sie in der folgenden Tabelle: Tabelle 6- 40 Übersicht der Parameter der SM 334;...
Seite 488: Messarten Und Messbereiche
Analogbaugruppen 6.17 Analogein-/ausgabebaugruppe SM 334; AI 4/AO 2 x 12 Bit; (6ES7334-0KE00-0AB0) 6.17.2 Messarten und Messbereiche Einleitung Die Eingänge können Sie beschalten als Spannungs-, Widerstands-, Temperaturmesseingänge oder deaktivieren. Die Ausgänge können Sie beschalten als Spannungsausgänge oder deaktivieren. Die Beschaltung der Ein- und Ausgänge nehmen Sie mit den Parametern "Messart" und STEP 7 "Ausgabeart"...
Seite 489: Siehe Auch
Analogbaugruppen 6.17 Analogein-/ausgabebaugruppe SM 334; AI 4/AO 2 x 12 Bit; (6ES7334-0KE00-0AB0) Messbereiche STEP 7 Die Messbereiche parametrieren Sie in Tabelle 6- 41 Messarten und Messbereiche Gewählte Messart Messbereich U: Spannung 0 bis 10 V R-4L: Widerstand (4-Leiteranschluss) 10 kΩ RTD-4L: Thermowiderstand Pt 100 Klima (linear, 4-Leiteranschluss)
Seite 490 Analogbaugruppen 6.17 Analogein-/ausgabebaugruppe SM 334; AI 4/AO 2 x 12 Bit; (6ES7334-0KE00-0AB0) Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 491: Sonstige Signalbaugruppen
Sonstige Signalbaugruppen Signalbaugruppen In diesem Kapitel sind die technischen Daten und Eigenschaften der Signalbaugruppen für S7-300 beschrieben. Baugruppenüberblick Einleitung In der folgenden Tabelle sind die wichtigsten Eigenschaften der in diesem Kapitel beschriebenen Signalbaugruppen zusammengefasst. Dieser Überblick soll Ihnen die schnelle Auswahl der passenden Baugruppe für Ihre Aufgabe erleichtern. Tabelle 7- 1 Sonstige Signalbaugruppen: Eigenschaften im Überblick Eigenschaften Simulatorbaugruppe SM 374;...
Seite 492: Simulatorbaugruppe Sm 374; In/Out 16; (6Es7374-2Xh01-0Aa0)
Sonstige Signalbaugruppen 7.2 Simulatorbaugruppe SM 374; IN/OUT 16; (6ES7374-2XH01-0AA0) Simulatorbaugruppe SM 374; IN/OUT 16; (6ES7374-2XH01-0AA0) Bestellnummer 6ES7374-2XH01-0AA0 Eigenschaften Die Simulatorbaugruppe SM 374; IN/OUT 16 zeichnet sich durch folgende Eigenschaften aus: ● Simulation von: – 16 Eingängen oder – 16 Ausgängen oder –...
Seite 493: Baugruppenansicht (Ohne Fronttür)
Sonstige Signalbaugruppen 7.2 Simulatorbaugruppe SM 374; IN/OUT 16; (6ES7374-2XH01-0AA0) Baugruppenansicht (ohne Fronttür) ① Schalter für Eingangsstatus ② Schalter zum Einstellen der Funktion ③ Kanalnummer ④ Statusanzeigen - grün Technische Daten der SM 374; IN/OUT 16 Technische Daten Maße und Gewicht Abmessungen B x H x T (mm) 40 x 125 x 110 Gewicht...
Seite 494: Platzhalterbaugruppe Dm 370; (6Es7370-0Aa01-0Aa0)
Sonstige Signalbaugruppen 7.3 Platzhalterbaugruppe DM 370; (6ES7370-0AA01-0AA0) Platzhalterbaugruppe DM 370; (6ES7370-0AA01-0AA0) Bestellnummer 6ES7 370-0AA01-0AA0 Eigenschaften Die Platzhalterbaugruppe DM 370 reserviert einen Einbauplatz für eine nichtparametrierte Baugruppe. Sie kann Platzhalter sein für: ● Anschaltungsbaugruppen (ohne Reservierung von Adressraum) ● nichtparametrierte Signalbaugruppen (mit Reservierung von Adressraum) ●...
Seite 495: Baugruppenansicht
Sonstige Signalbaugruppen 7.3 Platzhalterbaugruppe DM 370; (6ES7370-0AA01-0AA0) Baugruppenansicht ① Frontansicht ② Rückansicht ③ Schalter zur Adressbelegung Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 496: Schalterstellungen Zur Adressbelegung
Sonstige Signalbaugruppen 7.3 Platzhalterbaugruppe DM 370; (6ES7370-0AA01-0AA0) Schalterstellungen zur Adressbelegung Die folgende Tabelle zeigt, wie Sie entsprechend des Baugruppentyps den Schalter auf der Rückseite der Baugruppe einstellen müssen. Tabelle 7- 2 Bedeutung der Schalterstellungen der Platzhalterbaugruppe DM 370 Schalterstellung Bedeutung Einsatz Die Platzhalterbaugruppe reserviert einen Ohne aktiven Rückwandbus: In Aufbauten, bei...
Seite 497: Wegerfassungsbaugruppe Sm 338; Pos-Input; (6Es7338-4Bc01-0Ab0)
Sonstige Signalbaugruppen 7.4 Wegerfassungsbaugruppe SM 338; POS-INPUT; (6ES7338-4BC01-0AB0) Wegerfassungsbaugruppe SM 338; POS-INPUT; (6ES7338-4BC01-0AB0) Bestellnummer 6ES7338-4BC01-0AB0 Eigenschaften Die Wegerfassungsbaugruppe SM 338; POS-INPUT zeichnet sich durch folgende Eigenschaften aus: ● 3 Eingänge für den Anschluss von maximal drei Absolutgebern (SSI) und 2 Digitaleingänge zum Einfrieren der Geberwerte ●...
Seite 498: Firmware Update
Sonstige Signalbaugruppen 7.4 Wegerfassungsbaugruppe SM 338; POS-INPUT; (6ES7338-4BC01-0AB0) Firmware Update Zur Funktionserweiterung und Fehlerbehebung ist es möglich, mit Hilfe von STEP 7 HW- Konfig Firmware Updates in den Betriebssystemspeicher der SM 338; POS-INPUT zu laden. ACHTUNG Mit Starten des Firmware Updates wird die alte Firmware gelöscht. Wenn der Firmware Updates aus irgendeinem Grund unterbrochen oder abgebrochen wird, ist die SM 338;...
Seite 499: Anschluss- Und Prinzipschaltbild
Sonstige Signalbaugruppen 7.4 Wegerfassungsbaugruppe SM 338; POS-INPUT; (6ES7338-4BC01-0AB0) 7.4.2 Anschluss- und Prinzipschaltbild Anschluss- und Prinzipschaltbild ① Fehleranzeige - rot ② Verbindung zur Masse der CPU ③ Leitungen paarweise verdrillen Verdrahtungsregeln Bitte beachten Sie bei der Verdrahtung der Baugruppe die folgenden wichtigen Regeln: ●...
Seite 500: Funktionen Der Sm 338; Pos-Input; Geberwerterfassung
Sonstige Signalbaugruppen 7.4 Wegerfassungsbaugruppe SM 338; POS-INPUT; (6ES7338-4BC01-0AB0) 7.4.3 Funktionen der SM 338; POS-INPUT; Geberwerterfassung 7.4.3.1 Geberwerterfassung Der Absolutgeber überträgt seine Geberwerte in Telegrammen zur SM 338. Die Übertragung der Telegramme wird von der SM 338 veranlasst. ● Im nicht taktsynchronen Betrieb erfolgt die Geberwerterfassung freilaufend. ●...
Seite 501: Übertragener Geberwert Und Normierung
Sonstige Signalbaugruppen 7.4 Wegerfassungsbaugruppe SM 338; POS-INPUT; (6ES7338-4BC01-0AB0) 7.4.3.3 Übertragener Geberwert und Normierung Der übertragene Geberwert enthält die Geberposition des Absolutwertgebers. Je nach verwendetem Geber werden neben der Geberposition weitere Bits übertragen, die sich vor und nach der Geberposition befinden. Damit die SM 338 die Geberposition ermitteln kann, machen Sie bitte folgende Angaben: ●...
Seite 502 Sonstige Signalbaugruppen 7.4 Wegerfassungsbaugruppe SM 338; POS-INPUT; (6ES7338-4BC01-0AB0) Beispiel für Normierung eines Geberwertes Sie verwenden einen Single-Turn-Geber mit Schritten = 512 Schritte / Umdrehung (Auflösung/360°). STEP 7 Sie haben in parametriert: ● Absolutgeber: 13 Bit ● Normierung: 4 Stellen ● Schritte / Umdrehung: 512 Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 503: Freeze-Funktion
Sonstige Signalbaugruppen 7.4 Wegerfassungsbaugruppe SM 338; POS-INPUT; (6ES7338-4BC01-0AB0) 7.4.3.4 Freeze-Funktion Mit der Freeze-Funktion "frieren" Sie die aktuellen Geberwerte der SM 338 ein. Die Freeze- Funktion ist an die Digitaleingänge DI 0 und DI 1 der SM 338 gekoppelt. Auslöser für das Einfrieren ist ein Flankenwechsel (steigende Flanke) an DI 0 oder DI 1. Ein eingefrorener Geberwert ist durch das gesetzte Bit 31 (Ausgangsadresse) gekennzeichnet.
Seite 504: Sm 338; Pos-Input Parametrieren
Sonstige Signalbaugruppen 7.4 Wegerfassungsbaugruppe SM 338; POS-INPUT; (6ES7338-4BC01-0AB0) 7.4.4 SM 338; POS-INPUT parametrieren STEP 7 Sie parametrieren die SM 338; POS-INPUT mit . Die Parametrierung müssen Sie im STOP der CPU vornehmen. Sobald Sie alle Parameter festgelegt haben, übertragen Sie die Parameter vom PG in die CPU.
Seite 505: Sm 338; Pos-Input Adressieren
Sonstige Signalbaugruppen 7.4 Wegerfassungsbaugruppe SM 338; POS-INPUT; (6ES7338-4BC01-0AB0) Hinweis Beachten Sie bitte, dass im nicht taktsynchronen Betrieb die Baudrate und die Monoflopzeit die Genauigkeit und Aktualität der Geberwerte beeinflussen. Im taktsynchronen Betrieb beeinflussen die Baudrate und die Monoflopzeit die Genauigkeit der Freeze-Funktion. 7.4.5 SM 338;...
Seite 506: Aufbau Des Datendoppelwortes Im Fast Mode
Sonstige Signalbaugruppen 7.4 Wegerfassungsbaugruppe SM 338; POS-INPUT; (6ES7338-4BC01-0AB0) Aufbau des Datendoppelwortes im Fast Mode Je Gebereingang ist das Datendoppelwort wie folgt aufgebaut: Im Datendoppelwert vom Kanal 0 wird auf Bit 27 (Status Digitaleingang) der Status vom Digitaleingang I0 und im Datendoppelwort vom Kanal 1 der Status des Digitaleingag I1 gemeldet.
Seite 507: Beispiel Für Zugriff Auf Geberwerte Und Nutzung Der Freeze-Funktion
Sonstige Signalbaugruppen 7.4 Wegerfassungsbaugruppe SM 338; POS-INPUT; (6ES7338-4BC01-0AB0) Beispiel für Zugriff auf Geberwerte und Nutzung der Freeze-Funktion Sie wollen den Wert des Gebers an den Gebereingängen auslesen und auswerten. Die Baugruppenanfangsadresse ist 256. Erklärung // Geberwert in dem Adressbereich für Gebereingang 0 lesen // Geberwert in Merkerdoppelwort ablegen 100.7...
Seite 508: Diagnose Der Sm 338; Pos-Input
Sonstige Signalbaugruppen 7.4 Wegerfassungsbaugruppe SM 338; POS-INPUT; (6ES7338-4BC01-0AB0) 7.4.6 Diagnose der SM 338; POS-INPUT Einleitung Die SM 338 stellt Diagnosemeldungen zur Verfügung. D. h., alle Diagnosemeldungen werden ohne Ihr Zutun immer von der SM 338 bereitgestellt. STEP 7 Aktionen nach Diagnosemeldung in Jede Diagnosemeldung führt zu folgenden Aktionen: ●...
Seite 509 Sonstige Signalbaugruppen 7.4 Wegerfassungsbaugruppe SM 338; POS-INPUT; (6ES7338-4BC01-0AB0) Diagnosemeldungen der SM338; POS-INPUT Die folgende Tabelle gibt Ihnen einen Überblick über die Diagnosemeldungen der SM 338; POS-INPUT. Tabelle 7- 5 Diagnosemeldungen der SM 338; POS-INPUT Diagnosemeldung Wirkungsbereich der Diagnose Baugruppenstörung Baugruppe Fehler intern Baugruppe Fehler extern...
Seite 510: Alarme Der Sm 338; Pos-Input
Sonstige Signalbaugruppen 7.4 Wegerfassungsbaugruppe SM 338; POS-INPUT; (6ES7338-4BC01-0AB0) 7.4.7 Alarme der SM 338; POS-INPUT Einleitung In diesem Kapitel ist die SM 338; POS-INPUT hinsichtlich ihres Alarmverhaltens beschrieben. Die SM 338 kann Diagnosealarme auslösen. STEP 7 Die nachfolgend genannten OBs und SFCs finden Sie in der Online-Hilfe näher beschrieben.
Seite 511: Technische Daten Der Sm 338; Pos-Input
Sonstige Signalbaugruppen 7.4 Wegerfassungsbaugruppe SM 338; POS-INPUT; (6ES7338-4BC01-0AB0) 7.4.8 Technische Daten der SM 338; POS-INPUT Technische Daten der SM 338; POS-INPUT Technische Daten Maße und Gewicht Abmessung B x H x T (mm) 40 x 125 x 120 Gewicht ca. 235 g Spannungen, Ströme, Potenziale Lastnennspannung L+ DC 24 V...
Seite 512 Sonstige Signalbaugruppen 7.4 Wegerfassungsbaugruppe SM 338; POS-INPUT; (6ES7338-4BC01-0AB0) Technische Daten Digitale Eingänge DI 0, DI 1 Potentialtrennung nein, nur gegenüber Schirm Eingangsspannung 0-Signal: -3 V ... 5 V 1-Signal: 11 V ... 30,2 V Eingangsstrom 0-Signal: ≤ 2 mA (Ruhestrom) 1-Signal: 9 mA (typ.) Eingangsverzögerung 0 >...
Seite 513 Sonstige Signalbaugruppen 7.4 Wegerfassungsbaugruppe SM 338; POS-INPUT; (6ES7338-4BC01-0AB0) Technische Daten Taktsynchrone Zeiten des Moduls Im Standard Mode 850 µs 620 µs ToiMin 90 µs TDPMin 1620 µs Im Fast Mode 700 µs 0 µs ToiMin 0 µs TDPMin 900 µs Alter der Geberwerte bedingt durch das Übertragungsverfahren und die Bearbeitung Für die Monoflopzeit des Absolutgebers gilt folgende Einschränkung: (1 / Baudrate) <...
Seite 514 Sonstige Signalbaugruppen 7.4 Wegerfassungsbaugruppe SM 338; POS-INPUT; (6ES7338-4BC01-0AB0) Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 515: Anschaltungsbaugruppen
Anschaltungsbaugruppen Anschaltungsbaugruppen In diesem Kapitel sind die technischen Daten und Eigenschaften der Anschaltungsbaugruppen für S7-300 beschrieben. Baugruppenüberblick Einleitung In der folgenden Tabelle sind die wichtigsten Eigenschaften der in diesem Kapitel beschriebenen Anschaltungsbaugruppen zusammengefasst. Dieser Überblick soll Ihnen die schnelle Auswahl der passenden Baugruppe für Ihre Aufgabe erleichtern. Tabelle 8- 1 Anschaltungsbaugruppen: Eigenschaften im Überblick Eigenschaften Anschaltungsbaugruppe...
Seite 516: Anschaltungsbaugruppe Im 360; (6Es7360-3Aa01-0Aa0)
Parametersätze der Signalbaugruppen Anschaltungsbaugruppe IM 360; (6ES7360-3AA01-0AA0) Bestellnummer 6ES7360-3AA01-0AA0 Eigenschaften Die Anschaltungsbaugruppe IM 360 zeichnet sich durch folgende Eigenschaften aus: ● Anschaltung für Baugruppenträger 0 der S7-300 ● Datenübertragung von der IM 360 zur IM 361 über Verbindungsleitung 368 ● Entfernung zwischen IM 360 und IM 361 max. 10 m Status- und Fehleranzeigen Die Anschaltungsbaugruppe IM 360 hat folgende Status- und Fehleranzeigen.
Seite 517: Anschaltungsbaugruppe Im 361; (6Es7361-3Ca01-0Aa0)
Parametersätze der Signalbaugruppen Technische Daten Die folgende Übersicht zeigt die technischen Daten der Anschaltungsbaugruppe IM 360. Technische Daten Maße und Gewicht Abmessungen B x H x T (mm) 40 x 125 x 120 Gewicht ca. 250 g Baugruppenspezifische Daten Leitungslänge 10 m maximale Länge zur nächsten IM ...
Seite 518: Status- Und Fehleranzeigen
Parametersätze der Signalbaugruppen Status- und Fehleranzeigen Die Anschaltungsbaugruppe IM 361 hat folgende Status- und Fehleranzeigen Anzeige-Element Bedeutung Erläuterungen Sammelfehler LED leuchtet, wenn Verbindungsleitung fehlt  die vorgeschaltete IM 361  ausgeschaltet ist die CPU im NETZ AUS ist  DC 5 V DC 5 V-Versorgung für den S7-300- Rückwandbus Frontansicht...
Seite 519: Technische Daten
Parametersätze der Signalbaugruppen Technische Daten Die folgende Übersicht zeigt die technischen Daten der Anschaltungsbaugruppe IM 361. Technische Daten Maße und Gewicht Abmessungen B x H x T (mm) 80 x 125 x 120 Gewicht 505 g Baugruppenspezifische Daten Leitungslänge maximale Länge zur nächsten IM 10 m Stromaufnahme aus DC 24 V...
Seite 520 Parametersätze der Signalbaugruppen Frontansicht Das folgende Bild zeigt die Frontansicht der Anschaltungsbaugruppe IM 365. ① in Baugruppenträger 1 ② in Baugruppenträger 0 Technische Daten Die folgende Übersicht zeigt die technischen Daten der Anschaltungsbaugruppe IM 365. Technische Daten Maße und Gewicht Abmessungen B x H x T (mm) je Baugruppe 40 x 125 x 120 Gewicht, gesamt...
Seite 521: Parametersätze Der Signalbaugruppen
Parametersätze der Signalbaugruppen Parametersätze der Signalbaugruppen Prinzip der Parametrierung der Signalbaugruppen im Anwenderprogramm Parametrierung im Anwenderprogramm STEP 7 Sie haben die Baugruppen bereits mit parametriert. Im Anwenderprogramm können Sie mit einem SFC: ● die Baugruppe umparametrieren und ● die Parameter aus der CPU zur adressierten Signalbaugruppe übertragen Parameter stehen in Datensätzen Die Parameter der Signalbaugruppen stehen in den Datensätzen 0 und 1;...
Seite 522 Parametersätze der Signalbaugruppen A.1 Prinzip der Parametrierung der Signalbaugruppen im Anwenderprogramm Beschreibung der Parameter In den folgenden Kapiteln sind alle änderbaren Parameter der verschiedenen Baugruppenklassen enthalten. Die Parameter der Signalbaugruppen sind beschrieben: STEP 7 ● in der Online-Hilfe von ● in diesem Referenzhandbuch Sie finden in den Kapiteln zu den einzelnen Signalbaugruppen, welche Parameter für die jeweilige Signalbaugruppe einstellbar sind.
Seite 523: Parameter Der Digitaleingabebaugruppen
Parametersätze der Signalbaugruppen A.2 Parameter der Digitaleingabebaugruppen Parameter der Digitaleingabebaugruppen Parameter Die folgende Tabelle enthält alle Parameter, die Sie für Digitaleingabebaugruppen einstellen können. Hinweis Zu den Parametern parametrierbarer Digitalein-/-ausgabebaugruppen siehe das jeweilige Kapitel zu der betreffenden Baugruppe In der Gegenüberstellung sehen Sie, welche Parameter Sie ändern können: STEP 7 ●...
Seite 524: Aufbau Datensatz
Parametersätze der Signalbaugruppen A.2 Parameter der Digitaleingabebaugruppen Aufbau Datensatz 1 Das folgende Bild zeigt Ihnen den Aufbau des Datensatzes 1 der Parameter der Digitaleingabebaugruppen. Sie aktivieren einen Parameter, indem Sie das entsprechende Bit auf "1" setzen. Bild A-1 Datensatz 1 der Parameter der Digitaleingabebaugruppen Siehe auch Diagnose der Digitalbaugruppen (Seite 58) Automatisierungssystem S7-300 Baugruppendaten...
Seite 525: Parameter Der Digitalausgabebaugruppen
Parametersätze der Signalbaugruppen A.3 Parameter der Digitalausgabebaugruppen Parameter der Digitalausgabebaugruppen Parameter Die folgende Tabelle enthält alle Parameter, die Sie für Digitalausgabebaugruppen einstellen können. Hinweis Zu dem Parametern parametrierbarer Digitalein-/ -ausgabebaugruppen siehe das jeweilige Kapitel zu jeweilige Kapitel zu der betreffenden Baugruppe. In der Gegenüberstellung sehen Sie, welche Parameter Sie ändern können: STEP 7 ●...
Seite 526 Parametersätze der Signalbaugruppen A.3 Parameter der Digitalausgabebaugruppen Aufbau Datensatz 1 Das folgende Bild zeigt Ihnen den Aufbau des Datensatzes 1 der Parameter der Digitalausgabebaugruppen. Sie aktivieren einen Parameter, indem Sie das entsprechende Bit im Byte 0 auf "1" setzen. Bild A-2 Datensatz 1 der Parameter der Digitalausgabebaugruppen Hinweis Die Parameter im Byte 0 "letzten gültigen Wert halten"...
Seite 527: Parameter Der Digitalausgabebaugruppe Sm 322; Do 16 X Dc 24 V/0,5 A (6Es7322-8Bh10-0Ab0)
Parametersätze der Signalbaugruppen A.4 Parameter der Digitalausgabebaugruppe SM 322; DO 16 x DC 24 V/0,5 A (6ES7322-8BH10-0AB0) Parameter der Digitalausgabebaugruppe SM 322; DO 16 x DC 24 V/0,5 A (6ES7322-8BH10-0AB0) Parameter Die folgende Tabelle enthält alle Parameter, die Sie für die Digitalausgabebaugruppe einstellen können.
Seite 528 Parametersätze der Signalbaugruppen A.4 Parameter der Digitalausgabebaugruppe SM 322; DO 16 x DC 24 V/0,5 A (6ES7322-8BH10-0AB0) Aufbau Datensatz 1 Das folgende Bild zeigt Ihnen den Aufbau des Datensatzes 1 der Parameter der Digitalausgabebaugruppe. Sie aktivieren einen Parameter, indem Sie das entsprechende Bit im Byte 0 auf "1" setzen. Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 529 Parametersätze der Signalbaugruppen A.4 Parameter der Digitalausgabebaugruppe SM 322; DO 16 x DC 24 V/0,5 A (6ES7322-8BH10-0AB0) Bild A-3 Aufbau Datensatz 1 Hinweis Die Parameter im Byte 0 "letzten gültigen Wert halten" bzw. "Ersatzwert aufschalten" sollten Sie nur alternativ freigeben. Siehe auch Parameter der Digitalausgabebaugruppe (Seite 143) Automatisierungssystem S7-300 Baugruppendaten...
Seite 530: Parameter Der Analogeingabebaugruppen
Parametersätze der Signalbaugruppen A.5 Parameter der Analogeingabebaugruppen Parameter der Analogeingabebaugruppen Parameter Die folgende Tabelle enthält alle Parameter, die Sie für Analogeingabebaugruppen einstellen können. In der Gegenüberstellung sehen Sie, welche Parameter Sie ändern können: STEP 7 ● mit ● mit SFC 55 "WR_PARM" STEP 7 Die mit eingestellten Parameter können Sie auch mit den SFCs 56 und 57 zur...
Seite 531 Parametersätze der Signalbaugruppen A.5 Parameter der Analogeingabebaugruppen Aufbau Datensatz 1 Das folgende Bild zeigt Ihnen den Aufbau des Datensatzes 1 der Parameter für eine Analogeingabebaugruppe mit 8 Kanälen in 4 Gruppen (z. B. AI 8 x 12 Bit). Bei Baugruppen ohne Gruppierung der Kanäle ist der Aufbau in der jeweiligen Baugruppenbeschreibung dokumentiert.
Seite 532: Störfrequenzunterdrückung
Parametersätze der Signalbaugruppen A.5 Parameter der Analogeingabebaugruppen Störfrequenzunterdrückung Die folgende Tabelle enthält die Kodierungen für die verschiedenen Frequenzen, die Sie im Byte 1 des Datensatzes 1 eintragen (siehe vorhergehendes Bild). Die daraus resultierende Integrationszeit müssen Sie pro Kanal rechnen! Tabelle A- 6 Kodierungen Störfrequenzunterdrückungen der Analogeingabebaugruppen Störfrequenzunterdrückung Integrationszeit Kodierung...
Seite 533 Parametersätze der Signalbaugruppen A.5 Parameter der Analogeingabebaugruppen Messart Kodierung Messbereich Kodierung 2-Draht-Messumformer 2#0011 4 bis 20 mA 2#0011 Widerstand 4- 2#0100 150 Ω 2#0010 Leiteranschluss 300 Ω 2#0100 600 Ω 2#0110 10 k Ω 2#1001 Widerstand 4- 2#0110 52 bis 148 Ω 2#0001 Leiteranschluss;...
Seite 534: Parameter Der Analogeingabebaugruppe Sm 331; Ai 8 X Rtd
Parametersätze der Signalbaugruppen A.6 Parameter der Analogeingabebaugruppe SM 331; AI 8 x RTD Parameter der Analogeingabebaugruppe SM 331; AI 8 x RTD Parameter Die folgende Tabelle enthält alle Parameter, die Sie für Analogeingabebaugruppe SM 331; AI 8 x RTD einstellen können. In der Gegenüberstellung sehen Sie, welche Parameter Sie ändern können: STEP 7 ●...
Seite 535 Parametersätze der Signalbaugruppen A.6 Parameter der Analogeingabebaugruppe SM 331; AI 8 x RTD Aufbau Datensatz 128 Das folgende Bild zeigt Ihnen den Aufbau des Datensatzes 128 der SM 331; AI 8 x RTD. Bild A-6 Datensatz 128 der SM 331; AI 8 x RTD Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 536 Parametersätze der Signalbaugruppen A.6 Parameter der Analogeingabebaugruppe SM 331; AI 8 x RTD Bild A-7 Datensatz 128 der SM 331; AI 8 x RTD (Fortsetzung) Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 537 Parametersätze der Signalbaugruppen A.6 Parameter der Analogeingabebaugruppe SM 331; AI 8 x RTD Bild A-8 Datensatz 128 der SM 331; AI 8 x RTD (Fortsetzung) Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 538 Parametersätze der Signalbaugruppen A.6 Parameter der Analogeingabebaugruppe SM 331; AI 8 x RTD Bild A-9 Datensatz 128 der SM 331; Al 8 x RTD (Fortsetzung) Hinweis Die Darstellung der Grenzwerte entspricht der Analogwertdarstellung. Beachten Sie bei der Einstellung der Grenzwerte die jeweiligen Bereichsgrenzen. Betriebsarten der SM 331;...
Seite 539 Parametersätze der Signalbaugruppen A.6 Parameter der Analogeingabebaugruppe SM 331; AI 8 x RTD Messarten und Messbereiche der SM 331; AI 8 x RTD Die folgende Tabelle enthält alle Messarten und Messbereiche der Baugruppe mit ihren Kodierungen. Diese Kodierungen müssen Sie in die entsprechenden Bytes des Datensatzes Datensatz 1 der Parameter der Analogeingabebaugruppen 128 eintragen (siehe Bild Tabelle A- 11 Kodierungen für die Messbereiche der SM 331;...
Seite 540 Parametersätze der Signalbaugruppen A.6 Parameter der Analogeingabebaugruppe SM 331; AI 8 x RTD Messart Kodierung Messbereich Kodierung Thermowiderstand + Linearisierung 3- 2#1001 Pt 100 Klima 2#00000000 Leiteranschluss Ni 100 Klima 2#00000001 Pt 100 Standard 2#00000010 Ni 100 Standard 2#00000011 Pt 500 Standard 2#00000100 Pt 1000 Standard 2#00000101...
Seite 541 Parametersätze der Signalbaugruppen A.6 Parameter der Analogeingabebaugruppe SM 331; AI 8 x RTD Temperaturkoeffizient der SM 331; AI 8 x RTD Die folgende Tabelle enthält die Kodierungen für Temperaturkoeffizient, die Sie im entsprechenden Byte des Datensatzes 128 eintragen (siehe vorheriges Bild). Tabelle A- 12 Kodierungen Temperaturkoeffizienten der SM 331;...
Seite 542: Parameter Der Analogeingabebaugruppe Sm 331; Ai 8 X Tc
Parametersätze der Signalbaugruppen A.7 Parameter der Analogeingabebaugruppe SM 331; AI 8 x TC Parameter der Analogeingabebaugruppe SM 331; AI 8 x TC Parameter Die folgende Tabelle enthält alle Parameter, die Sie für Analogeingabebaugruppe SM 331; AI 8 x TC einstellen können. In der Gegenüberstellung sehen Sie, welche Parameter Sie ändern können: STEP 7 ●...
Seite 543 Parametersätze der Signalbaugruppen A.7 Parameter der Analogeingabebaugruppe SM 331; AI 8 x TC Aufbau Datensatz 1 Das folgende Bild zeigt Ihnen den Aufbau des Datensatzes 1 der SM 331; AI 8 x TC. Sie aktivieren einen Parameter, indem Sie das entsprechende Bit auf "1" setzen. Bild A-10 Datensatz 1 der Parameter der SM 331;...
Seite 544 Parametersätze der Signalbaugruppen A.7 Parameter der Analogeingabebaugruppe SM 331; AI 8 x TC Aufbau Datensatz 128 Das folgende Bild zeigt Ihnen den Aufbau des Datensatzes 128 der SM 331; AI 8 x TC. Bild A-11 Bild A-10 Datensatz 128 der SM 331; Al 8 x TC Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 545 Parametersätze der Signalbaugruppen A.7 Parameter der Analogeingabebaugruppe SM 331; AI 8 x TC Bild A-12 Datensatz 128 der SM 331; AI 8 x TC (Fortsetzung) Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 546 Parametersätze der Signalbaugruppen A.7 Parameter der Analogeingabebaugruppe SM 331; AI 8 x TC Bild A-13 Datensatz 128 der SM 331; AI 8 x TC (Fortsetzung) Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 547 Parametersätze der Signalbaugruppen A.7 Parameter der Analogeingabebaugruppe SM 331; AI 8 x TC Bild A-14 Datensatz 128 der SM 331; AI 8 x TC (Fortsetzung) Hinweis Die Darstellung der Grenzwerte entspricht der Analogwertdarstellung. Beachten Sie bei der Einstellung der Grenzwerte die jeweiligen Bereichsgrenzen. Betriebsarten der SM 331;...
Seite 548 Parametersätze der Signalbaugruppen A.7 Parameter der Analogeingabebaugruppe SM 331; AI 8 x TC Messarten und Messbereiche der SM 331; AI 8 x TC Die folgende Tabelle enthält alle Messarten und Messbereiche der Baugruppe mit ihren Kodierungen. Diese Kodierungen müssen Sie in die entsprechenden Bytes des Datensatzes Datensatz 1 der Parameter der Analogeingabebaugruppen 128 eintragen (siehe Bild Tabelle A- 17 Kodierungen für die Messbereiche der SM 331;...
Seite 549 Parametersätze der Signalbaugruppen A.7 Parameter der Analogeingabebaugruppe SM 331; AI 8 x TC Messart Kodierung Messbereich Kodierung TC- EL: (Thermoelement, linear, externer Vergleich) 2#1110 2#0000 2#0001 2#0010 2#0011 2#0100 2#0101 2#0110 2#0111 2#1000 2#1001 2#1010 TXK/XK(L) 2#1011 Reaktion bei offenem Thermoelement der SM 331; AI 8 x Die folgende Tabelle enthält die Kodierungen für die Reaktion bei offenem Thermoelement, die Sie im entsprechenden Byte des Datensatzes 128 eintragen (siehe vorheriges Bild).
Seite 550: Parameter Der Analogeingabebaugruppe Sm 331; Ai 8 X 13 Bit
Parametersätze der Signalbaugruppen A.8 Parameter der Analogeingabebaugruppe SM 331; AI 8 x 13 Bit Parameter der Analogeingabebaugruppe SM 331; AI 8 x 13 Bit Aufbau Datensatz 1 Das folgende Bild zeigt Ihnen den Aufbau des Datensatzes 1 der Parameter der Analogeingabebaugruppe.
Seite 551: Temperaturmessung
Parametersätze der Signalbaugruppen A.8 Parameter der Analogeingabebaugruppe SM 331; AI 8 x 13 Bit Temperaturmessung Die folgende Tabelle enthält die Kodierungen für die verschiedenen Temperaturmessungen, die Sie im Byte 0 des Datensatzes 1 eintragen (siehe vorheriges Bild). Tabelle A- 20 Kodierungen Temperaturmessung der Analogeingabebaugruppe Temperatur-Einheit bei Linearisierung Kodierung Grad Celsius...
Seite 552: Messarten Und Messbereiche
Parametersätze der Signalbaugruppen A.8 Parameter der Analogeingabebaugruppe SM 331; AI 8 x 13 Bit Messarten und Messbereiche Die folgende Tabelle enthält alle Messarten und Messbereiche der Analogeingabebaugruppe mit ihren Kodierungen. Diese Kodierungen müssen Sie in die Bytes 2 bis 13 des Datensatzes 1 eintragen (siehe vorheriges Bild). Hinweis Beachten Sie, dass auf der Analogeingabebaugruppe in Abhängigkeit vom Messbereich, auf dem Frontstecker entsprechend verdrahtet werden muss!
Seite 553: Parameter Der Analogeingabebaugruppe Sm 331; Ai 8 X 16 Bit (6Es7331-7Nf10-0Ab0)
Parametersätze der Signalbaugruppen A.9 Parameter der Analogeingabebaugruppe SM 331; AI 8 x 16 Bit (6ES7331-7NF10-0AB0) Parameter der Analogeingabebaugruppe SM 331; AI 8 x 16 Bit (6ES7331-7NF10-0AB0) Parameter Die folgende Tabelle enthält alle Parameter, die Sie für die potenzialgetrennte Analogeingabebaugruppe SM 331; AI 8 ×16 Bit (6ES7331-7NF10-0AB0) einstellen können. Dieser Vergleich zeigt, welche Methoden Sie für die Konfiguration der einzelnen Parameter verwenden können: ●...
Seite 554: Aufbau Von Datensatz
Parametersätze der Signalbaugruppen A.9 Parameter der Analogeingabebaugruppe SM 331; AI 8 x 16 Bit (6ES7331-7NF10-0AB0) Aufbau von Datensatz 1 Das folgende Bild zeigt den Aufbau von Datensatz 1 für die Parameter der potenzialgetrennten Analogeingabebaugruppe SM 331; AI 8 x 16 Bit. Sie können einen Parameter aktivieren, indem Sie das entsprechende Bit in Byte 0 auf "1"...
Seite 555 Parametersätze der Signalbaugruppen A.9 Parameter der Analogeingabebaugruppe SM 331; AI 8 x 16 Bit (6ES7331-7NF10-0AB0) Aufbau von Datensatz 128 Das folgende Bild zeigt Ihnen den Aufbau von Datensatz 128 für die Parameter der potenzialgetrennten Analogeingabebaugruppe SM 331; AI 8 x 16 Bit. Bild A-17 Datensatz 128 für Parameter der SM 331;...
Seite 556 Parametersätze der Signalbaugruppen A.9 Parameter der Analogeingabebaugruppe SM 331; AI 8 x 16 Bit (6ES7331-7NF10-0AB0) Bild A-18 Datensatz 128 für Parameter der SM 331; Al 8 x 16 Bit (Fortsetzung) Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 557 Parametersätze der Signalbaugruppen A.9 Parameter der Analogeingabebaugruppe SM 331; AI 8 x 16 Bit (6ES7331-7NF10-0AB0) Bild A-19 Datensatz 128 für Parameter der SM 331; Al 8 x 16 Bit (Fortsetzung) Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 558: Betriebsarten Der Baugruppe
Parametersätze der Signalbaugruppen A.9 Parameter der Analogeingabebaugruppe SM 331; AI 8 x 16 Bit (6ES7331-7NF10-0AB0) Bild A-20 Datensatz 128 für Parameter der SM 331; Al 8 x 16 Bit (Fortsetzung) Hinweis Die Darstellung der Grenzwerte entspricht der Analogwertdarstellung. Beachten Sie bei der Einstellung der Grenzwerte die jeweiligen Bereichsgrenzen.
Seite 559: Einstellung Eingangsglättung
Parametersätze der Signalbaugruppen A.9 Parameter der Analogeingabebaugruppe SM 331; AI 8 x 16 Bit (6ES7331-7NF10-0AB0) Messarten und Messbereiche Die folgende Tabelle enthält alle Messbereiche für die potenzialgetrennte Analogeingabebaugruppe SM 331; AI 8 x 16 Bit. Die folgende Tabelle zeigt auch die Codes für die Messarten und Messbereiche.
Seite 560: A.10 Parameter Der Analogeingabebaugruppe Sm 331; Ai 6 X Tc Potenzialgetrennt
Parametersätze der Signalbaugruppen A.10 Parameter der Analogeingabebaugruppe SM 331; AI 6 x TC potenzialgetrennt A.10 Parameter der Analogeingabebaugruppe SM 331; AI 6 x TC potenzialgetrennt Parameter Die folgende Tabelle enthält alle Parameter für die Analogeingabebaugruppe SM 331; AI 6 x TC einstellen können. In der Gegenüberstellung sehen Sie, welche Parameter Sie ändern können: STEP 7 ●...
Seite 561 Parametersätze der Signalbaugruppen A.10 Parameter der Analogeingabebaugruppe SM 331; AI 6 x TC potenzialgetrennt Aufbau von Datensatz 1 Das folgende Bild zeigt den Aufbau von Datensatz 1 für die Parameter der Analogeingabebaugruppe SM 331; AI 6 x TC. Sie aktivieren einen Parameter, indem Sie das entsprechende Bit auf "1"...
Seite 562 Parametersätze der Signalbaugruppen A.10 Parameter der Analogeingabebaugruppe SM 331; AI 6 x TC potenzialgetrennt Aufbau von Datensatz 128 Das folgende Bild zeigt den Aufbau von Datensatz 128 für die Parameter der Analogeingabebaugruppe SM 331; AI 6 x TC. Bild A-22 Aufbau von Datensatz 1 für AI 6 x TC (Forts.) Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 563 Parametersätze der Signalbaugruppen A.10 Parameter der Analogeingabebaugruppe SM 331; AI 6 x TC potenzialgetrennt Bild A-23 Datensatz 128 für AI 6 x TC Hinweis Die Darstellung der Grenzwerte entspricht der Analogwertdarstellung. Beachten Sie beim Festlegen der Grenzwerte die Grenzen des Messbereichs. Temperaturmessung Die folgende Tabelle enthält die Kodierungen für die verschiedenen Temperaturmessungen, die Sie in Byte 0 des Datensatzes 1 eintragen.
Seite 564 Parametersätze der Signalbaugruppen A.10 Parameter der Analogeingabebaugruppe SM 331; AI 6 x TC potenzialgetrennt Störfrequenzunterdrückung Die folgende Tabelle enthält die Kodierungen für die verschiedenen Frequenzen, die Sie im Byte 1 des Datensatzes 1 eintragen. Störfrequenzunterdrückung Kodierung 400 Hz 2#00 60 Hz 2#01 50 Hz 2#10...
Seite 565: Reaktion Bei Offenem Thermoelement
Parametersätze der Signalbaugruppen A.10 Parameter der Analogeingabebaugruppe SM 331; AI 6 x TC potenzialgetrennt Messart Kodierung Messbereich Kodierung TC-IL 2#1101 2#0000 2#0001 Thermoelement, linear, 2#0010 interner Vergleich 2#0011 2#0100 2#0101 2#0110 2#0111 2#1000 2#1001 2#1010 TxK/XK(L) 2#1011 TC-EL: 2#1110 2#0000 2#0001 Thermoelement, linear, 2#0010...
Seite 566 Parametersätze der Signalbaugruppen A.10 Parameter der Analogeingabebaugruppe SM 331; AI 6 x TC potenzialgetrennt Externe Vergleichsstelle Die folgende Tabelle enthält die Kodierungen für die Externe Vergleichsstelle, die Sie im entsprechenden Byte von Datensatz 1 eintragen. Auswahl externe Vergleichsquelle Kodierung Lokale RTD Remote-RTD Temperaturkoeffizient Die folgende Tabelle enthält die Kodierungen für Temperaturkoeffizient, die Sie im...
Seite 567: Parameter Der Analogausgabebaugruppen
Parametersätze der Signalbaugruppen A.11 Parameter der Analogausgabebaugruppen A.11 Parameter der Analogausgabebaugruppen Parameter Die folgende Tabelle enthält alle Parameter, die Sie für Analogausgabebaugruppen einstellen können. In der Gegenüberstellung sehen Sie, STEP 7 ● welche Parameter Sie mit ● welche Parameter Sie mit dem SFC 55 "WR_PARM" ändern können.
Seite 568: Aufbau Datensatz
Parametersätze der Signalbaugruppen A.11 Parameter der Analogausgabebaugruppen Aufbau Datensatz 1 Das folgende Bild zeigt Ihnen den Aufbau des Datensatzes 1 der Parameter der Analogausgabebaugruppen. Sie aktivieren die Diagnosealarmfreigabe, indem Sie das entsprechende Bit im Byte 0 auf "1" setzen. Bild A-24 Datensatz 1 der Parameter der Analogausgabebaugruppen Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 569: Ausgabearten Und Ausgabebereiche
Parametersätze der Signalbaugruppen A.11 Parameter der Analogausgabebaugruppen Ausgabearten und Ausgabebereiche Die folgende Tabelle enthält alle Ausgabearten und Ausgabebereiche der Analogausgabebaugruppen mit ihren Kodierungen. Diese Kodierungen müssen Sie in die Bytes 2 bis 5 des Datensatzes 1 eintragen (siehe vorheriges Bild). Tabelle A- 30 Kodierungen für die Ausgabebereiche der Analogausgabebaugruppen Ausgabeart Kodierung...
Seite 570: Parameter Der Analogausgabebaugruppe Sm 332; Ao 8 X 12 Bit
Parametersätze der Signalbaugruppen A.12 Parameter der Analogausgabebaugruppe SM 332; AO 8 x 12 Bit A.12 Parameter der Analogausgabebaugruppe SM 332; AO 8 x 12 Bit Parameter Die folgende Tabelle enthält alle Parameter, die Sie für Analogausgabebaugruppe SM 332; AO 8 x 12 Bit einstellen können. In der Gegenüberstellung sehen Sie, STEP 7 ●...
Seite 571: Ausgabeart Und Ausgangsbereich
Parametersätze der Signalbaugruppen A.12 Parameter der Analogausgabebaugruppe SM 332; AO 8 x 12 Bit Aufbau Datensatz 1 Das folgende Bild zeigt Ihnen den Aufbau des Datensatzes 1 der Parameter der SM 332; AO 8 x 12 Bit. Sie aktivieren die Diagnosealarmfreigabe, indem Sie das entsprechende Bit im Byte 0 auf "1"...
Seite 572: Parameter Der Analogein-/-Ausgabebaugruppen
Parametersätze der Signalbaugruppen A.13 Parameter der Analogein-/-ausgabebaugruppen A.13 Parameter der Analogein-/-ausgabebaugruppen Parameter Die folgende Tabelle enthält alle Parameter, die Sie für Analogein-/-ausgabebaugruppen einstellen können. In der Gegenüberstellung sehen Sie, welche Parameter Sie ändern können: STEP 7 ● mit ● mit SFC 55 "WR_PARM" STEP 7 Die mit eingestellten Parameter können Sie auch mit den SFCs 56 und 57 zur...
Seite 573 Parametersätze der Signalbaugruppen A.13 Parameter der Analogein-/-ausgabebaugruppen Aufbau Datensatz 1 Das folgende Bild zeigt Ihnen den Aufbau des Datensatzes 1 der Parameter der Analogein-/- ausgabebaugruppen. Sie aktivieren einen Parameter, indem Sie das entsprechende Bit in den Bytes 0 und 1 auf "1"...
Seite 574 Parametersätze der Signalbaugruppen A.13 Parameter der Analogein-/-ausgabebaugruppen Messarten und Messbereiche Die folgende Tabelle enthält alle Messarten und Messbereiche der Analogein-/- ausgabebaugruppen mit ihren Kodierungen. Diese Kodierungen müssen Sie in die Bytes 2 bis 5 des Datensatzes 1 eintragen (siehe vorheriges Bild). Tabelle A- 34 Kodierungen für die Messbereiche der Analogein-/-ausgabebaugruppen Messart Kodierung...
Seite 575: Diagnosedaten Der Signalbaugruppen
Diagnosedaten der Signalbaugruppen Diagnosedaten der Signalbaugruppen im Anwenderprogramm auswerten Einleitung In diesem Anhang ist der Aufbau der Diagnosedaten in den Systemdaten beschrieben. STEP 7 Diesen Aufbau müssen Sie kennen, wenn Sie im -Anwenderprogramm die Diagnosedaten der Signalbaugruppen auswerten wollen. Diagnosedaten stehen in Datensätzen Die Diagnosedaten einer Baugruppe stehen in den Datensätzen 0 und 1: ●...
Seite 576: Aufbau Und Inhalt Der Diagnosedaten Ab Bytes 0
Diagnosedaten der Signalbaugruppen B.2 Aufbau und Inhalt der Diagnosedaten ab Bytes 0 Aufbau und Inhalt der Diagnosedaten ab Bytes 0 Einleitung Nachfolgend sind Aufbau und Inhalt der einzelnen Bytes der Diagnosedaten beschrieben. Generell gilt: Wenn ein Fehler auftritt, dann wird das entsprechende Bit auf "1" gesetzt. Bytes 0 und 1 (Datensatz 0 und 1) Bild B-1 Bytes 0 und 1 der Diagnosedaten...
Seite 577: Bytes 4 Bis 6 Infoblock (Datensatz 1)
Diagnosedaten der Signalbaugruppen B.2 Aufbau und Inhalt der Diagnosedaten ab Bytes 0 Bytes 2 und 3 (Datensatz 0 und 1) Bild B-2 Bytes 2 und 3 der Diagnosedaten Bytes 4 bis 6 Infoblock (Datensatz 1) Byte 4 bis 6 bilden den Infoblock mit den Informationen zum Kanaltyp, Länge der Diagnoseinformationen und Anzahl der Kanäle.
Seite 578 Diagnosedaten der Signalbaugruppen B.2 Aufbau und Inhalt der Diagnosedaten ab Bytes 0 Ab Byte 7 Kanalfehler-Vektor (Datensatz 1) Bild B-4 Byte 7 der Diagnosedaten Der Kanalfehler-Vektor ist mindestens 1 Byte lang. Bei Baugruppen mit mehr als 8 Kanälen belegt der Kanalfehler-Vektor entsprechend mehrere Bytes. Im Anschluss an den Kanalfehler-Vektor schließen sich die kanalspezifischen Diagnosedaten an, siehe Kapitel Kanalspezifische Diagnosedaten (Seite 579).
Seite 579: Kanalspezifische Diagnosedaten
Diagnosedaten der Signalbaugruppen B.3 Kanalspezifische Diagnosedaten Kanalspezifische Diagnosedaten Einleitung Nach dem Kanalfehler-Vektor folgen die kanalspezifischen Diagnosedaten. Die Anzahl der Bytes, die je Kanal für kanalspezifische Diagnosen verwendet werden, richtet sich nach der Anzahl der im Byte 5 "Länge der Diagnoseinformation" eingetragenen Anzahl der Bits. Die folgenden Bilder zeigen die Belegung des Diagnosebytes für einen Kanal bzw.
Seite 580: Analogeingabekanal Der Diagnosefähigen Baugruppen Sm
Diagnosedaten der Signalbaugruppen B.3 Kanalspezifische Diagnosedaten Analogeingabekanal der diagnosefähigen Baugruppen SM 331 Bild B-7 Diagnosebyte für einen Analogeingabekanal einer diagnosefähigen SM 331 Analogausgabekanal der diagnosefähigen Baugruppen SM 332 Bild B-8 Diagnosebyte für einen Analogausgabekanal einer diagnosefähigen SM 332 Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 581: Diagnosedaten Der Sm 322; Do 16 X Dc24 V/0,5 A (6Es7322-8Bh10-0Ab0)
Diagnosedaten der Signalbaugruppen B.4 Diagnosedaten der SM 322; DO 16 x DC24 V/0,5 A (6ES7322-8BH10-0AB0) Diagnosedaten der SM 322; DO 16 x DC24 V/0,5 A (6ES7322-8BH10-0AB0) Einleitung Nachfolgend sind Aufbau und Inhalt der einzelnen Bytes der Diagnosedaten beschrieben. In den Bytes 0...3 werden Baugruppenfehler, also Fehler, die die gesamte Baugruppe betreffen gemeldet.
Seite 582 Diagnosedaten der Signalbaugruppen B.4 Diagnosedaten der SM 322; DO 16 x DC24 V/0,5 A (6ES7322-8BH10-0AB0) Byte 4 bis 6 Infoblock (Diagnosedatensatz 1) Byte 7 und 8 Kanalfehler-Vektor (Diagnosedatensatz 1) Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 583 Diagnosedaten der Signalbaugruppen B.4 Diagnosedaten der SM 322; DO 16 x DC24 V/0,5 A (6ES7322-8BH10-0AB0) Byte 9 bis 24 Kanaldiagnose (Diagnosedatensatz 1) Über Byte 9 bis Byte 24 werden kanalfspezifische Fehler gemeldet. Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 584: Diagnosedaten Der Sm 331; Ai 6 X Tc Potenzialgetrennt
Diagnosedaten der Signalbaugruppen B.5 Diagnosedaten der SM 331; AI 6 x TC potenzialgetrennt Diagnosedaten der SM 331; AI 6 x TC potenzialgetrennt Einleitung Nachfolgend sind Aufbau und Inhalt der einzelnen Bytes der Diagnosedaten beschrieben. Generell gilt: Wenn ein Fehler auftritt, dann wird das entsprechende Bit auf "1" gesetzt. Byte 0 bis Byte 3 (Diagnosedatensatz 0 und 1) Bild B-9 Diagnose-Datensatz 0 und 1...
Seite 585: Byte 4 Bis Byte 13 (Diagnosedatensatz 1)
Diagnosedaten der Signalbaugruppen B.5 Diagnosedaten der SM 331; AI 6 x TC potenzialgetrennt Byte 4 bis Byte 13 (Diagnosedatensatz 1) Bild B-10 Diagnose-Datensatz 1 Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 586: Byte 14 Bis Byte 23 (Diagnosedatensatz 1)
Diagnosedaten der Signalbaugruppen B.5 Diagnosedaten der SM 331; AI 6 x TC potenzialgetrennt Byte 14 bis Byte 23 (Diagnosedatensatz 1) Bild B-11 Diagnose-Datensatz 1 (Fortsetzung) Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 587: Diagnosedaten Der Sm 338; Pos-Input
Diagnosedaten der Signalbaugruppen B.6 Diagnosedaten der SM 338; POS-INPUT Diagnosedaten der SM 338; POS-INPUT Einleitung Nachfolgend sind Aufbau und Inhalt der einzelnen Bytes der Diagnosedaten der Wegerfassungsbaugruppe SM 338; POS-INPUT beschrieben. Generell gilt: Wenn ein Fehler auftritt, dann wird das entsprechende Bit auf "1" gesetzt. Eine Beschreibung möglicher Fehlerursachen und entsprechender Abhilfemaßnahmen Wegerfassungsbaugruppe SM 338;...
Seite 588 Diagnosedaten der Signalbaugruppen B.6 Diagnosedaten der SM 338; POS-INPUT Bytes 2 bis 7 Bild B-13 Bytes 2 bis 7 der Diagnosedaten der SM 338; POS-INPUT Bytes 8 bis 10 Ab Byte 8 bis Byte 10 enthält der Datensatz 1 die kanalspezifischen Diagnosedaten. Das folgende Bild zeigt die Belegung des Diagnosebytes für einen Kanal der SM 338;...
Seite 589: Maßbilder
Maßbilder Einleitung In diesem Anhang finden Sie Maßbilder der wichtigsten Komponenten einer S7-300. Die Angaben in diesen Maßbildern benötigen Sie für die Dimensionierung des S7-300-Aufbaus. Die Maße eines S7-300-Aufbaus müssen Sie berücksichtigen bei der Montage einer S7-300 in Schränke, in Schalträumen usw. Sie finden in diesem Anhang keine Maßbilder der CPUs von S7-300 bzw.
Seite 590: Maßbilder Der Profilschienen
Maßbilder C.1 Maßbilder der Profilschienen Maßbilder der Profilschienen Normprofilschiene 483 mm Das folgende Bild zeigt das Maßbild der Normprofilschiene 483 mm. 163,9 482,6 Bild C-1 Maßbild der Normprofilschiene 483 mm Normprofilschiene 530 mm Das folgende Bild zeigt das Maßbild der Normprofilschiene 530 mm. Bild C-2 Maßbild der Normprofilschiene 530 mm Automatisierungssystem S7-300 Baugruppendaten...
Seite 591 Maßbilder C.1 Maßbilder der Profilschienen Normprofilschiene 830 mm Das folgende Bild zeigt das Maßbild der Normprofilschiene 830 mm. Bild C-3 Maßbild der Normprofilschiene 830 mm Normprofilschiene 2000 mm Das folgende Bild zeigt das Maßbild der Normprofilschiene 2000 mm. Bild C-4 Maßbild der Normprofilschiene 2000 mm Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 592 Maßbilder C.1 Maßbilder der Profilschienen Profilschiene 160 mm Das folgende Bild zeigt das Maßbild der Profilschiene 160 mm. Bild C-5 Maßbild der Profilschiene in Standardbreite 160 mm Profilschiene 482,6 mm Das folgende Bild zeigt das Maßbild der Profilschiene 482,6 mm. Bild C-6 Maßbild der Profilschiene in Standardbreite 482,6 mm Automatisierungssystem S7-300 Baugruppendaten...
Seite 593 Maßbilder C.1 Maßbilder der Profilschienen Profilschiene 530 mm Das folgende Bild zeigt das Maßbild der Profilschiene 530 mm. Bild C-7 Maßbild der Profilschiene in Standardbreite 530 mm Profilschiene 830 mm Das folgende Bild zeigt das Maßbild der Profilschiene 830 mm. Bild C-8 Maßbild der Profilschiene in Standardbreite 830 mm Automatisierungssystem S7-300 Baugruppendaten...
Seite 594 Maßbilder C.1 Maßbilder der Profilschienen Profilschiene 2000 mm Das folgende Bild zeigt das Maßbild der Profilschiene 2000 mm. Bild C-9 Maßbild der 2000 mm Profilschiene Profilschiene für "Ziehen und Stecken" Das folgende Bild zeigt das Maßbild der Profilschiene für die Funktion "Ziehen und Stecken" mit aktivem Busmodul, S7-300-Baugruppe und Ex-Trennwand.
Seite 595: Busmodule
Maßbilder C.1 Maßbilder der Profilschienen C.1.1 Busmodule Das folgende Bild zeigt das Maßbild der aktiven Busmodule für die Funktion "Ziehen und Stecken". ① Busmodule BM PS/IM (...7HA) BM IM/IM (...7HD) BM 2 x 40 (...7HB) BM 1 x 80 (...7HC) Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 596: Maßbilder Der Stromversorgungsbaugruppen
Maßbilder C.2 Maßbilder der Stromversorgungsbaugruppen Maßbilder der Stromversorgungsbaugruppen PS 307 2 A Das folgende Bild zeigt das Maßbild der Stromversorgungsbaugruppe PS 307; 2 A. Bild C-10 Stromversorgungsbaugruppe PS 307; 2 A PS 307 5 A (6ES7307-1EA01-0AA0) Das folgende Bild zeigt das Maßbild der Stromversorgungsbaugruppe PS 307; 5 A. Bild C-11 Stromversorgungsbaugruppe PS 307;...
Seite 597 Maßbilder C.2 Maßbilder der Stromversorgungsbaugruppen PS 307; 10 A mit CPU 313/314/315/ 315-2 DP Das folgende Bild zeigt das Maßbild eines Aufbaus einer Stromversorgungsbaugruppe PS 307; 10 A mit der CPU 313/314/315/315-2 DP. Beachten Sie hierbei die Maße, die sich durch Verwendung des Verbindungskamms zur Verdrahtung von der PS 307;...
Seite 598 Maßbilder C.2 Maßbilder der Stromversorgungsbaugruppen PS 305 2 A, PS 307 5 A (6ES7307-1EA80-0AA0) und PS 307 10 A Das folgende Bild zeigt das Maßbild der Stromversorgungsbaugruppen PS 305; 2 A, PS 307 5 A und PS 307; 10 A. Bild C-14 Stromversorgungsbaugruppe PS 307;...
Seite 599: Maßbilder Der Anschaltungsbaugruppen
Maßbilder C.3 Maßbilder der Anschaltungsbaugruppen Maßbilder der Anschaltungsbaugruppen IM 360 Das folgende Bild zeigt das Maßbild der Anschaltungsbaugruppe IM 360. Bild C-15 Anschaltungsbaugruppe IM 360 IM 361 Das folgende Bild zeigt das Maßbild der Anschaltungsbaugruppe IM 361. Bild C-16 Anschaltungsbaugruppe IM 361 Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 600 Maßbilder C.3 Maßbilder der Anschaltungsbaugruppen IM 365 Das folgende Bild zeigt das Maßbild der Anschaltungsbaugruppe IM 365. Bild C-17 Anschaltungsbaugruppe IM 365 Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 601: Maßbilder Der Signalbaugruppen
Maßbilder C.4 Maßbilder der Signalbaugruppen Maßbilder der Signalbaugruppen Signalbaugruppe Das folgende Bild zeigt das Maßbild der Signalbaugruppe. Das Aussehen der Signalbaugruppe kann voneinander abweichen. Die angegebenen Maße sind aber immer gleich. Mit Fronttür, erhöhte Ausführung Bild C-18 Signalbaugruppe Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 602 Maßbilder C.4 Maßbilder der Signalbaugruppen Signalbaugruppe 64-kanalig Das folgende Bild zeigt das Maßbild der 64-kanaligen E/A-Baugruppen. Bild C-19 Signalbaugruppe 64-kanalig Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 603: Maßbilder Für Zubehörteile
Maßbilder C.5 Maßbilder für Zubehörteile Maßbilder für Zubehörteile Schirmauflageelement Das folgende Bild zeigt das Maßbild des Schirmauflageelements in Verbindung mit 2 Signalbaugruppen. Bild C-20 2 Signalbaugruppen mit Schirmauflageelement Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 604 Maßbilder C.5 Maßbilder für Zubehörteile Terminalblock 40-polig Das folgende Bild zeigt das Maßbild des 40-poligen Terminalblock für die 64-kanaligen Signalbaugruppen. Bild C-21 Terminalblock 40-polig Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 605: Zubehör Und Ersatzteile Der S7-300 Baugruppen
(petrol) 6ES7392-2CX10-0AA0 – (hellbeige) 6ES7392-2DX10-0AA0 – (gelb) – (rot) Anleitung zum Bedrucken der Beschriftungsstreifen mit Im Internet  Druckvorlagen (http://www.siemens.com/automation/service&support) Beitrags-ID-Nr.: 11978022 Steckplatznummernschild 6ES7912-0AA00-0AA0 Frontstecker 20polig Schraubtechnik (1 Stck.) 6ES7392-1AJ00-0AA0  6ES7392-1AJ00-1AB0 Schraubtechnik (100 Stck.)  6ES7392-1BJ00-0AA0 Federklemmtechnik (1 Stck.) ...
Seite 606: Informationen Zur Frontsteckerauswahl
6ES7392-1BN00-0AA0 (2 Stück) Federklemmtechnik  Fronttür, erhöhte Ausführung für 32-kanalige Baugruppen (5 6ES7328-0AA00-7AA0 Stück) inkl. Beschriftungsstreifen und Anschlussplan Informationen zur Frontsteckerauswahl Weitere Informationen zur Frontsteckerauswahl für die verschiedenen SIMATIC S7-300 Baugruppen finden Sie im Internet (http://support.automation.siemens.com/WW/view/de/23060726). Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 607: Richtlinie Zur Handhabung Elektrostatisch Gefährdeter Baugruppen (Egb)
Richtlinie zur Handhabung elektrostatisch gefährdeter Baugruppen (EGB) Einleitung In diesem Anhang erläutern wir Ihnen, ● was sich hinter “elektrostatisch gefährdeten Baugruppen” verbirgt ● was Sie beachten müssen beim Umgang mit elektrostatisch gefährdeten Baugruppen. Was bedeutet EGB? Definition Alle elektronischen Baugruppen sind mit hochintegrierten Bausteinen oder Bauelementen bestückt.
Seite 608: Elektrostatische Aufladung Von Personen
Richtlinie zur Handhabung elektrostatisch gefährdeter Baugruppen (EGB) E.2 Elektrostatische Aufladung von Personen Elektrostatische Aufladung von Personen Aufladung Jede Person, die nicht leitend mit dem elektrischen Potenzial ihrer Umgebung verbunden ist, kann elektrostatisch aufgeladen sein. Im folgenden Bild sehen Sie die Maximalwerte der elektrostatischen Spannungen, auf die eine Bedienungsperson aufgeladen werden kann, wenn Sie mit den im Bild angegebenen Materialien in Kontakt kommt.
Seite 609: Grundsätzliche Schutzmaßnahmen Gegen Entladungen Statischer Elektrizität
Richtlinie zur Handhabung elektrostatisch gefährdeter Baugruppen (EGB) E.3 Grundsätzliche Schutzmaßnahmen gegen Entladungen statischer Elektrizität Grundsätzliche Schutzmaßnahmen gegen Entladungen statischer Elektrizität Auf gute Erdung achten Achten Sie beim Umgang mit elektrostatisch gefährdeten Baugruppen auf gute Erdung von Mensch, Arbeitsplatz und Verpackung. Auf diese Weise vermeiden Sie statische Aufladung. Direkte Berührung vermeiden Berühren Sie elektrostatisch gefährdete Baugruppen grundsätzlich nur dann, wenn dies unvermeidbar ist (z.
Seite 610 Richtlinie zur Handhabung elektrostatisch gefährdeter Baugruppen (EGB) E.3 Grundsätzliche Schutzmaßnahmen gegen Entladungen statischer Elektrizität Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 611: Service & Support
Weitere Unterstützung Bei Fragen zur Nutzung der im Handbuch beschriebenen Produkte, die Sie hier nicht beantwortet finden, wenden Sie sich bitte an Ihren Siemens-Ansprechpartner in den für Sie zuständigen Vertretungen und Geschäftsstellen. Ihren Ansprechpartner finden Sie im Internet (http://www.automation.siemens.com/partner/) .
Seite 612 Service & Support F.1 Service & Support Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 613: Abkürzungsverzeichnis
Abkürzungsverzeichnis Abkürzungsverzeichnis Abkürzungen Erläuterungen Wechselspannung (alternating current) Analog-Digital-Umsetzer Analogeingang (analog input) Analogausgang (analog output) Automatisierungssystem COMP+ / - Kompensationleitung (positiv / negativ) Kommunikationsprozessor (communication processor) Zentraleinheit des Automatisierungsgerätes (central processing unit) Digital-Analog-Umsetzer Datenbaustein Gleichspannung (direct current) Digitaleingang (digital input) Digitalausgang (digital output) Elektrostatisch gefährdete Baugruppen Elektromagnetische Verträglichkeit EPROM...
Seite 614 Abkürzungsverzeichnis G.1 Abkürzungsverzeichnis Abkürzungen Erläuterungen Prozessabbild der Ausgänge Prozessabbild der Eingänge Programmiergerät Stromversorgungsgerät (power supply) Analogausgang Strom (output current) Analogausgang Spannung (output voltage) random access memory Lastwiderstand S + / - Fühlerleitung (positiv / negativ) Fehler-LED “Sammelfehler” Systemfunktionsbaustein Systemfunktion Signalbaugruppe (signal module) Speicherprogrammierbare Steuerungen synchron-serielles-Interface Bediengerät (text display)
Seite 615: Glossar
Glossar 2-Draht-Messumformer (passive Geber) / 4-Draht-Messumformer (aktive Geber) Art des Messumformers (2-Draht-Messumformer: Versorgung über Anschlussklemmen der Analogeingabebaugruppe; 4-Draht-Messumformer: Versorgung über separate Anschlüsse des Messumformers). 2-Leiter-/3-Leiter-/4-Leiteranschluss Anschlussart an die Baugruppe z.B. von Widerstandsthermometern/ Widerständen an den Frontstecker der Analogeingabebaugruppe bzw. von Lasten an den Spannungsausgang einer Analogausgabebaugruppe.
Seite 616 Glossar ANLAUF Der Betriebszustand ANLAUF wird beim Übergang vom Betriebszustand STOP in den Betriebszustand RUN durchlaufen. ANLAUF kann ausgelöst werden durch den → Betriebsartenschalter oder nach Netz-Ein oder durch Bedienung am Programmiergerät. Bei S7-300 wird ein → Neustart durchgeführt. Anwenderprogramm Das Anwenderprogramm enthält die Anweisungen, Variablen und Daten für die Signalverarbeitung, durch die eine Anlage oder ein Prozess gesteuert werden kann.
Seite 617 Glossar Bussegment Ein Bussegment ist ein abgeschlossener Teil eines seriellen Bussystems. Bussegmente werden über → Repeater miteinander gekoppelt. Codebaustein STEP 7 Ein Codebaustein ist bei SIMATIC S7 ein Baustein, der einen Teil des Anwenderprogramms enthält. Im Gegensatz dazu enthält ein Datenbaustein nur Daten. Es gibt folgende Codebausteine: Organisationsbausteine (OBs), Funktionsbausteine (FBs), Funktionen (FCs), Systemfunktionsbausteine (SFBs), Systemfunktionen (SFCs).
Seite 618 Glossar Diagnosepuffer Der Diagnosepuffer ist ein gepufferter Speicherbereich in der CPU, in dem Diagnoseereignisse in der Reihenfolge des Auftretens abgelegt sind. Zur Fehlerbehebung kann der Anwender die genaue Fehlerursache mit STEP 7 (Zielsystem → Baugruppenzustand) aus dem Diagnosepuffer auslesen. Direktzugriff Ein Direktzugriff ist der direkte Zugriff der CPU über den →...
Seite 619: Ersatzwert
Glossar Ersatzwert Ersatzwerte sind Werte, die bei fehlerhaften Signalausgabebaugruppen an den Prozess ausgegeben werden, bzw. bei fehlerhaften Signaleingabebaugruppen im Anwenderprogramm anstelle eines Prozesswertes verwendet werden. Die Ersatzwerte sind vom Anwender in STEP 7 parametrierbar (alten Wert beibehalten, Ersatzwert 0 oder 1). Sie sind Werte, die die Ausgänge (der Ausgang) im Fall des CPU- STOPs ausgeben soll.
Seite 620 Glossar Grundwandlungszeit Zeit für die eigentliche Verschlüsselung eines Kanals (Integrationszeit) zuzüglich der zur internen Steuerung notwendigen Zeiten; d.h. nach dieser Zeit ist ein Kanal vollkommen abgearbeitet. Integrationszeit Parameter in STEP 7 für Analogeingabebaugruppen. Die Integrationszeit ist der umgekehrte Wert der → Störfrequenzunterdrückung in ms. Kalibrierung Ermitteln des Zusammenhangs zwischen Messwert oder Erwartungswert der Ausgangsgröße und dem zugehörigen wahren oder richtigen Wert der als Eingangsgröße...
Seite 621 Glossar Messbereichsmodul Messbereichsmodule werden auf die Analogeingabebaugruppen gesteckt zur Anpassung an verschiedene Messbereiche. Monoflopzeit Parameter in STEP 7 für Wegerfassungsbaugruppe SM 338; POS-INPUT. Die Monoflopzeit ist die Pausenzeit zwischen 2 SSI -Telegrammen (→ Absolutgeber). Die Mehrpunktfähige Schnittstelle (MPI) ist die Programmiergeräte-Schnittstelle von SIMATIC S7.
Seite 622 Glossar → Programmiergerät Potenzialausgleich Elektrische Verbindung (Potenzialausgleichsleiter), die die Körper elektrischer Betriebsmittel und fremde leitfähige Körper auf gleiches oder annähernd gleiches Potenzial bringt, um störende oder gefährliche Spannungen zwischen diesen Körpern zu verhindern. potenzialgebunden Bei potenzialgebundenen Ein-/Ausgabebaugruppen sind die Bezugspotenziale von Steuer- und Laststromkreis elektrisch verbunden.
Seite 623 Glossar Reaktion bei offenem Thermoelement Parameter in STEP 7 für Analogeingabebaugruppen beim Einsatz von Thermoelementen. Mit diesem Parameter wird festgelegt, ob bei einem offenen Thermoelement "Überlauf" (7FFFH) oder "Unterlauf" (8000H) von der Baugruppe ausgegeben wird. Remanenz Remanent sind Datenbereiche in Datenbausteinen sowie Zeiten, Zähler und Merker dann, wenn ihr Inhalt bei Neustart oder Netz-Aus nicht verloren geht.
Seite 624 Glossar Summenstrom Summer der Ströme aller Ausgangskanäle einer Digitalausgabebaugruppe. Systemdiagnose Systemdiagnose ist die Erkennung, Auswertung und die Meldung von Fehlern, die innerhalb des Automatisierungssystems auftreten. Beispiele für solche Fehler sind: Programmfehler STEP 7 oder Ausfälle auf Baugruppen. Systemfehler können mit LED-Anzeigen oder in angezeigt werden.
Seite 625 Glossar Zerstörgrenze Grenze der zulässigen Eingangsspannung / des zulässigen Eingangsstroms. Wenn diese Grenze überschritten wird, dann kann sich die Messgenauigkeit verschlechtern. Bei erheblicher Überschreitung der Zerstörgrenze kann die interne Messschaltung zerstört werden. Zykluszeit Die Zykluszeit ist die Zeit, die die → CPU für die einmalige Bearbeitung des → Anwenderprogramms benötigt.
Seite 626 Glossar Automatisierungssystem S7-300 Baugruppendaten Gerätehandbuch, 03/2011, A5E00105504-07...
Seite 627: Index
Index Projektierungsfehler, 289 Analogausgabebaugruppen SM 332, AO 2 x 12 Bit, 464 SM 332, AO 4 x 12 Bit, 455 SM 332, AO 4 x 16 Bit, 445 2-Draht-Messumformer, 236 SM 332, AO 8 x 12 Bit, 437 2-Leiteranschluss Analogausgabekanal Spannungsausgang, 251 Wandlungszeit, 284 Widerstandsthermometer, 239...
Seite 628 Index Analogfunktionen, STEP 7-Bausteine, 293 Bestellnummer Analogwert 6AG1305-1BA80-2AA0, 41 STEP 7-Bausteine, 293 6AG1307-1EA80-2AA0, 44 Umwandlung, 253 6AG1321-1BH02-2AA0, 75 Vorzeichen, 253 6AG1321-1BL00-2AA0, 69 Analogwertdarstellung, 253 6AG1321-1CH20-2AA0, 100 binäre Darstellung der Ausgabebereiche, 271 6AG1321-1FF01-2AA0, 106 binäre Darstellung der Eingabebereiche, 255 6AG1321-7BH01-2AB0, 81 für Spannungsausgabebereiche, 272 6AG1322-1BH01-2AA0, 134 für Spannungsmessbereiche, 256, 257...
Seite 629 Index 6ES7327-1BH00-0AB0, 221 Datensätze 6ES7331-1KF02-0AB0, 336 für Diagnosedaten, 575 6ES7331-7HF00-0AB0, 324 für Parameter, 521 6ES7331-7HF01-0AB0, 324 Diagnose 6ES7331-7KB02-0AB0, 362 der Analogbaugruppen, 287 6ES7331-7KF02-0AB0, 348 Digitalbaugruppen, 58 6ES7331-7NF00-0AB0, 300 Diagnosealarm 6ES7331-7NF10-0AB0, 312 SM 321, DI 16 x DC 24 V, 92 6ES7331-7PE10-0AB0, 408 SM 322, DO 8 x AC 120/230 V/2 A ISOL, 189 6ES7331-7PF01-0AB0, 375...
Seite 630 Index Digitalein-/ausgabebaugruppe SM 322, DO 8 x Rel. AC 230 V/5 A (5HF00), 205 SM 323, DI 16/DO 16 x DC 24 V/0,5 A, 213 SM 338, POS-INPUT, 509 SM 323, DI 8/DO 8 x DC 24 V/0,5 A, 217 FM-Zulassung, 17 SM 327, DI 8/DO 8 x DC 24 V/0,5 A, parametrierbar, 221...
Seite 631 Index Einführung, 249 OB 82, 92, 174, 189, 206, 290 Spannungsausgang, 250 Stromausgang, 252 Lastspannung fehlt Analogausgabebaugruppe, 289 Parameter, 567 Analogeingabebaugruppe, 289 Analogausgabebaugruppe, 567 Analogein-/-ausgabebaugruppe, 572 Analogeingabebaugruppe, 286, 530 Datensatz, 521 Maßbild, 601 Digitalausgabebaugruppe, 525 Analogbaugruppe, 601 Digitaleingabebaugruppe, 523 Anschaltungsbaugruppe, 599 dynamische, 286 Busmodul für "Ziehen und Stecken", im Anwenderprogramm ändern, 286...
Seite 632: Relaisausgabebaugruppe
Index bei Grenzwertüberschreitung, 291 SFC 57 PARM_MOD, 521 SM 321, DI 16 x DC 24 V, 92 SFC 59, 92, 174, 189, 206, 290 Zyklusende, 291 SF-LED, 59 Prüfspannung, 25 Signalbaugruppe PS 305 2 A Maßbild, 601 Anschlussbild, 41 Überblick, 491 Eigenschaften, 41 Simulatorbaugruppe SM 374, IN/OUT 16, 492 Maßbild, 598...
Seite 633 Index Anschlussbild, 109 Technische Daten, 154 Eigenschaften, 109 SM 322, DO 32 x AC 120/230 V/1 A Technische Daten, 110 Anschlussbild, 131 SM 321, DI 32 x DC 24 V Eigenschaften, 130 Anschlussbild, 69 Technische Daten, 132 Eigenschaften, 69 SM 322, DO 32 x DC 24 V/0,5 A Technische Daten, 70 Anschlussbild, 127 SM 321, DI 64 x DC 24 V, Sinking/Sourcing...
Seite 634 Index Anschlussbild, 208 Technische Daten, 354 Eigenschaften, 207 SM 331, AI 8 x 13 Bit Technische Daten, 209 Anschlussbild, 336 SM 322, DO 8 x Rel. AC 230 V/5 A (5HF00) Datensatz 1, Aufbau, 550 Alarme, 206 Eigenschaften, 336 Anschlussbild, 200 ergänzende Informationen, 346 Diagnosealarm, 206 Messarten und Messbereiche, 344...
Seite 635 Index Anschlussbild, 455 Technische Daten, 511 Ausgabebereich, 461 SM 374, IN/OUT 16 Eigenschaften, 455 Eigenschaften, 492 ergänzende Informationen, 463 Technische Daten, 493 Parameter, 462 Spannungsgeber anschließen, 235 Technische Daten, 458 STEP 7-Bausteine für Analogfunktionen, 293 SM 332, AO 4 x 16 Bit Stromgeber anschließen, 236 Ausgabebereich, 451 2-Draht-Messumformer, 236...
Seite 636 Index mechanische, 23 SIPLUS S7-300, 29 Umwandlung von Analogwerten, 253 Unterlauf Analogeingabebaugruppe, 289 Vergleichsstellentemperatur kompensieren, 242 Versorgungsspannungsausfall der Analogbaugruppe, 278 SM 321, DI 16 x DC 24 V, 91 SM 322, DO 8 x DC 24 V/0,5 A mit Diagnosealarm, 173 Vorzeichen Analogwert, 253 Wandlungszeit...

Siemens SIMATIC S7-300 Gerätehandbuch

Quicklinks

Verwandte Anleitungen für Siemens SIMATIC S7-300

Inhaltszusammenfassung für Siemens SIMATIC S7-300
