Magnetek IMPULSE G+ Mini Advanced Anleitung Seite 69

Verzög. bis Stopp (B03.03 = 00)
Bei Entfernen des FWD- oder REV-RUN-Befehls verzögert der Motor mit einer Rate, die durch die
unter Verzögerungszeit 1 (B05.02) eingestellte Zeit bestimmt wird, und Gleichstrombremsung wird
angewendet, nachdem die Startfrequenz der Gleichstrombremsung, D01.01, erreicht worden ist.
Wenn die Verzögerungszeit zu kurz eingestellt ist oder die Lastträgheit groß ist, kann während der
Verzögerung ein Überspannungsfehler (OV) auftreten. In diesem Fall die Verzögerungszeit erhöhen
oder einen optionalen Bremstransistor und/oder Bremswiderstand installieren.
Bremsmoment: ohne Bremswiderstand, ungefähr 20 % des Motor-Nennmoments; mit Bremsoption,
ungefähr 150 % des Motor-Nennmoments.
RUN-Befehl
Frequenzausgang
Bremsausgang

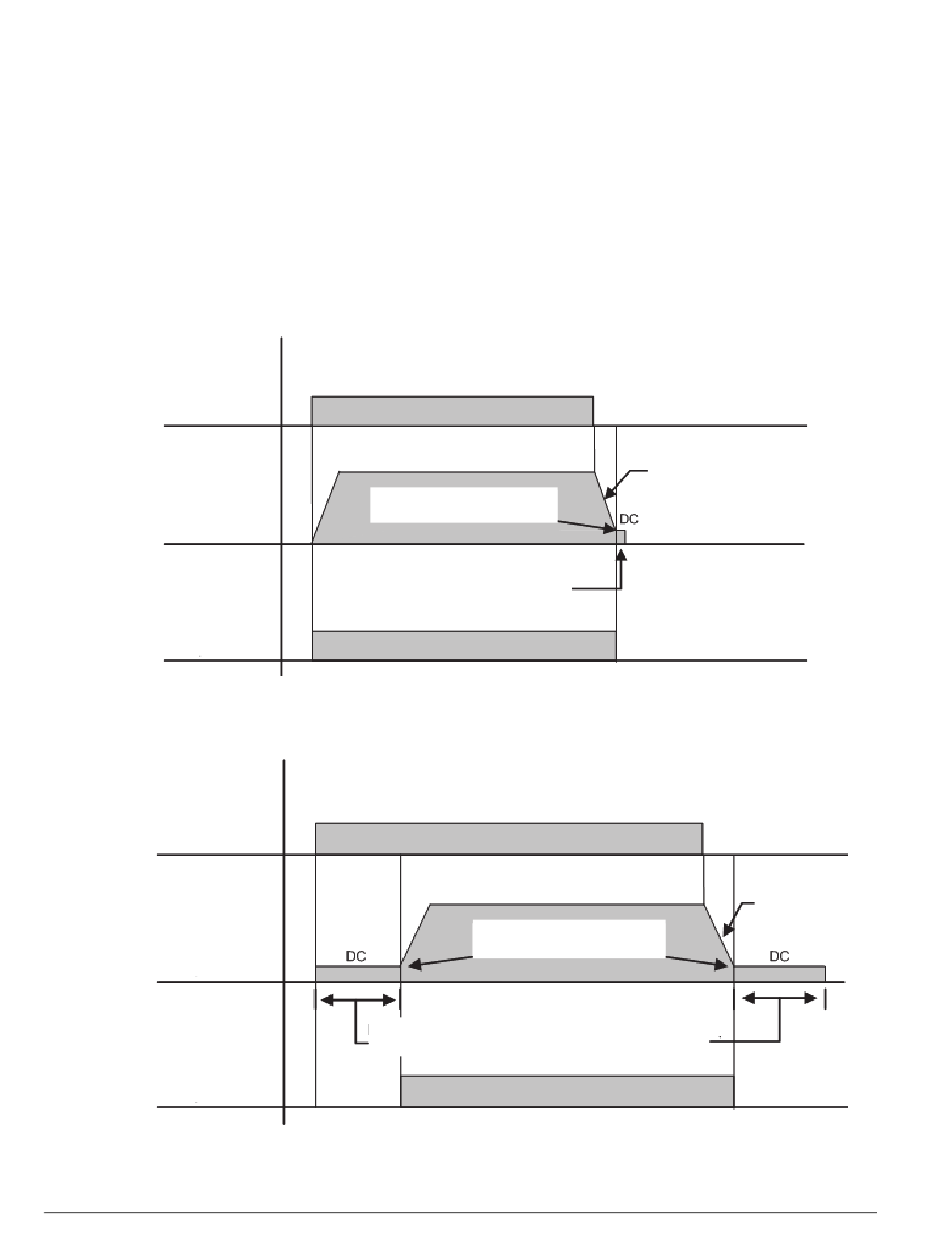

Abbildung 5-2: B03.03 = 00 (Verzög. bis Stopp) ohne Gleichstrombremsung
RUN-Befehl
Frequenzausgang
Bremsausgang
Abbildung 5-3: B03.03 = 00 (Verzög. bis Stopp) mit Gleichstrombremsung
Startfrequenz
Gleichstrombremsung (D01.01)
Gleichstrombremszeit
am Stopp (D01.04)
Startfrequenz
Gleichstrombremsung (D01.01)
Gleichstrombremszeit
am Start (D01.03)
Anleitung für Advanced-Modus des IMPULSE•G+ Mini - July 2019
Verzögerungszeit
(B05.02)
Gleichstrombremszeit
am Stop (D01.04)
Verzögerungszeit
(B05.02)
5-7
