Installation des Antriebs

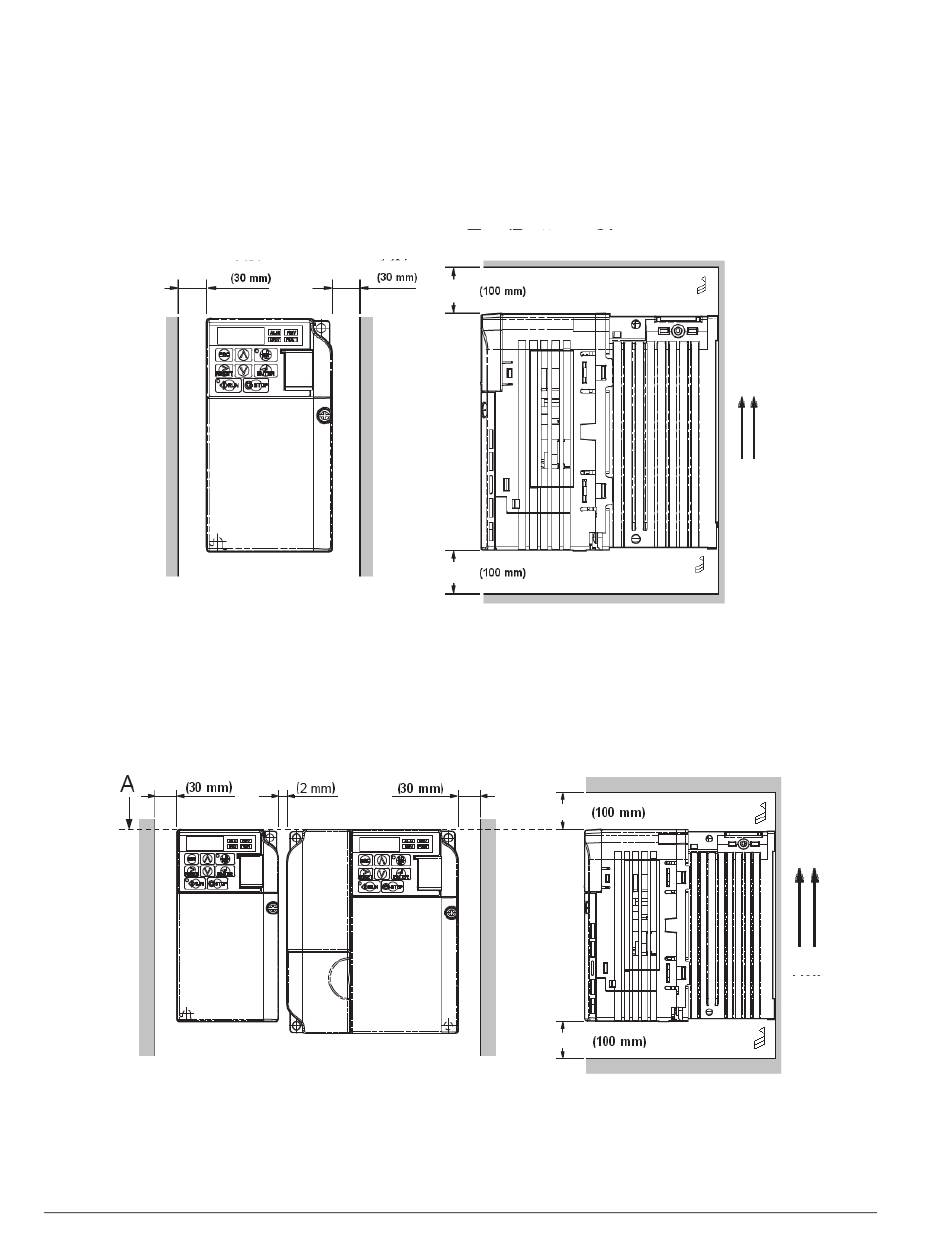

Die folgenden beiden Abbildungen zeigen die Mindestabstände bei Montage des Antriebs in
Standard- oder Nebeneinander-Aufstellung.
Seitlicher Abstand

Installation des Antriebs (nebeneinander)

1,18 Zoll
A – Die Oberkanten der Antriebe ausrichten
1,18 Zoll 1,18 Zoll
Abbildung 2-3: Standardinstallation
0,08 Zoll 1,18 Zoll
Abbildung 2-4: Nebeneinander-Installation
Abstand oben/unten
3,94 Zoll
3,94 Zoll
3,94 Zoll
3,94 Zoll
Anleitung für Advanced-Modus des IMPULSE•G+ Mini - July 2019
Luft
Luftstrom
Luft
Luft
Luftstrom
Luft
2-9
