Magnetek IMPULSE G+ Mini Advanced Anleitung Seite 172

Bremskreis
Messgeräte – analoges Ohmmeter eingestellt auf Skala R x 1 oder digitales Multimeter eingestellt
auf Diodenprüfung.
Schritt Nr.
1
2
3
4
Anleitung für Advanced-Modus des IMPULSE•G+ Mini – July 2019
6-14
Negatives
Positives Kabel Kabel
Ohmmeter Ohmmeter
Mit B2 verbinden Mit B1 verbinden
Mit B1 verbinden Mit B2 verbinden
Mit B2 verbinden
– Mit B2 verbinden

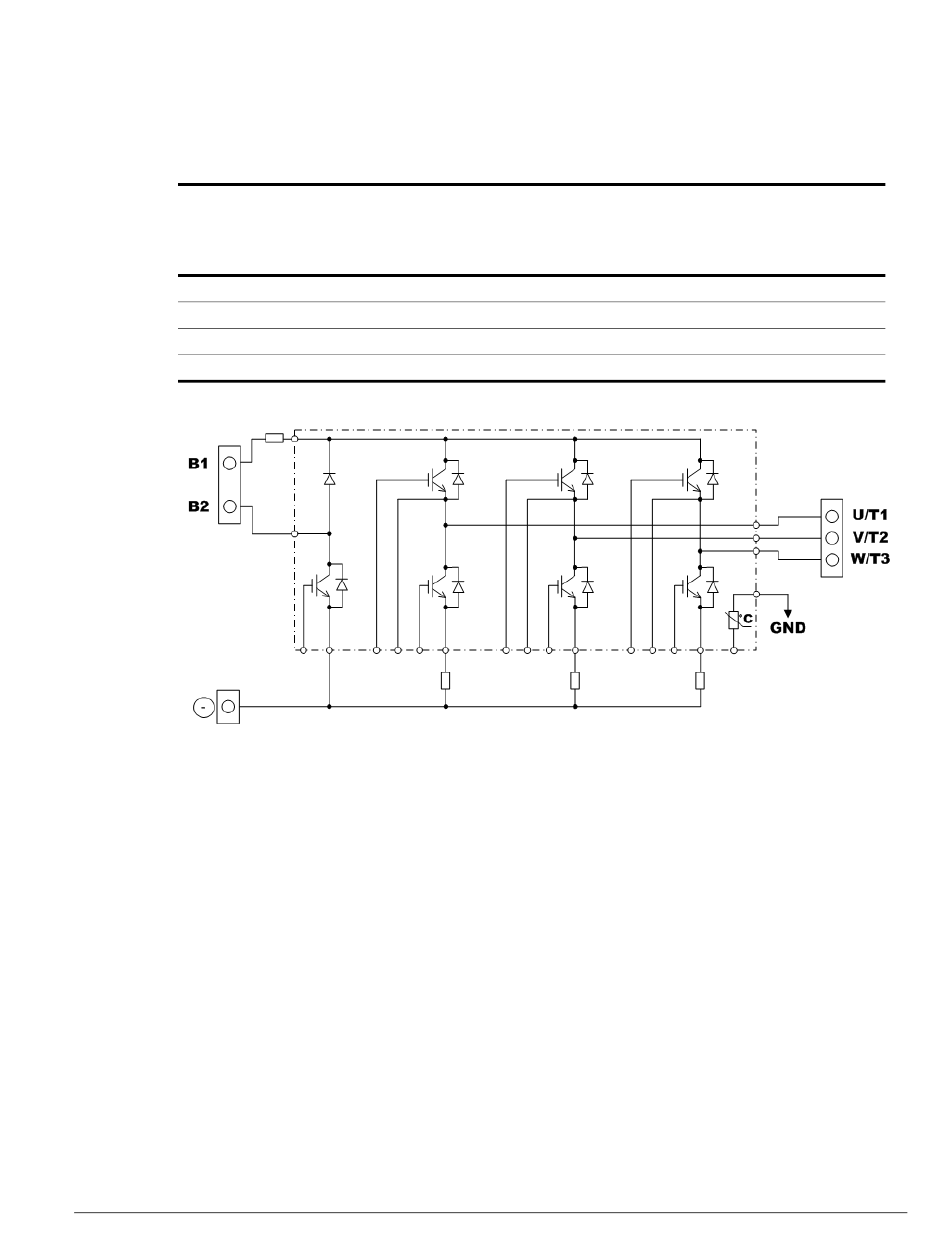

Abbildung 6-1: Bremskreis
Erwarteter
Messwert
(Analogmess-
gerät)
10 Ohm
Unendliche Ohm
– Unendliche Ohm
Unendliche Ohm
Erwarteter Messwert
(Digitalmessgerät)
0,5 Volt
OL angezeigt
OL angezeigt
OL angezeigt
