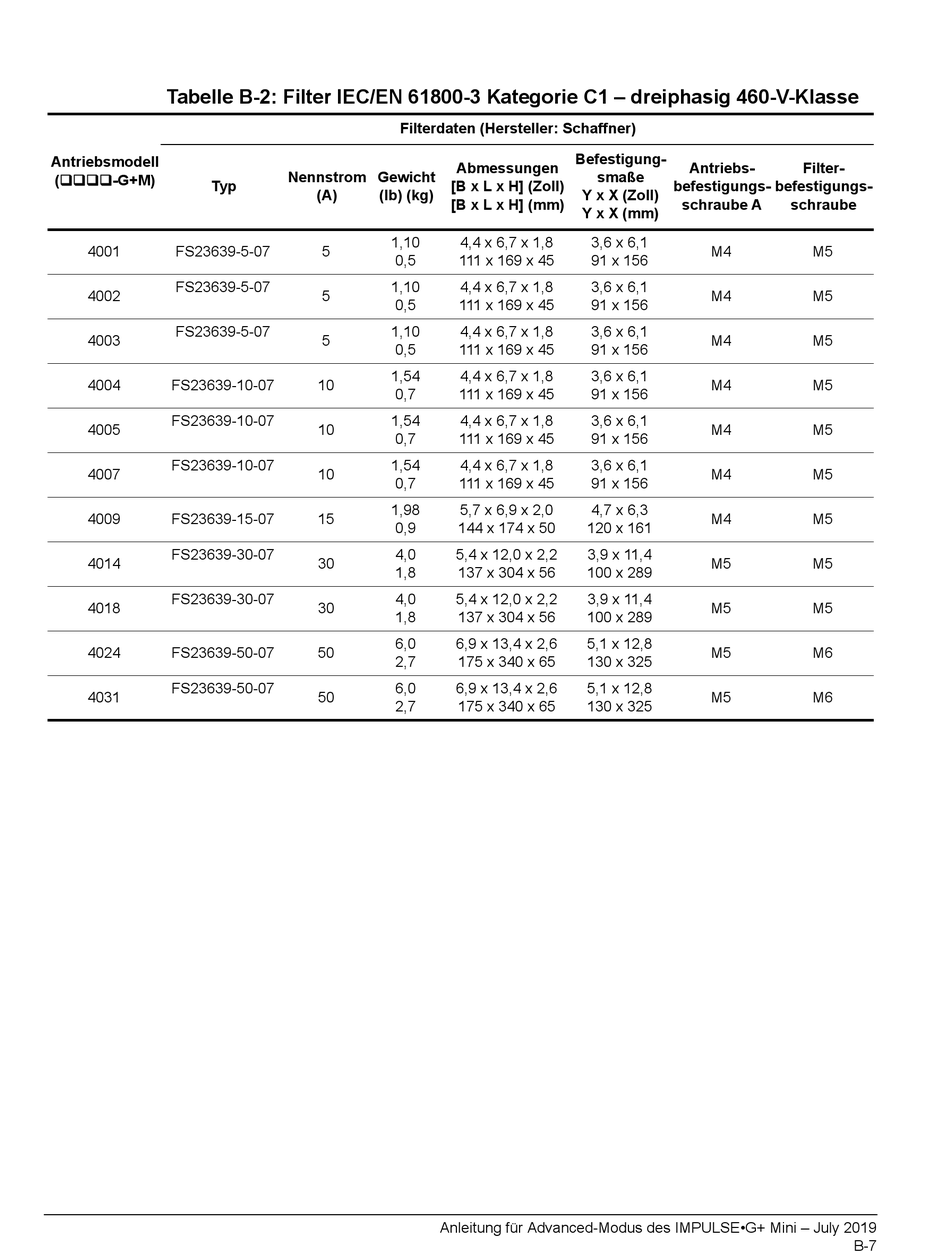

Tabelle B-2: Filter IEC/EN 61800-3 Kategorie C1 – dreiphasig 460-V-Klasse
Antriebsmodell
(-G+M)
Typ
4001 FS23639-5-07
FS23639-5-07
4002
FS23639-5-07
4003
4004 FS23639-10-07
FS23639-10-07
4005
FS23639-10-07
4007
4009 FS23639-15-07
FS23639-30-07
4014
FS23639-30-07
4018
4024 FS23639-50-07
FS23639-50-07
4031
Filterdaten (Hersteller: Schaffner)
Abmessungen
Nennstrom Gewicht
[B x L x H] (Zoll)
(A) (lb) (kg)
[B x L x H] (mm)
1,10 4,4 x 6,7 x 1,8
5
0,5 111 x 169 x 45
1,10 4,4 x 6,7 x 1,8
5
0,5 111 x 169 x 45
1,10 4,4 x 6,7 x 1,8
5
0,5 111 x 169 x 45
1,54 4,4 x 6,7 x 1,8
10
0,7 111 x 169 x 45
1,54 4,4 x 6,7 x 1,8
10
0,7 111 x 169 x 45
1,54 4,4 x 6,7 x 1,8
10
0,7 111 x 169 x 45
1,98 5,7 x 6,9 x 2,0
15
0,9 144 x 174 x 50
4,0 5,4 x 12,0 x 2,2
30
1,8 137 x 304 x 56
5,4 x 12,0 x 2,2
4,0
30
1,8 137 x 304 x 56
6,0 6,9 x 13,4 x 2,6
50
2,7 175 x 340 x 65
6,0 6,9 x 13,4 x 2,6
50
2,7 175 x 340 x 65
Anleitung für Advanced-Modus des IMPULSE•G+ Mini – July 2019
Befestigung-
Antriebs-
smaße
befestigungs-
Y x X (Zoll)
schraube A
Y x X (mm)
3,6 x 6,1
M4
91 x 156
3,6 x 6,1
M4
91 x 156
3,6 x 6,1
M4
91 x 156
3,6 x 6,1
M4
91 x 156
3,6 x 6,1
M4
91 x 156
3,6 x 6,1
M4
91 x 156
4,7 x 6,3
M4
120 x 161
3,9 x 11,4
M5
100 x 289
3,9 x 11,4
M5
100 x 289
5,1 x 12,8
M5
130 x 325
5,1 x 12,8
M5
130 x 325
Filter-
befestigungs-
schraube
M5
M5
M5
M5
M5
M5
M5
M5
M5
M6
M6
B-7
