Magnetek IMPULSE G+ Mini Advanced Anleitung Seite 202

A - Antrieb
B - Maximale Kabellänge zwischen
C - Motor
5. Bei der Verwendung eines Schirmgeflechtkabels einen möglichst großen Oberflächenbereich
der Abschirmung am Metallkanal erden. Magnetek empfiehlt die Verwendung einer
Kabelklammer.
Anleitung für Advanced-Modus des IMPULSE•G+ Mini – July 2019
B-4
Antrieb und Motor: 20 m

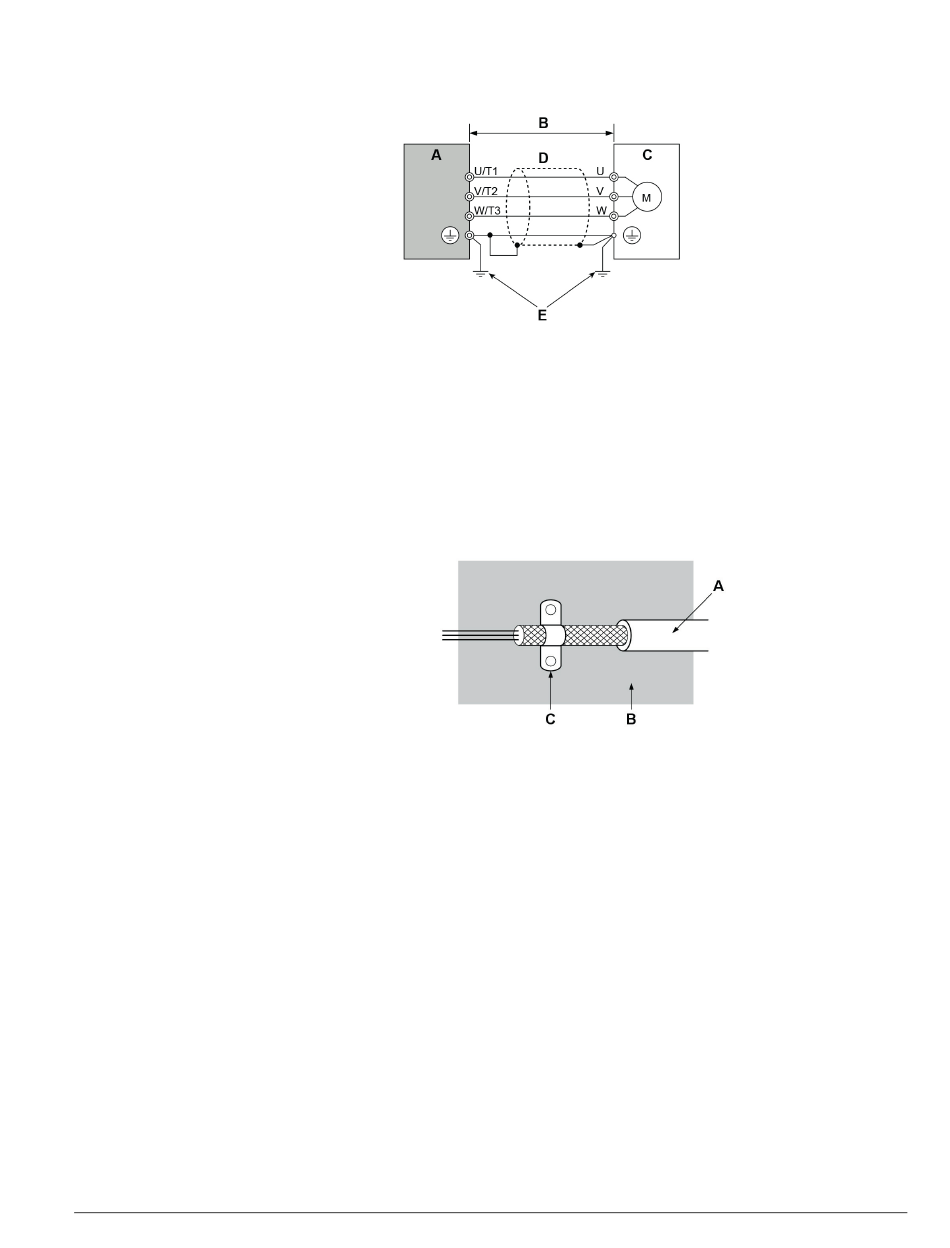

Abbildung B-2: Einbaumethode
A - Schirmgeflechtkabel
B - Metallplatte
Abbildung B-3: Erdungsbereich
D - Metallkanal
E - Erdleiter sollte möglichst kurz sein
C - Kabelklammer (leitend)
