Magnetek IMPULSE G+ Mini Advanced Anleitung Seite 203

Dreiphasig 230/460 V-Klasse
A - Kabelabschirmung erden
B - Gehäuseplatte
C - Metallplatte
D - Erdungsoberfläche
(Lack und Dichtmittel entfernen)
E - Antrieb

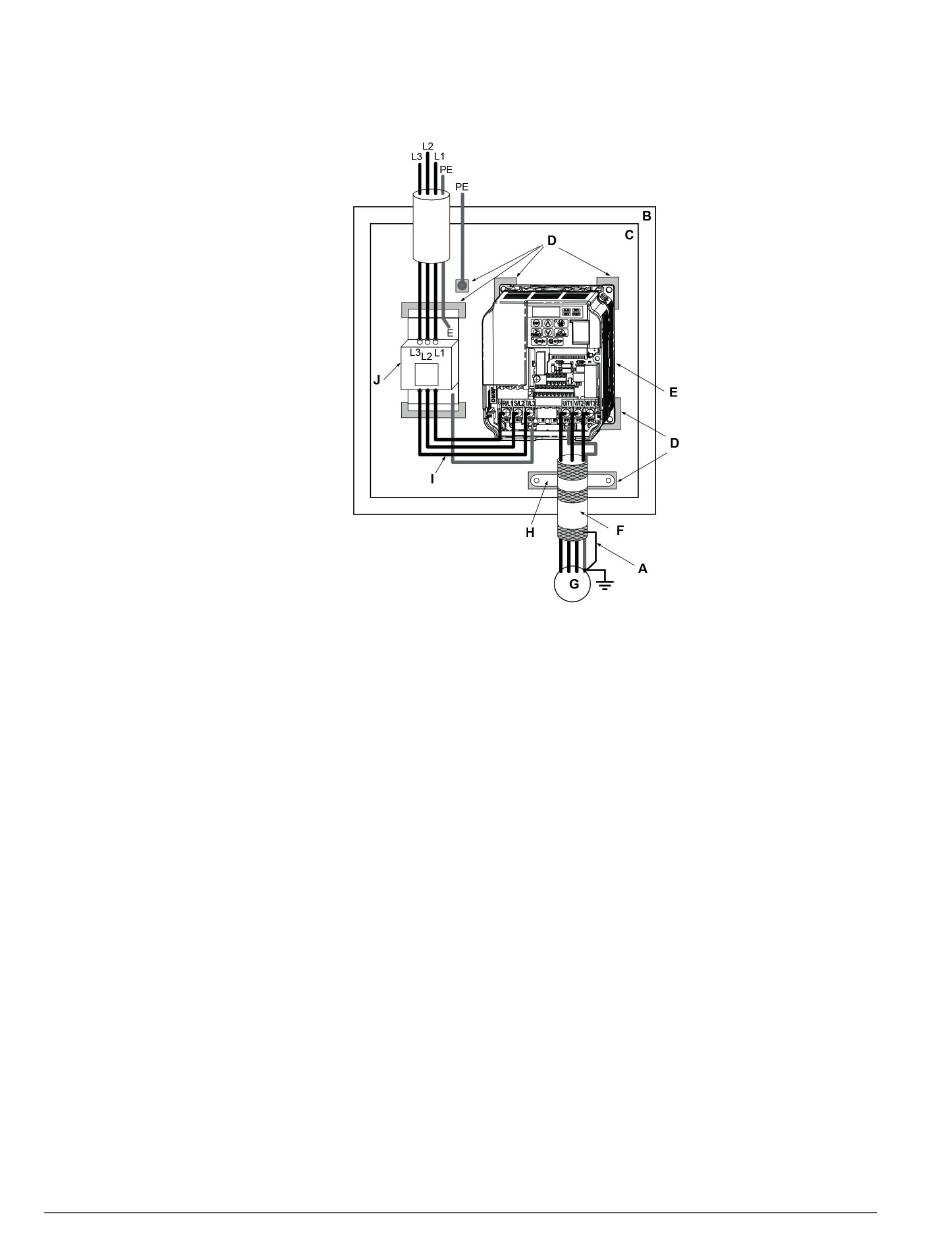

Abbildung B-4: Einbau von EMC-Entstörfilter und Antrieb zur CE-Erfüllung
F - Motorkabel (Schirmgeflechtkabel,
max. 20 m)
G - Motor
H - Kabelklammer
I - Verdrahtungslänge möglichst
kurz
J - EMC-Entstörfilter
(dreiphasig 230/460 V-Klasse)
Anleitung für Advanced-Modus des IMPULSE•G+ Mini – July 2019
B-5
