Steuerkreisklemmen nach europäischer Spezifikation
Der IMPULSE•G+ Mini nach europäischer Spezifikation wird mit einer 24-VDC-Schnittstellenkarte
geliefert, die den direkten Anschluss von 24-VDC-Benutzereingabegeräten ermöglicht. Das
Benutzereingabegerät wird an Klemmen S1 - S7 und SC auf der Schnittstellenkarte angeschlossen
und benutzt die interne 24-VDC-Stromversorgung des Antriebs. Klemmen S1 und S2 sind werkseitig
für die Betriebsbefehle vorwärts (nach oben) und rückwärts (nach unten) programmiert. Sie können
jedoch für Drehzahlregelung und andere Funktionen wie die restlichen Klemmen programmiert
werden. Die nachstehende Abbildung zeigt die Anordnung der Steuerklemmen für den
IMPULSE•G+ Mini zusammen mit der 24-VDC-Schnittstellenkarte.

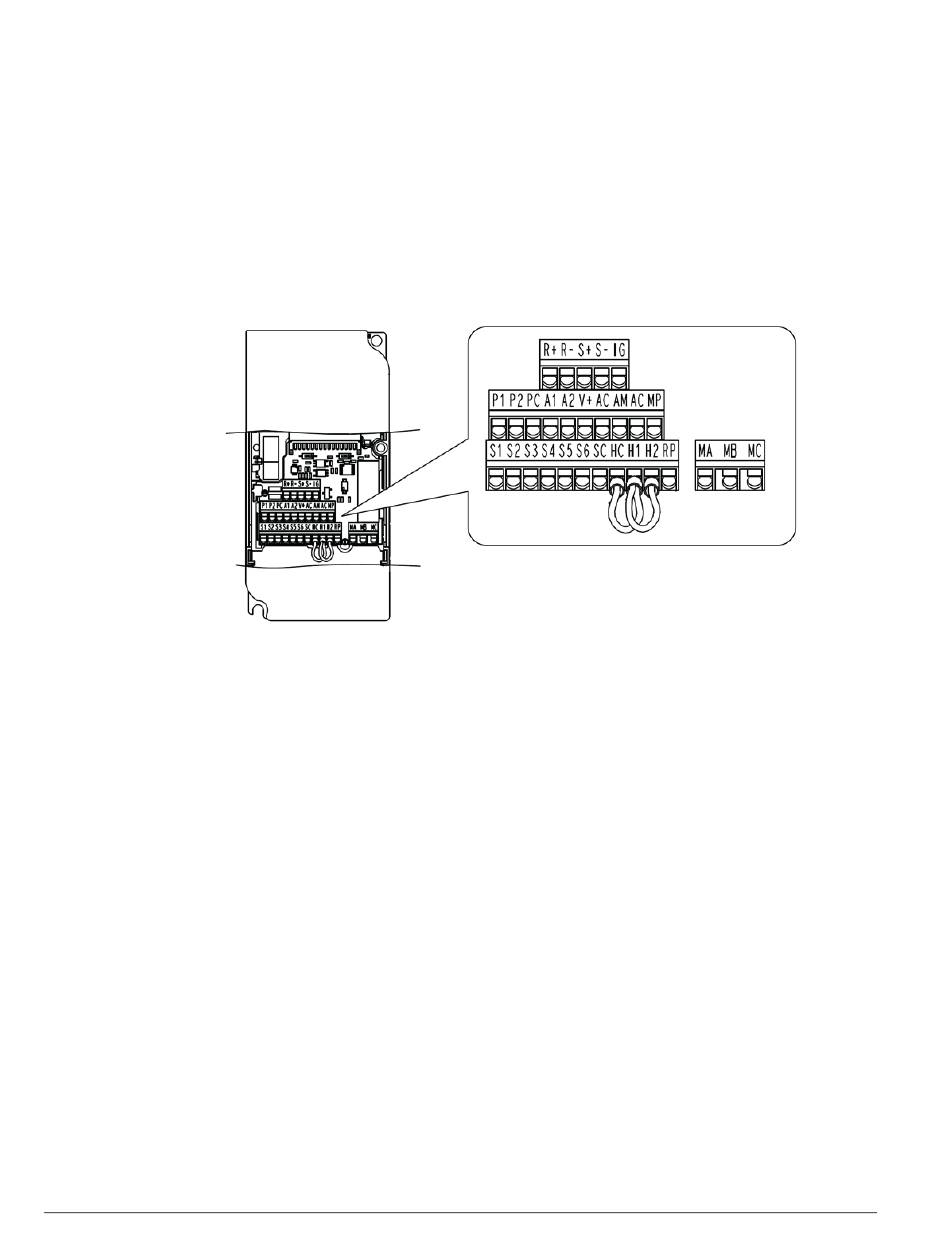

Abbildung 3-5: 24-VDC-Schnittstellenkarte des IMPULSE•G+ Mini
