Typisches Anschlussbild für IMPULSE•G+ Mini
VORWÄRTS
RÜCKWÄRTS
Drz. 2
Drz. 3
SICHERHEITSSCHALTER***
(OPTIONAL)
DRAHTBRÜCKE
0 bis 32 kHz (MAX.)
*Benötigt optionale 24-VAC- oder 48-VAC-Schnittstellenkarten
**Optionale Schnittstellenkarte P3S2-OUT2 bietet zwei Halbleiterrelaisausgänge mit 240 VAC, 1,5 A
***Gemäß UL508C, EN 954-1 Sicherheitskategorie 3 und EN 61508, SIL2

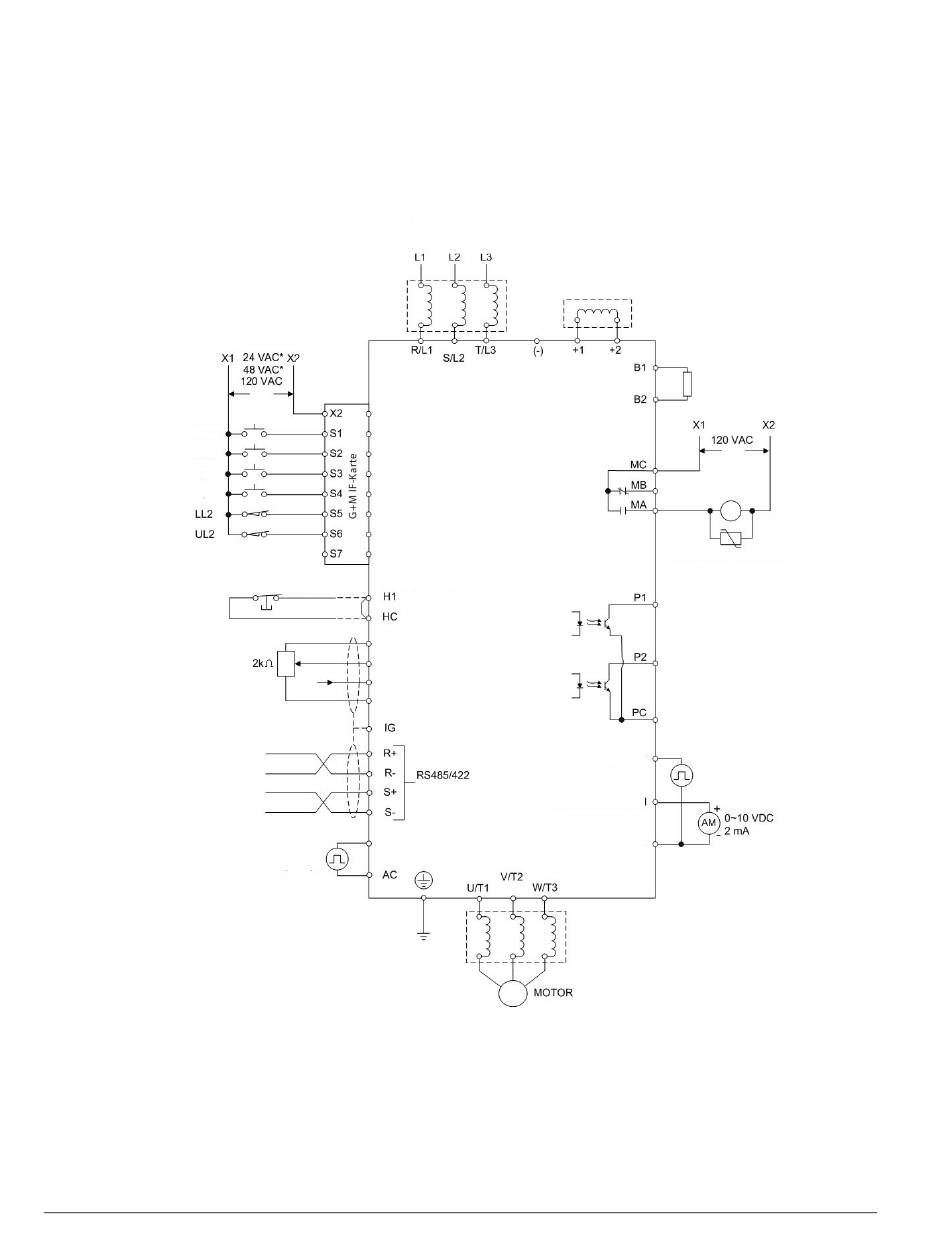

Abbildung 3-1: Typisches Anschlussbild für IMPULSE•G+ Mini
3-PHASIGER
NETZSPANNUNGSEINGANG
NETZDROSSEL
(OPTIONAL)
120-VAC-
SCHNITT-
STELLENKARTE
SC Masse
S1 Vorwärts-/Nach oben-Eingang
S2 Rückwärts-/Nach unten-Eingang
S3 Multifunktionseingang
S4 Multifunktionseingang
S5 Multifunktionseingang
S6 Multifunktionseingang
S7 Multifunktionseingang (wenn vorhanden)
H2 (wenn vorhanden)
+V 10,5 VDC, 20 mA
A1 Analogeingang 0-10 VDC
A2 Analogeingang 4-20 mA
AC Analog Masse
Kommunikation
RP Pulsfolgeeingang
Anleitung für Advanced-Modus des IMPULSE•G+ Mini - July 2019
ZWISCHENKREISDROSSEL
(OPTIONAL)
BREMSWIDERSTAND
BREMSSCHÜTZ
ÜBERSPANNUNGSABLEITER
OPTOKOPPLER-
MULTIFUNKTIONSAUSGANG 1**
48 VDC, 50 mA oder wenger
OPTOKOPPLER-
MULTIFUNKTIONSAUSGANG 2**
48 VDC, 50 mA oder wenger
MULTIFUNKTIONSAUSGANG MASSE
Pulsfolgeausgang MP
0 bis 32 kHz
Analogausgang AM
Analog Masse AC
LASTDROSSEL
(OPTIONAL)
DYNAMISCHER
