Verkabelung des Steuerkreises

Steuerkreisklemmen nach US-Spezifikation

Der IMPULSE•G+ Mini nach US-Spezifikation wird mit einer 120-V-Schnittstellenkarte geliefert, die
den direkten Anschluss von 120-V-Benutzereingabegeräten ermöglicht. Die Schnittstellenkarte wird
an die Antriebsklemmen S1-S7 und SC angeschlossen. Das Benutzereingabegerät wird dann an
Klemmen S1-S7 und X2 auf der Schnittstellenkarte angeschlossen. Klemmen S1 und S2 sind
werkseitig für die Betriebsbefehle vorwärts (nach oben) und rückwärts (nach unten) programmiert.
Sie können jedoch für Drehzahlregelung und andere Funktionen wie die restlichen Klemmen
programmiert werden. Die nachstehende Abbildung zeigt die Anordnung der Steuerklemmen für den
IMPULSE•G+ Mini zusammen mit der 120-V-Schnittstellenkarte (G+M IF 120 V).
Anleitung für Advanced-Modus des IMPULSE•G+ Mini - July 2019
3-10

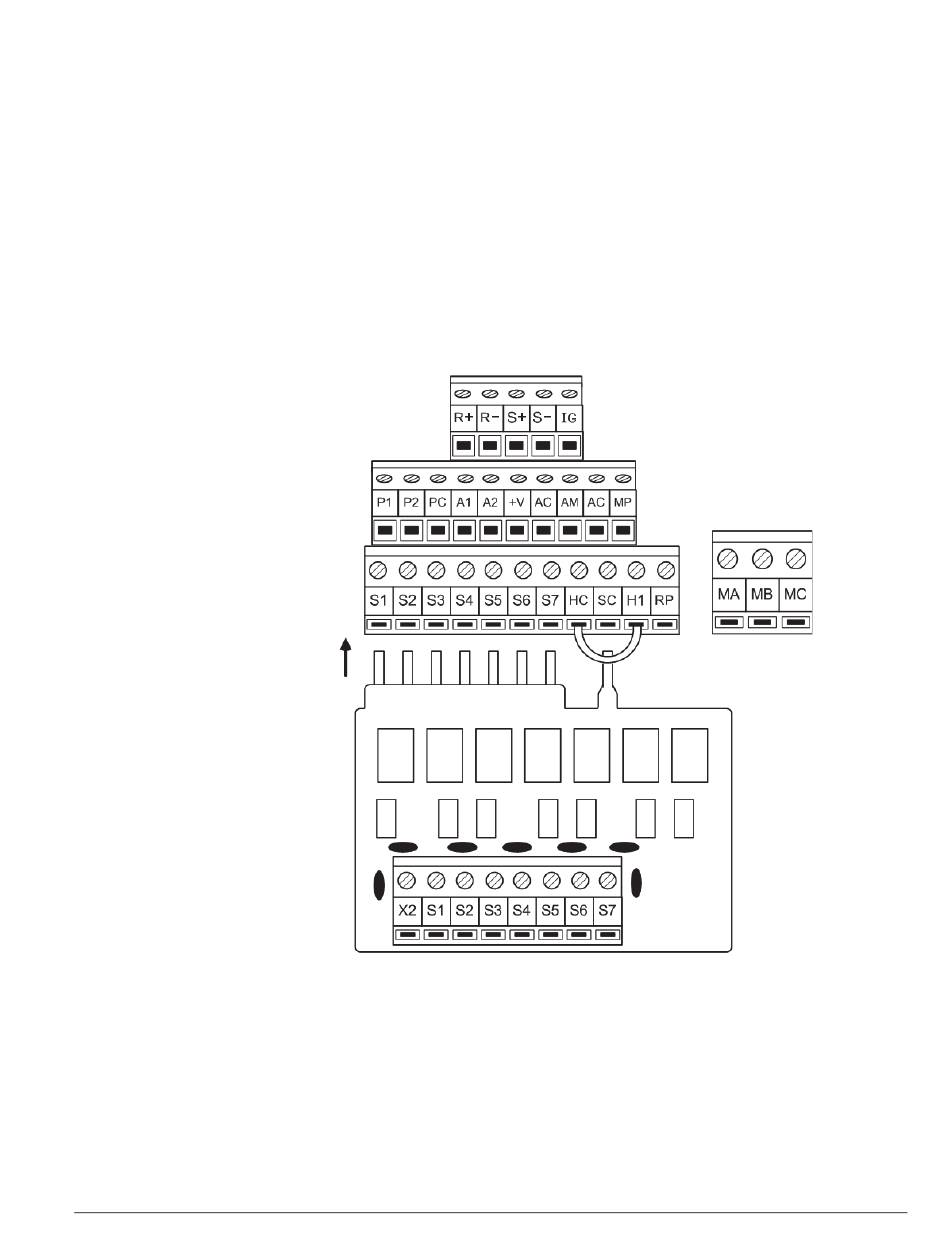

Abbildung 3-4: 120-V-Schnittstellenkarte des IMPULSE•G+ Mini
120-V-Schnittstellenkarte
