Maschine abstellen

Pos : 28.20 /BA/Sic herheit/7. Gefahr enhinweis e alt/Sc hwader /Gefahr - M asc hine abstellen gezogene Ger äte @ 249\mod_1396605288937_6.doc x @ 1932904 @ @ 1
GEFAHR! – Unerwartete Bewegung der Maschine!
Lebensgefahr, schwere Verletzungen
• Es dürfen sich keine Personen im Gefahrenbereich befinden.
• Maschine auf befestigtem Untergrund abstellen.
• Vor dem Abkuppeln Motor abstellen, Zündschlüssel abziehen und mitführen.
• Maschine mit Unterlegkeilen gegen Wegrollen sichern.
• Beim An- und Abbau von Geräten an oder von dem Traktor ist besondere Vorsicht
geboten! Die Unfallverhütungsvorschriften sind unbedingt einzuhalten.
• Beim An- und Abkuppeln des Hydraulikschlauches an und von der Traktorhydraulik muss
das System am Traktor und an der Maschine drucklos sein! Entsprechende Steuerventile in
Schwimmstellung bringen.
Pos : 28.21 /BA/Bedienung /Sc hwader/Abbau/Abbau vom Trakto Bild SW 1010 @ 8\mod_1219146915748_6.doc x @ 110043 @ @ 1
6
5
3
4
2
1

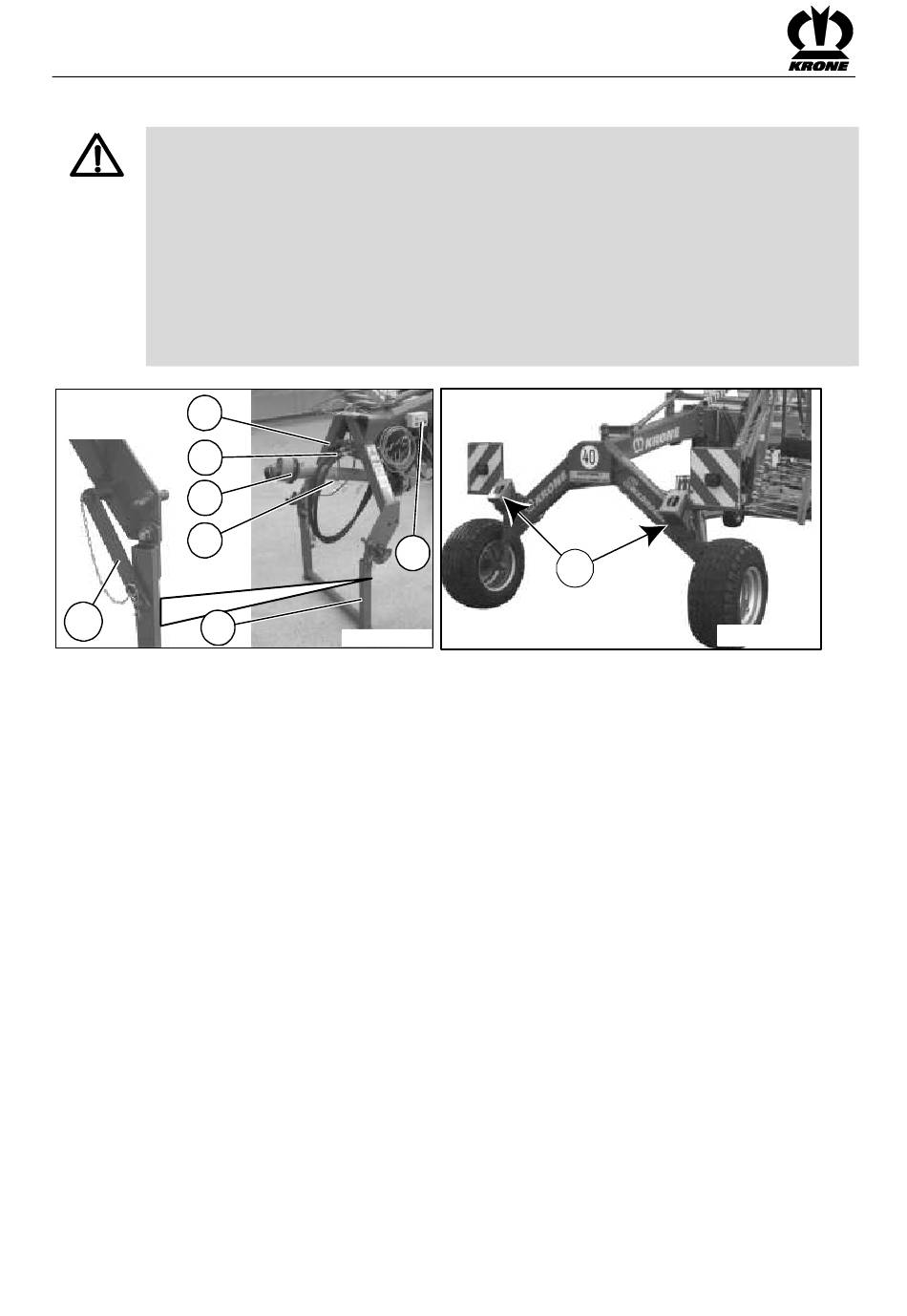

Abb. 42:
Pos : 28.22 /BA/Bedienung /Sc hwader/Abbau/Abbau vom Traktor T ext @ 2 \mod_1202979063452_6.doc x @ 63677 @ @ 1
• Ebene, trockene und ausreichend tragfähige Standfläche wählen.
• Abstellstütze (1) nach unten schwenken und mit Strebe (2) verriegeln.
• Unterlenker absenken, bis die Maschine auf der Abstellstütze steht.
• Gelenkwelle (3) abkuppeln und auf die dafür vorgesehene Halterung (4) ablegen.
• Hydraulikschläuche (5) abkuppeln und in die dafür vorgesehenen Halterungen stecken.
• Verbindung des Beleuchtungskabels (6) zwischen Schlepper und Schwader lösen und in
die dafür vorgesehenen Halterungen stecken.
• Stromversorgungsstecker (7) (optional) zwischen Schlepper und Schwader lösen und in die
dafür vorgesehenen Halterungen stecken.
• Vorlegekeile (8) vom Fahrwerk abnehmen und vor bzw. hinter die Räder legen.
• Unterlenkerzapfen des Traktors soweit absenken, dass der Traktor gefahrlos weggefahren
werden kann.
