6.2

Montage Bereifung Hauptfahrwerk

GEFAHR! – Kippgefahr beim Anheben der Maschine!
Auswirkung: Lebensgefahr, schwere Verletzungen oder schwere Schäden an der Maschine.
• Maschine vorsichtig anheben.
• Maschine mit geeigneten Abstützelementen sichern.
Pos : 22.10.2 /BA/Ers tinbetriebn ahme/Sc hwader/F ahr wer k monti eren/H auptfahr wer k Bil d SW 1010 @ 8\mod_1218716829014_6.doc x @ 107761 @ @ 1
1

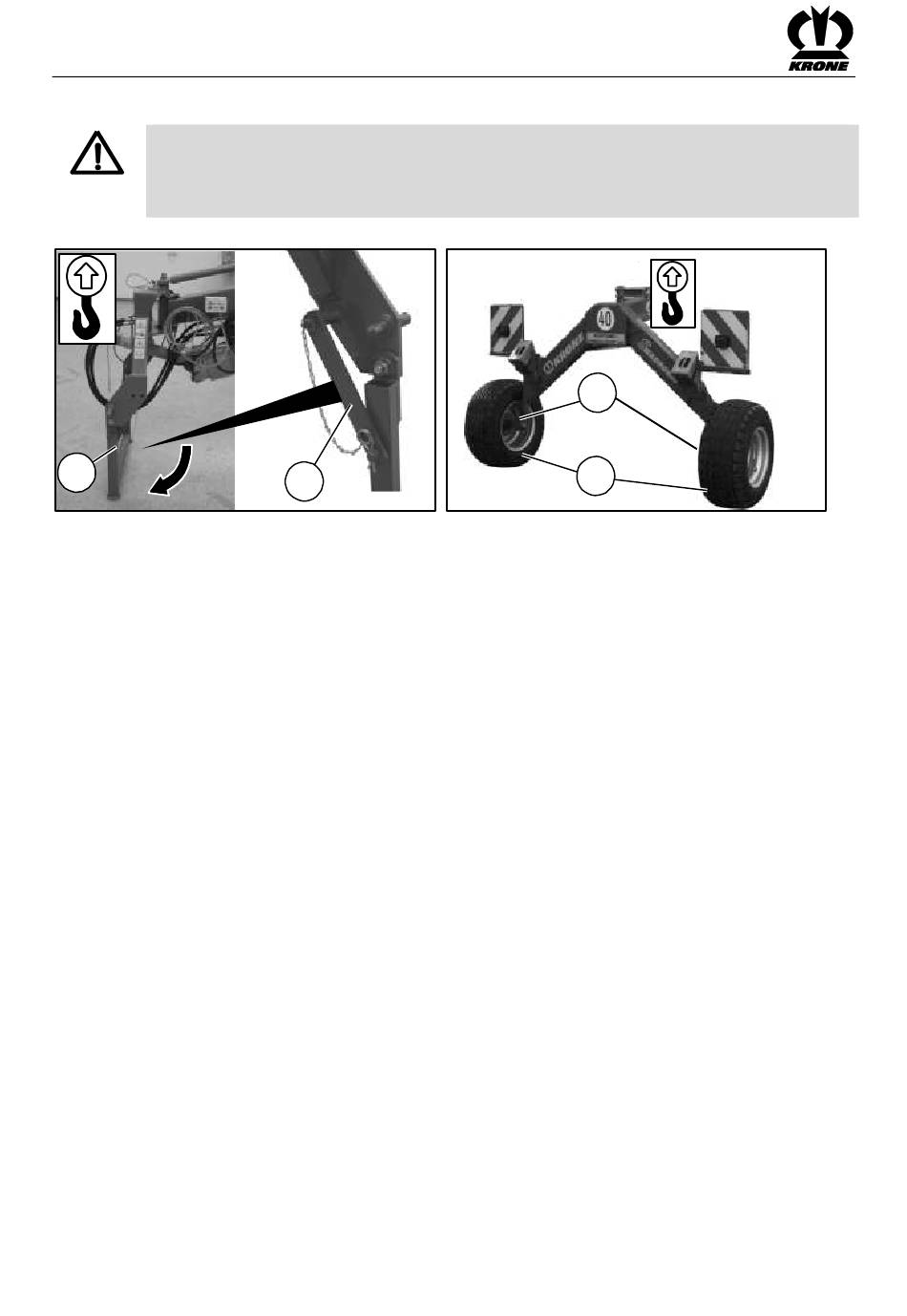

Abb. 6:
Pos : 22.10.3 /BA/Ers tinbetriebnahme/Sc hwader/F ahr wer k monti eren/H auptfahr wer k Text SW 1010 @ 8 \mod_1218716926826_6.doc x @ 107782 @ @ 1
• Maschine vorsichtig vom LKW entladen.
• Maschine gegen Wegrollen sichern.
• Den vorderen Teil des Rahmens in einen Kran einhängen und soweit anheben, dass die
Abstellstütze (1) herunter geschwenkt werden kann.
• Abstellstütze (1) nach unten schwenken.
• Strebe (2) in dieser Position arretieren und mit Federstecker sichern.
• Maschine auf Abstellstütze abstellen.
• Den hinteren Teil des Rahmens in einen Kran einhängen und soweit anheben, dass die
Räder (3) montiert werden können.
• Maschine mit geeigneten Abstützelementen sichern.
• Hilfsräder demontieren.
• Laufachsstummel demontieren und von außen montieren (Muttern (4) mit 800 Nm
anziehen).
• Räder von außen auf die Radnabe montieren (Muttern der Radnabe anziehen).
• Maschine auf Räder abstellen.
