Erstinbetriebnahme
Pos : 22.16 /BA/Ers tinbetriebnahme/Sc hwader/Swadro 1010/M ontag e des Schutz bügels am mittl eren Kreis el @ 8\mod_1218794250265_6.doc x @ 108347 @ 2 @ 1

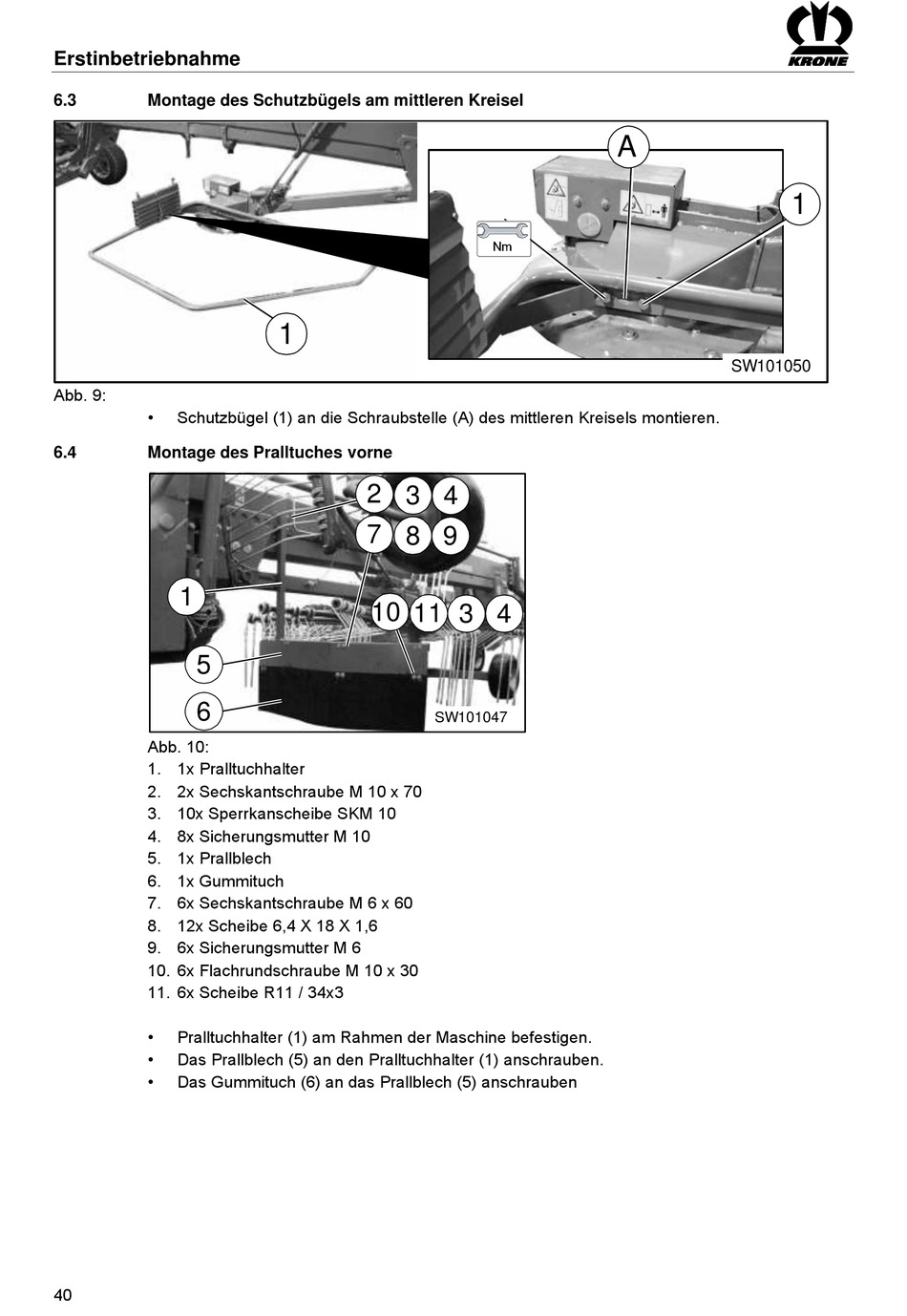

6.3 Montage des Schutzbügels am mittleren Kreisel
Abb. 9:
• Schutzbügel (1) an die Schraubstelle (A) des mittleren Kreisels montieren.
Pos : 22.17 /BA/Ers tinbetriebnahme/Sc hwader/Swadro 1010/M ontag e des Pr alltuches vor ne @ 8\mod_1219296182066_6.doc x @ 111418 @ 2 @ 1
6.4

Montage des Pralltuches vorne

1
5
6
Abb. 10:
1. 1x Pralltuchhalter
2. 2x Sechskantschraube M 10 x 70
3. 10x Sperrkanscheibe SKM 10
4. 8x Sicherungsmutter M 10
5. 1x Prallblech
6. 1x Gummituch
7. 6x Sechskantschraube M 6 x 60
8. 12x Scheibe 6,4 X 18 X 1,6
9. 6x Sicherungsmutter M 6
10. 6x Flachrundschraube M 10 x 30
11. 6x Scheibe R11 / 34x3
• Pralltuchhalter (1) am Rahmen der Maschine befestigen.
• Das Prallblech (5) an den Pralltuchhalter (1) anschrauben.
• Das Gummituch (6) an das Prallblech (5) anschrauben
Pos : 22.18 /Layout Module /---------------Seitenumbr uch---------------- @ 0\mod_1196175311226_0.doc x @ 4158 @ @ 1
40
1
2
3 4
7
8 9
10
11
SW101047
A
3 4
1
SW101050
