Schwaden ohne Schwadtuch

5

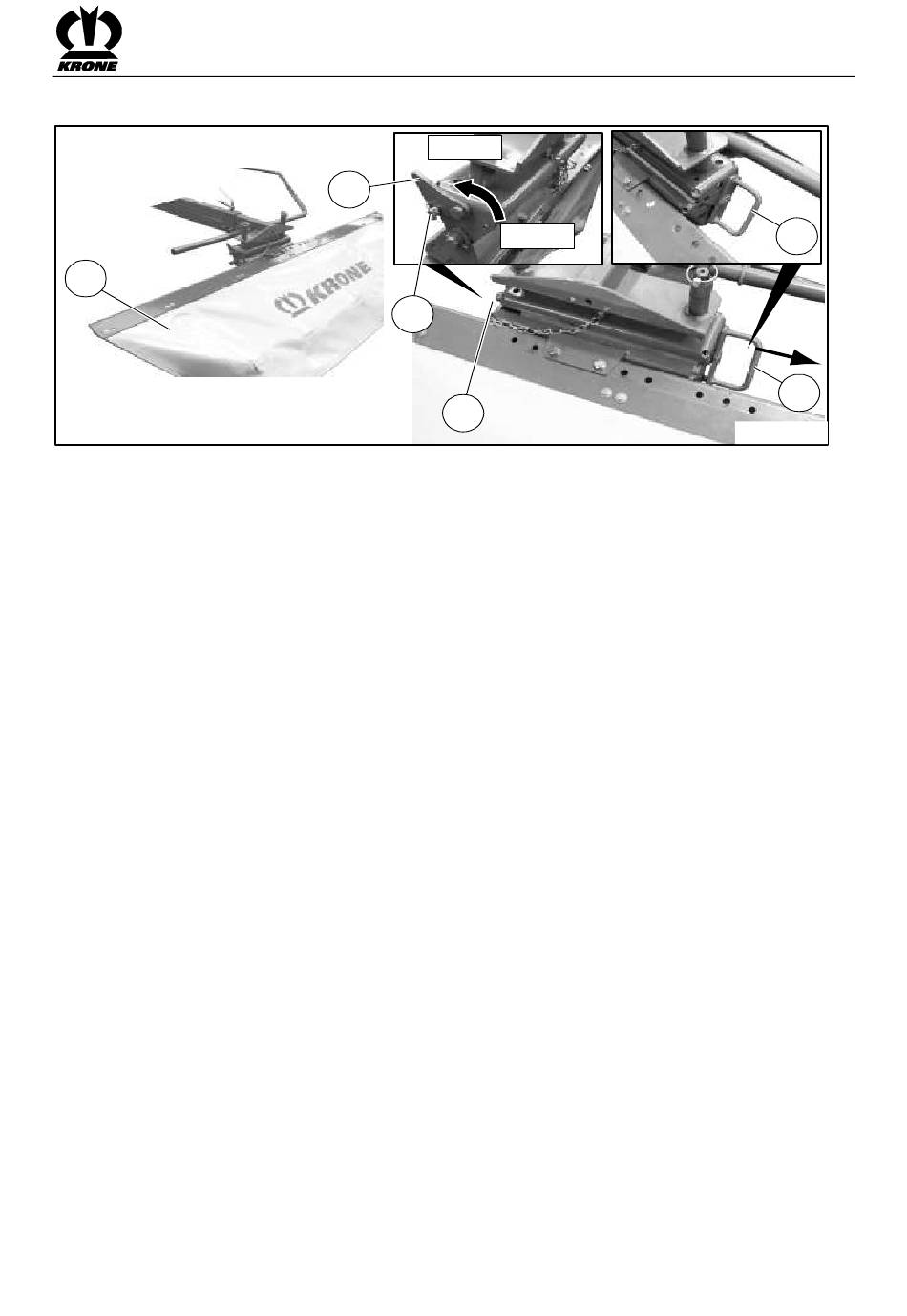

Abb. 30:
• Klappstecker (1) abziehen.
• Sicherungslasche (2) nach hinten in Pos.(II) schwenken und mit Klappstecker (1) sichern.
• Federstecker (3) von Arretierbolzen (4) ziehen.
• Arretierbolzen (4) nach rechts ziehen Schwadtuch (5) nach oben schwenken.
• Über Arretierbolzen (4) Schwadtuch festsetzen und mit Federstecker (3) sichern.
