Zinken Tauschen (Im Reparaturfall) - Krone Swadro 1010 Originalbetriebsanleitung

Wartung
Pos : 34.23.1 /Ü berschriften/Ü berschriften 2/U-Z/Z Zinken tauschen (im Reparaturfall) @ 224\mod_1392293057621_6.doc x @ 1816106 @ 2 @ 1
11.7

Zinken tauschen (im Reparaturfall)

Pos : 34.23.2 /BA/Wartung/Sc hwader/Zi nken / Zi nkenarme/Zi nken taus chen- ohne und mit Abweisbl ec h innen- Swadro 1400 Plus_Bild @ 381\mod_1444051098075_6.doc x @ 2750347 @ @ 1
I
SWN1400036_3

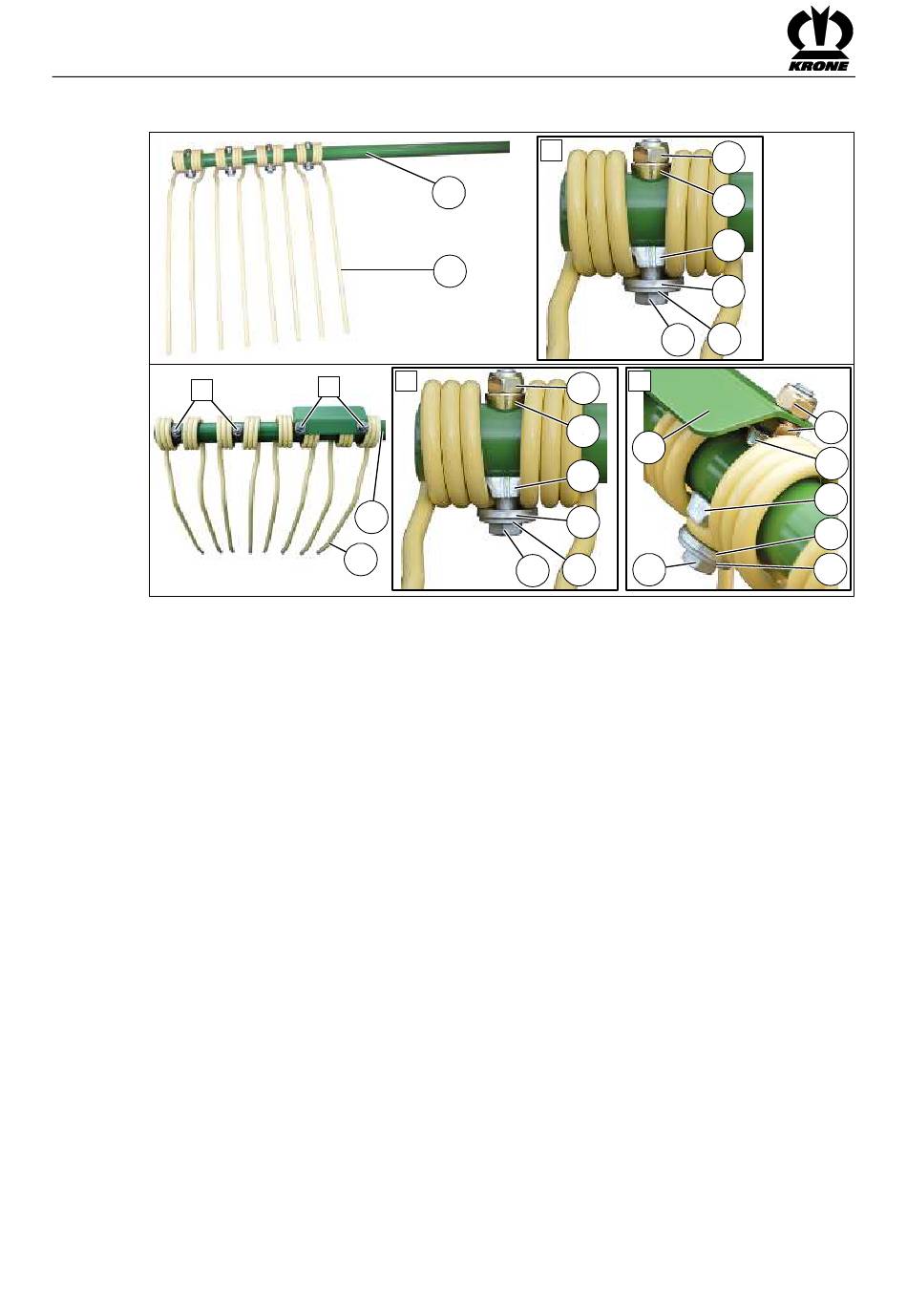

Abb. 57
Pos : 34.23.3 /BA/Wartung/Sc hwader/Zi nken / Zi nkenarme/Zi n ken taus chen- ohne und mit Abweisbl ec h innen- Swadro 1400 Plus_T abell e @ 381\mod_1444051564424_6.doc x @ 2750510 @ @ 1
1 Zinken
3 Sicherungsmutter M12
5 Zinkenauflage
7 Sperrkantscheibe SKB 12
9 Sechskantschraube M12 x 100 - 10.9
Kleber (Hochfest) (Bestell-Nr. 938 627 0)
Pos : 34.23.4 /BA/Wartung/Sc hwader/Zi nken / Zi nkenarme/Zi nken taus chen (im Reparaturfall) mi t/ ohne Abweis blec h_Text @ 381\mod_1444051432268_6.doc x @ 2750479 @ @ 1
• Um den gebrochenen Zinken zu demontieren, alle Zinken vor dem gebrochenen Zinken
demontieren.
• Den gebrochenen Zinken demontieren.
Neuen Zinken montieren
• Die Zinkenauflage in den Zinken einlegen. Dabei darauf achten, dass die Zinkenauflage
gemäß der Abbildung positioniert ist.
• Den Zinken mit der Zinkenauflage auf den Zinkenarm aufschieben.
• Die Sechskantschraube mit der Sperrkantscheibe und der Scheibe von unten durch die
Zinkenauflage und den Zinkenarm führen.
• Den Kleber (Hochfest) auf den Gewindeüberstand der Sechskantschraube auftragen.
• Die Unterlage, die Sicherungsmutter und ggf. das Abweisblech montieren.
• Die Zinken am Zinkenende anheben und die Sicherungsmutter mit dem
Anziehdrehmoment = 95 Nm festziehen.
• Mit allen Zinken wie oben beschrieben verfahren.
Pos : 35 /Layout M odul e /---------------Seitenumbruc h---------------- @ 0\mod_1196175311226_0.doc x @ 4158 @ @ 1
88
2
1
I
II
2
1
I
8
II
3
4
10
5
6
8 7 9
2 Zinkenarm
4 Unterlage
6 Scheibe 13 x 35 x 5
8 Sechskantschraube M12 x 85 - 10.9
10 Abweisblech
3
4
5
6
7
3
4
5
6
7
