Kreiselfahrwerk einstellen

Pos : 30.6.2 /BA/Sicherheit/8. Vorauss etzungen/H andlungs anweisung für alle M asc hinen/H andlungsanweisung: M asc hine s tillsetzen und sichern @ 274\mod_1404365253849_6.doc x @ 2065075 @ @ 1
• Die Maschine stillsetzen und sichern, siehe Kapitel Sicherheit -> Sicherheitsroutinen
„Maschine stillsetzen und sichern".
Pos : 30.6.3 /Übersc hriften/Übersc hriften 3/K-O/KKreis elfahr wer k vorne @ 8\mod_1219155416420_6.doc x @ 110457 @ 3 @ 1
10.1.1

Kreiselfahrwerk vorne

Pos : 30.6.4 /BA/Eins tell ung en/Sc hwader/Kreis elfahr wer k/Hinweis s chweres Futter - F ahr wer k innen möglichst niedrig ei nstellen @ 4\mod_1213084838226_6.doc x @ 86149 @ @ 1
Hinweis
Bei schwerem Futter Fahrwerk innen möglichst niedrig einstellen!
Pos : 30.6.5 /BA/Eins tell ung en/Sc hwader/Kreis elfahr wer k/Kr eiselfahr wer k Bild Swadro 1010 @ 8 \mod_1219155338858_6.doc x @ 110436 @ @ 1
1

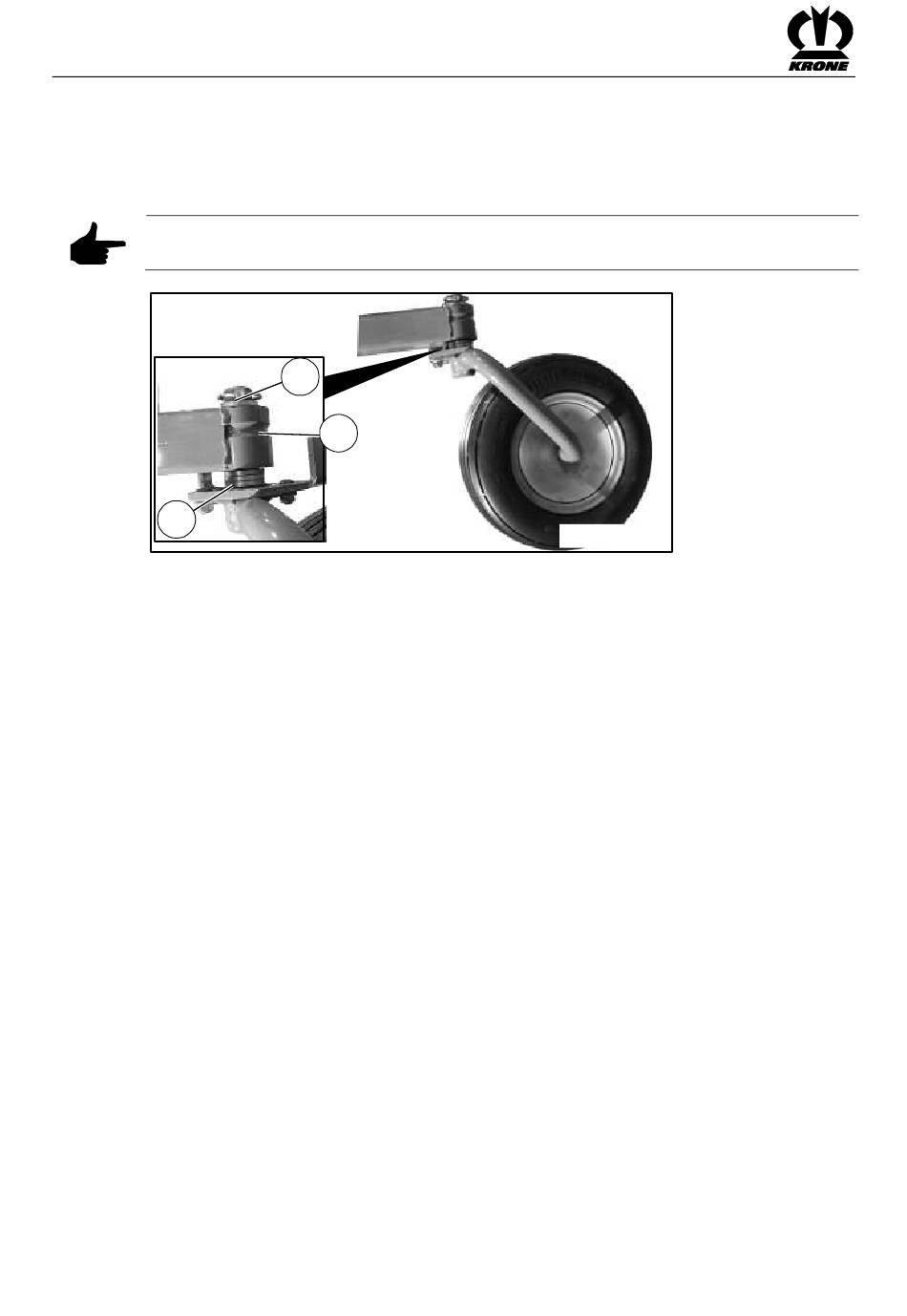

Abb. 43:
Pos : 30.6.6 /BA/Eins tell ung en/Sc hwader/Kreis elfahr wer k/Kr eiselfahr wer k Text SW 1010 @ 8\mod_1219155706451_6.doc x @ 110499 @ @ 1
Bei bestimmten Einsatzverhältnissen kann es erforderlich werden das Fahrwerk Innen niedriger
einzustellen um saubere Rechenarbeit zu gewährleisten. Dazu können die am Laufrad
vorhandenen Unterlegscheiben (2) wahlweise unter- oder oberhalb der Laufradlagerung
montiert werden.
Werkseitige Einstellung:
• Inneres Rad: eine Scheibe unterhalb der Lagerung
• Äußeres Rad: drei Scheiben unterhalb der Lagerung
• Dazu die Kreiselarme nur soweit anheben , dass die Umstellarbeiten durchgeführt werden
können.
• Die hinteren Tasträder demontieren und in gewünschte Pos. wieder montieren.
