14.4

Antriebsgetriebe hinten

Pos : 40.19.2 /BA/Wartung/Öl kontroll e_Wechsel/Sc hwader/Antri ebsg etrebe/Antri ebsgetriebe hinten oben T ext @ 8\mod_1219224024633_6.doc x @ 111271 @ @ 1
Das Antriebsgetriebe hinten besteht aus einem oberen (I) und unteren (II) Getriebe.

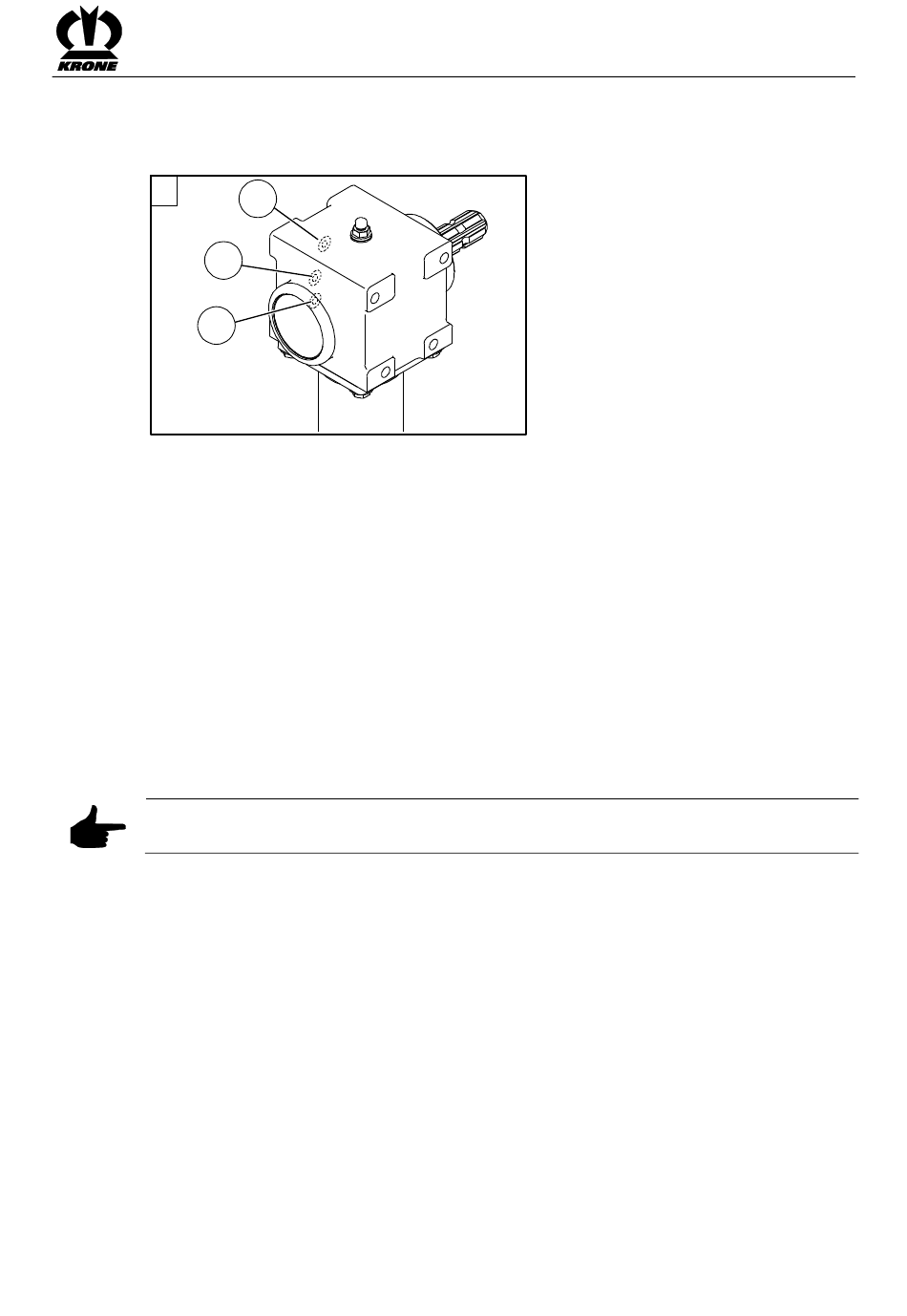

oberer (I) Teil des Antriebsgetriebes hinten
Pos : 40.19.3 /BA/Wartung/Öl kontroll e_Wechsel/Sc hwader/Antri ebsg etrebe/Antri ebsgetriebe hinten oben SW 1010 Bild @ 8\mod_1219218539602_6.doc x @ 111029 @ @ 1
I
1
2
Abb. 65:
Pos : 40.19.4 /BA/Wartung/Öl kontroll e_Wechsel/Öl kontrolle / Öl wec hs el Inter vall: siehe Kapitel Wartung „Wartungstabell e" @ 134 \mod_1350483605921_6.doc x @ 1188108 @ @ 1
Intervall für Ölkontrolle und Ölwechsel: siehe Kapitel Wartung „Wartungstabelle"
Pos : 40.19.5 /BA/Wartung/Öl kontroll e_Wechsel/Ölqualität/Öl meng e: siehe Kapi tel Technisc he Daten der Masc hi ne @ 371 \mod_1441958324612_6.doc x @ 2710771 @ @ 1
Ölqualität/Ölmenge: siehe Kapitel Technische Daten der Maschine „Betriebsstoffe"
Pos : 40.19.6 /BA/Wartung/Öl kontroll e_Wechsel/Öl kontrolle_ALT Öl kontr olle SAE 90 @ 493\mod_1487175787204_6.doc x @ 3313110 @ @ 1
Ölkontrolle:
• Kontrollschraube (1) herausdrehen.
• Ölniveau bis Bohrung (1).
• ggf. Öl nachfüllen (SAE 90).
• Kontrollschraube (1) eindrehen.
Pos : 40.19.7 /BA/Wartung/Öl kontroll e_Wechsel/Öl wechs el_ALT/Ölwec hs el Version1 (Bel üftungs filter) @ 493\mod_1487179797179_6.doc x @ 3313634 @ @ 1
Ölwechsel:
• Ölablassschraube (2) herausdrehen
• Öl in einen geeigneten Behälter auffangen
• Ölablassschraube (2) eindrehen
• Öl auffüllen (3) (Ölniveau bis Bohrung(1))
• Kontrollschraube (1) und Belüftungsfilter (3) wieder eindrehen.
Pos : 40.19.8 /BA/Wartung/Öl kontroll e_Wechsel/Hi nweis - Altöl or dnungsg emäß ents orgen @ 0\mod_1197008117002_6.doc x @ 15543 @ @ 1
Hinweis
Altöl ordnungsgemäß entsorgen.
Pos : 40.19.9 /Layout Module /---------------Seitenumbr uch---------------- @ 0\mod_1196175311226_0.doc x @ 4158 @ @ 1
3
SW101030
Wartung – Getriebe
97
