Inbetriebnahme
Pos : 24.9 /Übersc hriften/Übersc hriften 3/F-J/HH ydrauli kleitungen ansc hließ en @ 0\mod_1199777037794_6.doc x @ 34237 @ 3 @ 1
7.1.1 Hydraulikleitungen anschließen
Pos : 24.10 /BA/Sic herheit/H ydr auli k/WARNUNG - Vertaus chen der H ydrauli kkl eitungen, wenn D W @ 168\mod_1368508723414_6.doc x @ 1456719 @ @ 1
WARNUNG! – Das Vertauschen der Hydraulikschläuche beim Anschließen an die
Traktorhydraulik führt zu vertauschten Funktionen.
Auswirkung: Verletzungen von Personen, schwere Schäden an der Maschine
• Identifizieren Sie die Hydraulikanschlüsse.
• Prüfen Sie immer den richtigen Anschluss der Verbindung zwischen Maschine und Traktor.
• Beim Anschließen und Abnehmen der Hydraulikschläuche an und von der Traktorhydraulik
darauf achten, dass die Hydraulik sowohl traktor- als auch maschinenseitig drucklos ist.
Pos : 24.11 /BA/Sic herheit/H ydr auli k/Ac htung - Verschmutz ung der H ydrauli kanlag e @ 2\mod_1202393336803_6.doc x @ 59148 @ @ 1
ACHTUNG! - Verschmutzung der Hydraulikanlage
Auswirkung: Schäden an der Maschine
• Beim Verbinden der Schnellkupplungen darauf achten, dass diese sauber und trocken sind.
• Auf Scheuer- und Klemmstellen achten.
Pos : 24.12 /BA/Inbetri ebnahme/H ydrauli kkupplungen ansc hließ en all e Maschi nen/Hi nweis H ydrauli kaufkl eber an der M asc hine beac hten @ 204\mod_1386153225929_6.doc x @ 1701905 @ @ 1
Hinweis
Hydraulikschläuche richtig anschließen.
• Die Hydraulikschläuche sind durch Ziffern und farbige Staubkappen gekennzeichnet.
Pos : 24.13 /BA/Maschi nenbeschr eibung/BiG PAc k/Handl ungsanweis ung: H ydrauli ks ysteme Traktor -Masc hine druc kl os / M asc hine stillsetzen und sichern @ 274\mod_1404364138167_6.doc x @ 2065016 @ @ 1
• Die Steuergeräte des Traktors auf Schwimmstellung stellen.
• Das Hydrauliksystem des Traktors und der Maschine drucklos schalten.
• Die Maschine stillsetzen und sichern, siehe Kapitel Sicherheit -> Sicherheitsroutinen
„Maschine stillsetzen und sichern".
Pos : 24.14 /BA/Inbetri ebnahme/Sc hwader /H ydr auli kanschl ussH ydr auli kl eitungen anschli eßen Swadr o 1010 @ 490\mod_1485333301505_6.doc x @ 3295749 @ @ 1
2

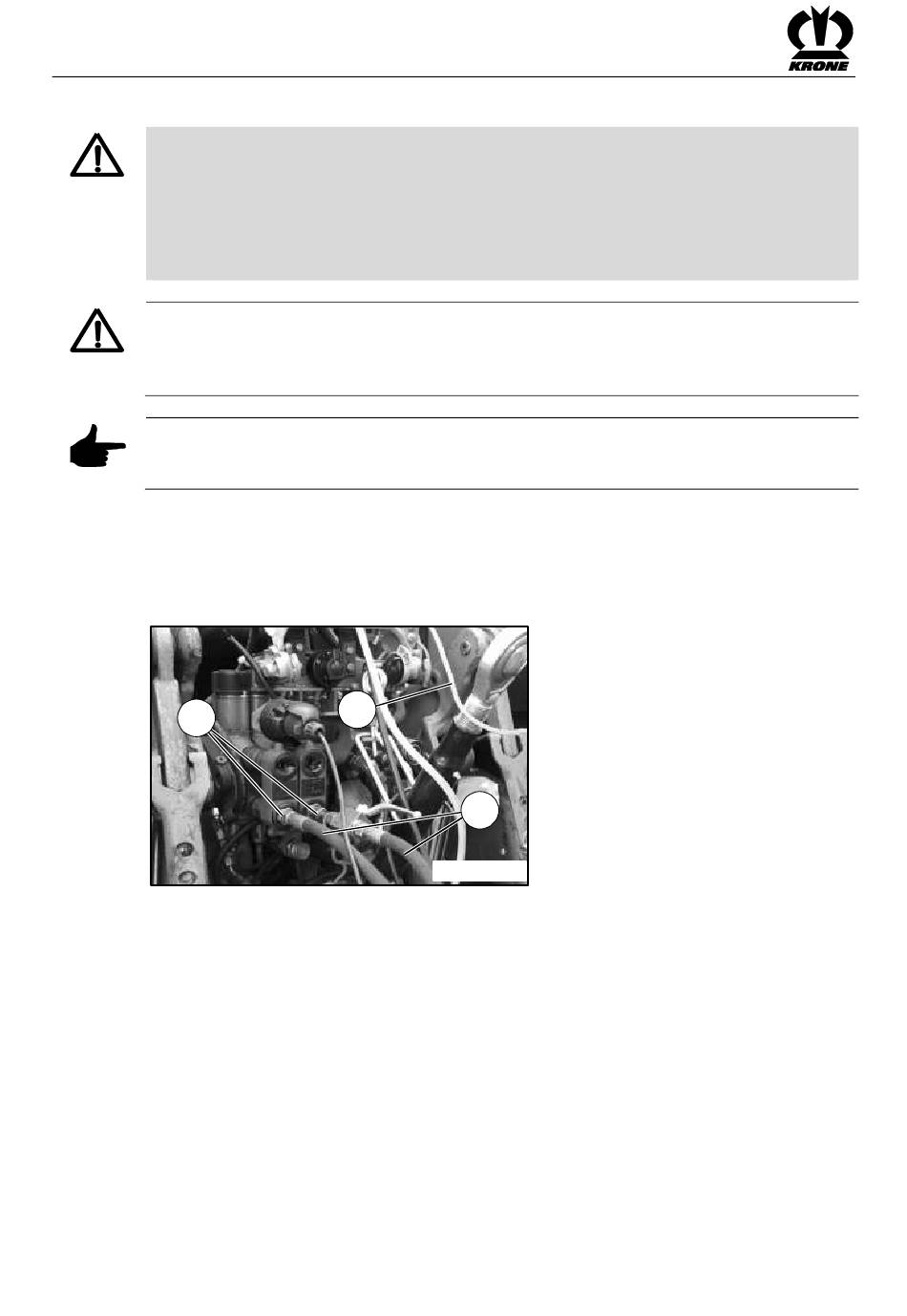

Abb. 18
Am Traktor werden für den Betrieb der Maschine zwei einfachwirkende Steuergeräte und ein
doppeltwirkendes Steuergerät benötigt.
• Die Hydraulikschläuche (1) in die Kupplungsmuffen (2) des Steuergeräts einkuppeln.
• Das Bedienseil (3) an einer geeigneten Stelle in der Traktorkabine ablegen.
Pos : 24.15 /Layout Module /---------------Seitenumbr uch---------------- @ 0\mod_1196175311226_0.doc x @ 4158 @ @ 1
46
3
1
SW101005
