Kreiselfahrwerk Mitte / Hinten - Krone Swadro 1010 Originalbetriebsanleitung

Pos : 30.6.8 /Übersc hriften/Übersc hriften 3/K-O/KKreis elfahr wer k mitte/hinten @ 8\mod_1219155460170_6.doc x @ 110478 @ 3 @ 1
10.1.2

Kreiselfahrwerk Mitte / hinten

Pos : 30.6.9 /BA/Eins tell ung en/Sc hwader/Kreis elfahr wer k/Hinweis s chweres Futter - F ahr wer k innen möglichst niedrig ei nstellen @ 4\mod_1213084838226_6.doc x @ 86149 @ @ 1
Hinweis
Bei schwerem Futter Fahrwerk innen möglichst niedrig einstellen!
Pos : 30.6.10 /BA/Ei nstellungen/Sc hwader/Kr eiselfahrwer k/Kreis elfahr wer k Bild Swadr o 807/810 @ 2\mod_1202882206196_6.doc x @ 62136 @ @ 1

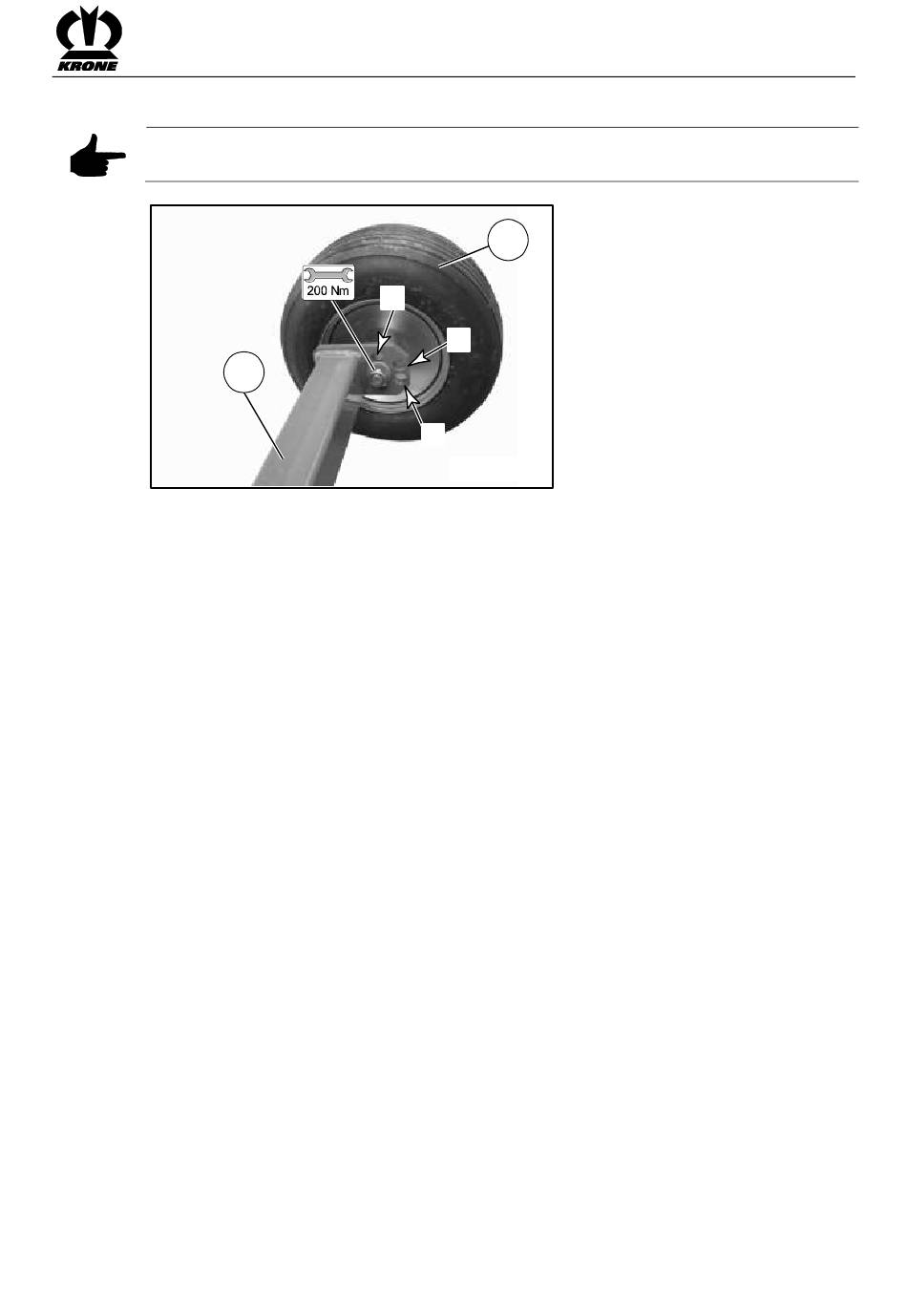

Abb. 44:
Pos : 30.6.11 /BA/Ei nstellungen/Sc hwader/Kr eiselfahrwer k/Kreis elfahr wer k T ext allgemein @ 2\mod_1202882266696_6.doc x @ 62155 @ @ 1
An den hinteren Tasträdern des rechten und linken Fahrwerks kann über das Fahrwerk die
Querneigung des Kreisels (zur Fahrtrichtung) und die Längsneigung (Kreisel kippt nach vorne)
verändert werden.
Pos : 30.6.12 /BA/Ei nstellungen/Sc hwader/Kr eiselfahrwer k/Kreis elfahr wer k Querneigung @ 2\mod_1202883118852_6.doc x @ 62174 @ @ 1
Querneigung:
Um ein optimales Arbeitsergebnis zu erzielen, kann die Querneigung (in Fahrtrichtung) für den
rechten und linken Kreisel einzeln über die hinteren Tasträder des entsprechenden Fahrwerks
(li. + re.) verändert werden.
Pos : 30.6.13 /BA/Ei nstellungen/Sc hwader/Kr eiselfahrwer k/Kreis elfahr wer k Vorgehens weis e Swadro 807_810 @ 2\mod_1202883960133_6.doc x @ 62212 @ @ 1
Nicht unter die angehobenen Kreisel treten.
• Die Kreiselarme nur soweit anheben, dass die Umstellarbeiten durchgeführt werden
können.
• Die hinteren Tasträder demontieren und in gewünschter Pos. wieder montieren.
Pos : 30.6.14 /BA/Ei nstellungen/Sc hwader/Kr eiselfahrwer k/Kreis elfahr wer k Längsneigung Swadro 807/810 @ 2 \mod_1202883301211_6.doc x @ 62193 @ @ 1
Längsneigung:
Eine Veränderung der Längsneigung (Kreisel kippt nach vorne) wird erreicht, wenn die hinteren
Tasträder (rechts und links) des Fahrwerks in den Positionen I, II, III umgesteckt werden.
Pos. I = geringste Kippwirkung
Pos. III = höchste Kippwirkung
Pos : 30.6.15 /BA/Ei nstellungen/Sc hwader/Kr eiselfahrwer k/Kreis elfahr wer k Vorgehens weis e Swadro 807_810 @ 2\mod_1202883960133_6.doc x @ 62212 @ @ 1
Nicht unter die angehobenen Kreisel treten.
• Die Kreiselarme nur soweit anheben, dass die Umstellarbeiten durchgeführt werden
können.
• Die hinteren Tasträder demontieren und in gewünschter Pos. wieder montieren.
Pos : 30.7 /Layout M odul e /---------------Seitenumbruc h---------------- @ 0\mod_1196175311226_0.doc x @ 4158 @ @ 1
I
2
1
II
III
SW700016
Einstellungen
71
