Einstellung der Entlastungsfedern

Pos : 30.15.2 /BA/Sic herheit/7. Gefahr enhinweis e alt/Schwader/Gefahr - Einstellung an den Entlas tungsfedern @ 8\mod_1219211013399_6.doc x @ 110696 @ @ 1
GEFAHR! – Einstellung an den Entlastungsfedern!
Auswirkung: Lebensgefahr oder schwere Verletzungen.
Die Einstellung der Entlastungsfeder nur in Vorgewendestellung des hinteren Kreisels
•
durchführen. In Arbeitsstellung steht die Entlastungsfeder unter hoher Zugspannung.
• Das Abnehmen der Entlastungfedern in Arbeitsstellung kann zu schweren Verletzungen
führen.
• Die unteren Einschraubstücke an den Entlastungsfedern müssen ganz eingeschraubt
sein.
Pos : 30.15.3 /BA/Ei nstellungen/Sc hwader/Entl astungsfeder/Entlastungsfeder hinter er Kr eis el SW 1010 @ 8\mod_1219211304868_6.doc x @ 110737 @ @ 1

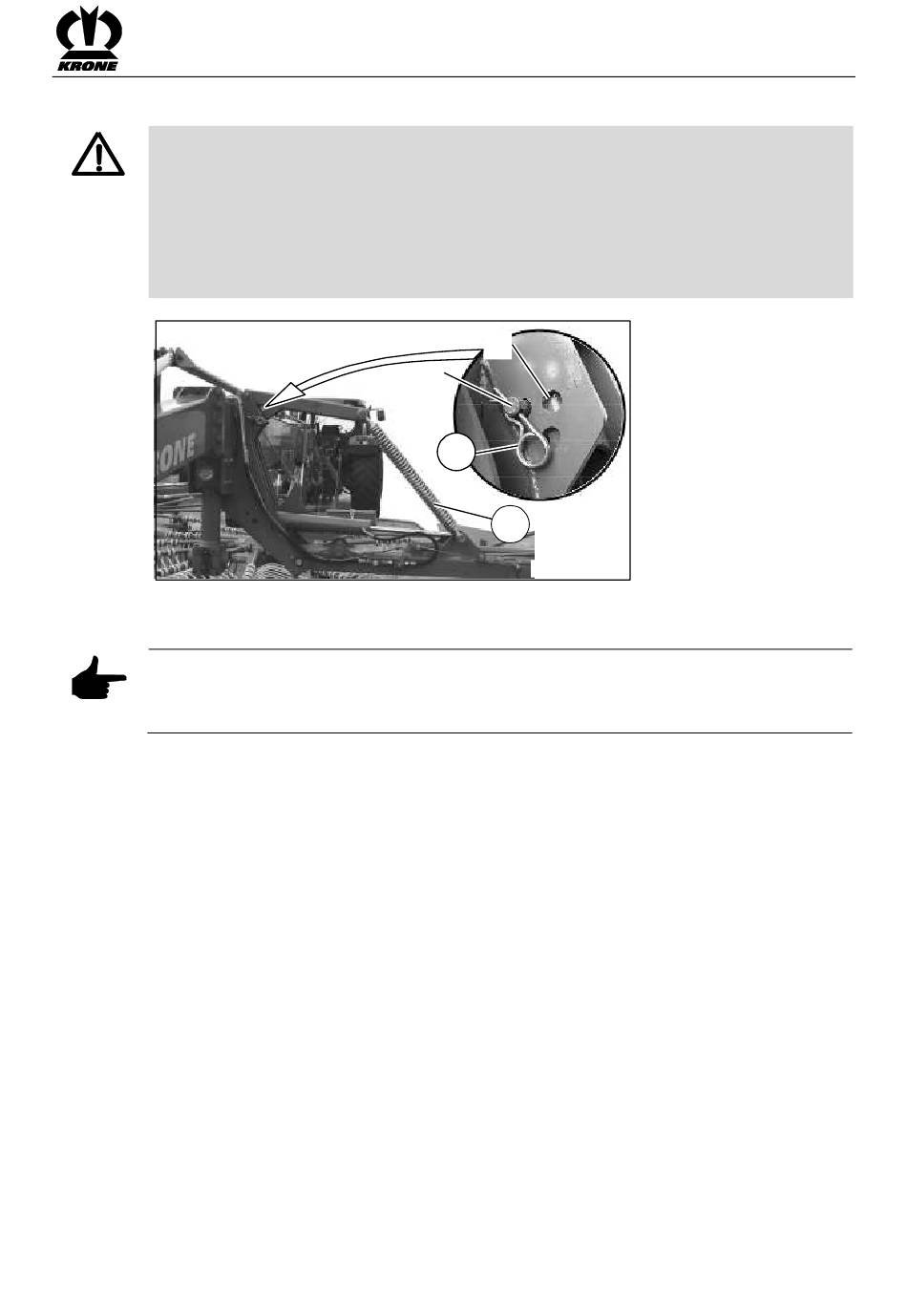

Abb. 49:
Über die Entlastungsfeder (1) wird der Bodendruck des
Hinweis
Zur Einstellung der Entlastungsfeder den hinteren Kreisel in die Vorgewendestellung bringen.
Nur in dieser Stellung kann und darf eine Veränderung für die Federvorspannung der
Entlastungsfedern vorgenommen werden.
Position "a" = geringste Entlastung
Position "b" = höchste Entlasung
