Krone Swadro 1010 Originalbetriebsanleitung Seite 62

Bedienung
Pos : 26.39.1 /BA/Sic herheit/7. Gefahr enhinweis e alt/WARNUNG - Quetsc hgefahr @ 2\mod_1202971999343_6.doc x @ 63367 @ @ 1
WARNUNG! – Quetschgefahr
Auswirkung: Verletzungen an den Händen
Schutzbügel nicht im Bereich der Drehpunkte zum Schwenken anfassen.
Pos : 26.39.2 /BA/Bedienung /Sc hwader/Sc hutz büg el/Schutz bügel i n Trans por tstellung bring en hi nten rec hts Bil d SW 1010 @ 8\mod_1219144561748_6.doc x @ 109938 @ @ 1
2
9

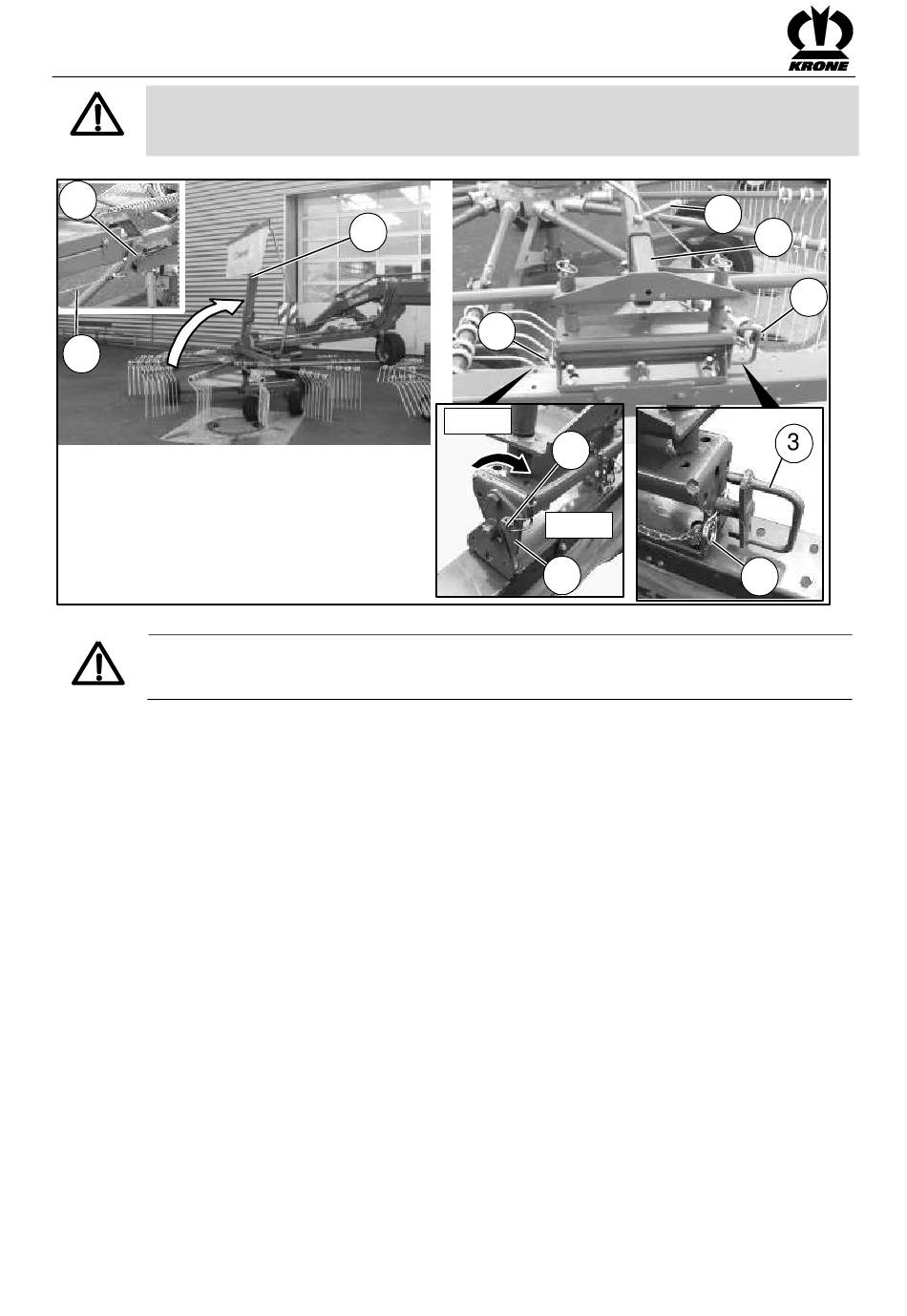

Abb. 35:
Pos : 26.39.3 /BA/Bedienung /Sc hwader/Sc hutz büg el/Schutz bügel i n Trans por tstellung bring en hi nten rec hts Text SW 1010 @ 8\mod_1219144602717_6.doc x @ 109959 @ @ 1
ACHTUNG!
Vor dem Umstellen von Arbeits in Transportstellung sicherstellen, dass das
Schwadtuch (1) pendelnd und die Sicherungslasche (7) sich in Pos.(I) befindet.
Schutz hinten rechts
• Stellschraube (5) lösen.
• Schwadtuch (6) einschieben.
• Stellschraube (5) anziehen und sichern.
• Federstecker (4) von Arretierbolzen (3) ziehen.
• Arretierbolzen (3) nach rechts ziehen und mit Federstecker (4) sichern (Schwadtuch frei
pendelnd).
• Sicherungslasche (7) nach vorne in Pos.(I) schwenken und mit Klappstecker (8) sichern.
• Verriegelung (2) durch Ziehen an Seil (9) lösen und Schutzbügel (1) hochschwenken.
Pos : 26.40 /Layout Module /---------------Seitenumbr uch---------------- @ 0\mod_1196175311226_0.doc x @ 4158 @ @ 1
62
1
4
Pos.II
SW101020_1
5
8
Pos.I
7
6
3
4
