Krone Swadro 1010 Originalbetriebsanleitung Seite 96

Wartung – Getriebe
Pos : 40.17.10 /BA/Wartung/Öl kontr olle_Wec hs el/Schwader/Antriebsgetrebe/Antriebsgetriebe vor ne unten T ext @ 8\mod_1219222068305_6.doc x @ 111250 @ @ 1

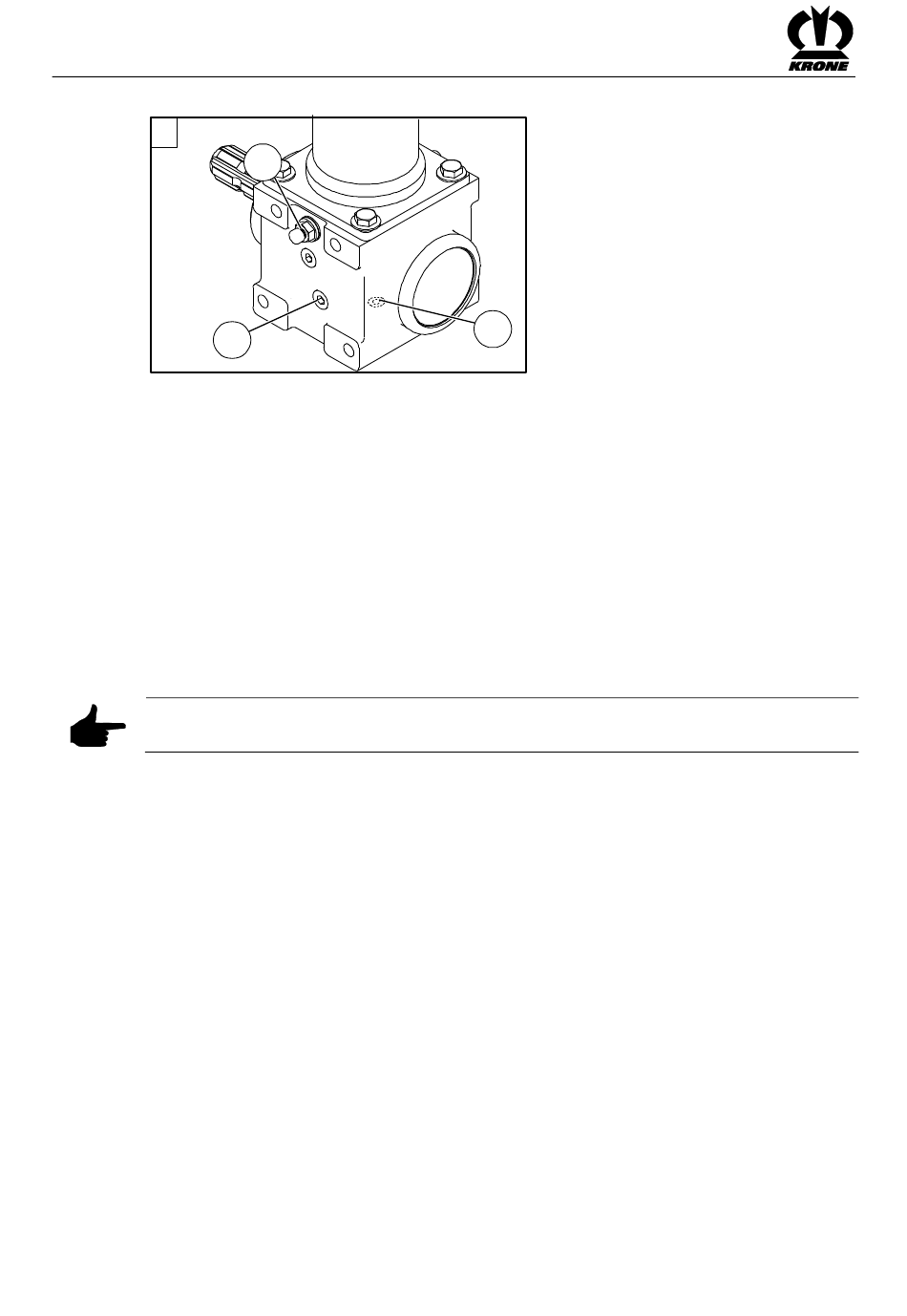

unterer (II) Teil des Antriebsgetriebes vorne
Pos : 40.17.11 /BA/Wartung/Öl kontr olle_Wec hs el/Schwader/Antriebsgetrebe/Antriebsgetriebe vor ne unten SW 1010 Bild @ 8\mod_1219218514165_6.doc x @ 111008 @ @ 1
II
1
Abb. 64:
Pos : 40.17.12 /BA/Wartung/Öl kontr olle_Wec hs el/Öl kontr olle / Öl wec hsel Inter vall: siehe Kapi tel Wartung „ Wartungstabelle" @ 13 4\mod_1350483605921_6.doc x @ 1188108 @ @ 1
Intervall für Ölkontrolle und Ölwechsel: siehe Kapitel Wartung „Wartungstabelle"
Pos : 40.17.13 /BA/Wartung/Öl kontr olle_Wec hs el/Ölqualität/Öl menge: si ehe Kapitel T ec hnische D aten der M asc hine @ 371\mod_1441958324612_6.doc x @ 2710771 @ @ 1
Ölqualität/Ölmenge: siehe Kapitel Technische Daten der Maschine „Betriebsstoffe"
Pos : 40.17.14 /BA/Wartung/Öl kontr olle_Wec hs el/Öl kontr olle_ALTÖl kontroll e SAE 90 @ 493 \mod_1487175787204_6.doc x @ 3313110 @ @ 1
Ölkontrolle:
• Kontrollschraube (1) herausdrehen.
• Ölniveau bis Bohrung (1).
• ggf. Öl nachfüllen (SAE 90).
• Kontrollschraube (1) eindrehen.
Pos : 40.17.15 /BA/Wartung/Öl kontr olle_Wec hs el/Ölwec hs el Belüftungs filter Öl abs augen @ 493\mod_1487180584266_6.doc x @ 3313665 @ @ 1
Ölwechsel:
• Belüftungsfilter (3) herausdrehen und Öl absaugen
• Öl in einen geeigneten Behälter auffangen
• Öl von oben einfüllen, (Ölniveau bis Bohrung (1))
• Belüftungsfilter (3) eindrehen.
Pos : 40.17.16 /BA/Wartung/Öl kontr olle_Wec hs el/Hi nweis - Altöl ordnungsgemäß ents orgen @ 0\mod_1197008117002_6.doc x @ 15543 @ @ 1
Hinweis
Altöl ordnungsgemäß entsorgen.
Pos : 40.18 /Layout Module /---------------Seitenumbr uch---------------- @ 0\mod_1196175311226_0.doc x @ 4158 @ @ 1
96
3
2
SW101029
