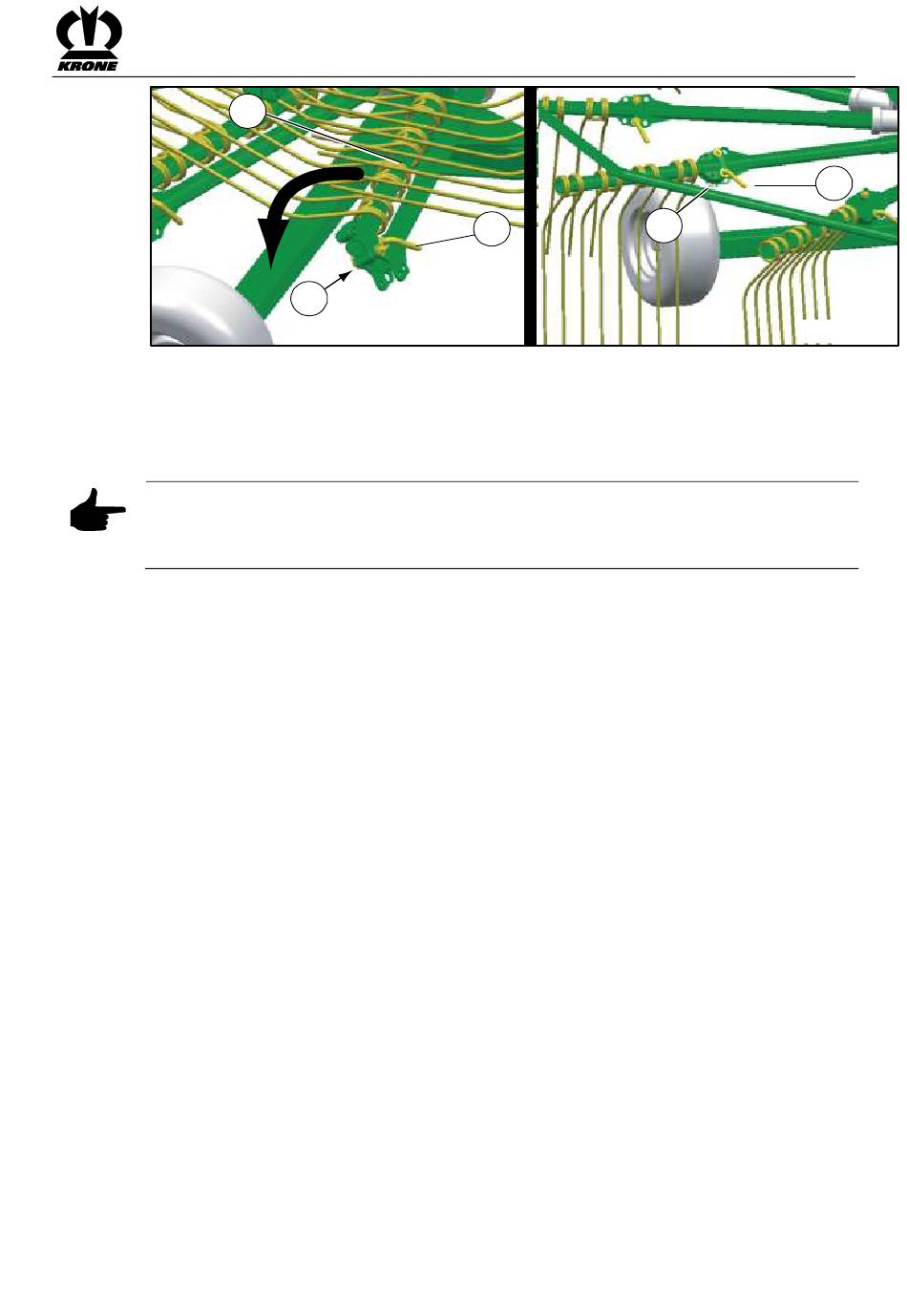

Abb. 27
• Klappsplint (1) ziehen.
• Bolzen (2) herausziehen.
• Zinkenarme (3) in Arbeitsstellung schwenken.
• Bolzen(2) einstecken und mit Klappsplint (1) sichern.
Hinweis
Bolzen (2) immer von oben einstecken, wenn sich der Zinkenarm im vorderen Bereich des
Kreisels befindet (Zinken berühren den Boden). Darauf achten, dass der Klappsplint (1) immer
richtig einrastet (Der Ring des Klappsplintes muss sich in der Nut des Schaftes befinden).
