6.5

Montage des Schwadtuches

9 10
1 11

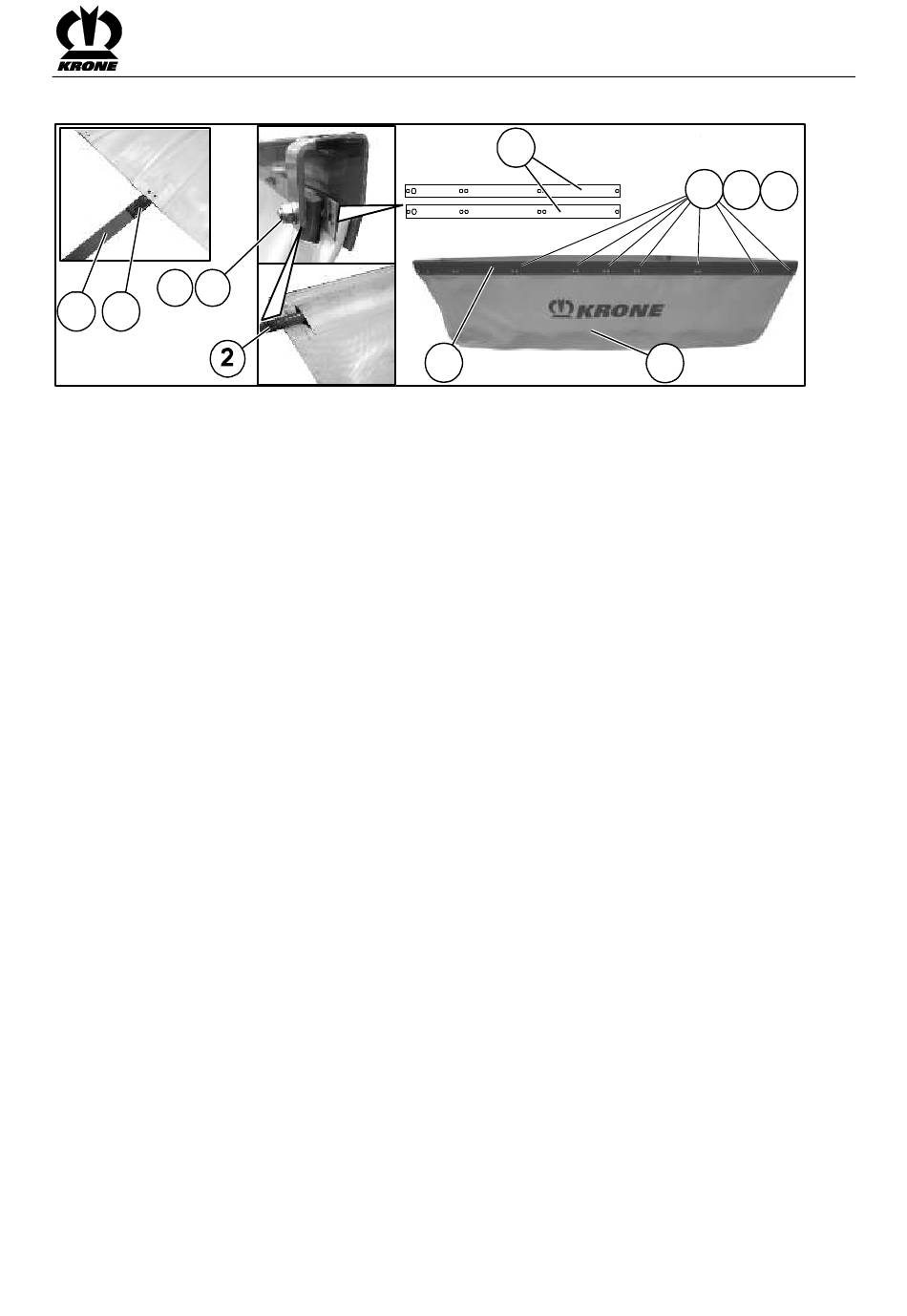

Abb. 11:
Das Schwadtuch wird zwischen den Kreiseln, unterhalb des Längsrahmens montiert. Die
Winkelleiste (5) ist werkseitig an der Maschine montiert.
Verstärkung (1)
Rundstahl (2)
Schwadtuch (3)
Bandstahl (4)
Winkelleiste (5)
Schrauben (6) (M 6 x 25)
Scheiben (7) ( (6,4 x 18 x 1,6)
Sicherungsmuttern (8) (NM 6)
Schraube (9) (M 10 x 50)
Sicherungsmutter (10) (NM 10)
Schutzhülse (11)
Schutzhülse (11) auf Verstärkung (1) schieben und mit Rundstahl (2) in die Taschen des
Schwadtuches (3) einstecken. Das Schwadtuch mit dem Bandstahl (4) an der Winkelleiste (5)
anschrauben. Rundstahl (2) zwischen der Winkelleiste und der Lasche anschrauben.
Befestigungsschraube nur soweit anziehen, dass der Rundstahl frei pendeln kann.
