10.4

Einstellbare Drosseln

Pos : 30.11.2 /BA/Ei nstellungen/Dr oss el/Dros sel n eins tell en allgemeiner T ext SW 1010 @ 8 \mod_1219208826149_6.doc x @ 110592 @ @ 1
Mit den einstellbaren Drosseln lassen sich die Senkgeschwindigkeiten
Maschine einstellen.
Die Drosseln sind werksseitig so eingestellt, dass das
Vorgewendestellung bzw. aus der Vorgewendestellung in Arbeitsstellung zeitverzögert (vorne,
mitte, hinten) erfolgt.
Durch unterschiedliche Schleppertypen und Öldrücke
Nachjustierung erforderlich werden.
Pos : 30.11.3 /BA/Ei nstellungen/Dr oss el/Hinweis Eins tell ung an den Dr oss eln ( Aus wirkung) @ 7\mod_1215525223776_6.doc x @ 103409 @ @ 1
Hinweis
Einstellung an den Drosseln
Schon kleinste Verstellungen an den Stiftschrauben bzw. Stellschrauben der Drosseln
bewirken eine große Veränderung der Aushub- und Absenkgeschwindigkeit.
Pos : 30.11.4 /BA/Ei nstellungen/Dr oss el/Hinweis Sechs kantmutter/Imbussc hraube kontern @ 7\mod_1215525389308_6.doc x @ 103430 @ @ 1
Hinweis
Einstellung an den Drosseln
Nach erfolgter Einstellung an den Drosseln die Sechskantmutter bzw. die Inbusschraube
wieder kontern und die Funktion überprüfen.
Pos : 30.11.5 /BA/Ei nstellungen/Dr oss el/Dros sel Bild 1,2,3 SW 1010 @ 8 \mod_1219209094571_6.doc x @ 110613 @ @ 1

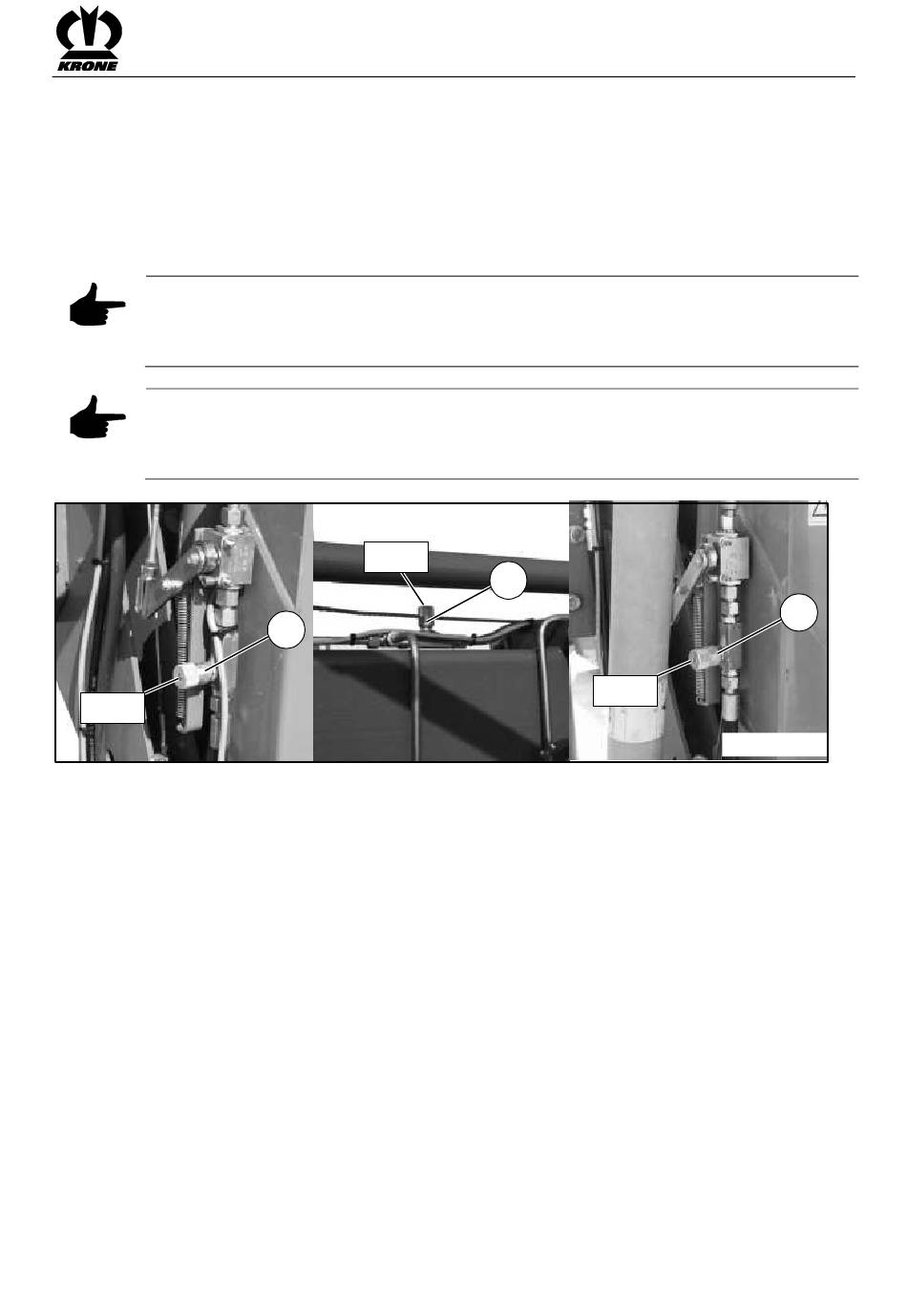

c/d
Abb. 47:
Pos : 30.11.6 /BA/Ei nstellungen/Dr oss el/Dros sel ( 1) SW 1010 mi ttler er Kr eisel @ 8\mod_1219209305430_6.doc x @ 110634 @ @ 1
Drossel (1)
Senkgeschwindigkeit des mittleren Kreisels.
• Innensechskantschraube (c) lösen
• Stiftschraube (d) ein- oder ausdrehen ( das Herausdrehen bewirkt eine Erhöhung des
Ölstromes und somit ein schnelleres Absenken des mittleren Kreisels).
Pos : 30.11.7 /BA/Ei nstellungen/Dr oss el/Dros sel ( 2) vorderer Kreis el @ 7 \mod_1215523502964_6.doc x @ 103349 @ @ 1
Drossel (2)
Senkgeschwindigkeit des vorderen Kreisels.
• Innensechskantschraube (c) lösen
• Stiftschraube (d) ein- oder ausdrehen (das Herausdrehen bewirkt eine Erhöhung des
Ölstromes und somit ein schnelleres Absenken des vorderen Kreisels).
Pos : 30.11.8 /BA/Ei nstellungen/Dr oss el/Dros sel ( 3) hi nterer Kreis el @ 7\mod_1215523600901_6.doc x @ 103369 @ @ 1
Drossel (3)
Senkgeschwindigkeit des hinteren Kreisels.
• Innensechskantschraube (c) lösen
• Stiftschraube (d) ein- oder ausdrehen (das Herausdrehen bewirkt eine Erhöhung des
Ölstromes und somit ein schnelleres Absenken des hinteren Kreisels).
Pos : 30.12 /Layout Module /---------------Seitenumbr uch---------------- @ 0\mod_1196175311226_0.doc x @ 4158 @ @ 1
c/d
2
der Kreisel an der
Ausheben der Kreisel in
kann über die Drosseln eine
1
c/d
Einstellungen
3
