Bedienung
Pos : 26.28 /Ü bersc hriften/Ü berschriften 2/P-T/S/Schwaden @ 444\mod_1459947218917_6.doc x @ 3029695 @ 2 @ 1
8.7
Schwaden
Pos : 26.29 /BA/Sic herheit/7. Gefahr enhinweis e alt/Sc hwader /Ac htung – Kollision von Traktor und Kreis elsc hutz en bei Kur venfahrten während des Ar beitsei ns atz es @ 443\mod_1459839481203_6.doc x @ 3028259 @ @ 1
ACHTUNG!
Sachschäden durch Kollision von Traktor und Kreiselschutzen
Bei Kurvenfahrten während des Arbeitseinsatzes kann es zu Schäden an der Maschine
kommen.
•
Den minimalen Kurvenradius so wählen, dass der Traktor mit den Kreiselschutzen nicht in
Berührung kommt.
Pos : 26.30 /BA/Bedienung /Sc hwader/Sc hwaden/Schwaden @ 444\mod_1459946814949_6.doc x @ 3029514 @ @ 1
•
Darauf achten, dass sich niemand im Arbeitsbereich der Maschine aufhält.
•
Die Unterlenker um ca. 100 mm anheben (Höhe der Unterlenkerzapfen zum Untergrund
ca. 630 mm).
•
Die Auslegearme in die Vorgewendestellung anheben.
•
Mit niedriger Motordrehzahl die Gelenkwelle einschalten.
•
Die Drehzahl langsam auf ca. 450 min
•
Die Auslegearme in die Arbeitsstellung absenken.
•
Um während des Arbeitseinsatzes die Bodenanpassung des Fahrwerks zu gewährleisten,
das einfachwirkende Steuergerät in Position („senken / Schwimmstellung") bringen.
•
Die Fahrgeschwindigkeit so wählen, dass das Erntegut sauber und vollständig
aufgenommen wird.
•
Ggf. die Arbeitshöhe nachstellen.
Pos : 26.31 /BA/F ahr en und Trans por t/Schwader/Vor ber eitung für die Straß enfahrt Z us atz Swadro 1010_Bild @ 490 \mod_1485352410862_6.doc x @ 3296442 @ @ 1

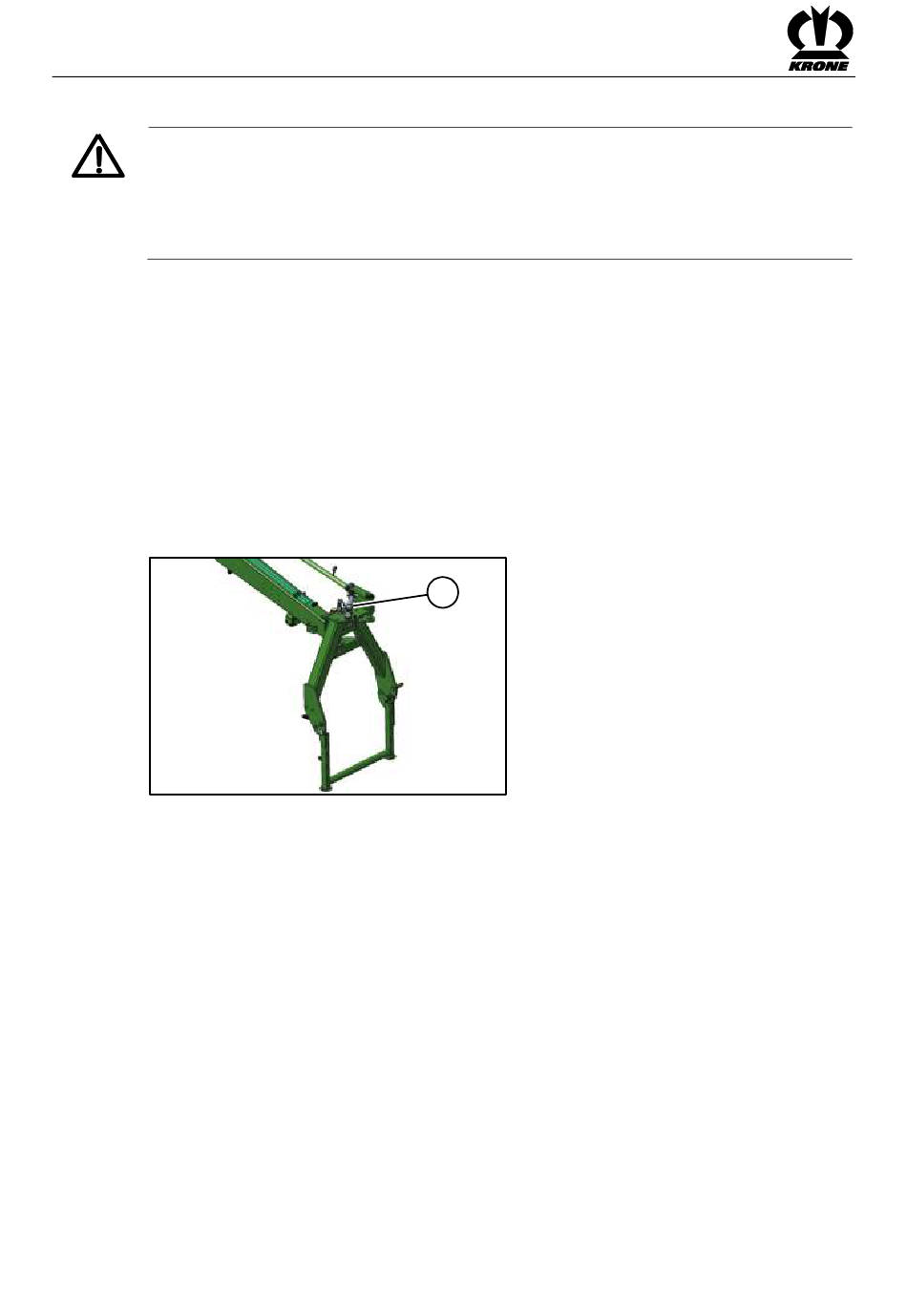

Abb. 33
Pos : 26.32 /BA/Bedienung /Sc hwader/Sc hwadenSc hwaden Z usatz Swadr o 1010 @ 490\mod_1485342438174_6.doc x @ 3296190 @ @ 1
Mit Hilfe des Zylinders wird der Wenderadius des Schwaders beeinflusst. Bei ausgefahrenem
Zylinder (2) wird bei Kurvenfahrt durch Überdeckung der Kreisel ein optimales Arbeitsergebnis
erzielt.
•
Vor dem Arbeitseinsatz das doppeltwirkende Steuergerät (3+) betätigen. Durch Ausfahren
des Zylinders vergrößert sich der Lenkwinkel. Die Maschine schwenkt weiter aus.
•
Nach dem Betätigen des Steuergeräts den Absperrhahn schließen.
•
Zum Einfahren des Zylinders (2) das doppeltwirkende Steuergerät (3-) betätigen. Durch
Einfahren des Zylinders verkleinert sich der Lenkwinkel.
•
Nach dem Betätigen des Steuergeräts den Absperrhahn schließen.
Pos : 26.33 /Layout Module /---------------Seitenumbr uch---------------- @ 0\mod_1196175311226_0.doc x @ 4158 @ @ 1
60
-1
erhöhen.
2
SW101064
