Erstinbetriebnahme
Pos : 22.27.1 /Ü berschriften/Ü berschriften 2/F-J/GGel enkwelle @ 0\mod_1199781879794_6.doc x @ 34535 @ 2 @ 1
6.10

Gelenkwelle

Pos : 22.27.2 /Ü berschriften/Ü berschriften 3/K-O/LLängenanpas sung @ 1\mod_1201687632810_6.doc x @ 53582 @ 3 @ 1
6.10.1 Längenanpassung
Pos : 22.27.3 /BA/Ers tinbetriebn ahme/Gelenkwelle/Tr aktor wec hs el Gel enkwellenlänge beachten @ 6\mod_1214996938591_6.doc x @ 97734 @ @ 1
ACHTUNG! - Traktorwechsel
Auswirkung: Materialschäden an der Maschine
Bei der erstmaligen Verwendung der Maschine und bei jedem Traktorwechsel Gelenkwelle auf
die korrekte Länge überprüfen. Sollte die Gelenkwelle in der Länge nicht an den Traktor
passen, unbedingt Kapitel „Längenanpassung der Gelenkwelle" beachten.
Pos : 22.27.4 /BA/Ers tinbetriebnahme/Gelenkwelle/Sc hwader /Läng enanpass ung Bild Sc hwader @ 292\mod_1410936317652_6.doc x @ 2299122 @ @ 1
2

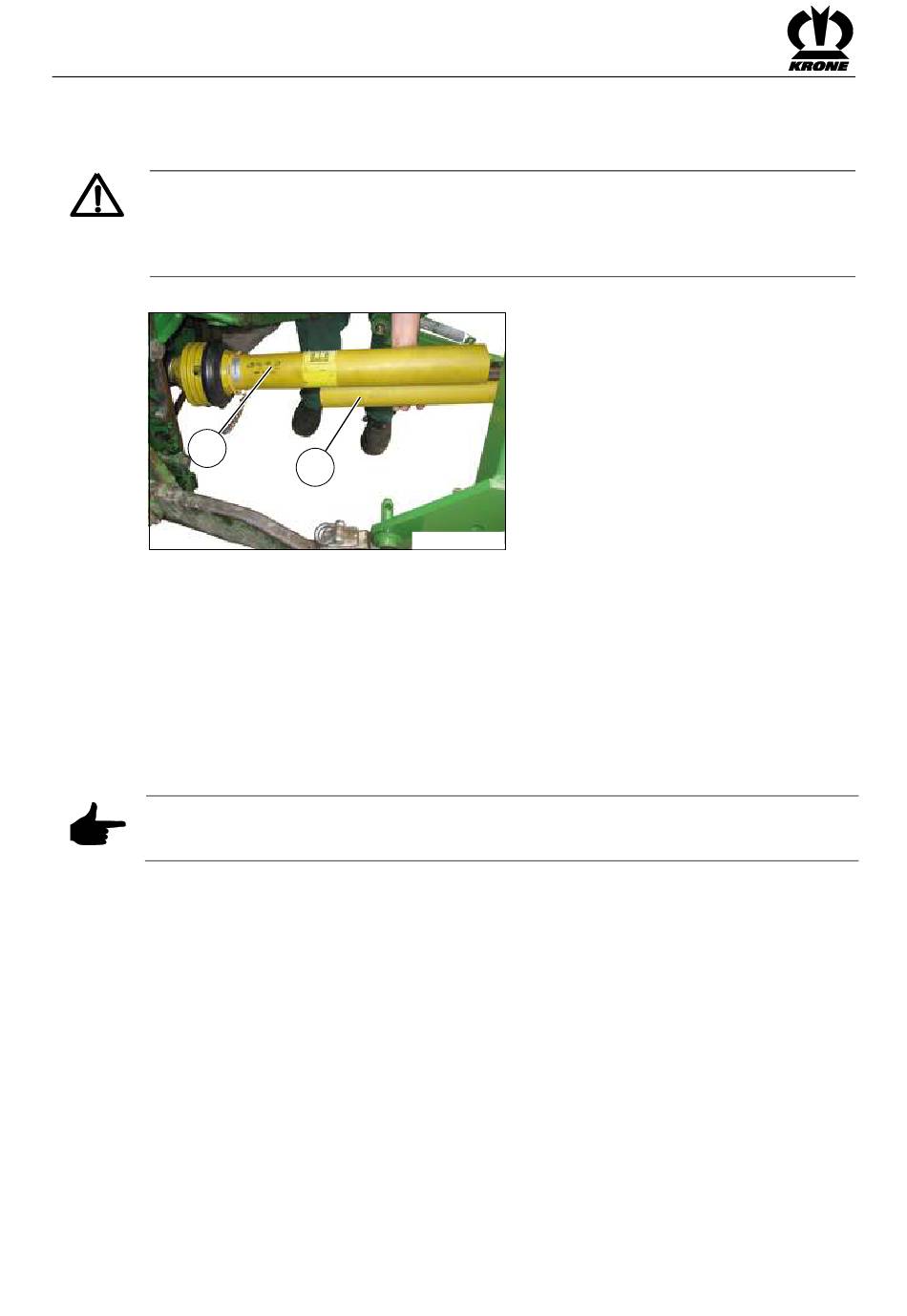

Abb. 16
Pos : 22.27.5 /BA/Ers tinbetriebnahme/Gelenkwelle/Sc hwader /Läng enanpass ung _mit Weitwinkel T ext_Sc hwader @ 2\mod_1202365111491_6.doc x @ 58862 @ @ 1
Die Gelenkwelle (1) muss in der Länge angepasst werden.
• Die Gelenkwelle auseinanderziehen.
• Je eine Hälfte (1) und (2) traktor- und maschinenseitig aufstecken.
(Die Weitwinkelkupplung muss geräteseitig montiert werden. Kennzeichnung auf der
Gelenkwelle beachten.)
• Kreiselschwader in die für die Gelenkwelle kürzeste Position bringen. (Dreipunktbock
ganz einschlagen)
• Die weitere Vorgehensweise entnehmen Sie bitte der Betriebsanleitung des
Gelenkwellenherstellers
Hinweis
Schwenkbereich und Freiraum für Gelenkwelle überprüfen! Berührungen der Gelenkwelle
durch Schlepper und Gerät führen zu Schäden. (z.B. Anhängevorrichtung, Anhängebock)
