Gelenkwelle montieren

Pos : 24.24 /BA/Ers tinbetriebnahme/Gelenkwelle/Tr aktor wec hs el Gel enkwellenl änge beachten @ 6\mod_1214996938591_6.doc x @ 97734 @ @ 1
ACHTUNG! - Traktorwechsel
Auswirkung: Materialschäden an der Maschine
Bei der erstmaligen Verwendung der Maschine und bei jedem Traktorwechsel Gelenkwelle auf
die korrekte Länge überprüfen. Sollte die Gelenkwelle in der Länge nicht an den Traktor
passen, unbedingt Kapitel „Längenanpassung der Gelenkwelle" beachten.
Pos : 24.25 /BA/Inbetri ebnahme/Sc hwader /Anbau Gel enkwelle/Anbau Gel enkwelle angehängte Schwader Bild @ 2\mod_1202398077960_6.doc x @ 59227 @ @ 1

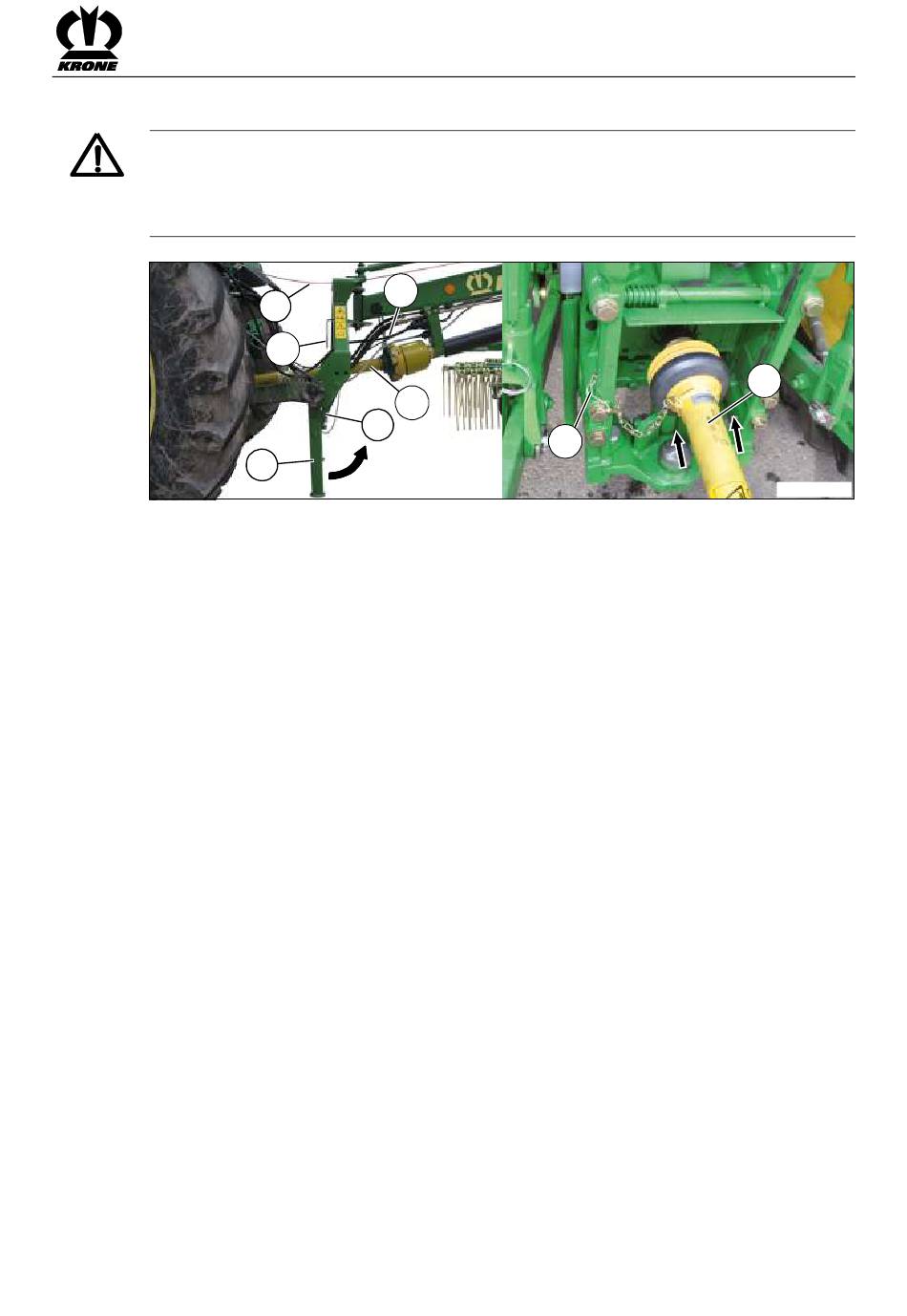

Abb. 21
Pos : 24.26 /BA/Inbetri ebnahme/Sc hwa der /Anbau Gel enkwelle/Anbau Gel enkwelle angehängte Schwader Text @ 37\mod_1263463772393_6.doc x @ 339639 @ @ 1
a
• Motor abstellen und Zündschlüssel abziehen.
•
Zunächst Gelenkwelle (1) maschinenseitig montieren (Weitwinkel maschinenseitig).
• Gelenkwellenhalter (2) nach oben schwenken.
• Anschließend Gelenkwelle auf die Zapfwelle des Traktors aufschieben. Dabei darauf
achten, dass der Schiebestift sicher einrastet.
• Gelenkwellenschutze mit Haltekette (3) gegen Mitdrehen sichern.
Pos : 24.27 /BA/Inbetri eb nahme/Sc hwader /Masc hi ne anheben U nterlenkeranhängung @ 2\mod_1203505446705_6.doc x @ 66338 @ @ 1
Maschine anheben
• Maschine etwas anheben.
• Abstellstütze (4) um 90° nach hinten schwenken und mit der Strebe (5) in dieser Position
arretieren und mit Federstecker sichern.
