11.4.3 Schrauben an den Zinken prüfen

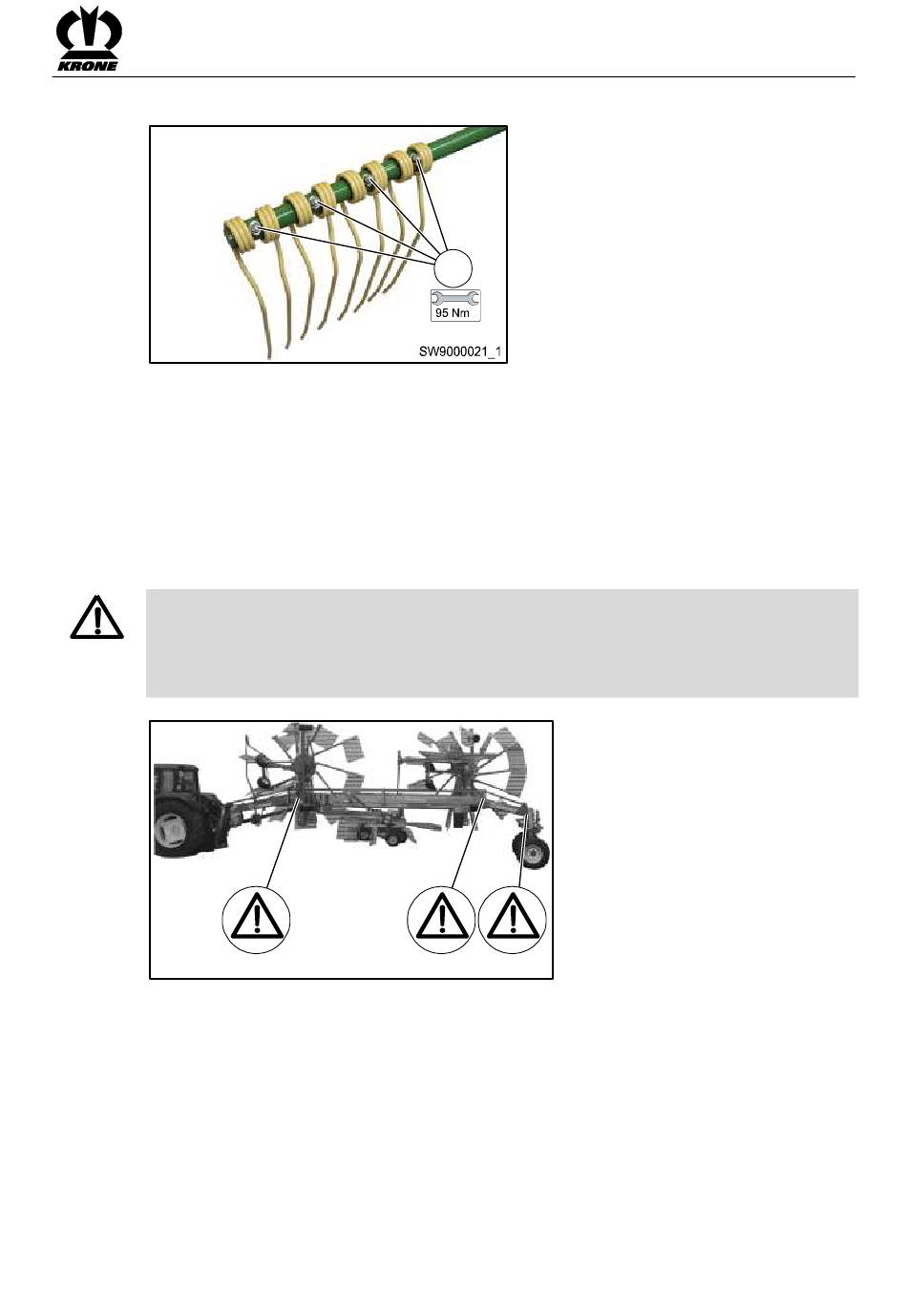

Abb. 54
Prüfen der Schrauben an den Zinken: Nach Wartungstabelle
Pos : 34.18 /BA/War tung/Sc hwader/Zi nken / Zi nkenarme/Prüfen der Sc hrauben an den Zi nken_Vorgehen bei abweichendem Anz ugsdr ehmoment @ 240\mod_1395147752001_6.doc x @ 1889846 @ @ 1
Sind die Schrauben gelöst, dann
• die Mutter entfernen.
• Kleber (Hochfest) auf den Gewindeüberstand der Schraube auftragen.
• Zinken am Zinkenende anheben und Mutter mit dem angegebenen Drehmoment
festziehen.
Pos : 34.19 /BA/War tung/Sc hwader/R ahmenflansc h @ 8\mod_1219214059711_6.doc x @ 110882 @ 2 @ 1
11.5

Rahmenflansche

GEFAHR! – Schrauben an den Rahmenflanschstellen nach dem Ersteinsatz nicht
nachgezogen.
Auswirkung: Lebensgefahr, Verletzungen von Personen oder Schäden an der Maschine.
• Nach dem Ersteinsatz müssen die Schrauben an den Rahmenflanschstellen nachgezogen
werden. (210 Nm)
Abb. 55:
Pos : 34.20 /Layout Module /---------------Seitenumbr uch---------------- @ 0\mod_1196175311226_0.doc x @ 4158 @ @ 1
1
SW101041
Wartung
85
