Montage Abstreiferblech

2 3 4

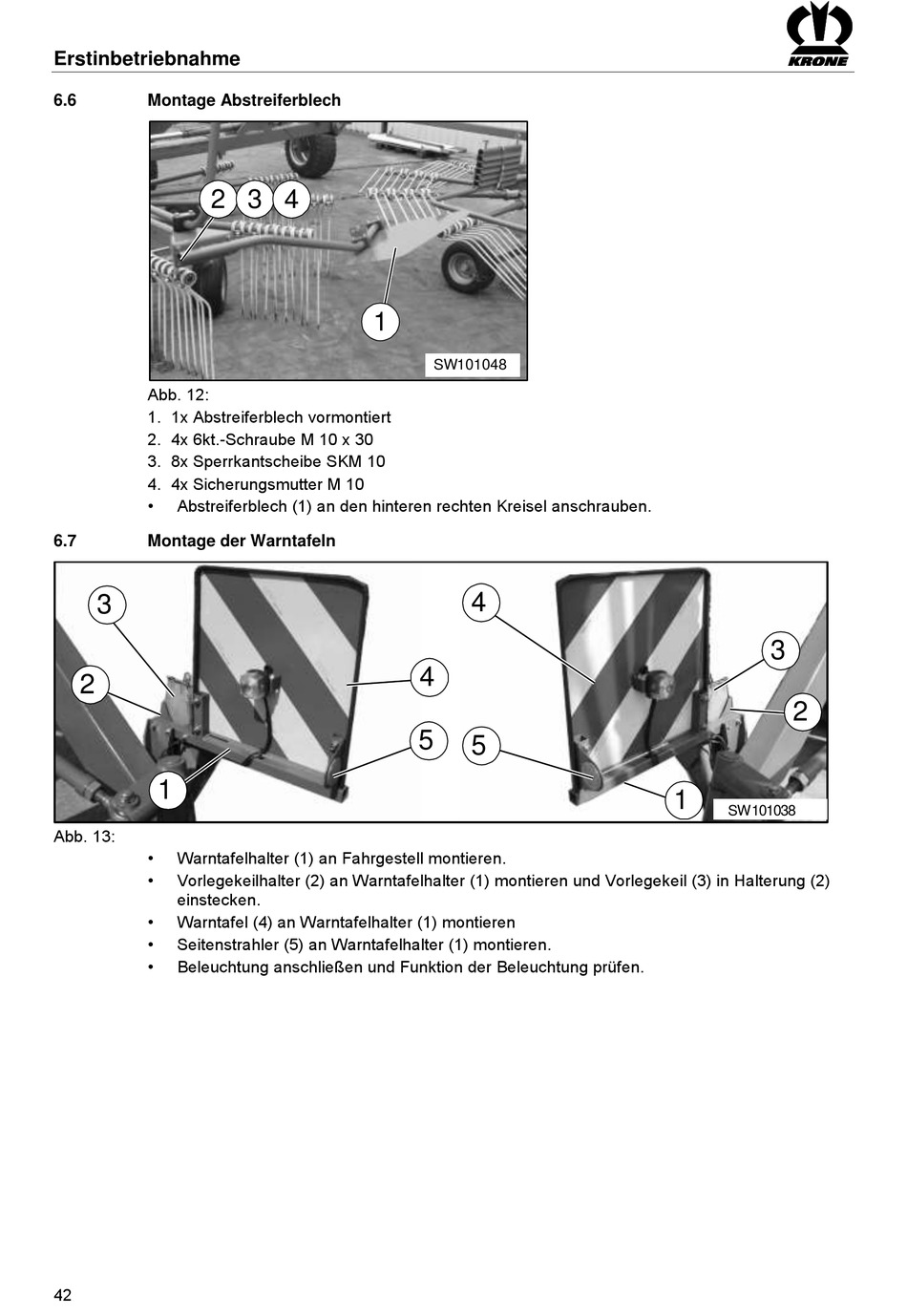

Abb. 12:
1. 1x Abstreiferblech vormontiert
2. 4x 6kt.-Schraube M 10 x 30
3. 8x Sperrkantscheibe SKM 10
4. 4x Sicherungsmutter M 10
• Abstreiferblech (1) an den hinteren rechten Kreisel anschrauben.
Pos : 22.22 /BA/Ers tinbetriebnah me/Sc hwader/Swadro 1010/M ontag e der Warntafel n @ 8\mod_1218796131968_6.doc x @ 108388 @ 2 @ 1
6.7

Montage der Warntafeln

3
2
1
Abb. 13:
• Warntafelhalter (1) an Fahrgestell montieren.
• Vorlegekeilhalter (2) an Warntafelhalter (1) montieren und Vorlegekeil (3) in Halterung (2)
einstecken.
• Warntafel (4) an Warntafelhalter (1) montieren
• Seitenstrahler (5) an Warntafelhalter (1) montieren.
• Beleuchtung anschließen und Funktion der Beleuchtung prüfen.
