Zinkenarme montieren:
Zur Montage der Zinkenarme muss sich die Maschine in Arbeitsposition befinden (abgesenkte
Kreiselarme)
Kreisel erst absenken, wenn sichergestellt ist, dass sich keine Personen, Tiere oder
Gegenstände im Schwenkbereich der Kreiselarme befinden.

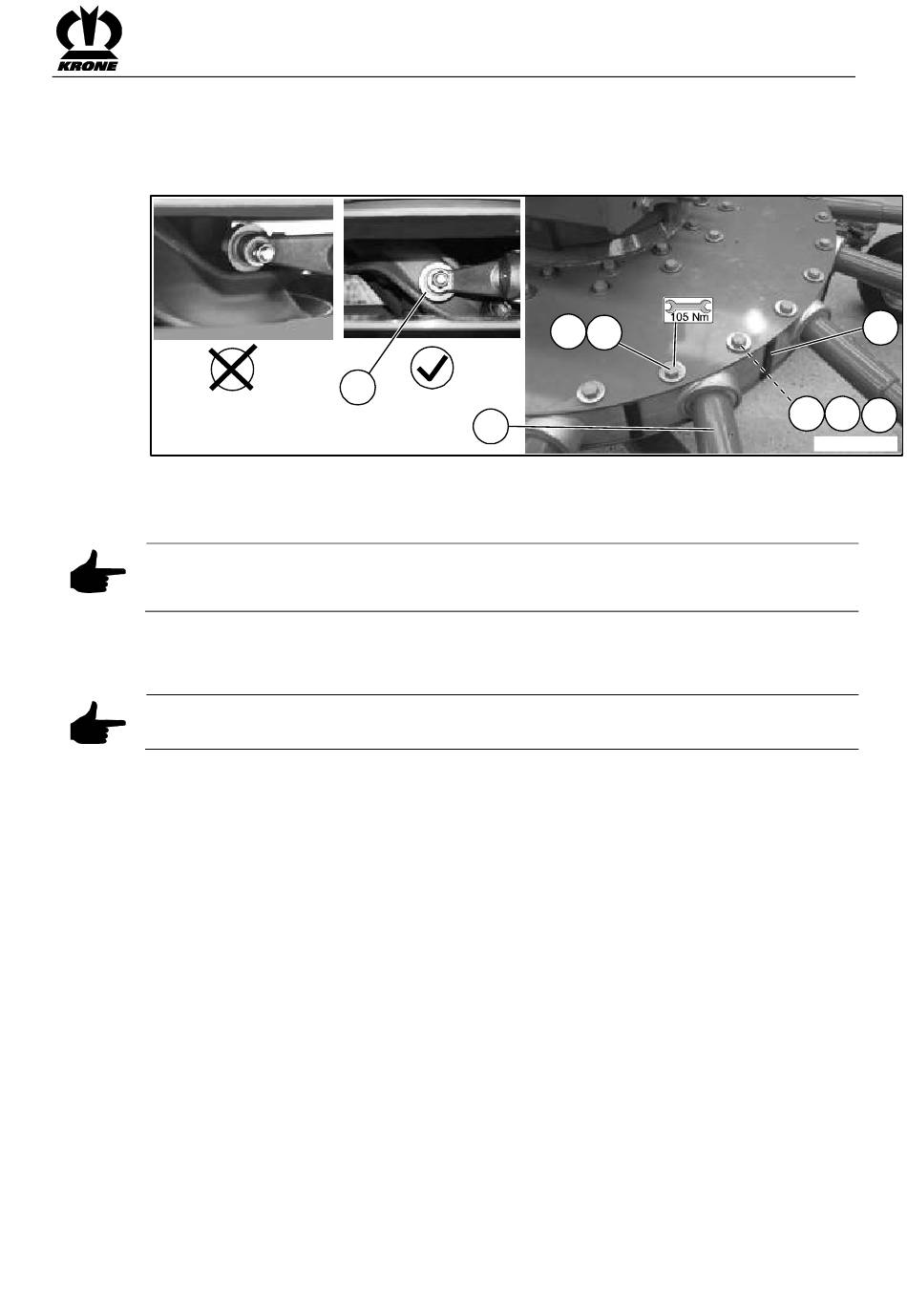

Abb. 8
• Zinkenarm in den Kreisel so einführen, dass sichergestellt ist, das sich die Steuerrolle (1) in
der Laufbahn der Kurvenbahn befindet.
Hinweis
Die Steuerrolle ist sicher in die Laufbahn eingeführt, wenn kaum Spiel beim Bewegen des
Zinkenarms bemerkbar ist.
• Zinkenarm (2) mit 4 Schrauben (3) und Scheibe (4) sichern (Schrauben noch nicht
anziehen!).
Hinweis
Die Schrauben werden erst angezogen, wenn alle Zinkenarme montiert sind.
• Gummielement (5) einsetzen.
• Den nächsten Zinkenarm einsetzen und mit Schrauben (3), Scheibe (4) sichern.
• Vorgang wiederholen, bis alle Zinkenarme montiert sind.
• Kreisel 1x von Hand um 360 Grad drehen. Dabei muss sich der Kreisel leichtgängig drehen
lassen. Ist dies nicht der Fall, sind die Zinkenarme nicht vorschriftsmäßig montiert. Der
Fehler muss behoben werden, bis sich der Kreisel leichtgängig drehen lässt.
• Mit Scheibe (4,6) und Mutter (7) Zinkenarme mit einem Drehmoment von 105 Nm anziehen.
