Schutzbügel In Arbeitsstellung Bringen - Krone Swadro 1010 Originalbetriebsanleitung

Bedienung
Pos : 26.18.1 /Ü berschriften/Ü berschriften 2/P-T/SSc hutz bügel in Arbeits stell ung bring en @ 2\mod_1202972231499_6.doc x @ 63386 @ 2 @ 1

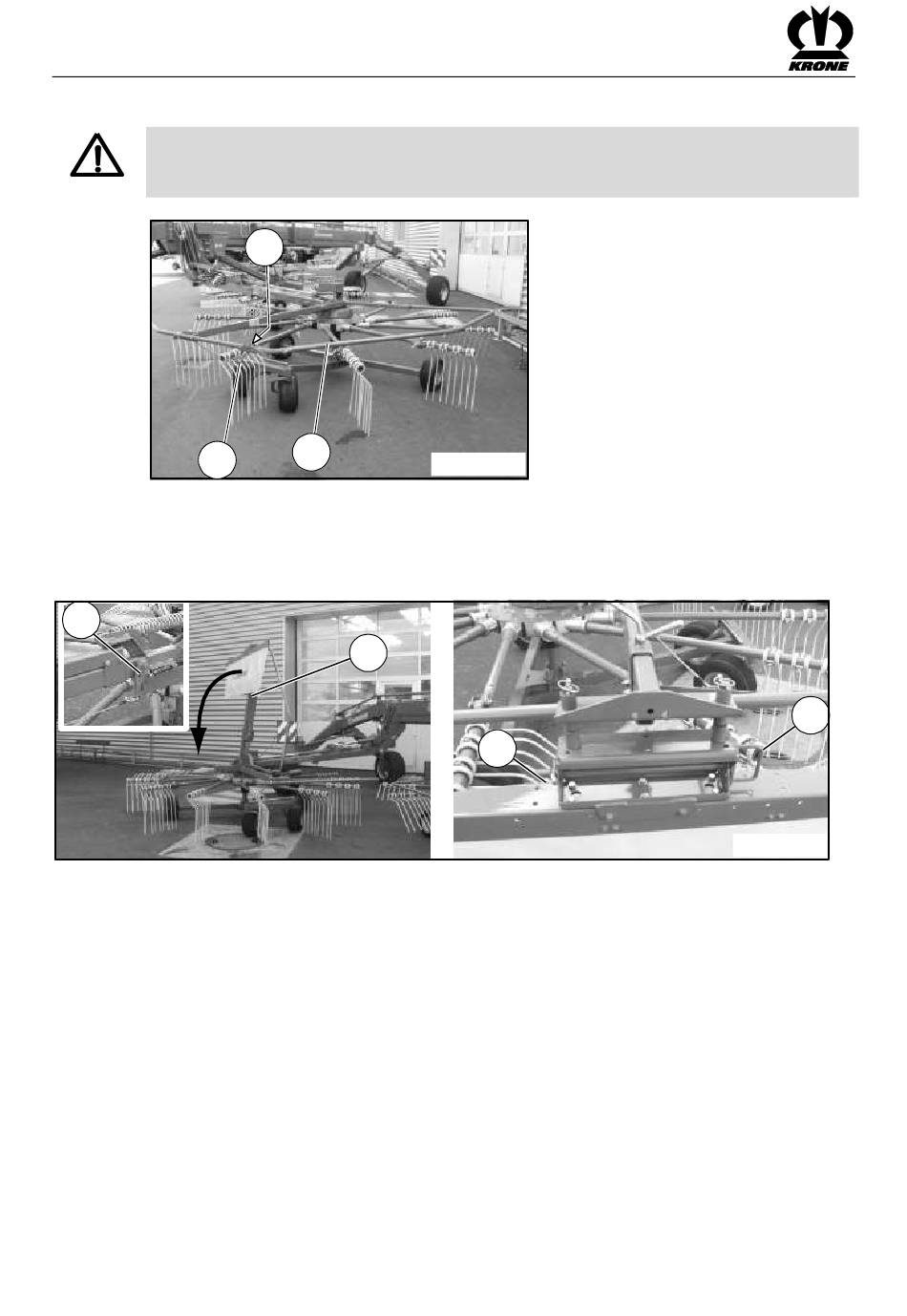

8.5 Schutzbügel in Arbeitsstellung bringen
Pos : 26.18.2 /BA/Sic herheit/7. Gefahr enhinweis e alt/WARNUNG - Quetsc hgefahr @ 2\mod_1202971999343_6.doc x @ 63367 @ @ 1
WARNUNG! – Quetschgefahr
Auswirkung: Verletzungen an den Händen
Schutzbügel nicht im Bereich der Drehpunkte zum Schwenken anfassen.
Pos : 26.18.3 /BA/Bedienung /Sc hwader/Sc hutz büg el/Schutz bügel i n Ar bei tsstellung bringen vorne links Bild SW 1010 @ 8 \mod_1219137860826_6.doc x @ 109687 @ @ 1
2
Abb. 28:
Pos : 26.18.4 /BA/Bedienung /Sc hwader/Sc hutz büg el/Schutz bügel i n Ar bei tsstellung bringen vorne links T ext SW 1010 @ 8\mod_1219138103014_6.doc x @ 109708 @ @ 1
Schutz vorne links
Äußere seitliche Schutzbügel (1) vorne links an der Maschine nach außen in die Arbeitsstellung
schwenken und mit Steckbolzen (2) arretieren. Den Steckbolzen (2) mit Federstecker (3)
sichern.
Pos : 26.18.5 /BA/Bedienung /Sc hwader/Sc hutz büg el/Schutz bügel i n Ar bei tsstellung bringen hinten rechts Bild SW 1010 @ 8 \mod_1219138517186_6.doc x @ 109729 @ @ 1
2
Abb. 29:
Pos : 26.18.6 /BA/Bedienung /Sc hwader/Sc hutz büg el/Schutz bügel i n Ar bei tsstellung bringen hinten rechts T ext SW 1010 @ 8\mod_1219138517826_6.doc x @ 109750 @ @ 1
Schutz hinten rechts
• Äußere seitliche Schutzbügel (1) hinten rechts an der Maschine nach außen in die
Arbeitsstellung schwenken, bis die Verriegelung (2) einrastet.
• Über Arretierbolzen (3) Schwadtuch justieren und mit Federstecker (4) sichern.
Pos : 26.19 /Layout Module /---------------Seitenumbr uch---------------- @ 0\mod_1196175311226_0.doc x @ 4158 @ @ 1
56
3
1
1
SW101013
4
3
SW101018
