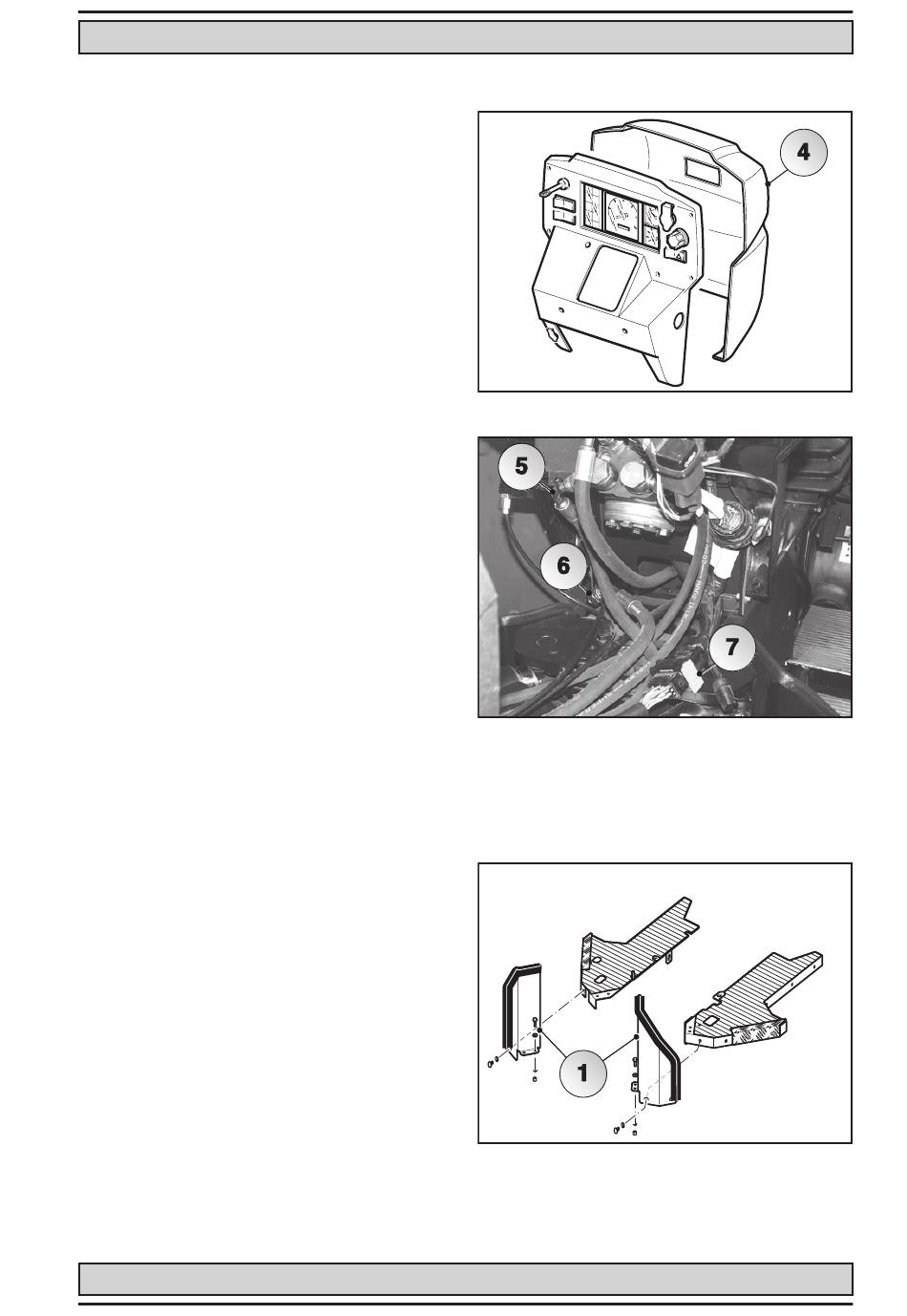

- 5/a (OHNE) - Die hintere Platte des
Armaturenbretts (Pos.4) entfernen.
Die Leitungen, die das Öl von der Pumpe zur
Hydrolenkung (Pos. 5) und zu den Steuergeräten
(Pos. 6) befördern, abklemmen.
Die Enden der Schläuche in einen Behälter
stecken, um das Öl auslaufen lassen zu
können. Den elektrischen Anschluss (Pos. 7)
abklemmen.
Nur für die Version MIT RÜCKFAHREINRICHTUNG
(MIT) (von Phase 1/b bis 5/b)
- 1/b (MIT) - Die im Kapitel "5.1 - Ausbau und
Wiedereinbau der Vorderachse (Version RS)"
beschriebenen Vorgänge von der Phase 1 bis
zur Phase 6 ausführen, wobei der Vorgang 4/a
auszulassen ist.
- 2/b (MIT) - Die vorderen Schutzbleche (Pos. 1)
von den Trittbrettern entfernen.
Folgt auf die Phase 6.
1
V
orderachse
4
Abb. 5.31
Abb. 5.32
Abb. 5.33
5-15
