1 - Förderleitung Öl zur Hydrolenkung
(Version mit 4-Zylindermotor)
1.1 - Förderleitung Öl zur Hydrolenkung
(Version mit 3-Zylindermotor)
. 2.-.Hydrolenkung
3 - Ablauf Öl von Hydrolenkung
/Förderleitung Öl für hydraulische Anlage
Kupplungen
4 - Förderleitung Öl zum Flussumlei-
ter
5 - Förderleitung Öl zum Flussumlei-
ter
6 - Mengenteiler
7 - Druckleitung Öl zum rechten

Lenkzylinder

8 - Druckleitung Öl zum linken
Lenkzylinder
. 9.-.Lenkzylinder

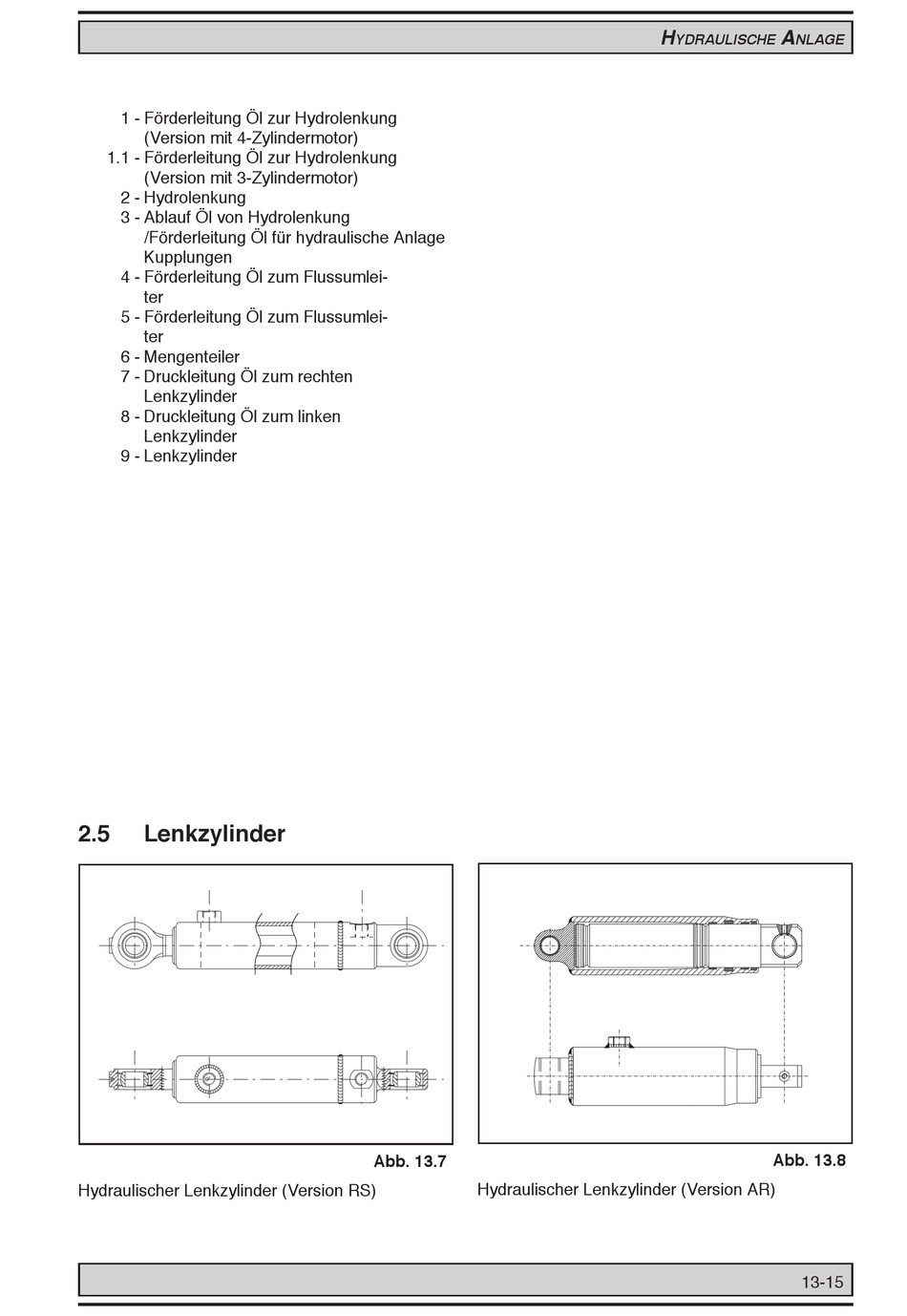

2.5 Lenkzylinder
Hydraulischer Lenkzylinder (Version RS)
Abb. 13.7
Hydraulischer Lenkzylinder (Version AR)
H a
ydrauliscHe nlage
Abb. 13.8
13-15
