Teil 2 : Bestandteile Des Mechanischen Locks - Pasquali MARS AR 7.65 Technisches Handbuch

M L
echanischer ock

Teil 2 : Bestandteile des mechanischen Locks

3
2
1
1 - Seegerring E14 DIN 471
2 - Unterlegscheibe Ø14,5x25/2,2
3 - Feder
4 - Block
5 - Verzahnter Block
6 - Seegerring E14 DIN 471
7 - Unterlegscheibe Ø14,5x25/2,2
8 - O-Ring 123
9 - Kolben
10 - O-Ring 3143 (36,4x2,62)
11 - Verbindungsrohr
12 - O-Ring 2025
13 - Schraubanschluss M10x1,25/20
10-4
15 17
4
7
6
16
9
8
11
12
5
14 - Dichtscheibe 10,0x16/1
15 - Senkschraube mit Innensechskant
M8x25 UNI 5933
16 - Senkschraube mit Innensechskant
M8x18 UNI 5933
17 - Stift Ø6x16 UNI 1707
14

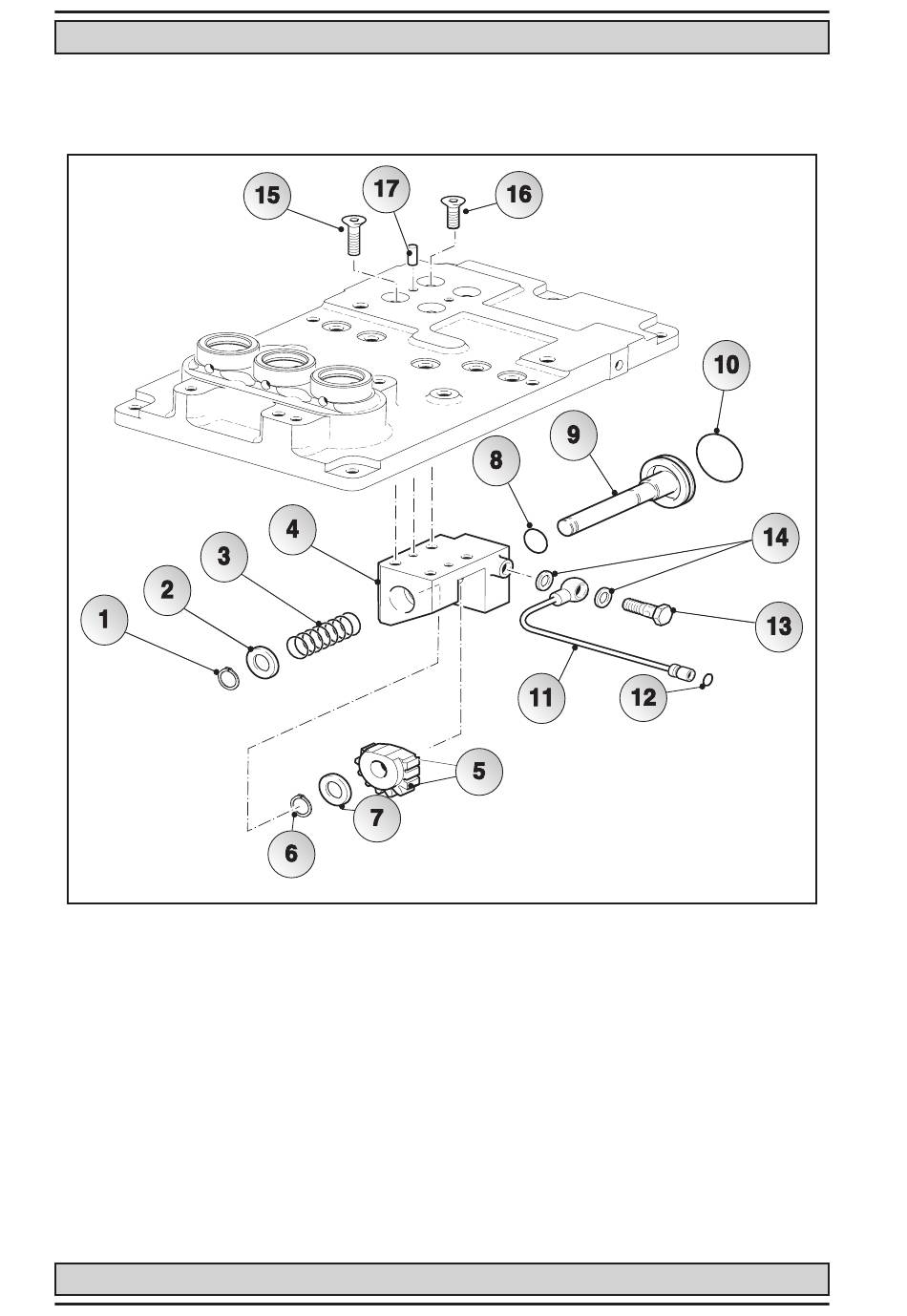

Abb. 10.5
