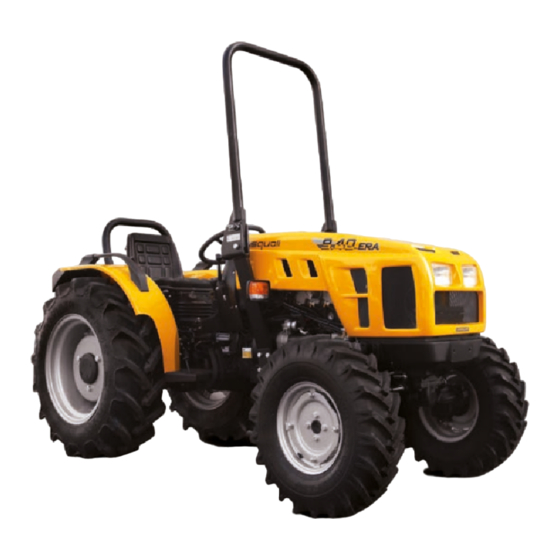

Verwandte Anleitungen für Pasquali ERA DT 9.40
Inhaltszusammenfassung für Pasquali ERA DT 9.40
- Seite 1 Sprache BEDIENUNGS- UND WARTUNGSHANDBUCH ÜBERSETZUNG DER ORIGINALEN ANLEITUNGEN – DEUTSCH ANLEITUNGEN NACH DER NORM ISO 3600:1996 Kodezahl F0907170358 9.30 | 9.40 02.2016 Ausgabe...
- Seite 3 Vorwort Wir freuen uns, dass Sie sich für ein Produkt von PASQUALI, einer innovativen und füh- renden Marke im Bereich der Spezialmaschinen für die Landwirtschaft, entschieden ha- ben. Für eine optimale Leistungsfähigkeit Ihres Traktors ist es unverzichtbar, dass Sie das vor- liegende Handbuch lesen und sich genauestens an die in ihm enthaltenen Anleitungen halten.
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1 : Vorwort ............. 9 Einleitung und Sicherheit ........................9 Kennzeichnung des Traktors ......................10 Kennzeichnung des Motors .......................11 Garantie ..............................12 Anhänge ..............................13 Maßeinheiten............................14 Kapitel 2 : Allgemeine Sicherheitsvorschriften ..... 15 Einleitung ..............................15 Begriffe und Abkürzungen .........................16 Hinweise und Symbole zu Alarmen und Sicherheit ..............16 Kopplung von Traktor und Anbaugerät ..................17 Sicherheitsaufkleber ..........................17 Ein Sicherheitsprogramm befolgen ....................18... - Seite 6 Kippgefahr ...............................48 Quetschgefahr ............................48 Stoß- und Quetschgefahr .........................49 Gefahr: Sich bewegende Zapfwelle ....................49 Einzugsgefahr ............................49 Gefahr: Sich bewegende mechanische Bauteile .................50 Gefahr: Unter Druck stehender Kühlkreislauf ................50 Gefahr, angefahren zu werden ......................50 Verbrennungsgefahr ..........................51 Stromschlaggefahr ..........................51 Position der Sicherheitsaufkleber ....................52 Verwendung der Ladevorrichtungen ....................53 Forsteinsatz .............................53 Verwendung von Pflanzenspritzen ....................54...
- Seite 7 Kapitel 4 : Instrumente und Bedienelemente ....67 Anordnung der Bedienelemente ......................67 Bedienelemente in der Kabine ......................71 Belüftung und Heizung ........................74 Digitale Instrumententafel .........................75 Digitales Display ...........................77 Einstellen des Sitzes ..........................78 Standardsitz ............................79 Bostrom-Sitz ............................80 Lenkradeinstellung ..........................82 Rundumleuchte............................83 Kapitel 5 : Gebrauchsanweisungen ....... 85 Anlassen des Motors ..........................85 Anlassen des Motors bei niedriger Außentemperatur ..............87 Einfahren ..............................87...
- Seite 8 Obere Schubstrebe ..........................118 Tragarme...............................118 Anschlussvorrichtung für die Anbaugeräte ................118 Vertikale Zugstangen ........................118 Seitliche Stabilisator-Stangen ......................118 Anbau von Geräten am Traktor ....................119 Stabilität Zugmaschine/Anbaugerät ...................119 Höchstzulässige Lasten ........................121 Hintere Hebegruppe vom Typ “mit Kugelgelenk” ..............122 Normaler Heckkraftheber für Anbaugeräte ................123 Heckkraftheber für Anbaugeräte mit kontrollierter Position und Schleppkraft ... 124 Hilfshydraulikverteiler ........................127 Ballastierung ............................128 Montage Frontballastgewichte ......................129...
- Seite 9 APITEL Auskuppeln Zapfwelle ........................166 Entlüftung des Kraftstoffkreislaufs ....................167 Kontrolle der Spannung des Keilriemens ...................168 Kontrolle der Riemenspannung der Lichtmaschine (Ausführung mit Kabine) ..... 169 Kabinenluftfilter ..........................170 Aktivkohleluftfilter ..........................172 Batterie ..............................173 Anlasser ..............................175 Lichtmaschine .............................176 Sicherungen der elektrischen Anlage ..................177 Steckdose für Anhänger ........................180 Lampenwechsel der Scheinwerfer ....................181 Längerer Stillstand des Traktors ....................182 Außerordentliche Wartung ......................183...
- Seite 10 APITEL Vorwort...
-
Seite 11: Kapitel 1 : Vorwort
APITEL Kapitel 1 : Vorwort Einleitung und die auf Fehler und Auslassungen in den Bedienungs- und Wartungsanleitungen Sicherheit zurückzuführen sind. Falls das Gerät un- ter besonders schweren Einsatzbedin- Das vorliegende "Bedienungs- und gungen verwendet wird (z.B. Hochwas- Wartungshandbuch" sorgfältig aufbe- ser oder sehr schlammige Böden), wird wahren und regelmäßig darin nach- empfohlen, sich hinsichtlich spezifischer... -
Seite 12: Kennzeichnung Des Traktors
APITEL Kennzeichnung des Traktors Der Traktor wird anhand der Daten identifiziert, die in das entsprechende Kennschild an der rechten Seite des Getriebegehäuses eingeprägt sind (Abb. 1.1). Es ist wichtig, diese Daten bei der Ersatzteilbestellung oder der Anforderung von In- formationen und technischen Erklärungen anzugeben, um einen schnelle Lieferung zu gewährleisten. -
Seite 13: Kennzeichnung Des Motors
APITEL Kennzeichnung des Motors Der Motor wird anhand der Daten identifiziert, die in das entsprechende Kennschild an der Vorderseite des Motors eingeprägt sind (Abb. 1.2). Es ist wichtig, diese Daten bei der Ersatzteilbestellung oder der Anforderung von In- formationen und technischen Erklärungen anzugeben, um einen schnelle Lieferung zu gewährleisten. -
Seite 14: Garantie
APITEL Garantie - Unverzüglich den Vertragshändler, bei dem der Traktor gekauft wurde, unter Die auf die Produkte von PASQUALI ge- Angabe des Modells und der Serien- währte Garantie deckt unter bestimmten nummer informieren. Es ist wichtig, Voraussetzungen Material- und Herstel- keine Zeit zu verlieren, denn wenn die lungsfehler. -
Seite 15: Anhänge
APITEL Anhänge Garantie weiterhin durchzuführen. Für die wichtigsten Kundendienstservices ist der Außer dem vorliegenden Handbuch wer- zuständige Vertragshändler zu kontak- den folgende Dokumente mit dem Trak- tieren: ein spezialisierter Techniker wird tor mitgeliefert: die Situation zwischen einem Eingriff und - Bedienungs- und Wartungsanleitung dem folgenden beurteilen. -
Seite 16: Maßeinheiten
APITEL Maßeinheiten = 3.28 ft 1 cm = 0.39 in 1 mm = 0.039 in 1 km = 0.62 ml 1 km/h = 0.62 mph = 0.21 UK gal = 0.26 US gal lqd 1 Kg = 2.20 lb = 735.49 W 1 cv = 0.98 hp 1 kw... -
Seite 17: Kapitel 2 : Allgemeine Sicherheitsvorschriften
APITEL Kapitel 2 : Allgemeine Sicherheitsvorschriften Einleitung cherheitsprogramms gemacht werden. Es ist immer zu berücksichtigen, dass Dieses Sicherheitskapitel des Bediener- dieses Kapitel ausschließlich für diesen handbuchs soll einige der häufigsten Si- spezifischen Maschinentyp verfasst wur- cherheitsbedingungen beschreiben, die de. Zusätzlich sind auch alle anderen üb- beim normalen Betrieb und der Wartung lichen und herkömmlichen Maßnahmen des Traktors auftreten können, und soll... -
Seite 18: Begriffe Und Abkürzungen
APITEL Begriffe und Hinweise und Symbole zu Abkürzungen Alarmen und Sicherheit Fahrer/Bediener: Person, die über die Im vorliegenden Bedienungshandbuch notwendigen Anforderungen und Kom- werden Sicherheitshinweise und Hinweise petenzen für Fahren, Einsatz und Wartung bezüglich der Gefahr einer Beschädigung des Fahrzeugs verfügt und deshalb ge- des Traktors angeführt. -
Seite 19: Kopplung Von Traktor Und Anbaugerät
APITEL Kopplung von Traktor Sicherheitsaufkleber und Anbaugerät ACHTUNG: - Der Traktor erzeugt mechanische und Die Gefahren-, Achtungs-, Warn- oder hydraulische Leistung. Hinweisaufkleber nicht entfernen oder - Wenn der Traktor zusammen mit einem unleserlich machen. Anbaugerät oder einer anderen Ausrü- Unleserliche oder abgelöste Gefahren-, stung verwendet wird, verschmelzen Achtungs-, Warn- oder Hinweisaufkleber die einzelnen Teile zu einer Arbeitsein-... -
Seite 20: Ein Sicherheitsprogramm Befolgen
APITEL Ein Sicherheitsprogramm - Wenn möglich vermeiden, den Traktor in der Nähe von Gräben, Aushub und befolgen Löchern zu verwenden. Beim Fahren von Kurven, an Abhängen oder auf un- Für den sicheren Gebrauch eines Land- ebenem, glattem oder schlammigem wirtschaftstraktors sind qualifizierte und Boden die Geschwindigkeit reduzieren. -
Seite 21: Sicherheitsgurt
APITEL Sicherheitsgurt Der Fahrer muss den Sicherheitsgurt unter allen Arbeitsbedingungen ver- wenden, sowohl auf dem Feld als auch im Straßenverkehr, außer wenn er mit abgeklapptem Schutzbügel arbeitet. In diesem Fall darf der Fahrer den Sicher- heitsgurt nicht anlegen. Der Sicherheitsgurt muss angelegt und so eingestellt werden, dass er am Körper anliegt. -
Seite 22: Schutzbügel
APITEL Schutzbügel Die Schutzstruktur gegen die Kippgefahr (ROPS) besteht aus einem abklappbaren vorderen Schutzbügel mit zwei Pfosten (A) und einem hinteren Rahmen (B). Stets mit dem vorderen Schutzbügel in vertikaler Position arbeiten. ACHTUNG: Bei geringer Geschwindigkeit und ebe- nem und stabilem Boden, auf dem keine Hindernisse vorhanden sind, die das Um- Abb. - Seite 23 APITEL Den Schutzbügel nicht schweißen, durch- bohren, verbiegen oder geradebiegen: diese Arbeiten reduzieren das garantierte Schutzniveau. ACHTUNG: Den Traktor nicht verwenden, wenn der Schutzbügel nicht korrekt installiert ist bzw. Schäden aufweist. Den Schutzbügel abklappen Um den vorderen Schutzbügel abzuklap- pen, wie folgt vorgehen: Abb.
-
Seite 24: Kabine
APITEL Kabine Bei Arbeiten in einer Umgebung mit ge- fährlichen Substanzen muss der Bedie- ner vor dem Einsteigen in die Kabine die ACHTUNG: Schutzkleidung ausziehen und sie außer- Die Kabine ist als Überrollschutzvor- halb der Kabine in einem geschlossenen richtung zugelassen. Die Kabine darf Behälter bzw. -
Seite 25: Vorsichtsmaßnahmen Für Ein Sicheres Arbeiten
APITEL Vorsichtsmaßnahmen für ein sicheres Arbeiten Die Bediener müssen sich schützen. Sie müssen immer Schutzkleidung tragen und die bereitgestellte und für die durch- zuführenden Arbeiten erforderliche per- sönliche Schutzausrüstung verwenden. Die Bediener dürfen sich keinen Gefahren aussetzen. Persönliche Schutzausrüstungen: - Schutzhelm. Abb. - Seite 26 APITEL und des Lenkungssystems, der Lenkradi- us sowie die Einsatzbereiche müssen be- kannt sein. Immer bedenken, dass Regen, Schnee, Eis, Kies und weicher Boden das Fahrverhal- ten des Traktors beeinflussen können. Un- ter schwierigen Bedingungen langsamer und vorsichtiger fahren. Die am Traktor angebrachten GEFAHREN-, ACHTUNGS- und WARNHINWEISE und alle weiteren Informationen befolgen.
- Seite 27 APITEL Lernen, welche Vorrichtungen für ein si- cheres Arbeiten notwendig sind und sie immer anwenden. Sicherstellen, dass die- se Vorrichtungen an ihrem Platz und funk- tionstüchtig sind. Diese Vorrichtungen niemals entfernen oder abtrennen. Allgemeine Sicherheitsvorschriften...
-
Seite 28: Kontrolle Der Ausrüstung
APITEL Kontrolle der Ausrüstung Vor Arbeitsbeginn den Traktor kontrollie- ren und sicherstellen dass alle Anlagen funktionstüchtig sind. - Beim Betanken nicht rauchen. Nicht in der Nähe offener Flammen betanken. - Kontrollieren, dass sich keine Teile gelockert haben, dass keine Teile be- schädigt oder verlorengegangen sind. - Seite 29 APITEL - Überprüfen, dass die Schutzverklei- dung der Zapfwelle und der Antriebs- wellen in Position sind und einwandfrei funktionieren. - Die Hydrauliksysteme des Traktors und angeschlossenen Anbaugeräte überprüfen. Beschädigte Teile oder Leckagen aufweisende Teile reparieren oder auswechseln lassen. - Den Motorkühlkreislauf überprüfen und bei Bedarf Kühlflüssigkeit nachfül- len.
-
Seite 30: Reinigung Des Traktors
APITEL Reinigung des Traktors Umweltschutz - Die Arbeitsoberflächen und den Mo- - Es ist verboten, Kanäle, Wasserläufe torraum sauber halten. oder den Boden zu verschmutzen. Zu- gelassene Mülldeponien, einschließ- - Vor dem Reinigen der Maschine muss lich Sammelstellen der Gemeinde das Anbaugerät immer auf den Bo- und Werkstätten mit Altölsammelbe- den abgesenkt, der Schalthebel in den... -
Seite 31: Wartung Des Traktors
APITEL Wartung des Traktors Auf- und Absteigen vom Traktor - Keine Wartungsarbeiten am Traktor vornehmen, solange der Motor läuft Beim Aufsteigen auf den Traktor sind die oder heiß ist oder solange der Traktor drei Kontaktpunkte zu verwenden und in Bewegung ist. der Körper muss in Richtung Traktor wei- - Vor der Durchführung von Justie- sen. -
Seite 32: Anlassen
APITEL Anlassen Vor dem Anlassen des Motors einmal rund um den Traktor und die montierten Anbau- geräte gehen. Sicherstellen, dass sich keine Personen auf, unter oder in der Nähe des Traktors und der Anbaugeräte aufhalten. Die anderen Arbeiter oder sich in der Nähe auf- haltenden Personen darauf hinweisen, dass der Traktor angelassen wird. - Seite 33 APITEL GEFAHR: Den Motor nur vom Fahrersitz aus mit dem Zündschlüssel anlassen. Nicht ver- suchen, den Motor durch Überbrücken der Anlasserdrähte anzulassen. Der Traktor könnte mit eingelegtem Gang anfahren, wenn der normale Stromkreis umgangen wird. Dies könnte zu schwe- ren und auch tödlichen Verletzungen der sich in der Nähe des Traktors aufhal- tenden Personen führen.
-
Seite 34: Arbeiten Unter Sicheren Bedingungen
APITEL Arbeiten unter sicheren Den Traktor korrekt Bedingungen manövrieren Sicherstellen, dass der Traktor für den ACHTUNG: durchzuführenden Arbeitstyp bereit ist. Die Nennlasten beachten und nicht Ein schlecht ausbalancierter Traktor überschreiten. Sicherstellen, dass die An- kann umkippen und zu schweren Verlet- baugeräte und die Ausrüstungen nicht zungen und Tod führen. -
Seite 35: Arbeiten Unter Sicheren Bedingungen
APITEL Arbeiten unter sicheren prüfen, dass die Geschwindigkeits- und Richtungssteuerungen unter Kon- Bedingungen trolle sind. - Die Steuerungen nicht ruckartig betäti- - Vor Arbeitsbeginn den Arbeitsbereich gen und keine abrupten Lenkungsma- untersuchen, um das beste und si- növer vornehmen. cherste Arbeitsverfahren bestimmen zu können. -
Seite 36: Auf Andere Personen Achten
APITEL Auf andere ACHTUNG: Personen achten Lasten nie über Personen heben. - Den Traktor umsichtig und aufmerk- - Andere Personen aus dem Manövrier- sam fahren. Unbefugten und nicht bereich fernhalten. Niemals zulassen, entsprechend ausgebildeten Personen dass Personen unter einem gehobenen ist der Gebrauch des Traktors zu un- Anbaugerät durchgehen oder sich dort tersagen. -
Seite 37: Kippgefahr
APITEL Kippgefahr Beim Umkippen das Lenkrad gut festhal- ten und den Sitz nicht verlassen, solange der Traktor nicht stillsteht. Wenn die Kabi- nentüren blockiert sind, den Traktor durch die aufklappbare Windschutzscheibe ver- lassen (Abb. 2.13). Abb. 2.13 Abb. 2.13 Allgemeine Sicherheitsvorschriften... -
Seite 38: Verhindern Des Seitlichen Umkippens
APITEL Verhindern des - An Gefällen und Steigungen immer in vertikaler Richtung und nicht in Längs- seitlichen Umkippens richtung fahren. Die folgenden Anweisungen aufmerk- - Frontanbaugeräte oder Anhänger sam lesen und dabei berücksichtigen, nicht überlasten. Immer geeignete dass eventuell bestimmte Situationen Gegengewichte zum Aufrechterhalten nicht darin vorgesehen sind und sie der Stabilität des Traktors verwenden... - Seite 39 APITEL - Bei der Arbeit in der Nähe von Gräben oder Ufern muss der Traktor hinter der Bruchlinie gehalten werden. Mit dem Traktor nicht an Gräben, auf Deichen, an Böschungen und Flussufern ar- beiten, die abrutschen könnten (Abb. 2.15). - Beim Überqueren eines steilen Hangs vermeiden, in Bergrichtung zu lenken.
-
Seite 40: Verhindern Des Überschlagens Nach Hinten
APITEL Verhindern des Überschlagens nach hinten Die folgenden Anweisungen aufmerksam lesen und dabei berücksichtigen, dass eventuell bestimmte Situationen nicht darin vorgesehen sind und sie aus diesem Grund unvollständig sein könnten. ACHTUNG: Das Schleppen mit der Hinterachse oder an über der Zugstange liegenden Punk- Abb. - Seite 41 APITEL - Langsam anfahren und die Geschwin- digkeit schrittweise erhöhen. Die Mo- tordrehzahl nicht erhöhen und die Kupplung nicht treten. Wenn der Trak- tor an eine schwere Last oder einen nicht zu bewegenden Gegenstand an- gekuppelt ist, kann der unsachgemäße Gebrauch der Kupplung zum Umkip- pen des Traktors führen.
-
Seite 42: Gefährliche Vorgänge
APITEL Gefährliche Vorgänge - Sicherstellen, dass der Zapfwellen- schutz (1) korrekt angebracht ist und dass die Wellenverkleidung (2) instal- liert ist, wenn die Zapfwelle nicht ver- wendet wird. - Vor dem Ankuppeln, Abkuppeln, Rei- nigen oder Justieren der mit der Zapf- welle geschleppten Anbaugeräte muss der Motor abgestellt, der Zündschlüs- sel abgezogen und sichergestellt wer-... - Seite 43 APITEL ACHTUNG: Niemals versuchen, die Hydraulikan- schlüsse abzuschrauben oder das An- baugerät bei laufendem Motor oder bei in Betrieb befindlicher Zapfwelle einzu- stellen. Dadurch entsteht eine Gefahren- situation, die schwere und sogar tödliche Unfälle nach sich ziehen kann (Abb. 2.19-2.20). - Beim Gebrauch chemischer Produkte sind die Anweisungen bezüglich Ver- wendung, Lagerung und Ablassen...
-
Seite 44: Anbaugeräte Und Anschlüsse
APITEL Anbaugeräte und Kette ziemlich locker lassen, damit das Lenken möglich ist. Beim zuständigen Anschlüsse Vertragshändler ist eine Kette mit einer dem Bruttogewicht der geschleppten - Die an den Dreipunktanschluss oder Maschine entsprechenden oder höhe- seitlich angeschlossenen Anbaugeräte ren Tragfähigkeit erhältlich. haben einen größeren Wendekreis als die mit der Zugstange geschleppten - Die Vorgänge zum An-/Abkoppeln der... - Seite 45 APITEL schleppte Geräte ohne eigenständige Bremsanlage dürfen nur dann ange- baut werden, wenn ihr Gewicht (Leer- gewicht und Gesamtgewicht) inner- halb der zulässigen Werte liegt. - Keine hydraulischen und elektrischen Anschlüsse ausführen und keine Si- cherungselemente (Stifte, Splinte etc.) einstecken, wenn der Traktor nicht un- ter sicheren Bedingungen angehalten worden ist.
-
Seite 46: Straßentransport
APITEL Straßentransport Vor dem Fahren auf öffentlichen Straßen mit dem Traktor sind die geeigneten Vor- sichtsmaßnahmen zu treffen. - Die für den jeweiligen Traktor gültigen lokalen und nationalen Straßenver- kehrsvorschriften beachten. - Die beiden Bremspedale koppeln. - Die Anbaugeräte in die Transportstell- lung anheben und in dieser Position sperren. -
Seite 47: Straßenverkehrsregeln
APITEL Straßenverkehrsregeln nahe am Fahrbahnrand fahren. - Wenn sich hinter dem Traktor eine Beim Fahren mit dem Traktor auf öffent- Schlange bildet, am Straßenrand an- lichen Straßen sind geeignete Vorsichts- halten und die Fahrzeuge vorbei las- maßnahmen zu treffen. sen. - Vorsichtig und umsichtig fahren. -
Seite 48: Sicherheit Nach Der Verwendung
APITEL Sicherheit nach der Persönliche Lärmschutz- Verwendung ausrüstungen Jedes Mal, wenn das Fahrzeug angehal- Die individuellen Lärmschutzausrüstun- ten wird, müssen vor dem Verlassen des gen reduzieren die über die Luft an das Fahrersitzes die Zugmaschine zu einem Ohr übertragene Schallenergie. sicheren Halt gebracht (den Traktor nicht persönlichen Lärmschutzausrü-... -
Seite 49: Sicherheitsaufkleber
APITEL Sicherheitsaufkleber In verschiedenen wichtigen Punkten dieses Traktors wurden Sicherheitsaufkleber ange- bracht, die potentielle Gefahren anzeigen. Die Sicherheitsaufkleber dürfen nie aus ih- rer ursprünglichen Position am Traktor entfernt werden. Falls sie für Wartungsarbeiten entfernt werden sollten bzw. beschädigt oder unleserlich geworden sind, müssen sie ausgewechselt werden. -
Seite 50: Quetschgefahr
APITEL Quetschgefahr Achtung: Stets den Sicherheitsgurt anle- gen, mit Schutzbügel in vertikaler Positi- Abb. 2.28 Kippgefahr Achtung: Stets sicherstellen, dass der Schutzbügel vertikal steht und blockiert ist. Abb. 2.29 Quetschgefahr Achtung: Quetschgefahr von Fingern und Händen. Besonders vorsichtig vorgehen. Abb. 2.30 Allgemeine Sicherheitsvorschriften... -
Seite 51: Stoß- Und Quetschgefahr
APITEL Stoß- und Quetschgefahr Achtung: Seitlich vom Traktor stehen bleiben, wenn man die externen Steue- rungen des Krafthebers verwendet. Nie im Bereich der Verbindung zwischen Trak- tor und Anbaugerät stehen. Eventuelle Arbeitsgeräte nur auf ebenem Gelände und nachdem der Traktor gebremst wur- de an- und abkoppeln. -
Seite 52: Gefahr: Sich Bewegende Mechanische Bauteile
APITEL Gefahr: Sich bewegende mechanische Bauteile Achtung: Den Motor abstellen, sich be- wegende mechanische Bauteile. Abb. 2.34 Gefahr: Unter Druck stehender Kühlkreislauf Achtung: Den Motor abstellen. Vor der Abnahme des Kühlerverschlussstopfens den Motor abkühlen lassen. Abb. 2.35 Gefahr, angefahren zu werden Achtung: Den Motor nicht über die Klem- men des Anlassers starten. -
Seite 53: Verbrennungsgefahr
APITEL Verbrennungsgefahr Achtung: Schutzhandschuhe verwenden, bevor man auf die Batterie zugreift. Abb. 2.37 Stromschlaggefahr Achtung: Die Batterie immer isolieren, bevor man Wartungsarbeiten an der elek- trischen Anlage ausführt. Abb. 2.38 Allgemeine Sicherheitsvorschriften... -
Seite 54: Position Der Sicherheitsaufkleber
APITEL Position der Sicherheitsaufkleber Abb. 2.39 Allgemeine Sicherheitsvorschriften... -
Seite 55: Verwendung Der Ladevorrichtungen
APITEL Verwendung der Forsteinsatz Ladevorrichtungen Am Traktor sind keine Befestigungs- Der Traktor verfügt nicht über Befesti- punkte für die Installation eines Frontla- gungsstellen, an denen die Schutzstruk- ders vorgesehen. Aus diesem Grund ist turen (FOPS) befestigt werden können die Montage einer derartigen Ausrüstung und es sind keine optionalen Ausrüstun- verboten. -
Seite 56: Verwendung Von Pflanzenspritzen
APITEL Verwendung von - Bei Vergiftung sofort die Notaufnahme oder einen Arzt aufsuchen und das Eti- Pflanzenspritzen kett des Produkts oder das Datenblatt vorweisen. Die Kabine erfüllt die Anforderungen der "Kategorie 1" gemäß Norm EN - Nach der Behandlung die Zugmaschi- 15695-1:2009, liefert daher keinen spe- ne sorgfältig reinigen. -
Seite 57: Kapitel 3 : Daten Und Technische Merkmale
APITEL Kapitel 3 : Daten und Technische Merkmale Gewichte und Abmessungen Traktor 9.30 DT mit Schutzbügel Gewichte Gewicht während des Betriebs: 1025 Kg Das Gesamtgewicht des Traktors ist fol- 30% auf der Vorderachse gendermaßen auf die Achsen verteilt: 70 % auf der Hinterachse Abmessungen Abb. -
Seite 58: Traktor 9.30 Dt Mit Kabine
APITEL Traktor 9.30 DT mit Kabine Gewichte Gewicht während des Betriebs: 1195 Kg Das Gesamtgewicht des Traktors ist fol- 32% auf der Vorderachse gendermaßen auf die Achsen verteilt: 68 % auf der Hinterachse Abmessungen Abb. 3.2 min - max 1470 2516 1940 1348... -
Seite 59: Traktor 9.40 Dt Mit Schutzbügel
APITEL Traktor 9.40 DT mit Schutzbügel Gewichte Gewicht während des Betriebs: 1035 Kg Das Gesamtgewicht des Traktors ist fol- 32% auf der Vorderachse gendermaßen auf die Achsen verteilt: 68 % auf der Hinterachse Abmessungen Abb. 3.3 min - max 1553 2599 2025 1348... -
Seite 60: Traktor 9.40 Dt Mit Kabine
APITEL Traktor 9.40 DT mit Kabine Gewichte Gewicht während des Betriebs: 1220 Kg Das Gesamtgewicht des Traktors ist fol- 33% auf der Vorderachse gendermaßen auf die Achsen verteilt: 67 % auf der Hinterachse Abmessungen Abb. 3.4 min - max 1553 2599 1940 1348... -
Seite 61: Motor
APITEL Motor 9.30 DT 9.40 DT Kohler Kohler Hersteller Lombardini Lombardini LDW 1003 LDW 1404 Anzahl Zylinder Hubraum 1028 1372 (cc) Ansaugung Natürlich Natürlich gemäß EWG-Richtlinien: Abgasemission 2000/25 - 97/68 - 2005/13 Leistung 19,2/26,1 25,3/34,4 (kW/PS) Nenndrehzahl (U/Min) 3400 3400 Antriebsdrehmoment (Nm/U/Min) 60/2200 83/2200... -
Seite 62: Getriebe
APITEL Getriebe Kupplung Synchronisiertes Schaltgetriebe mit 24 Doppelscheiben-Trockenkupplung Gängen: 12 vorwärts und 12 rückwärts mechanischer Steuerung. Kupplungspe- mit synchronisiertem Wendegetriebe. dal mit Mikroschalter zur Freigabe des Anlassens des Motors. Vorderachse Hinterachse Schwenkbare Portalachse mit Kegelrad- Bogenkegelradgetriebe und Differential getriebe und Kaskadenendantrieben. elektrohydraulischer Sperrvorrich- tung. -
Seite 63: Heckzapfwelle
APITEL Heckzapfwelle Hydraulischer Heckkraftheber Unabhängige Zapfwelle für Anbauge- Der hydraulische Heckkraftheber steht in räte oder Arbeitsmaschinen 2 Konfigurationen zur Verfügung: Die unabhängige Zapfwelle wird mecha- - Funktionsweise Heben/Senken; nisch angekuppelt. Die Zapfwelle ist im Vorwärtsgang rechtsdrehend. - Funktionsweise Positionssteue- rung, Kraftsteuerung und gemischte Verfügbare Konfiguration: Positions- und Kraftsteuerung. -
Seite 64: Hydraulikkreislauf
APITEL Hydraulikkreislauf Hydraulische Verteiler Der Hydraulikkreis ist mit einer hydrau- Standardkonfiguration: lischen Zahnradpumpe mit Förderleistung - 1 doppeltwirkendes Steuerventil von 21,7 l/min ausgestattet. Wahlweise: - 1 einfachwirkendes Steuerventil und doppeltwirkendes Steuerventil, schwimmend gelagert; - 2 doppeltwirkende Steuerventile; - 1 einfachwirkendes Steuerventil und 1 doppeltwirkendes Steuerventil (Zug- kraftregelung);... -
Seite 65: Elektrische Anlage
APITEL Elektrische Anlage Spannung 12 V Batterie Typ: “Maintenance Free” Spannung: 12 V Kapazität: 45 Ah Lichtmaschine Typ: 30 A Spannung: 14 V Leistung: 420 W mit eingebautem automatischem Spannungsregler Anlasser Spannung: 12 V Dauerleistung: 1,6 kW Hintere Hilfssteckdose mit 7 Polen Daten und Technische Merkmale... -
Seite 66: Reifen
APITEL Reifen Theoretischer Radius Durchmesser Reifen (RT) Vorne 6.5/80-12 7.00-12 342,5 23x8.50-12 288,5 25x8.50-14 322,5 Theoretischer Radius Durchmesser Reifen (RT) Hinten 250/80-18 439,5 280/70 R18 114 A8 424,5 7.50-18 300/70 R20 110 A8 9.5 R20 105 A8 468,5 33x12.50-15 421,5 Zusammenstellungen Reifen Vorne... -
Seite 67: Frontballastgewichte
APITEL Frontballastgewichte Falls am Traktor sehr schwere Geräte an- gekuppelt werden, die seine Stabilität in Längsrichtung beeinträchtigen können, ist eine Ballastaufnahme auf der Vorder- seite mit Hilfe von spezifischen Platten aus Gusseisen vorgesehen. Es können maximal vier Platten zu je 15 Kilo montiert werden. -
Seite 68: Tafel Betriebsmittel Und Füllmengen
APITEL Tafel Betriebsmittel und Füllmengen Der Kühlkreislauf des Motors besteht aus einem Gemisch aus einem spezifischen Frost- schutzmittel und destilliertem Wasser in unterschiedlichen Anteilen. Das von der Herstellerfirma empfohlene Verhältnis beträgt 40% Frostschutzmittel und 60% destilliertes Wasser. Je nach Verwendungstemperatur des Traktors ist es ratsam, dieses Verhältnis zu verändern, wie in der folgenden Übersicht spezifiziert: Frostschutz Gefrierpunkt... -
Seite 69: Kapitel 4 : Instrumente Und Bedienelemente
APITEL Kapitel 4 : Instrumente und Bedienelemente Anordnung der Bedienelemente In diesem Abschnitt werden alle am Trak- tor vorhandenen Instrumente und Bedie- nelemente beschrieben. Wenn nicht anders angegeben, gilt diese Beschreibung für alle Versionen. Für den korrekten Gebrauch der aufge- führten Bedienelemente ist aufmerksam Kapitel 5 -"Gebrauchsanweisungen"... - Seite 70 APITEL 14. Steuerhebel An-/Auskuppeln Zapf- welle 15. Feststellbremse 16. Pedal hintere Differentialsperre Abb. 4.4 Abb. 4.5 Abb. 4.6 Instrumente und Bedienelemente...
- Seite 71 APITEL 17. Wahlhebel unabhängige oder syn- chronisierte Zapfwelle 18. Steuerhebel Ein-/Ausschalten Vor- derradantrieb 19. Steuerhebel Kraftheber aufwärts/ abwärts 20. Steuerhebel Hydraulikverteiler (mit der Farbe am hinteren Schnellan- schluss kombiniert) 21. Hahn zur Regulierung der Absenkge- schwindigkeit der Kraftheberarme Abb. 4.7 Abb.
- Seite 72 APITEL 22. Hebel Lageregelung (gelb) für Kraft- heber kontrollierte Position/Kraft 23. Hebel Kraftregelung (rot) für Kraft- heber kontrollierte Position/Kraft 24. Sperrknauf Positionskontrollhebel 25. Hebel zur Regulierung der Absen- kgeschwindigkeit der Arme des Krafthebers 26. Steckdose für Anhänger Abb. 4.10 Abb. 4.11 Abb.
-
Seite 73: Bedienelemente In Der Kabine
APITEL Bedienelemente in der Kabine In diesem Abschnitt werden alle am Trak- tor mit Kabine vorhandenen Instrumente und Bedienelemente beschrieben. Für den korrekten Gebrauch der aufge- führten Bedienelemente ist aufmerksam Kapitel 5 -"Gebrauchsanweisungen" zu lesen. 27. Steuerschalter für vordere Arbeits- scheinwerfer Abb. - Seite 74 APITEL 31. Schalter Kabineninnenbeleuchtung 32. Verstellbare Austrittsdüsen für warme/kalte Luft 33. Behälter Scheibenwaschwasser vorne Abb. 4.16 Abb. 4.17 Abb. 4.18 Instrumente und Bedienelemente...
- Seite 75 APITEL Seitentüren Beide Türen können sowohl von innen als auch von außen geöffnet werden und werden durch spezielle Stoßdämpfer in geöffneter Position festgehalten. Vorderes und hinteres Fenster Die vorderen und hinteren Fenster kön- nen geöffnet werden. Zum Öffnen des Fensters den Sperrgriff (34) gegen den Uhrzeigersinn drehen und anschließend gegen die Scheibe drücken.
-
Seite 76: Belüftung Und Heizung
APITEL Belüftung und Heizung Das Kabineninnere ist mit Lüftungsdüsen ausgestattet, mit deren Hilfe der Luft- strom in die gewünschte Richtung ge- lenkt werden kann (32). Der Bedienknopf (30) dient zur Tempe- raturregelung im Inneren der Kabine, von kalt bis maximal warm, über alle ge- wünschten Zwischentemperaturen. -
Seite 77: Digitale Instrumententafel
APITEL Digitale Instrumententafel Abb. 4.24 Kontrollleuchte Zündkerzenvorwärmung bernsteinfarben Kontrollleuchte Positionslicht grün Kontrollleuchte Fernlicht grün Kontrollleuchte Blinker grün Kontrollleuchte Kraftstoffreserve Kontrollleuchte Batterie Kontrollleuchte Temperatur Motorkühlflüssigkeit Kontrollleuchte Motoröldruck Digitales Display Anzeige Motordrehzahl/ Betriebsstunden Instrumente und Bedienelemente... - Seite 78 APITEL 1. Kontrollleuchte Zündkerzenvorwär- Den Motor abstellen und den zuständi- mung (bernsteinfarben) gen Vertragshändler kontaktieren. Leuchtet, wenn der Start-Vorwärmer von Anlass-Schlüsselschalter aktiviert wird. 2. Kontrollleuchte Positionslicht (grün) Leuchtet, wenn die Positionslichter akti- viert werden. 3. Kontrollleuchte Fernlicht (grün) Leuchtet, wenn das Fernlicht aktiviert wird. 4.
-
Seite 79: Digitales Display
APITEL Digitales Display Bei Drehen des Zündschlüssels in Positi- on „1“ (nur Kontakt) zeigt das Display die Zahl der Betriebsstunden des Traktors an. Bei Drehen des Zündschlüssels in Position „2“ (Zündung), zeigt das Display die Mo- tordrehzahl an. Abb. 4.25 Instrumente und Bedienelemente... -
Seite 80: Einstellen Des Sitzes
APITEL Einstellen des Sitzes Der Sitz des Traktors ist mit Vorrichtungen ausgestattet, die eine Verstellung in der Längsrichtung, in der Höhe und in der vertikalen Richtung ermöglichen, um ihn dem Gewicht des Fahrers anzupassen. ACHTUNG: Den Sitz nur bei stillstehendem Traktor verstellen. -
Seite 81: Standardsitz
APITEL Standardsitz Längsverstellung Durch Betätigung des Hebels (36) und Verschieben des Sitzes in der Längsrich- tung (nach vorne oder nach hinten) wird der Sitz in die gewünschte Stellung ge- bracht. Nachdem die Einstellung vorge- nommen wurde, wird der Sitz durch Los- lassen des Hebels (36) blockiert. -
Seite 82: Bostrom-Sitz
APITEL Bostrom-Sitz Längsverstellung Durch Betätigung des Hebels (39) und Verschieben des Sitzes in der Längsrich- tung (nach vorne oder nach hinten) wird der Sitz in die gewünschte Stellung ge- bracht. Nachdem die Einstellung vorge- nommen wurde, wird der Sitz durch Los- lassen des Hebels blockiert. - Seite 83 APITEL Einstellung auf das Gewicht des Fah- rers Der Hebel (41) ermöglicht es, die Verstell- vorrichtung je nach Gewicht des Fahrers anzupassen, während der Zeiger (42) den voreingestellten Wert am Kennschild an- zeigt. Zur Durchführung dieses Einstellvorgangs ist folgendermaßen vorzugehen: - Den Hebel nach außen ziehen;...
-
Seite 84: Lenkradeinstellung
APITEL Lenkradeinstellung Auf Wunsch kann die Höhe des Lenkrads eingestellt werden, dafür den Hebel (C) drehen. Durch die Betätigung des Hebels wird die Position des Lenkrads freigege- ben, und es kann in der Höhe an die Grö- ße des Fahrers angepasst werden. ACHTUNG: Die Höheneinstellung des Lenkrads nur bei stillstehendem Traktor durchführen. -
Seite 85: Rundumleuchte
APITEL Rundumleuchte Die Rundumleuchte muss ggf. auf dem Schutzbügel (Überrollbügel) montiert werden. Sie wird durch Einfügen des spezi- ellen Steckverbinders aus dem Bausatz „Rundumleuchte“ in die Hilfssteckdose (12 V) auf dem Armaturenbrett (10) ein- geschaltet. Abb. 4.34 Instrumente und Bedienelemente... - Seite 86 APITEL Anmerkungen Instrumente und Bedienelemente...
-
Seite 87: Kapitel 5 : Gebrauchsanweisungen
APITEL Kapitel 5 : Gebrauchsanweisungen Anlassen des Motors GEFAHR: Den Motor nicht in geschlossenen Räu- men anlassen, denn die Abgase sind gif- tig. ACHTUNG: Bei stillstehendem Traktor und abgestell- tem Motor muss die Feststellbremse im- mer gezogen sein. ACHTUNG: Den Motor nur vom Fahrerplatz aus starten. - Seite 88 APITEL Es ist folgendermaßen vorzugehen: - Kontrollieren, dass die Feststellbremse angezogen ist; - Kontrollieren, dass sich alle Bedie- nungshebel in neutraler Stellung be- finden; - Kontrollieren, dass alle Bedienungs- schalter deaktiviert sind; - Das Kupplungspedal bis zum Anschlag durchtreten und in dieser Stellung be- lassen;...
-
Seite 89: Anlassen Des Motors Bei Niedriger Außentemperatur
APITEL Anlassen des Motors bei Einfahren niedriger Während der Einfahrzeit müssen folgende Vorsichtsmaßnahmen getroffen werden: Außentemperatur - Die Erfahrung hat gezeigt, dass die ersten 50 Betriebsstunden des Trak- ANMERKUNG: tors ausschlaggebend für die Leistung Wenn die Temperatur unter 0° oder und die Lebensdauer des Motors sind. -
Seite 90: Abstellen Des Motors
APITEL Abstellen des Motors - Den manuellen Beschleunigungshebel, wenn verwendet, in die Mindestpositi- on stellen; - Die Feststellbremse anziehen. Auf der Instrumententafel überprüfen, ob die rote Kontrollleuchte zur Anzeige der aktivierten Feststellbremse aufleuch- tet. - Den ersten Gang und den ersten Fahr- bereich oder ggf. -
Seite 91: Anlassen Des Traktors
APITEL Anlassen des Traktors ACHTUNG: Vor dem Anlassen des Traktors muss man sich mit den Bedienungselementen, der Schaltung, dem Bremssystem, der Zapfwelle, den Bedienelementen zur Differentialsperre und zum Abstellen des Motors vertraut machen. ANMERKUNG: Während der ersten 50 Betriebsstunden Abb. 5.3 darf der Motor nur bis max. -
Seite 92: Gaspedal
APITEL Gaspedal Durch die Betätigung des Gaspedals (4) wird die Position des manuellen Beschleu- nigungshebels (5) aufgehoben, sobald die Motordrehzahl erhöht wird. Beim Los- lassen des Pedals kehrt der Motor wieder auf die vom manuellen Beschleunigungs- hebel vorgegebene Drehzahl zurück. Bei Betätigung des Gaspedals muss sich der manuelle Beschleunigungshebel in der Mindestposition befinden. -
Seite 93: Anhalten Des Traktors
APITEL Anhalten des Traktors Zum kurzen Anhalten des Traktors ist fol- gendermaßen vorzugehen: - Die Motorgeschwindigkeit reduzieren; - Die Motor-Getriebe-Kupplung aus- kuppeln, dafür das Kupplungspedal bis zum Anschlag durchtreten; - Bei stillstehendem Traktor den Ge- schwindigkeitshebel in die neutrale Stellung bringen und das Kupplungs- pedal langsam loslassen. -
Seite 94: Kupplungspedal
APITEL Kupplungspedal Mit dem Pedal (6) wird die Kupplung ein- und ausgekuppelt: - Bis an den Anschlag durchgetretenes Pedal = ausgekuppelte Kupplung - Losgelassenes Pedal = eingekuppelte Kupplung Wenn der Motor unter Vollast läuft, ist zu vermeiden, die Kupplung rutschen zu las- sen, um eine höhere Drehzahl zu erhalten. -
Seite 95: Antriebs-Steuerungshebel
APITEL Antriebs- Steuerungshebel Arbeitsbereichshebel Mit dem Hebel (7) können vier verschie- dene Arbeitsgeschwindigkeitsbereiche ausgewählt werden. Jeder Arbeitsge- schwindigkeitsbereich ist durch eine rö- mische Zahl gekennzeichnet, die auf dem Griff des Hebels angegeben ist: - I - langsamer Fahrbereich - II - normaler Fahrbereich Abb. -
Seite 96: Wendegetriebehebel
APITEL Wendegetriebehebel Mit dem Hebel (8) kann die Fahrtrichtung des Traktors gewählt werden. Zum Um- kehren der Fahrtrichtung muss das Kupp- lungspedal bis zum Anschlag durchgetre- ten, der Traktor angehalten und der Hebel betätigt werden. - Hebel in der Position “Pfeil nach vor- ne”: Vorwärtsgang;... -
Seite 97: Geschwindigkeits-Graphik
APITEL Geschwindigkeits-Graphik Sie zeigt den perfekten Übergang der Schaltstufen ohne Übereinanderlagerung der Geschwindigkeiten sowohl im Vorwärts- als auch im Rückwärtsgang. Reifen 300/70 R20" - Motordrehzahl: 3400 U/min 30,60 4° Km/h 22,80 3° Km/h 16,30 2° Km/h 10,40 1° Km/h 7,70 4°... -
Seite 98: Betriebsbremsen
APITEL Betriebsbremsen Der Traktor wird mit Hilfe von zwei Peda- len (10) gebremst, die getrennt die Brem- se jedes Hinterrads aktivieren. Das Brem- sen mit einem einzigen Pedal erlaubt ein engeres Lenken, denn beim Blockieren des an der Kurveninnenseite liegenden Rads dreht sich der Traktor beim Fahren von Kurven um das blockierte Rad. -
Seite 99: Feststellbremse
APITEL Feststellbremse Die Feststellbremse wirkt auf die Betriebs- bremsen und wird mechanisch über einen Hebel (12) auf der rechten Seite des Fah- rersitzes gesteuert. ACHTUNG: Den Traktor möglichst auf ebenem Unter- grund abstellen und die Feststellbremse ziehen, bevor man den Fahrersitz verlässt. An Hängen sollte man, außer die Fest- stellbremse zu ziehen, eine Keil unter Abb. -
Seite 100: Bedienelemente Am Armaturenbrett
APITEL Bedienelemente am Armaturenbrett Zündschalter Der Zündschalter (13) kann drei Stel- lungen einnehmen: - Pos. "0" - Kein Kreis steht unter Span- nung, mit Ausnahme des Warnblink- lichtschalters. Motorstopp-Position, der Schlüssel kann abgezogen werden. - Pos. "1" - Kontaktposition, verschie- dene Abnehmer stehen unter Span- Abb. - Seite 101 APITEL Durch Drehen des Bereichs (15) am Ende des Hebels werden die Straßenlichter ein- geschaltet: Lichter ausgeschaltet; Positionslichter und Kontrollleuchte (16) auf der Instrumententafel ein- geschaltet; Abblendlicht; Wenn der Schalter nach unten ge- drückt wird, werden das Abblend- licht und die entsprechende Leuch- tanzeige (17) Abb.
-
Seite 102: Zapfwelle
APITEL Zapfwelle Die hintere Zapfwelle kann "unabhängig" oder "synchronisiert" sein. Das An- und Auskuppeln erfolgt manuell. Die Wellen der Zapfwelle und die von der Zapfwelle angetriebenen Anbaugeräte können sehr gefährlich sein. Daher müs- sen folgende Sicherheitshinweise befolgt und umsichtig gehandelt werden: ACHTUNG: Den Traktor NIE ohne aufgesetzte Zapf- Abb. - Seite 103 APITEL HINWEIS: ACHTUNG: Bei der Wahl der Kardanwelle muss auf Beim Gebrauch der Zapfwelle bei ge- die Verbindung zwischen Zugmaschi- parktem Traktor ist immer sicherzustel- ne und Maschine, an der sie installiert len, dass der Arbeitsbereichshebel in werden soll (Abmessung der Welle), die Nullstellung, das Wendegetriebe in der Drehzahl der Zapfwelle, die Leistung Vorwärtsstellung, der Schalthebel im 4.
-
Seite 104: Zapfwellenbedienungshebel
APITEL Zapfwellenbedienungshebel Normalerweise ist die Zapfwelle immer angekuppelt: Steuerhebel An-/Auskup- peln Zapfwelle (22) in abgesenkter Stel- lung (Abb. 5.19). Indem man den Hebel nach oben stellt wird die Zapfwelle ausgekuppelt. Zum Anheben des Hebels muss dieser zuerst freigegeben werden, indem man den ei- gens geformten abschließenden Teil zieht (Abb. - Seite 105 APITEL - Hebel in Richtung “A” gedrückt - Zapf- welle aktiviert. - Hebel in zentraler Position “N” - Zapf- welle im Leerlauf. - Hebel in Richtung “B” gedrückt - Syn- chronisierte Zapfwelle aktiviert. ACHTUNG: Anbaugeräte mit hoher Trägheit halten nicht sofort nach dem Abkuppeln des Zapfwelle an.
-
Seite 106: Gebrauch Der Unabhängigen Zapfwelle
APITEL Gebrauch der unabhängigen Zapfwelle ACHTUNG: Keine Anbaugeräte oder Arbeitsmaschi- nen an die Zapfwelle anschließen, die eine Leistung erfordern, die über der ver- fügbaren liegt. Die Zapfwelle auskuppeln, indem man den Steuerhebel zum An-/Auskuppeln der Zapfwelle (22) in die "hohe" Positi- on stellt;... -
Seite 107: Gebrauch Der Synchronisierten Zapfwelle
APITEL Gebrauch der synchronisierten Zapfwelle ACHTUNG: Beim Gebrauch der synchronisierten Zapfwelle ist beim Einlegen von Rück- wärtsgängen darauf zu achten, dass die Welle die Drehrichtung wechselt. Daher ist es mit gewissen Arbeitsgeräten emp- fehlenswert, den Zapfwellen-Wahlhebel (23) in die Leerlaufstellung zu bringen, um Schäden an den sich drehenden Bau- gruppen zu vermeiden. -
Seite 108: Differentialsperre
APITEL Differentialsperre Der Traktor ist mit einer Sperrvorrich- tung für das hintere Differential ausgerü- stet, die einzuschalten ist, wenn ein Rad aufgrund mangelhafter Bodenhaftung rutscht. ACHTUNG: Die Differentialsperre nur verwenden, wenn der Traktor auf einer geraden Stre- cke fährt und die Bodenhaftung schlecht ist. -
Seite 109: Vierradantrieb
APITEL Vierradantrieb Der Traktor ist mit einem Vierradantrieb ausgerüstet, um den Antrieb speziell auf losem, schlammigem und rutschigem Bo- den zu verbessern. Der Vierradantrieb kann für bestimmte Arbeiten ausgeschaltet werden. ANMERKUNG: Falls nicht die maximale Antriebskraft benötigt wird, wie zum Beispiel auf Straßen mit hartem Boden, ist es emp- fehlenswert, den Vorderradantrieb aus- Abb. -
Seite 110: Vorderer Zughaken
APITEL Vorderer Zughaken Der Traktor kann auf der Vorderseite mit einem Zughaken (26) versehen werden, der zum Schleppen des Traktors dient. HINWEIS: Der vordere Haken darf ausschließlich zum Abschleppen des Traktors in Not- fallsituationen verwendet werden. Die Schlepprichtung muss mit der Längsach- se des Traktors übereinstimmen. -
Seite 111: Hinterer Zughaken
APITEL Hinterer Zughaken ANMERKUNG: Je nach Zulassungen und Gesetzen der Die Einstellung der Schleppvorrichtung verschiedenen Länder werden folgende ist ein Vorgang, der äußerst sorgfältig hinteren Schleppvorrichtungen angebo- durchgeführt werden muss, weil von der ten: korrekten Einstellung des Hakens das - Für Italien zugelassener Zughaken Fahrverhalten des Traktors und insbe- - Zughaken für die europäische Zulas- sondere seine Sicherheit und Stabilität... -
Seite 112: Zughaken "Dgm*6*0031Ga" Cuna Für Italien Zugelassen
APITEL Zughaken "DGM*6*0031GA" CUNA für Italien zugelassen Abb. 5.30 29,5 Gebrauchsanweisungen... -
Seite 113: Zughaken "Grassi E11*1572" Ewg Für Die Europäische Zulassung
APITEL Zughaken "GRASSI e11*1572" EWG für die europäische Zulassung Abb. 5.31 29,5 Gebrauchsanweisungen... -
Seite 114: Maximale Vertikale Last Auf Dem Hinteren Haken - Ausführung "9.30 Dt
APITEL Maximale vertikale Last auf dem hinteren Haken - Ausfüh- rung “9.30 DT” Traktor mit Schutzbügel ZUGHAKEN “GRASSI e11*1572” ZUGHAKEN "DGM*6*0031GA" Traktor mit Kabine ZUGHAKEN “GRASSI e11*1572” ZUGHAKEN "DGM*6*0031GA" Maximale vertikale Last auf dem hinteren Haken - Ausfüh- rung “9.40 DT” Traktor mit Schutzbügel ZUGHAKEN “GRASSI e11*1572”... -
Seite 115: Regulierung Der Zughakenhöhe
APITEL Regulierung der Zughakenhöhe Zum Verstellen der Höhe sind die Splints (27) herauszuziehen, damit der Haken ge- löst und in die gewünschte Stellung ge- bracht werden kann. HINWEIS: Kontrollieren, dass die Sicherheitsbolzen und -stifte korrekt eingefügt und nicht beschädigt sind. Abb. -
Seite 116: Schleppen Von Anhängern
APITEL Schleppen von Anhängern ANMERKUNG: Zur Sicherstellung der Stabilität und eines Beim Ziehen eines Anhängers nicht optimalen Fahrverhaltens des Traktors schneller als 30 km/h fahren. beim Schleppen muss die Höheneinstel- lung des Zughakens auf Grundlage der Merkmale und der zu schleppenden Last ANMERKUNG: des Anhängers vorgenommen werden: Wenn der zu schleppende Anhänger mit... - Seite 117 APITEL Abb. 5.34 Gebrauchsanweisungen...
-
Seite 118: Dreipunktanschluss
APITEL Dreipunktanschluss ACHTUNG: Der Traktor ist mit "Dreipunktaufnahme" Den Kraftheber immer in kontrollierter der Kategorie 1 ausgerüstet, die es er- Position verwenden, wenn an den Drei- möglicht, alle Arten von Arbeitsgeräten punktanschluss angeschlossene Anbau- mit kompatibler Abmessung und Gewicht geräte transportiert werden. an den Traktor anzuschließen. -
Seite 119: Konstruktion
APITEL Konstruktion Abb. 5.35 Obere Schubstrebe, längenverstellbar Tragarme Längenverstellbare vertikale Zugstange Längenverstellbare seitliche Stabilisator-Stange Hydraulischer Hubzylinder Anschlussvorrichtung für die Anbaugeräte Gebrauchsanweisungen... -
Seite 120: Obere Schubstrebe
APITEL Obere Schubstrebe Vertikale Zugstangen Die obere einstellbare Schubstrebe ist Die vertikalen Zugstangen verbinden die über zwei Bohrungen an der Halterung unteren Zugstangen mit den Kraftheber- befestigt. Die Wahl muss auf Grundlage armen. der Höhe des Anbaugeräts getroffen wer- Durch Drehen der Einstellmuffe kann ihre den. -
Seite 121: Anbau Von Geräten Am Traktor
APITEL Anbau von Geräten am Stabilität Zugmaschine/ Anbaugerät Traktor Auf Grund des Gewichts der Maschine Das An- und Abkoppeln des Anhängers kann die Einheit Zugmaschine/Anbauge- und der anderen Arbeitsgeräte ist ein Vor- rät instabil werden: insbesondere dann, gang, der bei Fehlen geeigneter Vorrich- wenn die Abmessungen des Geräts nicht tungen zur Erleichterung der Durchfüh- richtig auf den Traktor abgestimmt sind,... - Seite 122 APITEL Abb. 5.37 T = Gewicht des Traktors (kg) + Bediener mit 75 kg M = Gewicht der Arbeitsmaschine (kg) Z = Gewicht des Ballasts d = Abstand zwischen Vorderachse und Ballastpunkten (m) i = Achsabstand zwischen Vorderrad und Rad/Raupenkette hinten (m) s = Abstand des Schwerpunktes der Arbeitsmaschine von der Hinterachse (m) Gebrauchsanweisungen...
-
Seite 123: Höchstzulässige Lasten
APITEL Höchstzulässige Lasten Reifen Vorderachse Hinterachse Gesamt Vorne Hinten 250/80-18 280/70 R18 6.5/80-12 320/65 R18 7.50-18 11.5/80/15.3 1300 1600 300/70 R20 7.00-12 9.5 R20 23x8.50-12 33x12.50-15 36x13.50-15 25x8.50-14 Garden Gebrauchsanweisungen... -
Seite 124: Hintere Hebegruppe Vom Typ "Mit Kugelgelenk
APITEL Hintere Hebegruppe vom Typ “mit Kugelgelenk” Abb. 5.38 22,1 Gebrauchsanweisungen... -
Seite 125: Normaler Heckkraftheber Für Anbaugeräte
APITEL Normaler Heckkraftheber für Anbaugeräte Der hydraulische Kraftheber dient zum Anheben und Absenken der an den Drei- punktanschluss angekuppelten Anbauge- räte. Mit dem Hebel (36) kann die Position der Kraftheberarme von komplett hochge- fahren bis komplett abgesenkt eingestellt werden. Abb. 5.39 - Hebel nach oben - Arme hochgefahren - Hebel nach unten - Arme abgesenkt Der Hebel ist rechts neben dem Fahrersitz... -
Seite 126: Heckkraftheber Für Anbaugeräte Mit Kontrollierter Position Und Schleppkraft
APITEL Heckkraftheber für Anbaugeräte mit kontrollierter Position und Schleppkraft Der Kraftheber für Anbaugeräte kann in folgenden Betriebsarten verwendet wer- den: - Kontrollierte Position; - Kontrollierte Schleppkraft; - Schwimmend gelagerter Betrieb; - Gleichzeitige Kontrolle von Position Abb. 5.42 und Schleppkraft. Durch den gleichzeitigen Gebrauch der Hebel (39) und (40), die jeweils zur Kon- trolle der Lage und der Zugkraft dienen, wird der Betrieb des Krafthebers in den... - Seite 127 APITEL - Aufgesattelte Anbaugeräte, d.h. Anbau- Schwimmend gelagerter Betrieb geräte mit Rädern oder anderen auf Zum Einstellen dieses Arbeitsmodus ist dem Boden aufliegenden Vorrichtungen. folgendermaßen vorzugehen: Zum Einstellen dieses Arbeitsmodus ist - Den Hebel für die Lageregelung (39) folgendermaßen vorzugehen: und den Hebel für die Kraftregelung - Den Einstellhebel für die Schleppkraft (40) ganz nach vorne bringen;...
- Seite 128 APITEL Fahren auf öffentlichen Straßen mit angekuppeltem Anbaugerät Beim Fahren auf öffentlichen Straßen mit an den Traktor angekuppeltem Anbauge- rät ist folgendermaßen vorzugehen: - Den Hebel für die Lageregelung (39) ganz nach hinten bringen. - Den Einstellhebel für die Absenkge- schwindigkeit der Arme (42) bis zum Anschlag gegen den Uhrzeigersinn drehen.
-
Seite 129: Hilfshydraulikverteiler
APITEL Hilfshydraulikverteiler HINWEIS: Sicherstellen, dass die Hydraulikzylinder ANMERKUNG: der Anbaugeräte den gleichen Öltyp wie Zur Gewährleistung des regulären Be- das Traktorgetriebe enthalten, damit das triebs des Hydraulikkreises ist häufig Öl nicht verunreinigt wird, was zu Be- der Ölstand im Getriebe zu überprüfen. triebsstörungen führen könnte. -
Seite 130: Ballastierung
APITEL Ballastierung mehrmals bis an den Endanschlag drü- cken, um den Druck aus dem Kreislauf auszulassen; ACHTUNG: - Den Schutzdeckel vom Schnellkuppler Alle Vorgänge zum Anbringen und Ent- abheben, der mit dem Verteiler ver- fernen des Ballasts haben an einem bunden ist;... -
Seite 131: Montage Frontballastgewichte
APITEL Montage Frontballastgewichte Die 15 kg schweren Platten sind mit Grif- fen versehen und können leicht in folgen- der Art und Weise montiert werden: - Die Schrauben (A und B) und die ent- sprechenden Unterlegscheiben vom Ballastträger entfernen; - Die Platte in die Halterung einfügen; - Die Platten mit den zuvor entfernten Schrauben und Unterlegscheiben be- festigen. -
Seite 132: Montage Ballastgewichte Hinterräder
APITEL Montage Ballastgewichte Hinterräder ACHTUNG: Das Anbringen der Ballastgewichte an den Rädern kann zum Ungleichgewicht des Traktors sowohl beim Bremsen als auch beim Lenken führen. Die Ballastgewichte zu 45 kg können be- quem montiert werden, dazu wie folgt vorgehen: - eine Befestigungsschraube (D) des Abb. -
Seite 133: Ballastierung Mit Wasser
APITEL Ballastierung mit Wasser - Den Luftventileinsatz wieder ein- schrauben und den Reifen auf den nor- male Druck aufblasen. HINWEIS: Soll weniger Wasser eingefüllt und somit Die Straßenverkehrsordnung erlaubt kei- eine geringere Ballastierung erreicht wer- ne Straßenbenutzung mit flüssiger Bal- den, ist das Rad so zu drehen, dass sich lastierung, sollte diese jedoch auf dem das Ventil in einer niedrigeren Position... - Seite 134 APITEL Ablassen Zum Ablassen des Wassers aus den Reifen wie angegeben vorgehen: - Das Rad anheben und mit dem Ventil in der niedrigsten Position ausrichten; - Den Ventileinsatz abschrauben und das gesamte Wasser ausfließen lassen; - Das dafür vorgesehene Anschluss- stück auf dem Ventilsitz anbringen und Druckluft einführen, solange das Rest- wasser durch den kleinen Schlauch ab-...
-
Seite 135: Hebepunkte
APITEL Hebepunkte ACHTUNG: Das Personal zur Ausführung der Hebe- vorgänge des Traktors muss eine ange- messene Schulung erhalten haben und im Besitz der notwendigen Ausrüstung sein. Abb. 5.48 Zur Hebung wie folgt vorgehen: - Den Traktor eben auf einem festen Un- tergrund parken;... -
Seite 136: Radstand
APITEL Radstand Abb. 5.51 Gebrauchsanweisungen... - Seite 137 APITEL A (mm) Hinterer Reifen (mm) 250/80-18 1033 1017 1107 280/70 R18 1021 1029 1119 320/65 R18 1021 1029 1119 7.50-18 1103 11.5/80/15.3 1021 1013 300/70 R20 1025 1137 1227 9.5 R20 1056 1000 1120 33x12.50-15 1037 36x13.50-15 B (mm) Vorderer Reifen (mm)
-
Seite 138: Regulierung Des Radstands
APITEL Regulierung des Radstands Der Traktor kann durch Veränderung des vorderen und hinteren Radstands an die Arbeitsanforderungen der verschiedenen Anbaugeräte und Pflanzenkulturen ange- passt werden. Die Veränderung des Radstands wird durch eine Änderung der Befestigungs- position der Naben und zentralen Schei- ben erzielt. -
Seite 139: Transport Des Traktors
APITEL Transport des Traktors Für den Transport des Traktors ist ein ge- eignetes Transportmittel zu verwenden. ACHTUNG: Den Traktor nicht mit einem Kran oder anderen ungeeigneten Hebemitteln he- ben. Vor dem Transport des Traktors muss im- mer die Feststellbremse angezogen wer- den. -
Seite 140: Schleppen Des Traktors
APITEL Schleppen des Traktors Beim Schleppen des Traktors ist zu be- rücksichtigen, dass das Hydrolenkungssy- stem das Fahren und Lenken des Traktors bei abgestelltem Motor über kurze Stre- cken ermöglicht. Den Traktor immer vom Fahrersitz aus fa- hren und: - Die Bedienungshebel des Getriebes in neutrale Stellung bringen;... -
Seite 141: Kapitel 6 : Regelmäßige Wartung
APITEL Kapitel 6 : Regelmäßige Wartung Einleitung und Sicherheit In diesem Kapitel sind die notwendigen Wartungsarbeiten angegeben, die erfor- derlich sind, um Ihren Traktor funktions- fähig zu erhalten. Jeder Vorgang wird in den folgenden Abschnitten detailliert beschrieben. Die empfohlenen Wartungs- abstände beziehen sich auf Situationen unter "normalen Betriebsbedingungen"... - Seite 142 APITEL ANMERKUNG: ACHTUNG: Der Traktor ist mit Kontrollleuchten auf Die Kontrolle der Füllstände, das Nach- der Instrumententafel ausgestattet, die füllen und das Auswechseln von Öl sind den Fahrer über den Betriebszustand der auszuführen, wenn der Traktor eben Maschine unterrichten. Einige von ihnen steht und der Motor seit mindestens 10 dienen zur Anzeige von Störungen und Minuten abgestellt ist.
-
Seite 143: Betanken Des Traktors
APITEL Betanken des Traktors Kraftstoffanforderungen Für den zu verwendenden Kraftstofftyp wird auf das Bedienungs- und Wartungs- GEFAHR: handbuch des Motors, das mit dem Trak- Während dem Betanken oder dem Nach- tor mitgeliefert wird, verwiesen. Die Kraft- füllen von Schmiermitteln nicht rauchen stoffqualität ist ein wichtiger Faktor für oder sich mit offenen Flammen nähern. -
Seite 144: Zugang Für Inspektion Und Wartung
APITEL Zugang für Inspektion und Wartung ACHTUNG: Vor dem Öffnen der Motorhaube die Feststellbremse anziehen, den Motor ab- stellen und den Zündschlüssel aus dem Steuerpult ziehen. ACHTUNG: Das Berühren heißer Oberflächen kann Verbrennungen verursachen. Wenn der Abb. 6.3 Motor in Betrieb war, können seine Be- standteile und Flüssigkeiten heiß... -
Seite 145: Einfahrzeit
APITEL Einfahrzeit entsprechenden Filtereinsatz wechseln. Danach das Motoröl und den Motoröl- Von der richtigen Einfahrzeit und dem filter in den unter “Regelmäßige War- korrekten Gebrauch des neuen Traktors tung” angegebenen Abständen wech- hängen der einwandfreie Betrieb und die seln. Lebensdauer des Traktors ab. Daher sind - Den Kraftstofffilter austauschen. -
Seite 146: Zusammenfassende Tabelle Der Regelmäßigen Wartungseigriffe
APITEL Zusammenfassende Schutzvorrichtung Tabelle der gegen die Kippgefahr regelmäßigen Den festen Sitz der Befestigungsschrau- ben des vorderen und hinteren Schutzbü- Wartungseigriffe gels oder der Kabine regelmäßig vom zu- ständigen Vertragshändler prüfen lassen. Die regelmäßigen Wartungs- und Kon- trolltätigkeiten sind im Kapitel "Norma- le Instandhaltung"... -
Seite 147: Reifen
APITEL Reifen ACHTUNG: Der Reifenwechsel ist ein Vorgang, der Wartung der Reifen Risiken mit sich bringen kann und spe- - Nach jeweils 50 Arbeitsstunden bzw. zielles Werkzeug und technische Kom- einmal pro Woche den Reifendruck petenz erfordert. Es wird daher geraten, kontrollieren. - Seite 148 APITEL Luftdruck Empfohlener Druck für die Fahrt Maximaldruck Reifen Vorne 6.5/80-12 4PR 6.5/80-12 6PR 7.00-12 4PR 1,75 7.00-12 6PR 23x8.50-12 25x8.50-14 Empfohlener Druck für die Fahrt Maximaldruck Reifen Hinten 250/80-18 280/70 R18 7.50-18 3,25 300/70 R20 9.5 R20 33x12.50-15 Korrekter Niedriger Hoher Druck...
-
Seite 149: Kontrolle Des Motorölstands
APITEL Kontrolle des Motorölstands ANMERKUNG: Den Ölstand kontrollieren, wenn sich der Motor horizontaler Position befindet und seit mindestens 5 Minuten außer Betrieb ist, damit sich das Öl in der Motorölwan- ne setzen kann. Zur Ölstandkontrolle ist folgendermaßen vorzugehen: - Den Ölstab (2) herausziehen, mit Abb. -
Seite 150: Standkontrolle Der Motorkühlflüssigkeit
APITEL Standkontrolle der Motorkühlflüssigkeit Regelmäßig den Füllstand des Kühlmittels im Kühler kontrollieren. Wenn man den Deckel (4) abschraubt und abnimmt, muss der Füllstand von der Auf- füllöffnung aus sichtbar sein. Anderenfalls nachfüllen bis der angegeben Stand er- reicht ist. ANMERKUNG: Die Kontrolle muss bei kaltem Motor er- Abb. -
Seite 151: Kühler
APITEL Kühler Für die korrekte Funktion des Kühlkreis- laufs ist die Reinigung der Kühlerrippen (5) und des vorderen Rostes (6) der Mo- torhaube äußerst wichtig. ANMERKUNG: Wenn die Arbeitsumgebung besonders staubig ist, ist eine häufige Reinigung des Kühlers, auch mehrmals täglich, an- geraten. -
Seite 152: Luftfilter
APITEL Luftfilter ACHTUNG: Die Filtrierelemente müssen immer bei abgestelltem Motor gereinigt werden. Den Luftfilter regelmäßig reinigen. Bei der Arbeit in sehr staubiger Umge- bung muss der Luftfilter häufiger gereini- gt werden. Auslassventil Luftfilter Täglich die Rückstände von Staub und Ab- Abb. - Seite 153 APITEL HINWEIS: Zur Reinigung des Filters kein Öl, Petro- leum, Diesel, Paraffin oder andere Löse- mittel verwenden. HINWEIS: Die Luftfilterpatrone (14) nach 6 Reini- gungsvorgängen bzw. nach jeweils 500 Betriebsstunden auswechseln. Wenn die Patrone übermäßig verschmutzt ist, muss sie ausgewechselt werden. Regelmäßige Wartung...
-
Seite 154: Austausch Des Kraftstofffilters
APITEL Austausch des Kraftstofffilters GEFAHR: Der Filter darf nur bei abgekühltem Mo- tor gewechselt werden. Wenn Kraftstoff auf noch warme Teile gelangt besteht Brandgefahr. Alle durch Kraftstofflecka- gen verschmutzten Teile reinigen. Zum Ölwechsel ist folgendermaßen vor- zugehen: - einen Behälter zur Aufnahme eventu- Abb. - Seite 155 APITEL Anmerkungen Regelmäßige Wartung...
-
Seite 156: Schmierung Der Bauteile Des Traktors
APITEL Schmierung der Bauteile des Traktors Die verschiedenen Bauteile des Traktors je nach Bedingungen der Arbeitsumge- bung nach jeweils 50 Stunden oder häu- figer über die nachfolgend angeführten Schmierpunkte schmieren. ANMERKUNG: Nach dem Schmiervorgang eine allge- meine Überprüfung des Traktors auf Öl- leckagen, lockere Bauteile oder beschä- digte Bauteile vornehmen. - Seite 157 APITEL Schmierpunkte Abb. 6.16 Regelmäßige Wartung...
-
Seite 158: Ölstand Vorderachse
APITEL Ölstand Vorderachse Regelmäßig den Ölstand in der Vorder- achse überprüfen. ANMERKUNG: Vor der Ölstandkontrolle warten, bis sich das Öl im Getriebe gesetzt hat. Zur Ölstandkontrolle ist folgendermaßen vorzugehen: - Den Deckel (16) entfernen; - Überprüfen, dass das Öl den Öffnungs- rand erreicht;... -
Seite 159: Ölstand Schaltgetriebe Und Hinterachse
APITEL Ölstand Schaltgetriebe und Hinterachse Regelmäßig den Ölstand in den Antriebs- einheiten prüfen. ANMERKUNG: Vor der Ölstandkontrolle warten, bis sich das Öl im Getriebe gesetzt hat und bis die Arme des hydraulischen Krafthebers komplett abgesenkt sind. Zur Ölstandkontrolle ist folgendermaßen vorzugehen: Abb. -
Seite 160: Motorölwechsel
APITEL Motorölwechsel ANMERKUNG: Den Öl wechseln, wenn sich der Motor horizontaler Position befindet und seit mindestens 5 Minuten außer Betrieb ist, damit sich das Öl in der Motorölwanne setzen kann. Zum Ölwechsel ist folgendermaßen vor- zugehen: - Einen Behälter mit geeignetem Fas- sungsvermögen unter den Ablassstut- zen (17), der sich im unteren Bereich Abb. -
Seite 161: Austausch Des Motorölfilters
APITEL Austausch des Austausch des Motorölfilters Motorölfilters ACHTUNG: Den Motor entsprechend abkühlen las- sen, um Verbrennungen zu vermeiden. Zum Ölwechsel ist folgendermaßen vor- zugehen: - Einen Behälter zur Aufnahme eventu- eller Kraftstoffleckagen vorsehen; - Die Filterpatrone (19) aus ihrem Sitz Abb. -
Seite 162: Austausch Des Filters Im Hydraulikkreis
APITEL Austausch des Filters im Hydraulikkreis Das Filterelement muss zu vorgeschrie- benen Intervallen ausgewechselt werden. Zum Ölwechsel ist folgendermaßen vor- zugehen: - Die Filterpatrone (20) ausschrauben; - Bevor man die neue Patrone montiert, sie mit Öl füllen und die Dichtung schmieren, dazu sauberes Öl verwen- den;... -
Seite 163: Ölwechsel Vorderachse
APITEL Ölwechsel Vorderachse Zum Ölwechsel ist folgendermaßen vor- zugehen: - Den Deckel (21) entfernen; - Einen Behälter mit geeignetem Fas- sungsvermögen unter den Ablassstut- zen (22), der sich im unteren Bereich des Achsengehäuses befindet, vorse- hen; - Den Deckel des Ablassstutzens entfer- nen und das Öl in den Behälter abflie- ßen lassen;... -
Seite 164: Ölwechsel Schaltgetriebe Und Hinterachse
APITEL Ölwechsel Schaltgetriebe und Hinterachse ANMERKUNG: Vor dem Ölwechsel warten, bis sich das Öl im Getriebe gesetzt hat und bis die Arme des hydraulischen Krafthebers komplett abgesenkt sind. Zum Ölwechsel ist folgendermaßen vor- zugehen: - Den Sitz ganz anheben; - Den Messstab für den Füllstand des Abb. -
Seite 165: Kupplung
APITEL Kupplung Regelmäßig kontrollieren, dass der Leer- weg des Kupplungspedals ca. 15-20 mm beträgt. Anderenfalls ist der zuständige Vertrags- händler für die Einstellung zu kontaktie- ren. ANMERKUNG: Bei Störungen der Kupplung ist der zu- ständige Vertragshändler zu kontaktie- ren. Abb. 6.27 Regelmäßige Wartung... -
Seite 166: Betriebsbremsen
APITEL Betriebsbremsen ACHTUNG: Bei einer Verlängerung des Bremswegs ist sofort nach der Ursache zu suchen und die Störung zu beheben. Regelmäßig überprüfen, dass Bremspedale einen Leerhub von ca. 20 mm aufweisen. Anderenfalls ist der zuständige Vertrags- händler für die Einstellung zu kontaktie- ren. -
Seite 167: Feststellbremse
APITEL Feststellbremse Sicherstellen, dass die Räder bei angezo- genem Steuerhebel blockiert sind. Anderenfalls ist der zuständige Vertrags- händler für die Einstellung zu kontaktie- ren. Regelmäßige Wartung... -
Seite 168: Auskuppeln Zapfwelle
APITEL Auskuppeln Zapfwelle Die vom Hebel zum Auskuppeln der Zapfwelle gesteuerte Flachstange (25) muss einen Leerhub von ca. 3,5 - 4 mm durchführen, bevor sie die Zapfwelle aus- kuppelt. Wenn der Hub zu lang ist, muss die Gewindestange wie nachstehend be- schrieben eingestellt werden: - Den Bolzen mit Sicherungssplint (26) lösen und aus der Gabel (27) ziehen;... -
Seite 169: Entlüftung Des Kraftstoffkreislaufs
APITEL Entlüftung des Kraftstoffkreislaufs Wenn in den Leitungen des Kraftstoff- kreislaufs Luft vorhanden ist, können beim Anlassen des Motors Schwierigkeiten auf- treten. Die Luft kann zum Beispiel beim Ausbauen von Filtern und Leitungen, bei längerem Nichtgebrauch des Traktors so- wie bei vollständigem Verbrauch des im Tank enthaltenen Kraftstoffs in den Kraft- stoffkreislauf gelangen. -
Seite 170: Kontrolle Der Spannung Des Keilriemens
APITEL Kontrolle der Spannung des Keilriemens Regelmäßig die Spannung des Keilrie- mens überprüfen. Dabei ist folgendermaßen vorzugehen: - Die Befestigungsschraube (29) lösen; - Die Gegenmutter (30) an der Spann- vorrichtung lösen; - Die Pumpe bewegen, bis der Riemen korrekt gespannt ist; - Alle Muttern und Gegenmuttern fest Abb. -
Seite 171: Kontrolle Der Riemenspannung Der Lichtmaschine (Ausführung Mit Kabine)
APITEL Kontrolle der Riemenspannung der Lichtmaschine (Ausführung mit Kabine) Regelmäßig die Riemenspannung der Lichtmaschine überprüfen. Dabei ist folgendermaßen vorzugehen: - Die Befestigungsschraube (31) lösen; - Die Gegenmutter (32) an der Spann- vorrichtung lösen; Abb. 6.33 - Die Lichtmaschine bewegen, bis der Riemen korrekt gespannt ist;... -
Seite 172: Kabinenluftfilter
APITEL Kabinenluftfilter In von den Einsatzbedingungen abhän- genden Abständen den Kabinenluftfilter (33) ausbauen und reinigen. Die Filter alle 500 Arbeitsstunden oder mindestens ein- mal jährlich wechseln. ANMERKUNG: Wenn der Traktor in besonders staubiger Umgebung eingesetzt wird, sind die Fil- ter häufiger zu ersetzen. Abb. - Seite 173 APITEL ANMERKUNG: Wenn die Luftfilter vor der Reinigung der Traktorkabine nicht ausgebaut wurden, ist darauf zu achten, dass der Wasser- strahl nicht direkt auf das Schutzgitter gerichtet wird, da die Filter beschädigt werden könnten. Regelmäßige Wartung...
-
Seite 174: Aktivkohleluftfilter
APITEL Aktivkohleluftfilter und Fenster des Traktors bei seinem Ein- satz geschlossen sein. HINWEIS: ACHTUNG: Die Aktivkohlefilter weder waschen noch Die Dichtungen regelmäßig prüfen, um mit Druckluft reinigen. Diese Spezialfilter zu vermeiden, dass die verschmutzte Luft dürfen nur während der Verwendung von um den Filter herum strömen kann. -
Seite 175: Batterie
APITEL Batterie Die Batterie (35) ist im vorderen Teil des Motorraums untergebracht. Das Oberteil der Batterie muss trocken und sauber gehalten werden. Regelmäßig den Stand des Elektrolyts kontrollieren und bei Bedarf mit destilliertem Wasser nachfüllen. ACHTUNG: Mit der in der Batterie enthaltenen Lö- sung vorsichtig umgehen, denn sie ist Abb. - Seite 176 APITEL ACHTUNG: Während des Ladevorgangs der Batterie muss der Raum gelüftet werden und es dürfen keine Funken, offene Flammen oder angezündete Zigaretten in ihre Nähe kommen. ACHTUNG: Die Batteriepole und -klemmen sowie das entsprechende Zubehör enthalten Blei und Bleizusammensetzungen, che- mische Stoffe.
-
Seite 177: Anlasser
APITEL Anlasser Der Anlasser (36) muss mindestens ein- mal jährlich gründlich gereinigt werden. Insbesondere ist regelmäßig der Ver- schleißzustand der Bürsten und des Ver- teilers zu überprüfen. Abb. 6.38 Regelmäßige Wartung... -
Seite 178: Lichtmaschine
APITEL Lichtmaschine Die Lichtmaschine gewährleistet immer den optimalen Ladezustand der Batterie. Die Lichtmaschine benötigt keine beson- dere Wartung, denn sie hat keine Bürsten. Es sind allerdings einige Vorsichtsmaß- nahmen zu treffen. -Beim Einbauen der Batterie muss sicher- gestellt werden, dass die Massepole der Batterie und der Lichtmaschine das gleiche Vorzeichen haben. -
Seite 179: Sicherungen Der Elektrischen Anlage
APITEL Sicherungen der elektrischen Anlage Die elektrische Anlage des Traktors ist durch Sicherungen vor eventuellen Kurz- schlüssen und zu hoher Stromaufnahme geschützt. Der Sicherungskasten (37) befindet sich auf der Unterseite des Armaturenbretts, vor den Gangschalthebeln. Zusätzliche Elektroanlage Kabine Die Kabine ist mit einer eigenen Anlage Abb. - Seite 180 APITEL Abb. 6.42 Regelmäßige Wartung...
- Seite 181 APITEL Allgemeine Sicherung Fernlicht Abblendlicht Positionslichter vorne rechts und hinten links, hinterer Arbeitsschein- werfer, Kennzeichenbeleuchtung 7.5A Positionslichter vorne links und hinten rechts Hupe 7.5A Fahrtrichtungsanzeiger Spannungsregler Lichtmaschine Bremsleuchten und Stromversorgung digitale Instrumente 7.5A Warnblinkanlage Hilfssteckdose 7.5A Abstellen Motor, Vorwärmtimer 7.5A Vorderer Scheibenwischermotor, Scheibenwaschanlagenpumpe Motor Belüftung Vordere Arbeitsscheinwerfer...
-
Seite 182: Steckdose Für Anhänger
APITEL Steckdose für Anhänger Im hinteren Bereich des Traktors ist eine 7-polige Steckdose (41) für den Anschluss der elektrischen Anlage des Anhängers (Lichtanlage) installiert. ACHTUNG: Die elektrischen Anschlüsse müssen bei abgestelltem Motor, angezogener Fest- stellbremse und aus dem Steuerpult abgezogenem Zündschlüssel vorgenom- men werden. -
Seite 183: Lampenwechsel Der Scheinwerfer
APITEL Lampenwechsel der Scheinwerfer Bei Fahren auf öffentlichen Straßen muss der Traktor immer die Straßenverkehrs- vorschriften erfüllen. Daher ist regelmä- ßig die Ausrichtung der vorderen Schein- werfer zu überprüfen. ANMERKUNG: Die Prüfung der Scheinwerferausrich- tung wird bei unbelastetem Traktor auf ebenem Boden und bei korrektem Rei- Abb. -
Seite 184: Längerer Stillstand Des Traktors
APITEL Längerer Stillstand des - Böcke oder andere Stützen unter den Achsen anbringen, damit die Reifen Traktors nicht auf dem Boden aufliegen. Bei angehobenem Traktor ist es empfeh- Wenn der Traktor länger als einen Monat lenswert, den Druck aus den Reifen nicht verwendet wird, sind folgende Vor- abzulassen. -
Seite 185: Außerordentliche Wartung
APITEL Außerordentliche Wartung Sollten besondere Kontrollen und War- tungsarbeiten erforderlich sein, welche eine Veränderung der Sicherheitsbedin- gungen des Traktors mit sich bringen könnten, wie zum Beispiel Justierungen, Einstellungen, Reparaturen oder der Aus- tausch von Bauteilen, so müssen sie von qualifiziertem Personal vorgenommen werden. -
Seite 186: Störungen, Ursachen, Abhilfen
APITEL Störungen, Ursachen, Abhilfen Die folgenden Informationen haben den Zweck, bei der Identifizierung und Beseiti- gung etwaiger Betriebsstörungen zu helfen. Motor Störung Ursache Abhilfe Hauptsicherung beschä- Sicherung austauschen digt Batterie laden oder austau- Batterie leer schen Der Starter funktioniert Batterieklemmen oxi- Klemmen reinigen und nicht diert... - Seite 187 APITEL Störung Ursache Abhilfe Kraftstoffanlage ver- Anlage reinigen schmutzt Der Motor funktioniert schlecht oder schaltet Wenden Sie sich an den Störung Kraftstoff-Ein- sich aus Kundendienst von "Kohler spritzdüsen Lombardini" Wenden Sie sich an den Einspritzdüsen ver- Schwarzer Abgasrauch Kundendienst von "Kohler schmutzt oder defekt Lombardini"...
- Seite 188 APITEL Elektrische Anlage Störung Ursache Abhilfe Hauptsicherung beschä- Sicherung austauschen digt Stromausfall im Batterie laden oder austau- Batterie leer Stromkreislauf schen Batterieklemmen oxi- Klemmen reinigen und diert Vaselinefett auftragen Riemen der Lichtma- Spannvorrichtung prüfen. schine gelockert oder Riemen austauschen, wenn verschlissen (Ausfüh- Die Batterie lädt sich verschlissen...
- Seite 189 APITEL Hydraulischer Kraftheber Störung Ursache Abhilfe Gerät abtrennen Vor dem Gewicht des Geräts über Anbau eines Geräts prüfen, der max. Belastbarkeit dass seine Eigenschaften mit des Krafthebers denen der Maschine kompa- tibel sind Getriebeölstand unzu- Gerät hebt sich nicht Ölstand wieder herstellen reichend Den zuständigen Vertrags- Öldruck unzureichend...
- Seite 190 APITEL Bremsen Störung Ursache Abhilfe Falsche Einstellung der Den zuständigen Vertrags- Bremsen händler kontaktieren Traktor bremst nicht richtig Den zuständigen Vertrags- Bremsbelag verschlissen händler kontaktieren Handbremse bremst Falsche Einstellung der Den zuständigen Vertrags- nicht richtig Handbremse händler kontaktieren Wenn Sie die Fehlerursache nicht finden können, nehmen Sie bitte Kontakt mit dem zuständigen Vertragshändler auf.
- Seite 191 Vervielfältigung oder Verbreitung ohne vorherige Einwilligung von PASQUALI ist untersagt. Alle in diesem Handbuch enthaltenen Informationen stützen sich auf die bei Drucklegung aktuellsten verfügbaren Kenntnissen. Da die Produkte kontinuierlichen Verbesserungen unterliegen, behält sich PASQUALI das Recht vor, jederzeit, ohne Vorankündigung und ohne jegliche Verpflichtung, Änderungen vorzunehmen.
