Beispiel: Nehmen wir als Beispiel die Werte,
die. man. dem. vorstehenden. Bild.
entnehmen.kann:
- Abweichung gestanzter Wert auf Gehäuse: 0,03 (größer als 0) und Vorzeichen + = + 0,03 mm
- Abweichung Lagerwert: 19,85 - 19,75 = 0,10 (größer als 0), Vorzeichen "-" -0,10 mm
- Abweichung gestanzter Wert auf Triebling: - 0,20 (kleiner als 0), Vorzeichen "+" + 0,20 mm
Daher:
= 0,85
= 0,98 mm
Die lieferbaren Stärken sind: 0,80 - 0,90 - 1,00
- 1,10 - 1,20 - 1,30 mm. Unter den zur Verfügung
stehenden.Beilagen.ist.die.im.Bezug.zum.Beispiel.
am besten passende Stärke die von 1,00 mm.
+ 0,03 -
S U
chaltgetriebe nd
0,10 + 0,20
h
eckantrieb

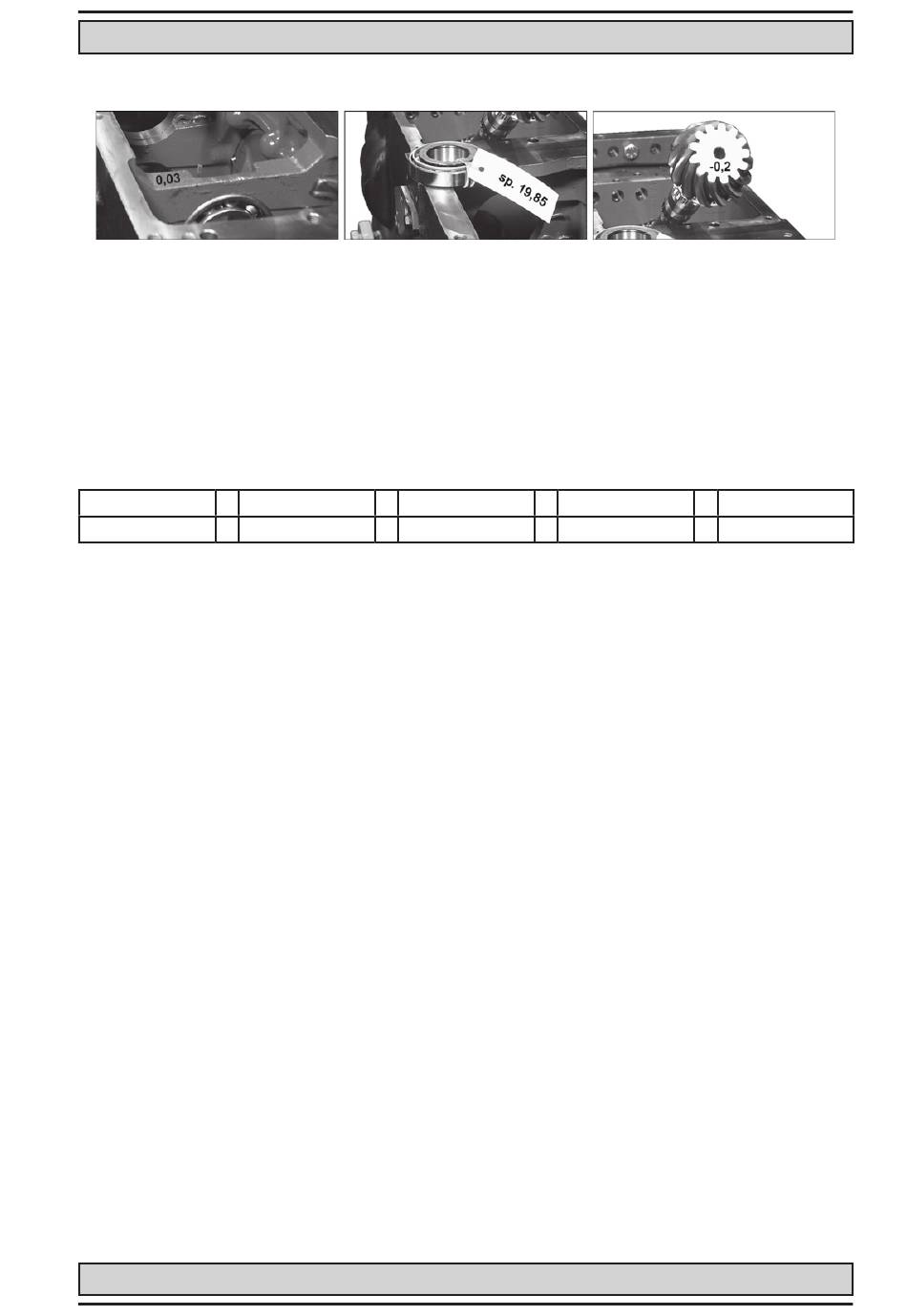

Abb. 9.62
