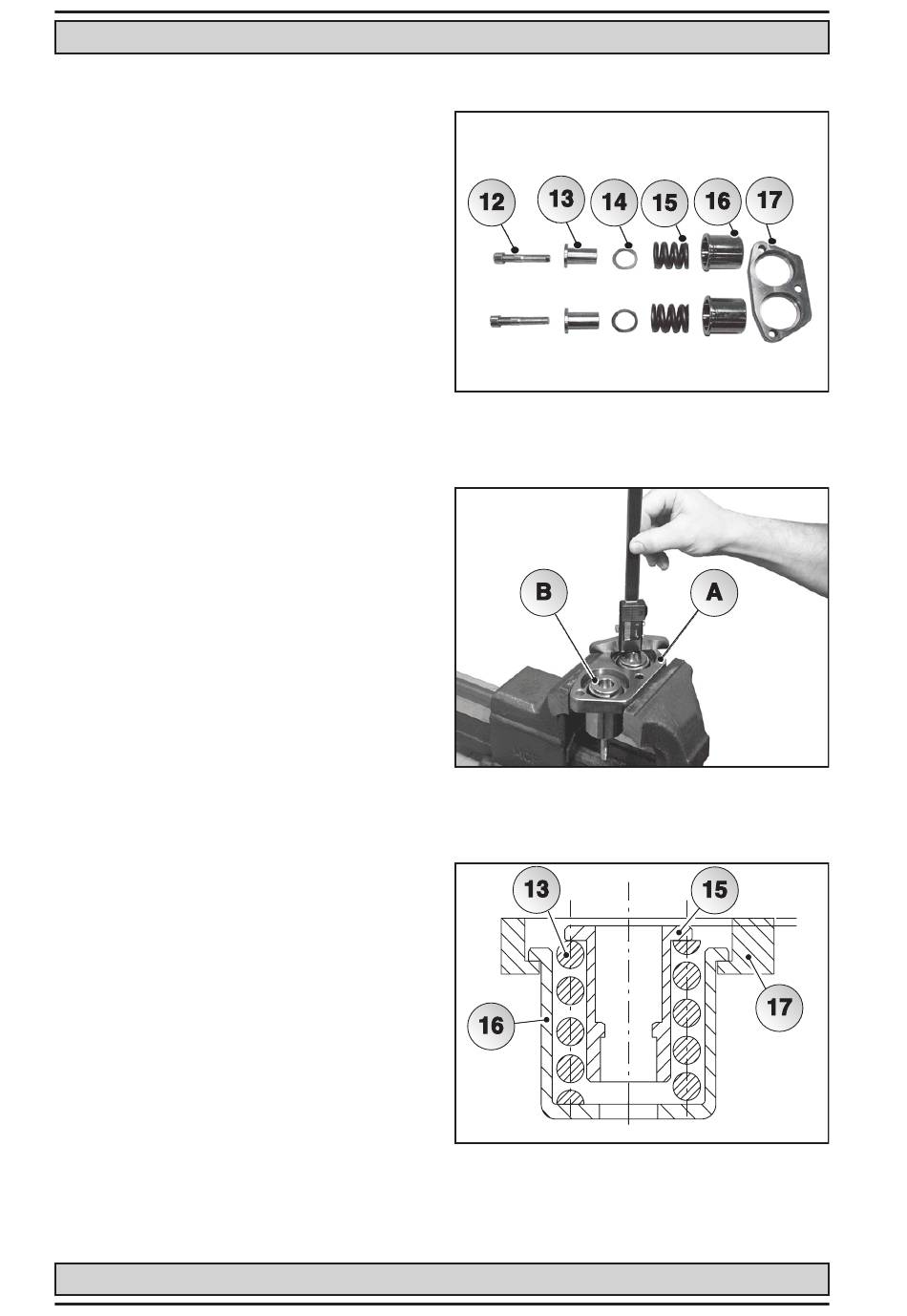

1.11 Einstellung der Gruppe
Zugkraftregelung
- 1 - Die Komponenten Pos. 12, 13, 15, 16, 17
sorgfältig reinigen und zusammensetzen, um
die Gruppe Zugkraftregelung Oberlenker zu
erhalten, wobei jetzt noch vermieden wird, die
Beilage.Pos..14.zu.montieren.
- 2 - Die Gruppe angemessen blockieren und
mit einem Tiefenmesser das Maß von der
Fläche A zur Fläche B messen. Die Messung
an vier verschiedenen Stellen für beide
Federführungsbuchsen (Pos. 13) ausführen und
den.Mittelwert.zugrundelegen.
. -. 3. -. Die. Differenz. zwischen. dem. Wert. A. und.
dem Wert B entspricht dem Maß der Stärke der
Beilagen Pos. 14, die zwischen die Federn (Pos.
15) und die Buchsen (Pos. 13) zu stecken sind.
14-10
- U
Z
nd
UgKraftregelUng
13
16
Abb. 14.8
Abb. 14.9
15
A
B
17
Abb. 14.10
