Teil 4 : Sicherungsbox

Die Sicherungsbox befindet sich auf der Vorderseite
des Gehäuses, das das Armaturenbrett aufnimmt.
Um Zugriff zu den Sicherungen zu erhalten, muss der
Schutzdeckel.aus.Klarsichtkunststoff.abgenommen.
werden.
Nr. Amp. Beschreibung der
Sicherungsanschlüsse
1 30 Hauptsicherung
2 10 Fernlicht
3 10 Abblendlicht
4 15 Standlicht vorn rechts und
hinten links, Scheinwerfer
hinten, Instrumenten- und
Kennzeichenbeleuchtung
5 7,5 Standlicht vorn links und hinten
rechts
6 15 Hupe
7 7,5 Blinker
8 10 Magnetventile Zapfwelle und
Differentialsperre
9 15 Kontrollanzeigen Handbremse,
Luftfilter, Batterie, Motoröldruck,
Ölwechsel und Bremslicht
10 15 Warnblinkanlage
11 15 Anhängersteckdose / Vorrüstung
Kabine
12 7,5 Motorabstellung./.Zeitschalter.
Vorglühung
E A
lEktrischE nlAgEn

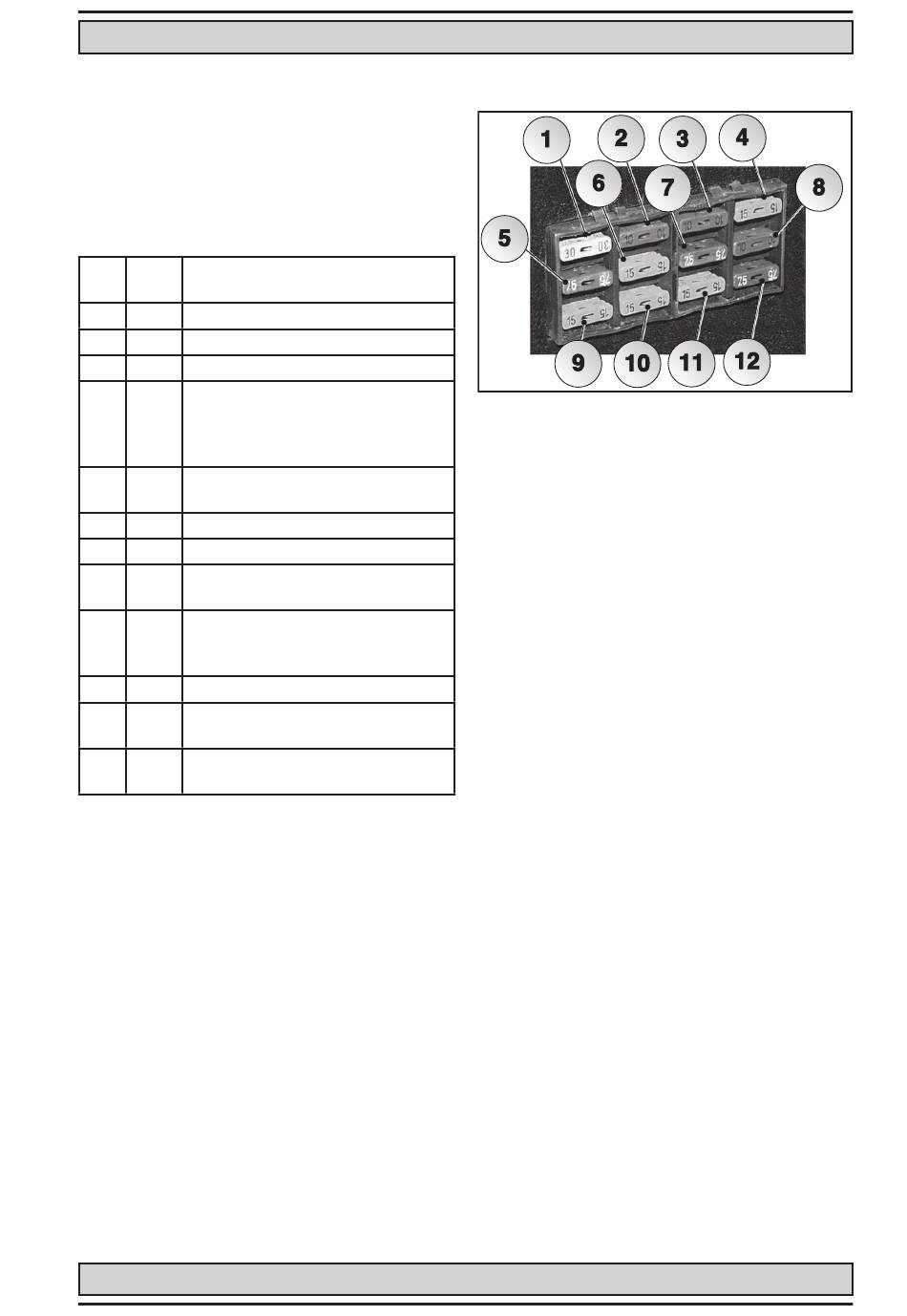

Abb. 15.6
15-9
