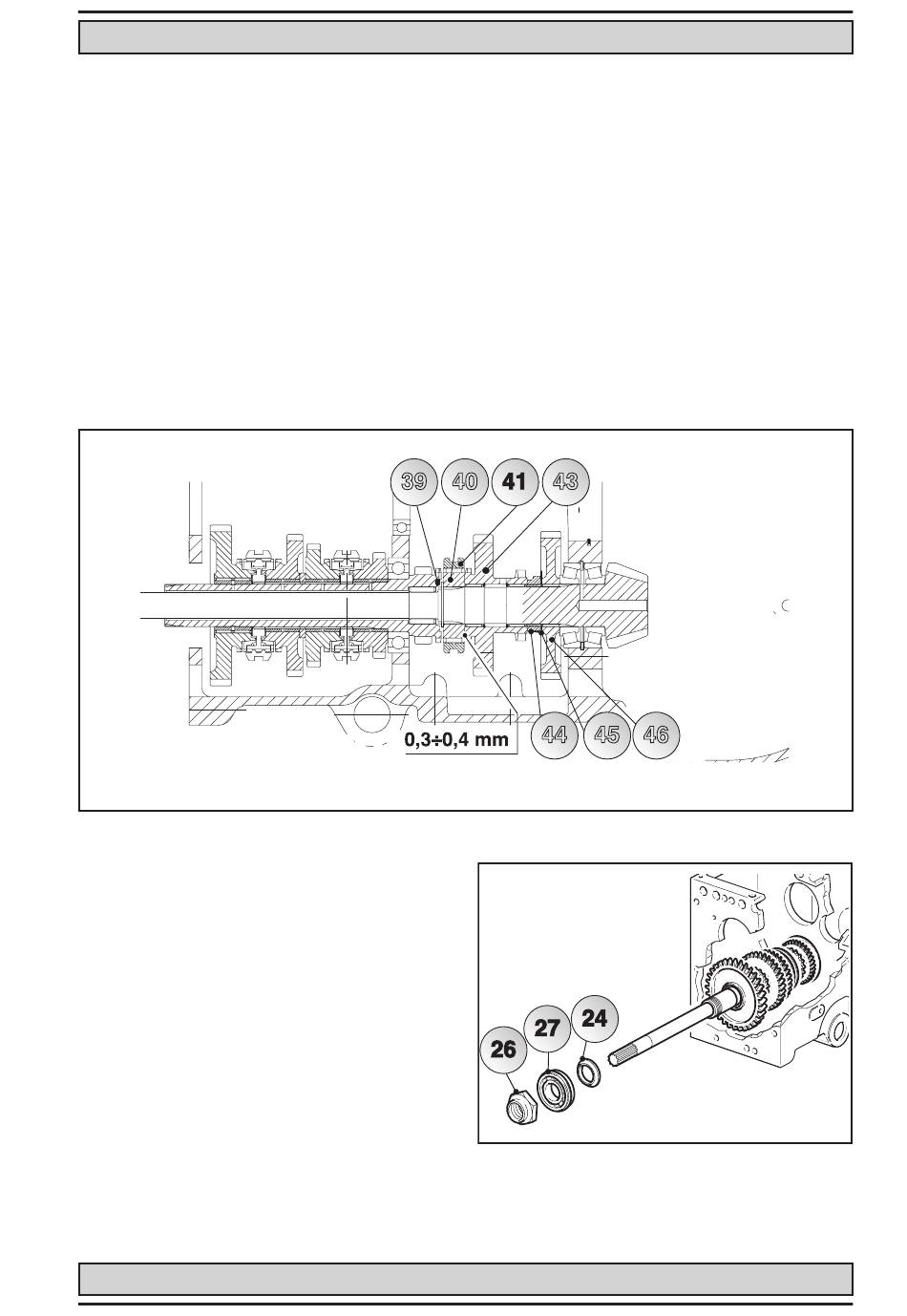

- 15 - Den Seegerring (Pos. 39) einrasten lassen
und.mit.einem.Dickenmesser.das.Spiel.zwischen.
der Muffe (Pos. 40) und dem Zahnrad (Pos. 43)
prüfen.
Der korrekte Wert muss zwischen 0,3 und 0,4
mm liegen. Sonst ist die kalibrierte Beilage (Pos..
45) zwischen der Ringmutter des Trieblings (Pos.
44) und dem Zahnrad (Pos. 46) zu ersetzen
(erhältlich sind Beilagen von 0,8-0,9-1,0-1,1-1,2-
1,3 mm).
Wenn die korrekte Beilagenstärke erhalten
worden ist, die Beilage (Pos. 45) von beiden
Seiten der Ringmutter (Pos. 44) einschlagen.
- 16 - Den Distanzring (Pos. 24), das tragende
Lager der Getriebenebenwelle (Pos. 27) und die
Ringmutter (Pos. 26) montieren.
S
39 40 43
44
26
U h
chaltgetriebe nd
45 46
eckantrieb
Abb. 9.69
Abb. 9.70
