H
a
ydrauliscHe
nlage
4.4

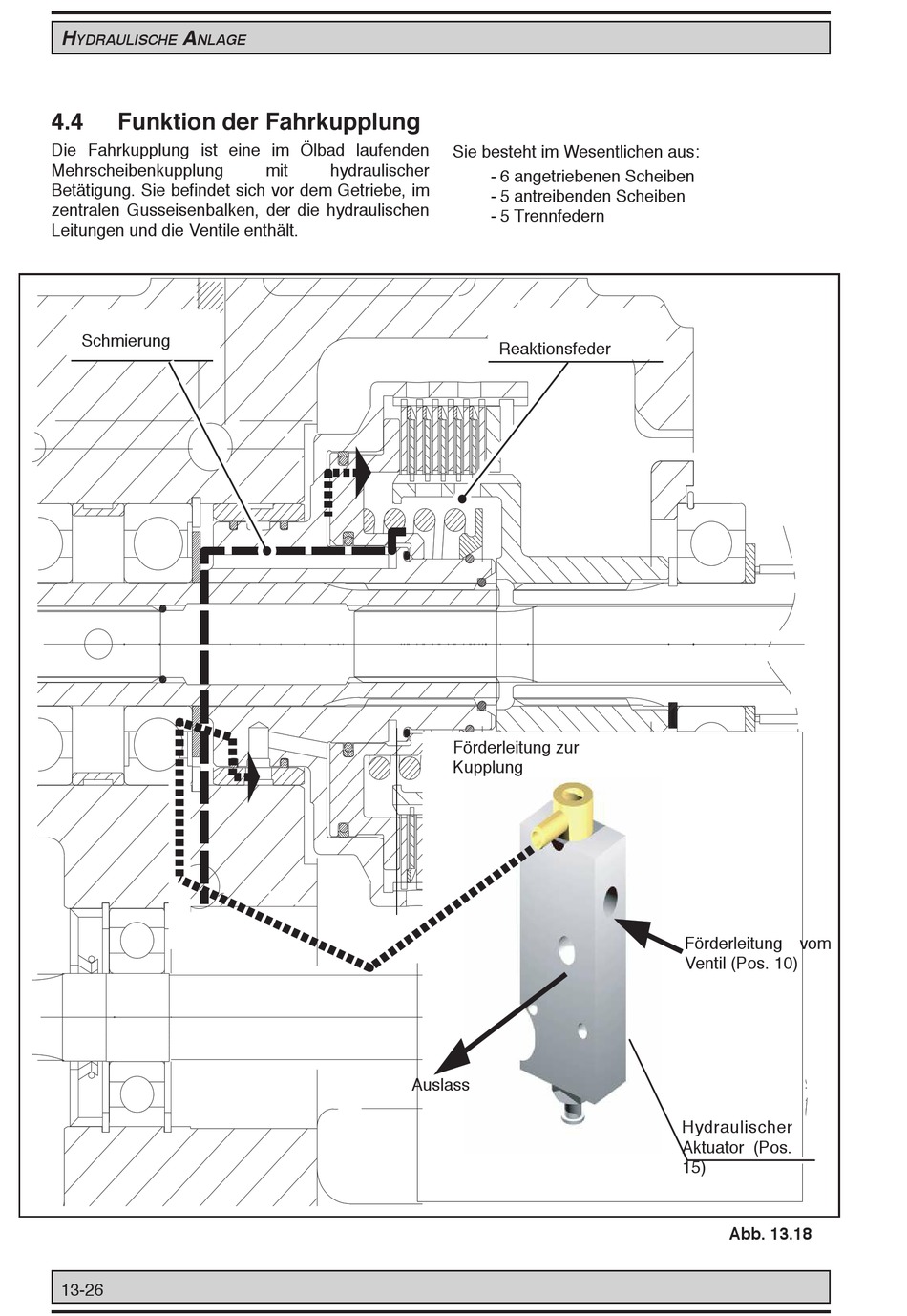

Funktion der Fahrkupplung
Die Fahrkupplung ist eine im Ölbad laufenden
Mehrscheibenkupplung
Betätigung. Sie befindet sich vor dem Getriebe, im
zentralen Gusseisenbalken, der die hydraulischen
Leitungen und die Ventile enthält.
Schmierung
13-26
mit
hydraulischer
Auslass
Sie besteht im Wesentlichen aus:
- 6 angetriebenen Scheiben
- 5 antreibenden Scheiben
- 5 Trennfedern
Reaktionsfeder
Förderleitung zur
Kupplung
Förderleitung vom
Ventil (Pos. 10)
Hydraulischer.
Aktuator (Pos.
15)
Abb. 13.18
