1.3
Getriebeschalthebel

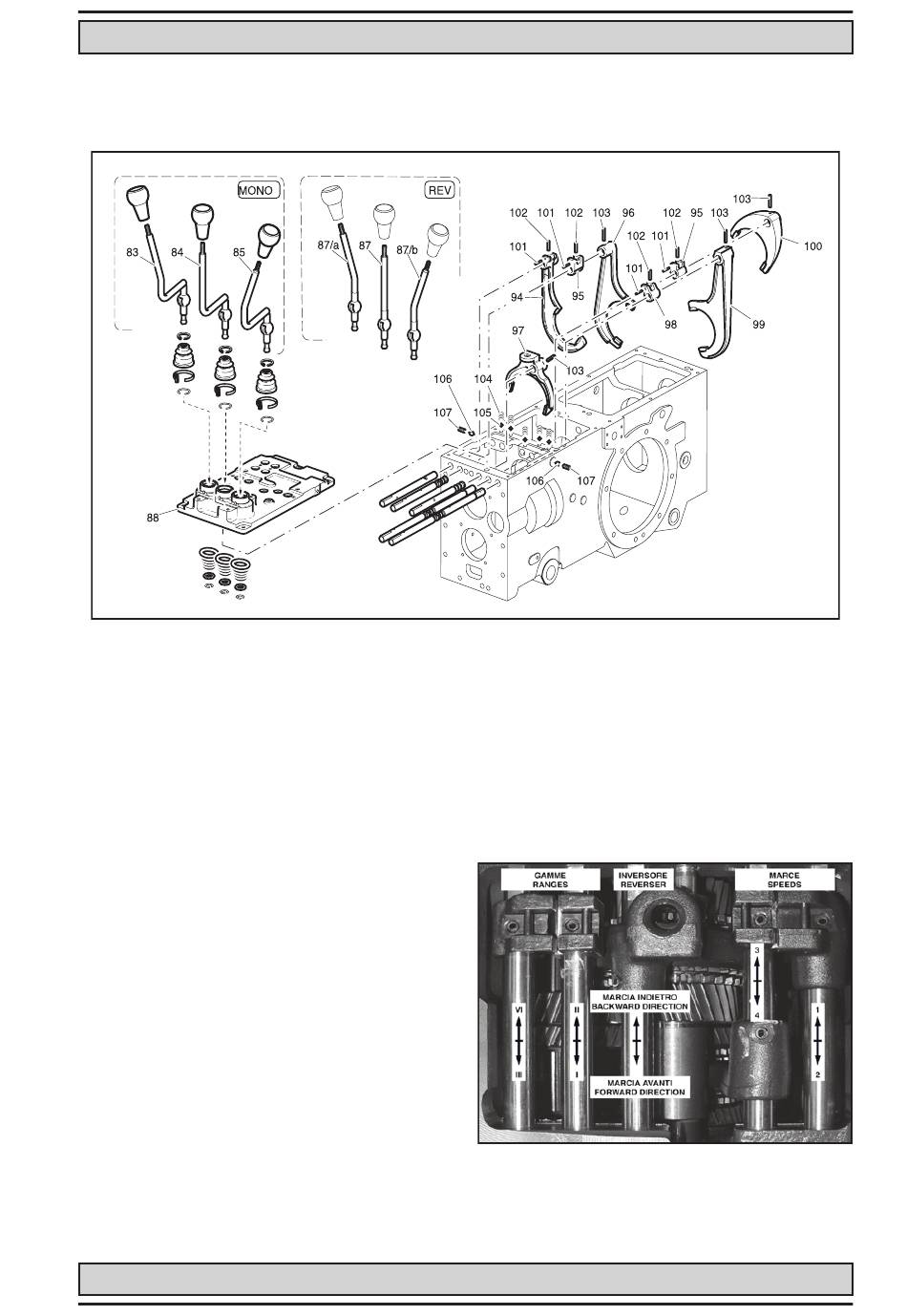

Zeichnung.der.Bedienelemente.des.Schaltgetriebes
83 - Gangschalthebel (Version ohne
Rückfahreinrichtung)
84 - Wendegetriebehebel (Version ohne
Rückfahreinrichtung)
85 - Gruppenschalthebel (Version ohne
Rückfahreinrichtung)
86\a - Gangschalthebel (Version mit Rückfahreinri-
chtung)
86\b - Gruppenschalthebel (Version mit
Rückfahreinrichtung)
87 - Schalthebel Wendegetriebe (Version mit
Rückfahreinrichtung)
.
88.-.Deckel.der.Getriebeschalthebel
.
89.-.Stange.1.-2..Gang
90 - Stange 3.-4. Gang
.
91.-.Stange.Wendegetriebe
.
92.-.Stange.1.-2..Bereich
.
93.-.Stange.3.-4..Bereich
.
94.-.Gabel.1.-2..Gang
95 - Nase
.
96.-.Gabel.3.-4..Gang
.
97.-.Gabel.Wendegetriebe
98 - Nase
.
99.-.Gabel.3.-4..Bereich
100 - Gabel 1.-2. Bereich
101 - Spannhülse 4x30 DIN 1481
S
chaltgetriebe
102 - Spannhülse6x26 DIN 7343
103 - Spannhülse 6x30 DIN 7343
104 - Stangeneinrastfeder
105 - Stangeneinrastkugel
106 - Sperrzahn
107 - Schraube M10x16 UNI 5923
Aufsicht.auf.die.Getriebeschalthebel
U
h
nd
eckantrieb
Abb. 9.8
Abb. 9.9
9-7
